10月29日(日）にJH4YXY防府アマチュア無線クラブ主催のFOXハンティングがあるので参加するつもりです。



必要な機材としては以下くらいでしょうか。
① ハンディー無線機　　　UV-5Rを使うつもり。Sメーターに不安あり。
② 八木アンテナ　　　　　　作成する。(本記事）
③ アッテネーター　　　　　作成する。（FOXハンティング用アッテネーター作成）

UV-5Rは UV-5Rの性能　受信感度はこんなものらしい で書いたように、Sメーターが急激に変化するので使えるかどうか不安ですが、せっかく買ったので使ってみます。
アンテナは3エレ八木を作ることにしました。
アッテネーターはFOXに近づいた時に受信信号強度を絞る為に必要です。こちらは別記事で紹介します。

八木アンテナは以下の記事を参考にさせていただきました。
衛星通信を始めよう まずはアンテナ製作から
衛星通信用の八木アンテナ作成記事ですが、分かりやすいので参考にしました。

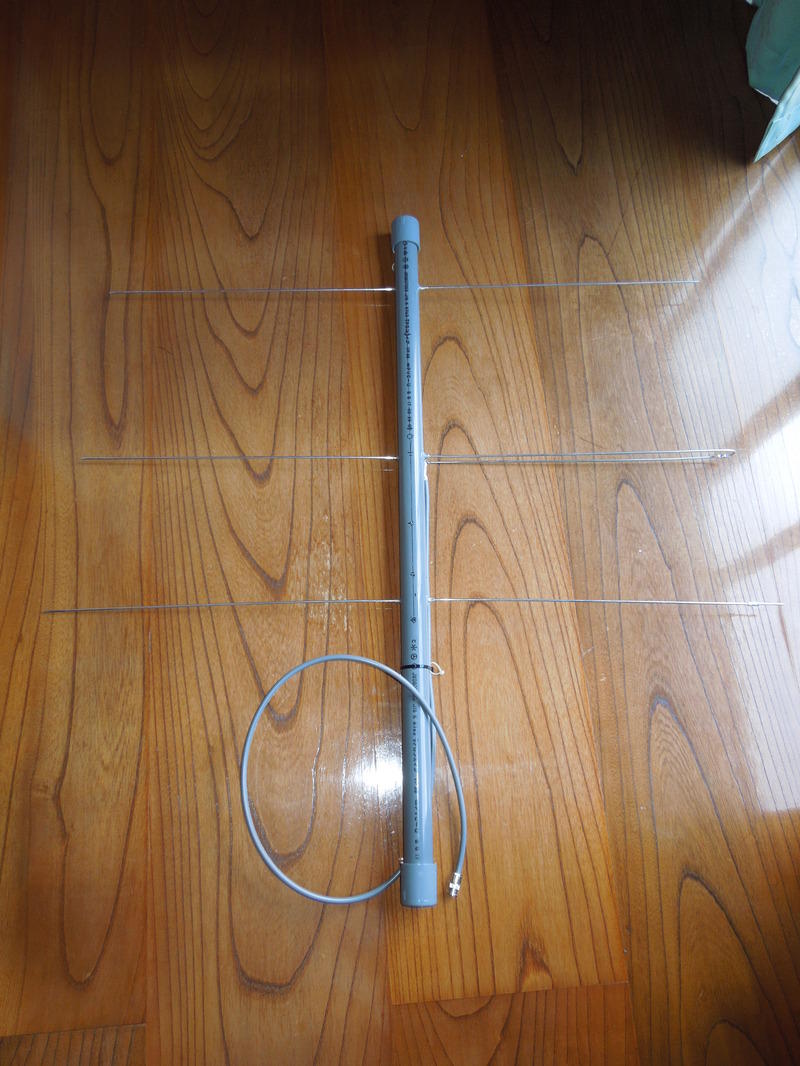

ただ、使ったブームが太いので重くなってしまいました。
画像


1.資材
まずは材料の準備です。
① ナフコで購入
　塩ビパイプ VP 30ミリ 2m 　　　 　\628
　TS継手 キヤツプ30 @80x2 　　　　\160
　アルミ丸棒 3mm AM995 @113x4　\456
　丸型端子 PS-672H 　　　 　　　　\162
　セメダインハイスーパー 　　　 　　\645

② モノタロウで購入
・BNCコネクタ BNCP-5 　　　　 　　　　　　 \449
・六角フランジタッピンねじ 1種A形 (ステンレス) \299
・圧着スリーブ T-B-5.5 　　　　　　　　　 　　￥497

・同軸ケーブル 手持ちあり

　　　　　　　　　　　　　　費用合計　　3,296円　　　　　

2. アンテナ作成
最初に塩ビパイプを1mに切ってエレメントの穴を4mmドリルで開けます。

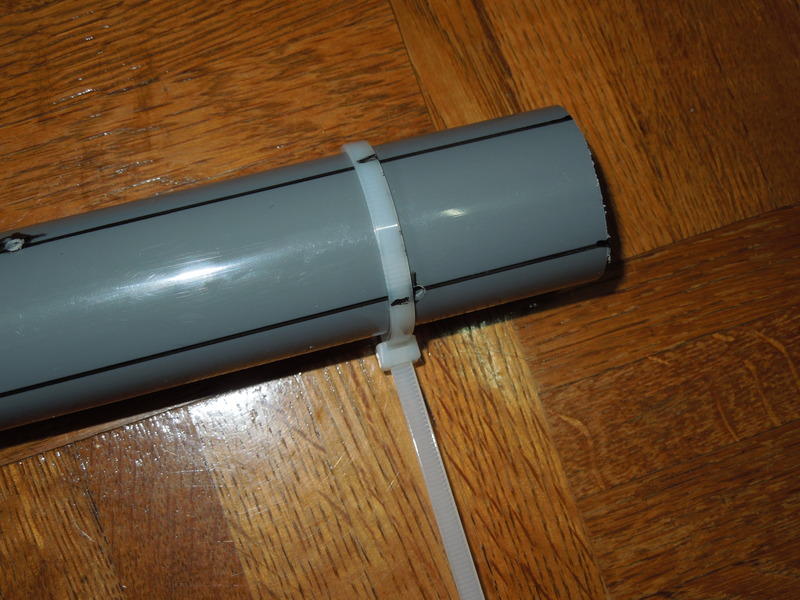

エレメント穴は塩ビパイプにインシュロックを緩く巻いて90°位置に印を付けて穴が180°になるようにしました。
ブームにはついでに430MHzエレメント用の穴も開けておきました。
画像


アルミ棒をカットして塩ビに取り付けます。
エレメント寸法は以下のJAMSATのページにあります。
　VHF/UHFのための安価なアンテナ

(寸法）
144 MHz　　REF　　DE　　 D1
長さ　　　　 1041　978*　940
間隔　　　　　　0　 216　 508

*輻射器　L = 978mm, H = 25mm エレメントの直径は3mm

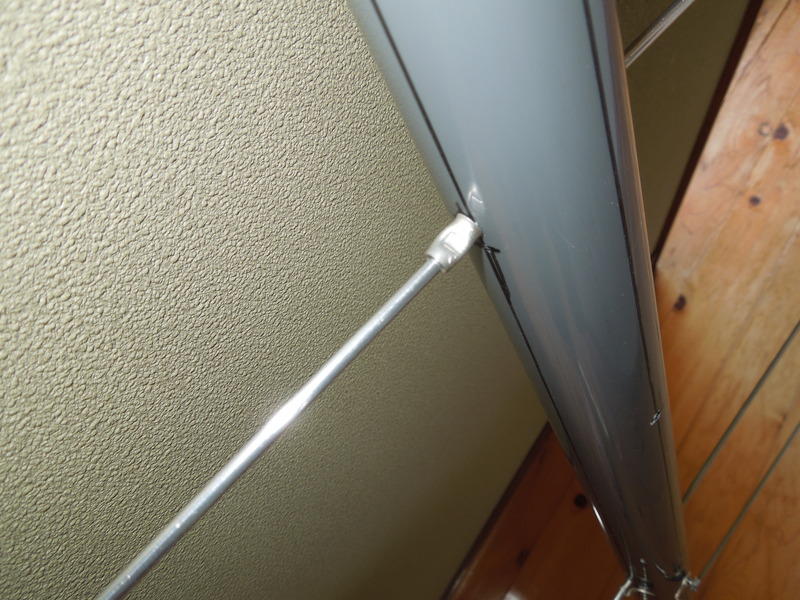

片側のパイプに当たる位置に圧着スリーブを付けて、ずれにくくしておきました。
画像

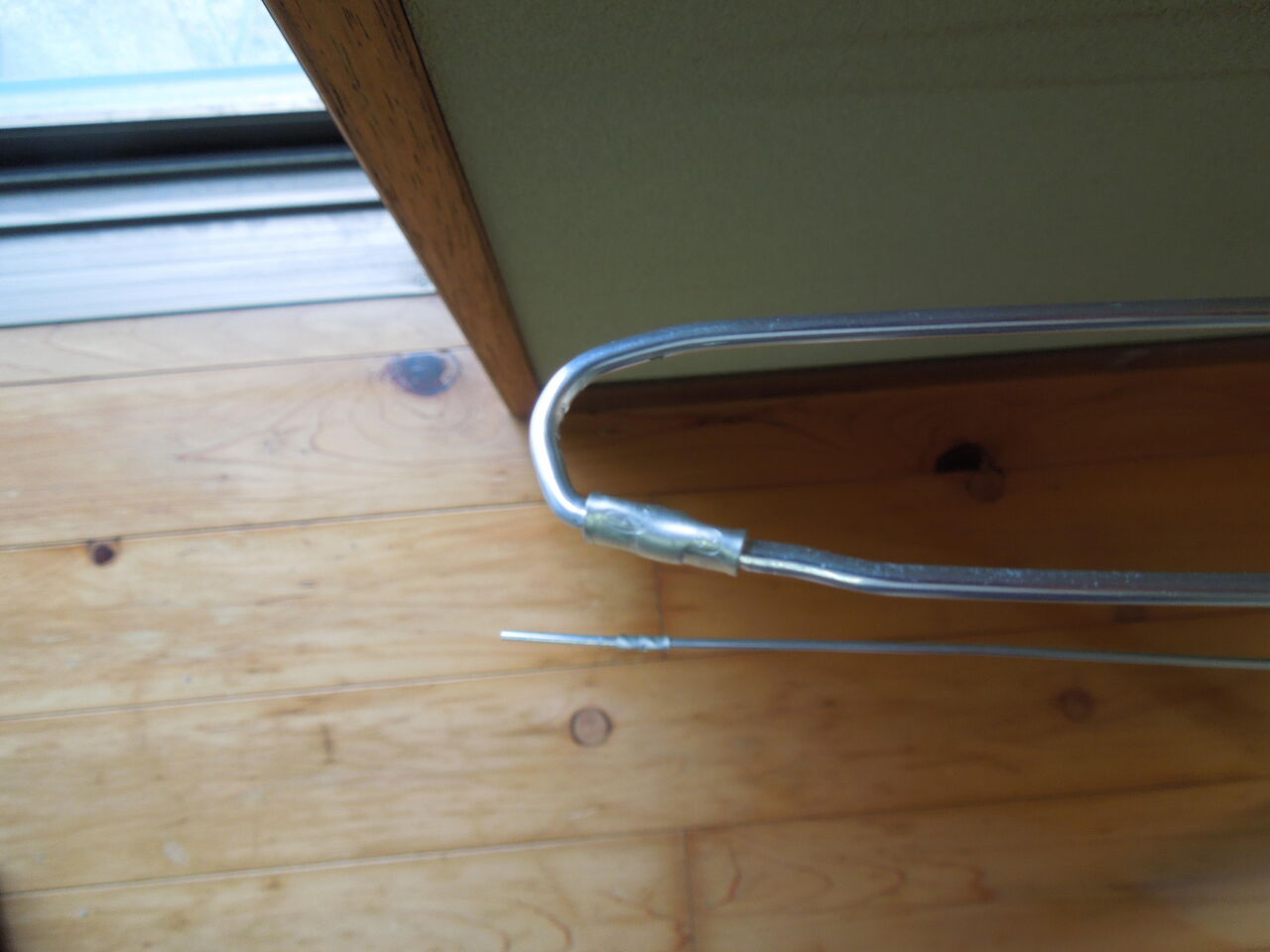

1mのアルミ棒で長さが足りないリフレクタとラジエータは突合せ圧着スリーブでつぎ足します。
画像

ラジエーターは手で曲げました。あまりきれいに曲げられていませんが、特性に影響は無いと思うので良しとします。

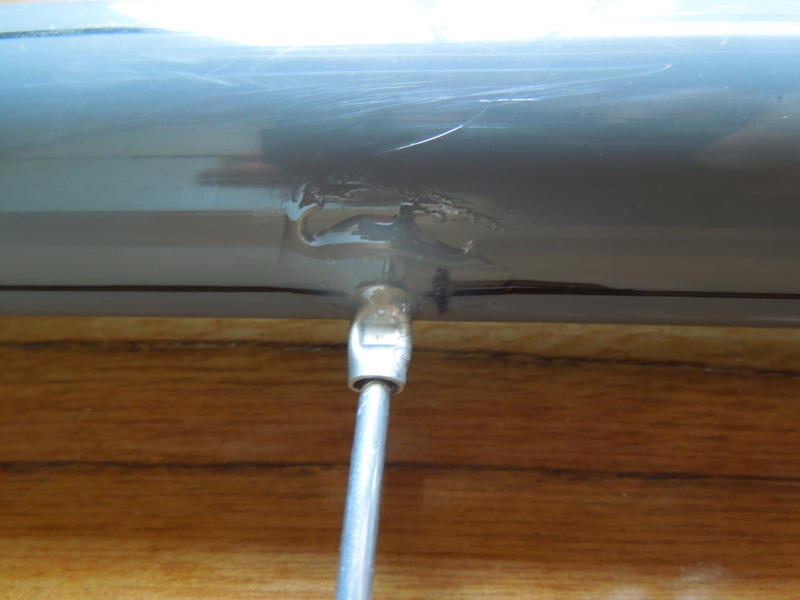

エレメントと塩ビパイプの接合部をセメダインハイスーパーで固定しました。
画像

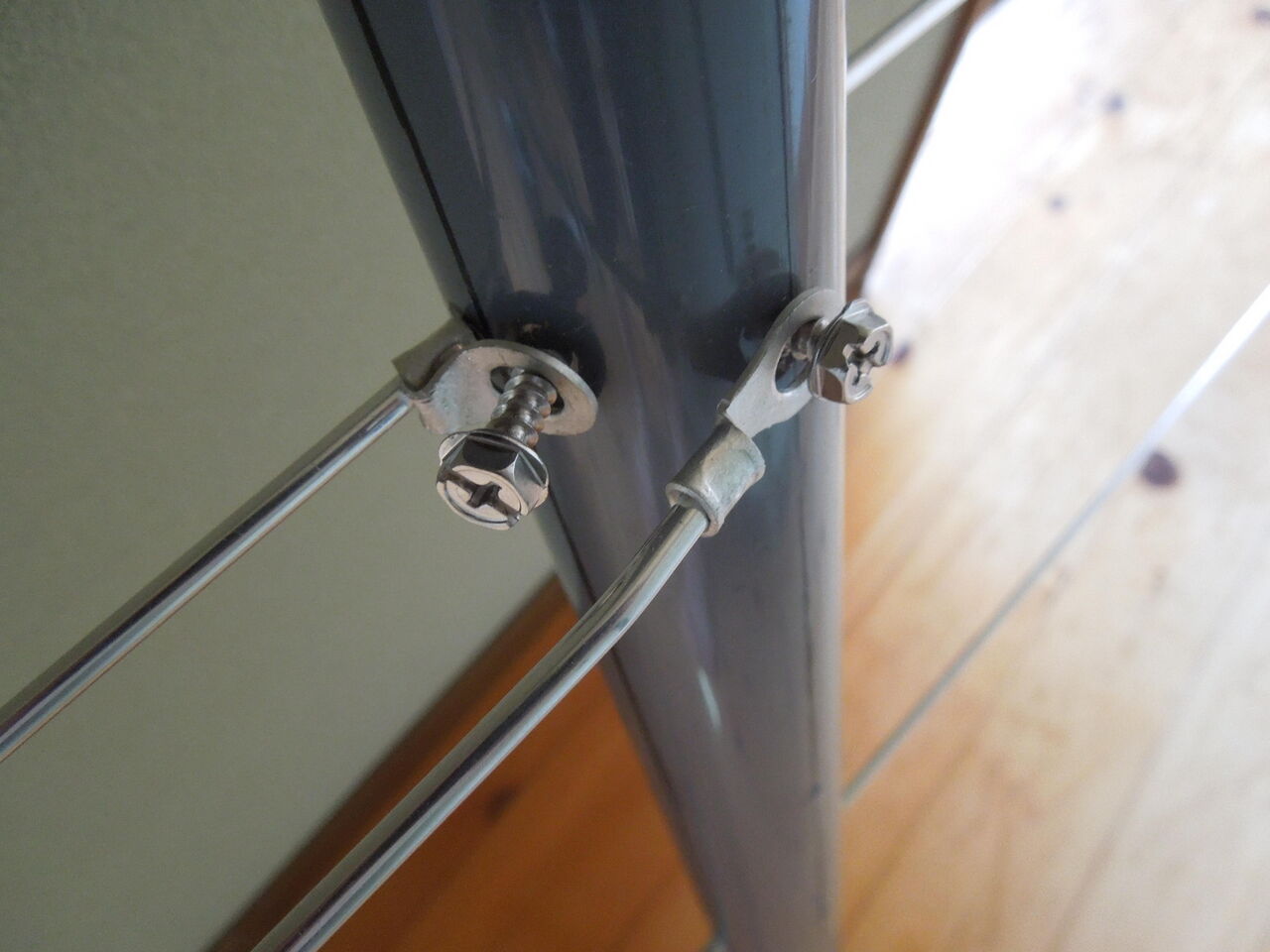

ラジエータの丸形端子用の穴は3.2mmドリルで開けてタッピングネジが止まるようにしました。
画像

ラジエーターに丸形端子を圧着してタッピングネジで止めます。

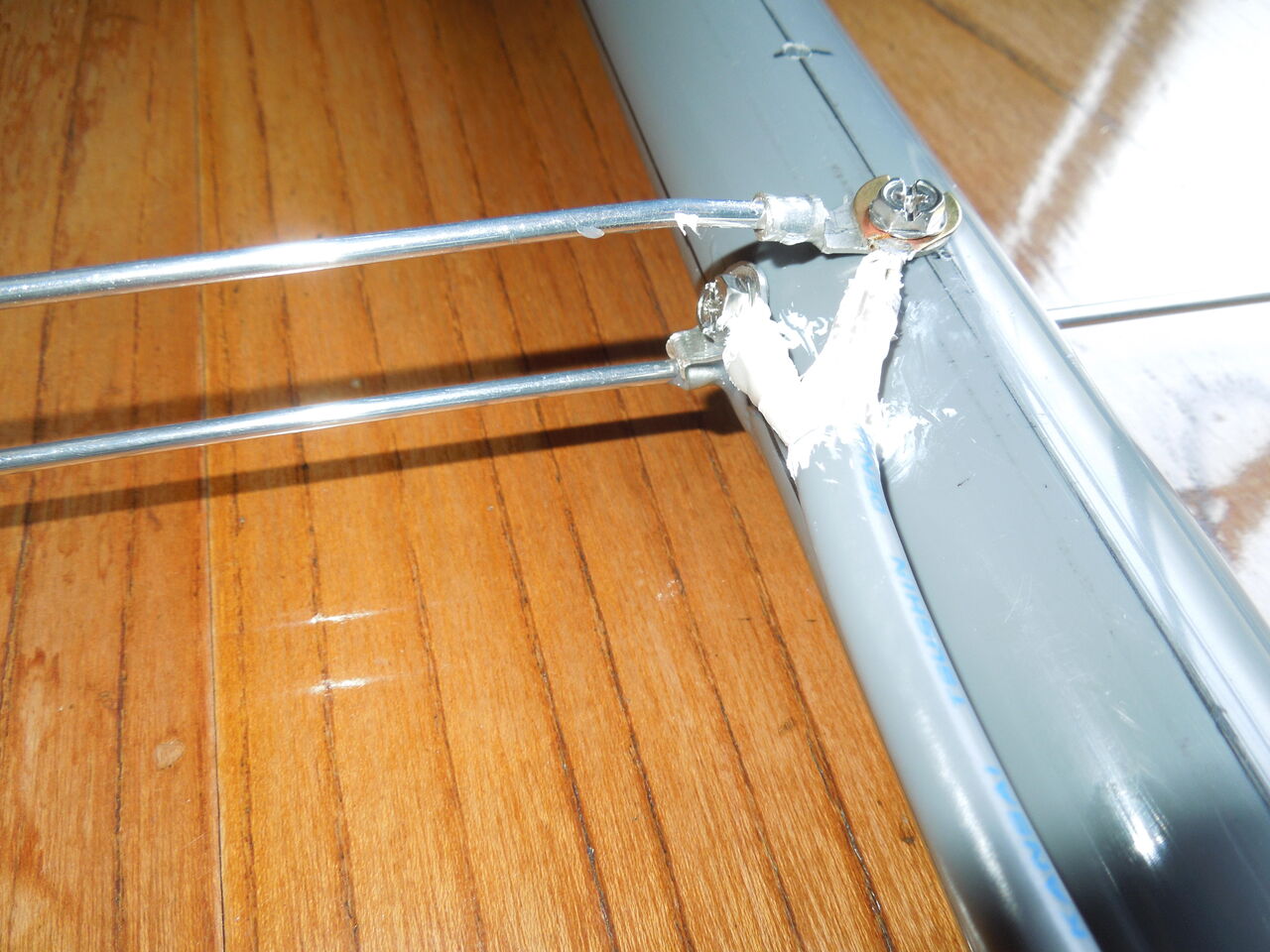

次に先にBNCコネクタを取り付けておいた5D-2V 1.5mの同軸ケーブルに丸型端子と圧着端子(手持ちのもの）を付けて、ラジエータにネジ止めで接続します。　圧着端子は念のため半田付けしておきました。
同軸の網線と心線に水が入らないよう手持ちのシリコンシーリングを塗布しておきました。
画像

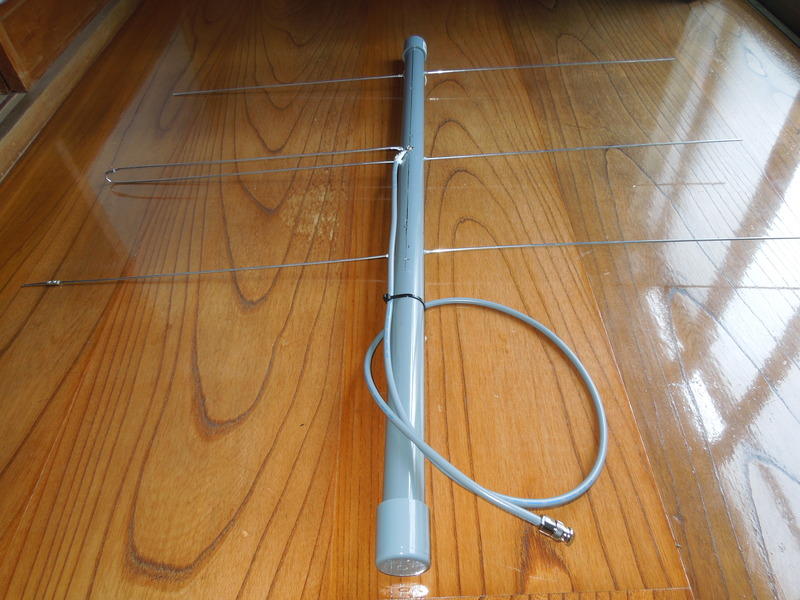

表側です。同軸ケーブルをインシュロックでブームに固定しました。
画像


SWRを測定したら、144MHzのSWRは2くらいになっていました。
先に購入した SX27P　で測定したので精度は低いと思いますが、SWRはあまり良くないですね。 でも、受信専用なので問題ないと思います。

次はアッテネーター作成の報告です。

(追記）
記事を掲載しました。
FOXハンティング用アッテネーター作成
