先日の144MHz 6エレ八木に続いて430MHzの11エレ八木を製作しました。

製作方法は144MHzと全く同じで寸法情報は同じく VHF/UHFのための安価なアンテナを参考にさせていただきました。
寸法は以下になります。ディレクターが途中短くなって、また長くなっていますが、こういう設計なんですかね。

430MHz 11エレ八木
REF DE D1 D2 D3 D4 D5 D6 D7 D8 D9
長さ 343 330 318 305 305 279 305 286 298 298 279
間隔 0 64 140 286 445 610 781 965 1156 1346 1511

完成したアンテナです。ブームは144MHzのものより20cm短くしました。

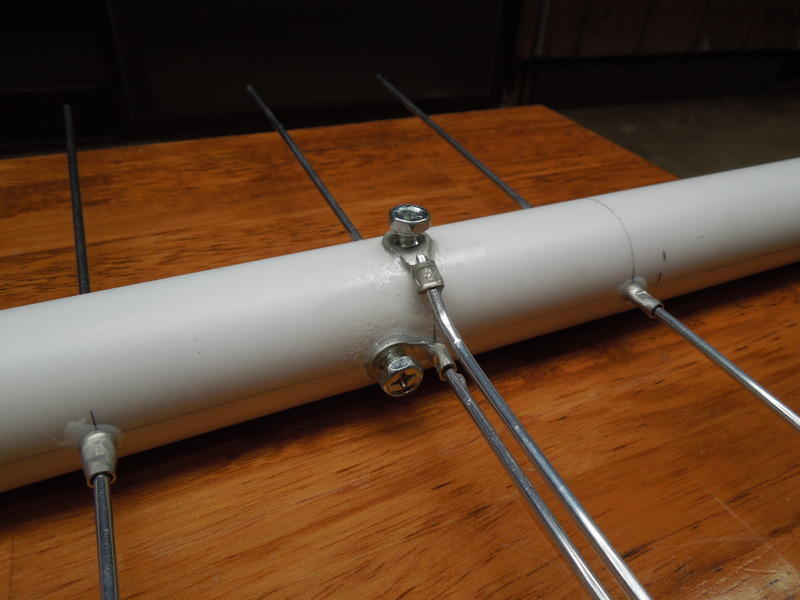

給電部です。

重量は298gでした。

144MHz+430Mhzのアンテナ全体では1,890gになります。結構重くなりました。(^^;
　430MHz6エレ八木　　　388g
　144MHz11エレ八木　　 298g
　クロスマウント314gx3=942g
　支持ブーム　　 　　　262g
　　　　　　　　合計 1,890g

同軸の給電部は144MHzと同じようにシリコンコーキングで防水してエフコテープを巻いておきました。

144MHzアンテナの支持ブームの反対側に取付けて立てました。

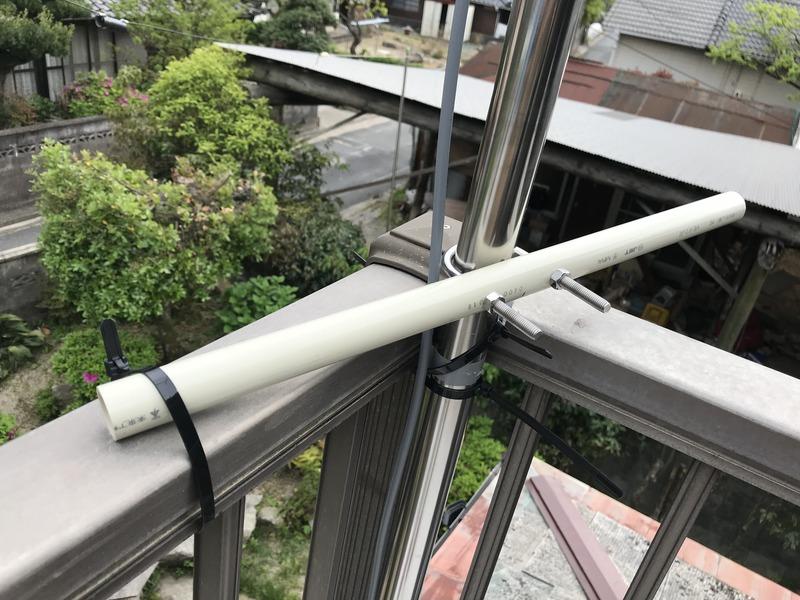

ついでに、風でアンテナが回転して方向が変わらないように、回転防止ハンドルを作成して取り付けました。

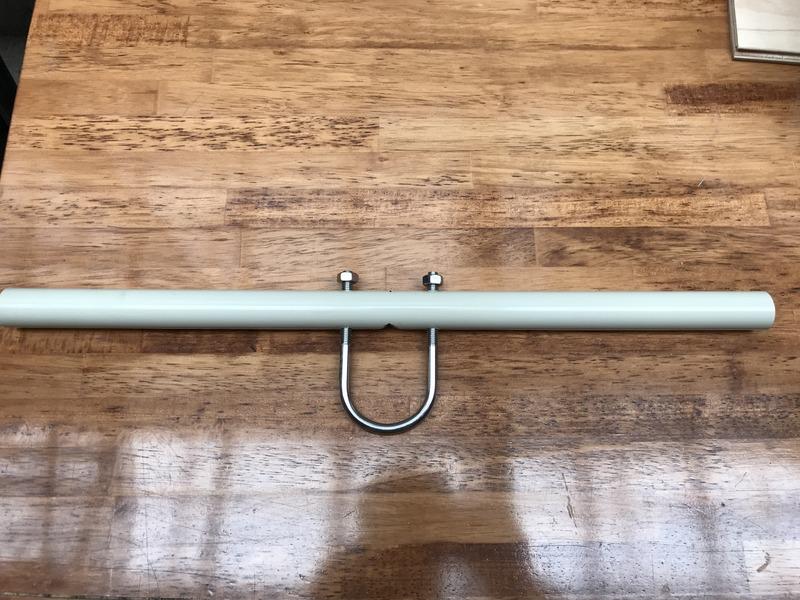

余っていた26ΦVE管を40cmに切って、真ん中にUボルト取付け穴を開け、ポールにUボルトで取り付けて手すりにタイラップで止められるようにしました。


アンテナのSWRを測定してみたら、高めでした。
周波数 SWR
430MHz 1.4
432MHz 1.4
434MHz 1.3
436MHz 1.6
438MHz 1.9

方向を九州方面に固定して、九州のレピーターの信号を受信してGPアンテナ(DIAMOND X-50)との感度比較をしてみましたが、残念ながらGPの方の受信信号が強いです。(-_-;)
144MHzと430MHzの間隔を約1.2mにしていますが、144MHz八木の干渉が大きい？
クロスマウントの影響？

改めて調査、対策をやりたいと思います。

(追記 2018.5.6）
その後、いろいろやってみましたが、結局性能向上は出来ませんでした。
430MHz チープ 自作八木アンテナは性能もチープ？
