2020年6月25日
2020年6月初めにWSJT-X 2.2がリリースされて日本語表示になりました。
このため、本記事を日本語版対応に改版しましたので、新しい記事を見てください。
　IC-9700 + WSJT-X でFT8運用開始（改版）

(古い記事も残しておきます。）

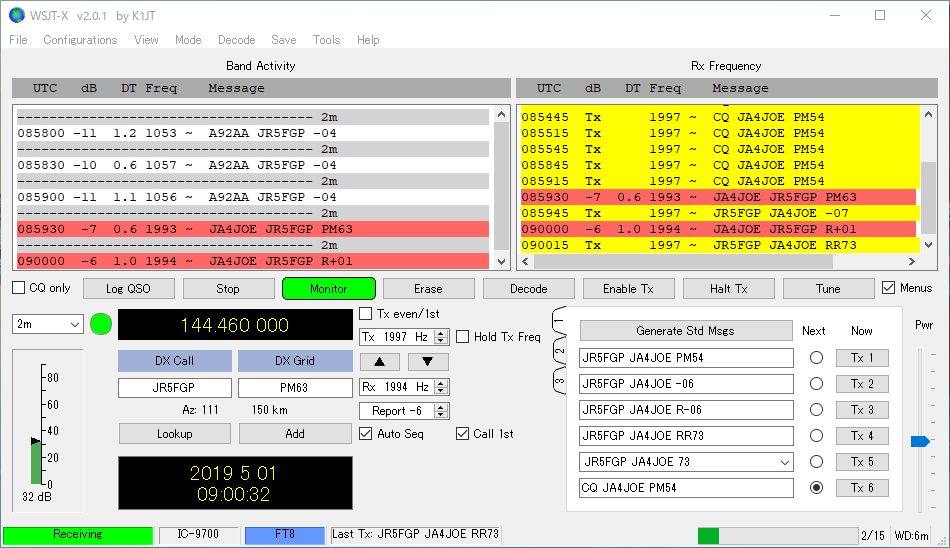

連休前に入手したIC-9700でFT8通信を出来るようにしたので、設定内容を記録しておきます。
144MHz以上のFT8では、ほとんど相手がいなくて、交信数はまだわずかです。
それと、先の記事に書いたように1200MHzでのFT8は周波数ドリフトが厳しいです。
とは言っても、USB接続で簡単にVUHFのFT8を始められるのはありがたいですね。(^^;

私の場合はIC-7300M用のFT8環境の設定は済んでいたので、以下の設定情報は差分のみを書いています。
初めてFT8の設定をする場合は、ほとんどの設定がIC-7300Mと同じなので、IC-7300M + WSJT-X2.0で FT8 運用も参考にしてください。

1. PC側設定
　USBドライバーはIC-7300Mと同じなので、ドライバーのダウンロードは必要ありませんでした。
　USBケーブルを接続するだけでIC-9700を認識しました。USBドライバーをインストールしていない場合は、IC-7300M ファームウェアバージョンアップ　Version1.30を参考にしてインストールしてください。

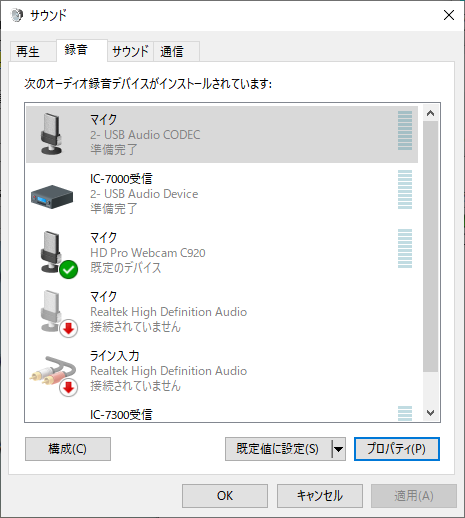

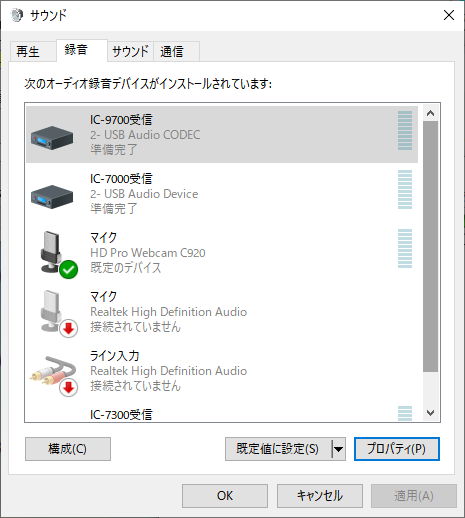

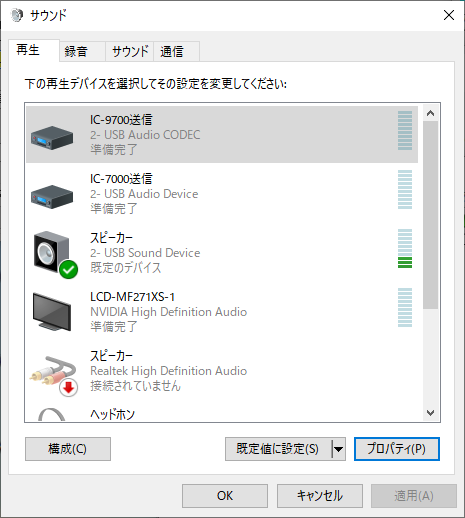

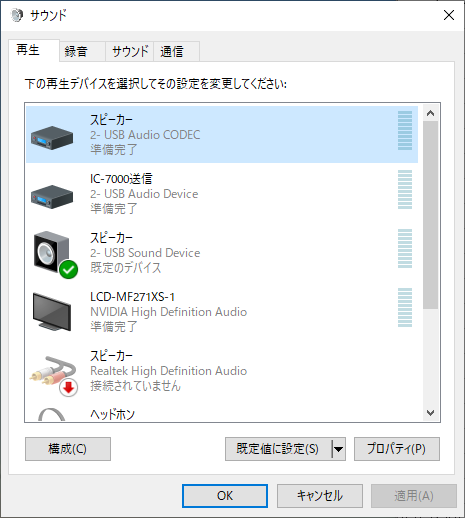

・Audioデバイス
　私の環境ではスピーカー 2-USB Audio CODECとマイク 2-USB Audio CODECになりました。

それぞれ、IC-9700送信とIC-9700受信に変更しました。

他の設定はIC-7300Mと同じで、レベルは送受50%としました。

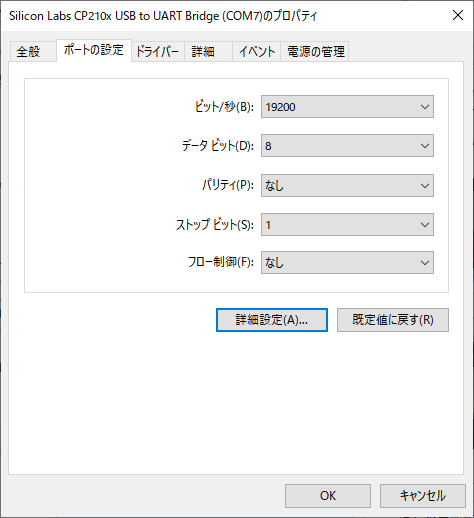

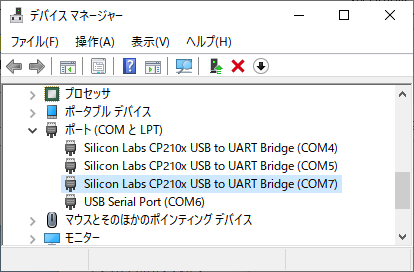

・PCシリアルポート
私の環境ではCOM7になりました。

速度を19200bpsにしました。

2. IC-9700設定
画面記録の為に最初にPOWERボタンで画面キャプチャできるようにしました。

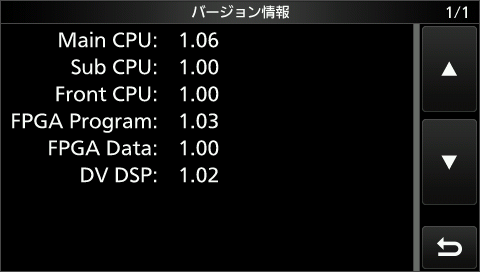

FWバージョンは1.06で最新でした。最新でない場合はバージョンアップしてください。

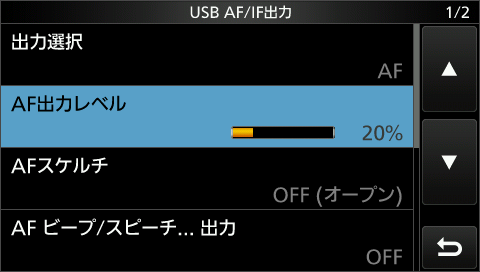

・｢MENUボタン｣→「SET」→「外部端子」→「USB AF/IF出力」
　AF出力レベル　20%に設定

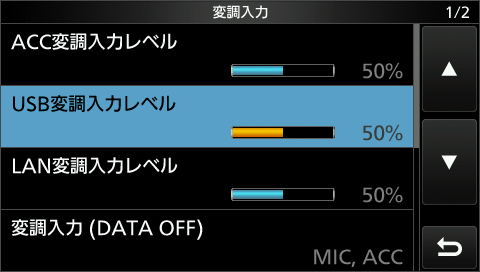

・｢MENUボタン｣→「SET」→「外部端子」→「変調入力」
　USB変調入力レベル　50%に設定

　変調入力(DATA ON)　USBに設定

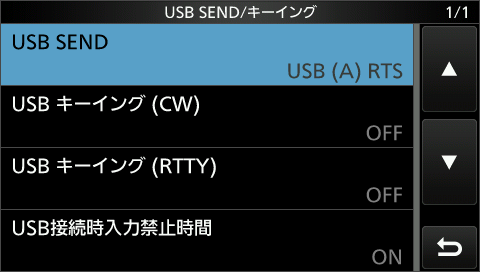

・｢MENUボタン｣→「SET」→「外部端子」→「USB SEND/キーイング」
　USB SEND　USB(A)RTS

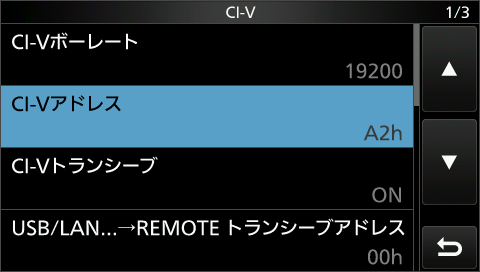

・｢MENUボタン｣→「SET」→「外部端子」→「CI-V」
　CI-Vボーレート 19200　オートでも問題ないようですが、いちおう設定します。
　~~CI-Vアドレス　94h　初期値A2h　WSJT-XにIC-9700が無いので、IC-7300と同じにします。~~　　(2019年8月20日変更 WSJT-XにIC-9700が追加されたので、デフォルトのA2Hのままにします。IC-9700 CI-Vアドレスを戻しました参照）

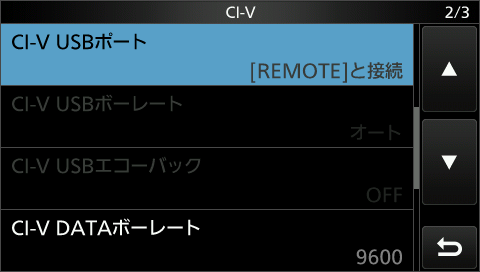

　CI-V USBポート　[REMOTE]と接続

・｢MENUボタン｣→「SET」→「トーンコントロール/送信帯域幅」→「送信」→「SSB-D」
　送信帯域幅　100-2900　送信帯域幅を最大にします。

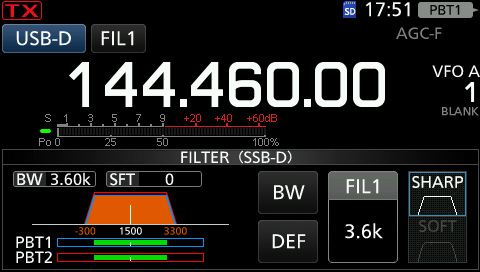

・フィルター　バンド幅設定
運用モードをSSB-Dにします。
画面のフィルターアイコンをタッチしてFIL1を選びます。[FIL1]を長くタッチしてフィルター設定の画面を表示します。[BW]を押して、MAIN DIALで受信帯域を最大の3.6kにします。　[EXIT]で終了

3. WSJT-X設定
WSJT-Xのインストールについては、IC-7300M + WSJT-X2.0で FT8 運用を参考にしてください。なお、私のWSJT-Xのバージョンはv2.0.1です。
私の場合は、IC7300Mの環境にIC-9700の環境を追加するやり方で設定しました。
・CofigrationでIC-7300Mのクローンを作ってIC-9700にリネームします。

・追加したIC-9700に切り替えます。

最初はRig Control Errorが出ますが、[OK]で進んでください。
（File→Setting）

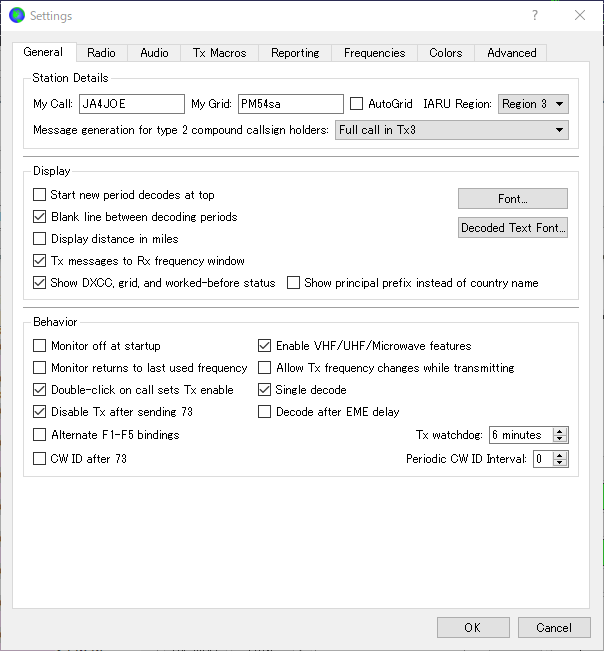

・General 　[Enable VHF/UHF/Microwave features]と[Single decode]をONにしました。

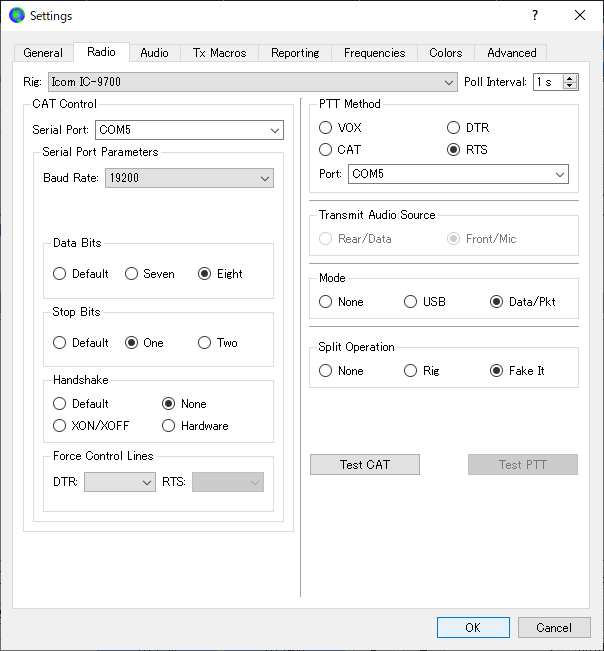

・Radio ~~RigはIC-7300を設定します。（IC-7300とIC-9700はCI-Vコマンドがほぼ同じで問題ないようです。）~~　(2019年8月20日変更 WSJT-XにIC-9700が追加されたので、IC-9700を設定します。IC-9700 CI-Vアドレスを戻しました参照）
　COM7はPC側設定で割り付けられた番号です。
　Rig　IC-9700
　Serial Port COM7
　PTT Method RTS/COM7

(2019年10月9日 Split OperationをFake It に変更しました。）
[Test Cat]を押して緑に変わればIC-9700と通信できています。[Test PTT]で送信状態になります。

・Audio　SoundcardはPC側設定で名前を付けたポートです。
　Soundcard Input:IC-9700受信　Output:IC-9700送信
