昨年も8月13日に盆踊りがありましたが、今年も同じ8月13日(火）に向島小学校で盆踊りがあります。
昨年も会場設営を手伝いましたが、今年は事前にテントに付ける照明を整備して欲しいとの依頼を受けました。
テントの照明は平型コードに電球ソケットを付けたものが何本かあって、昨年まで、それをテントに付けて使っていましたが、テント専用では無いので長さ間隔、電球個数がばらばらで設置しにくいので、テント専用に作り直して欲しいと言う依頼でした。
数日前に公民館で打ち合わせして、現在の照明用コードを流用して3個電球を付けた照明コード4本を作る事にしました。

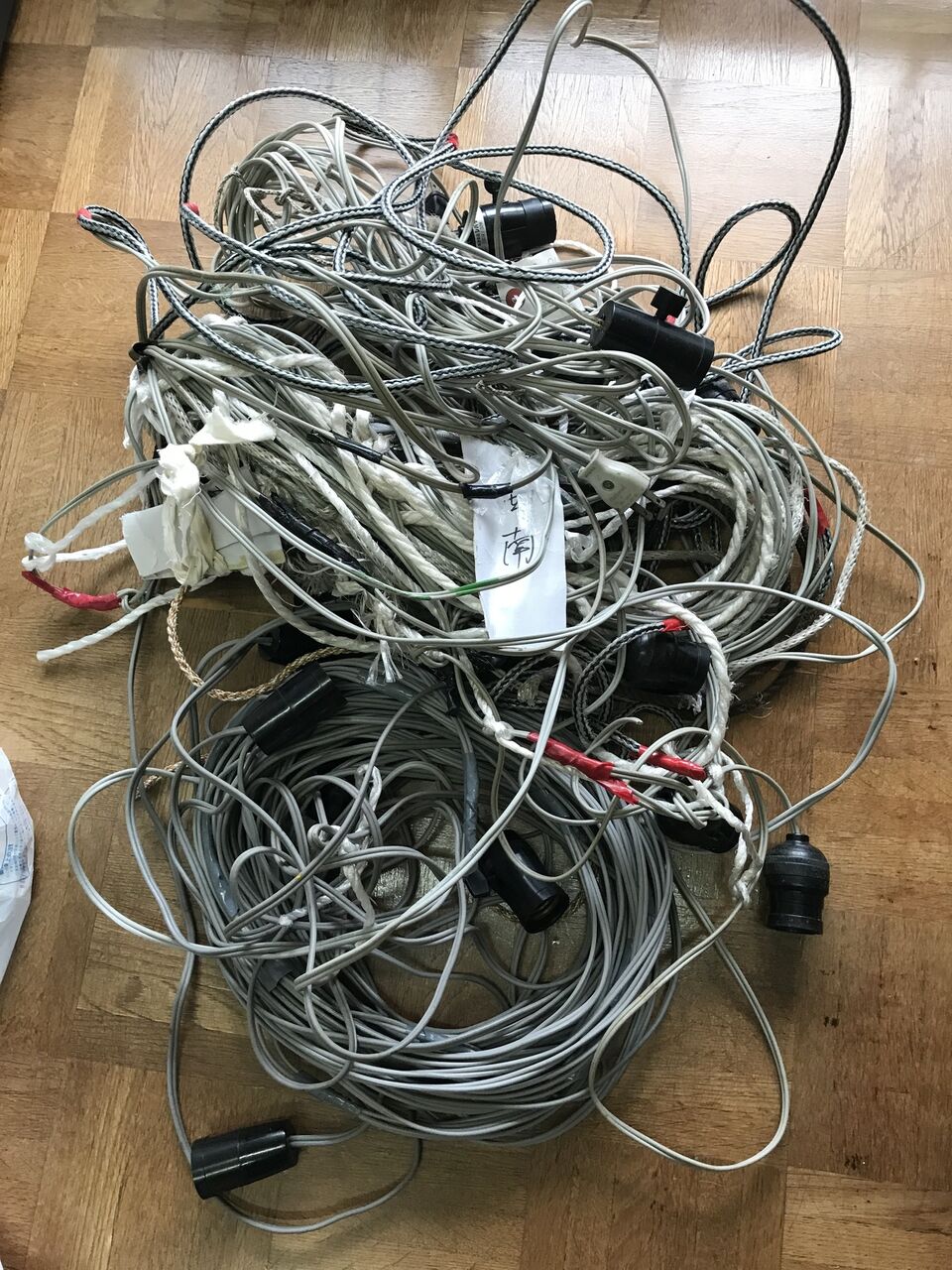

古い照明コードを預かってきました。

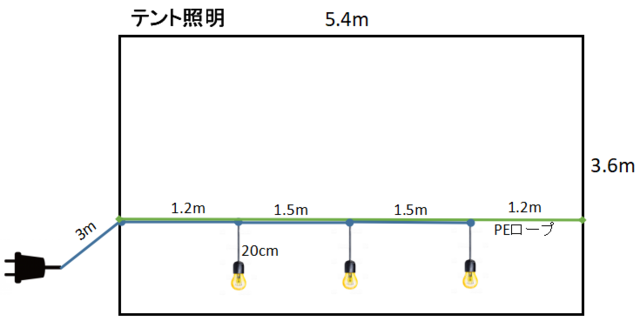

テントが２間(3.6m)ｘ３間(5.4m)の大きさとの事で、設計図を書きました。
支持ロープに付けてテントの枠に付ける構造です。

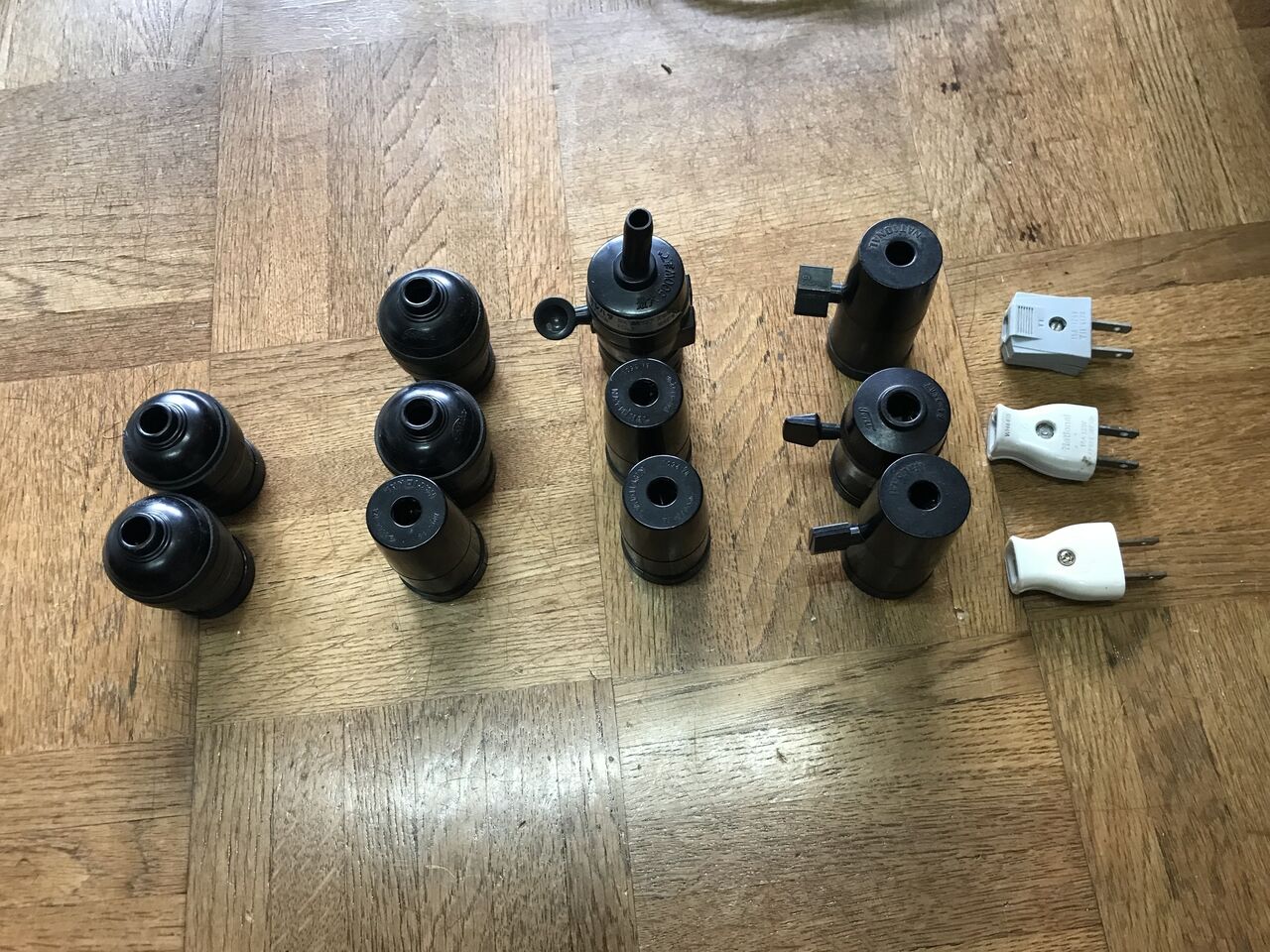

まず、コードから電球ソケットとACプラグを外しました。
割れたものもあって使えるものは電球ソケットが11個、ACプラグが3個ありました。ACプラグは形状が古い物が一個あったので、電球ソケット1個、ACプラグ2個を追加購入しました。他にPEロープ、圧着端子、電球などの部材を購入しました。
提灯用の電球も足りなかったので、ついでにと頼まれて15W LED電球を30個購入しました。

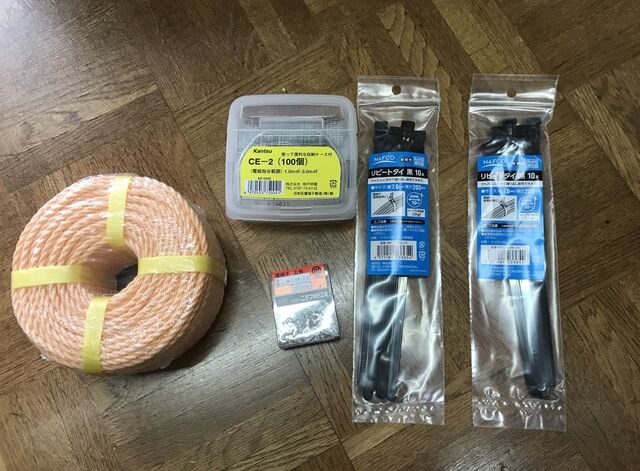

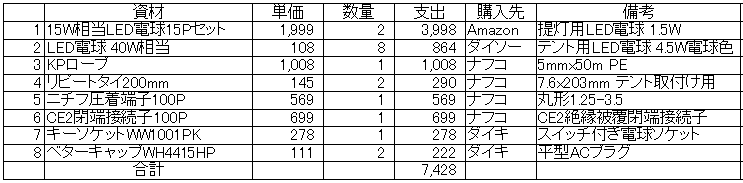

購入した部材です。

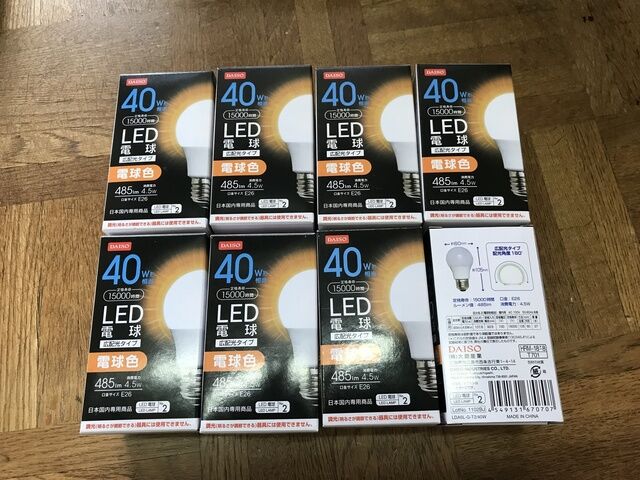

電球は以前話題になった？ダイソーの108円LED電球です。12個必要ですが、使える白熱電球もあるので8個購入しました。

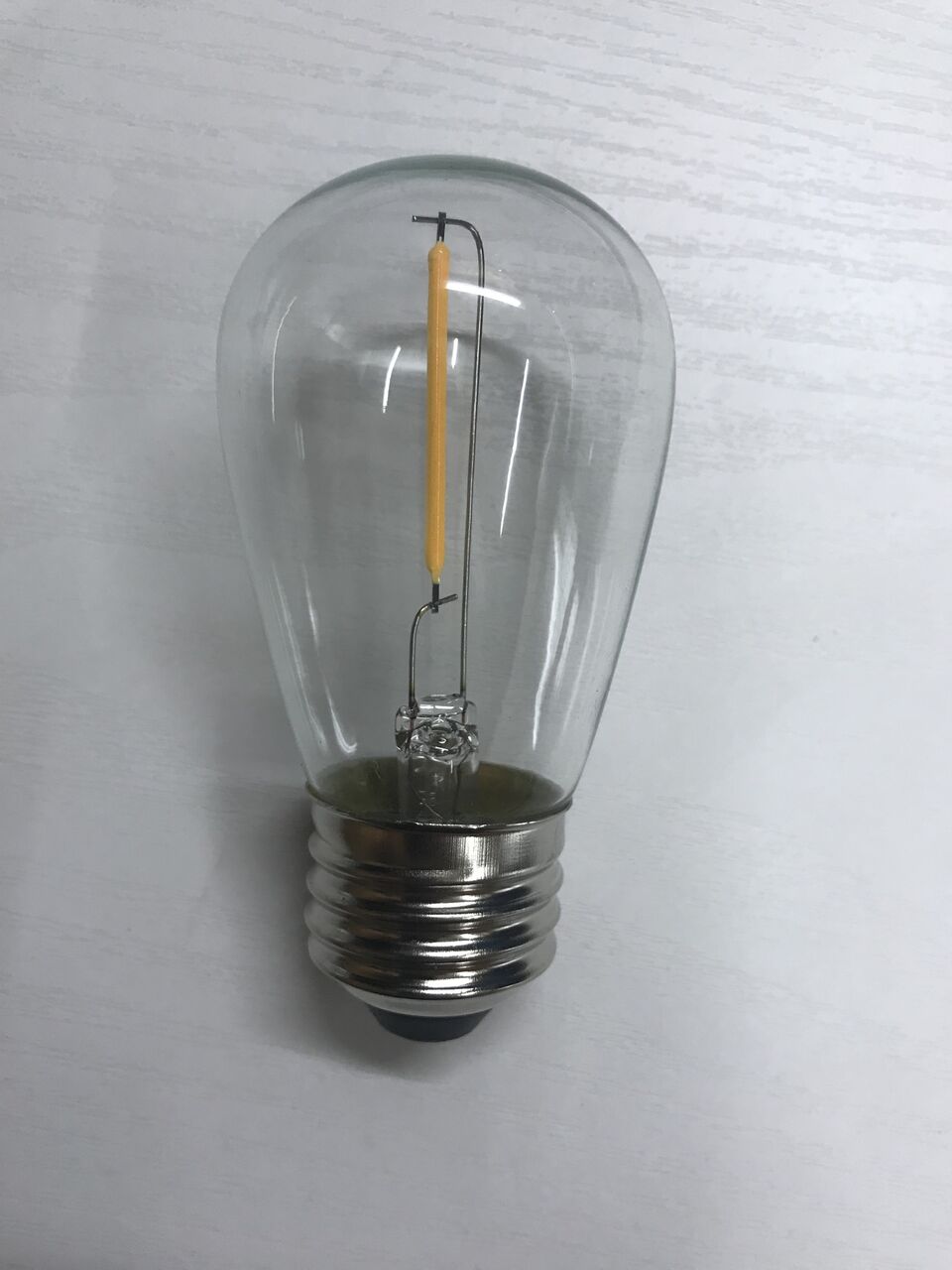

ついでで頼まれて購入した提灯用のLED電球です。

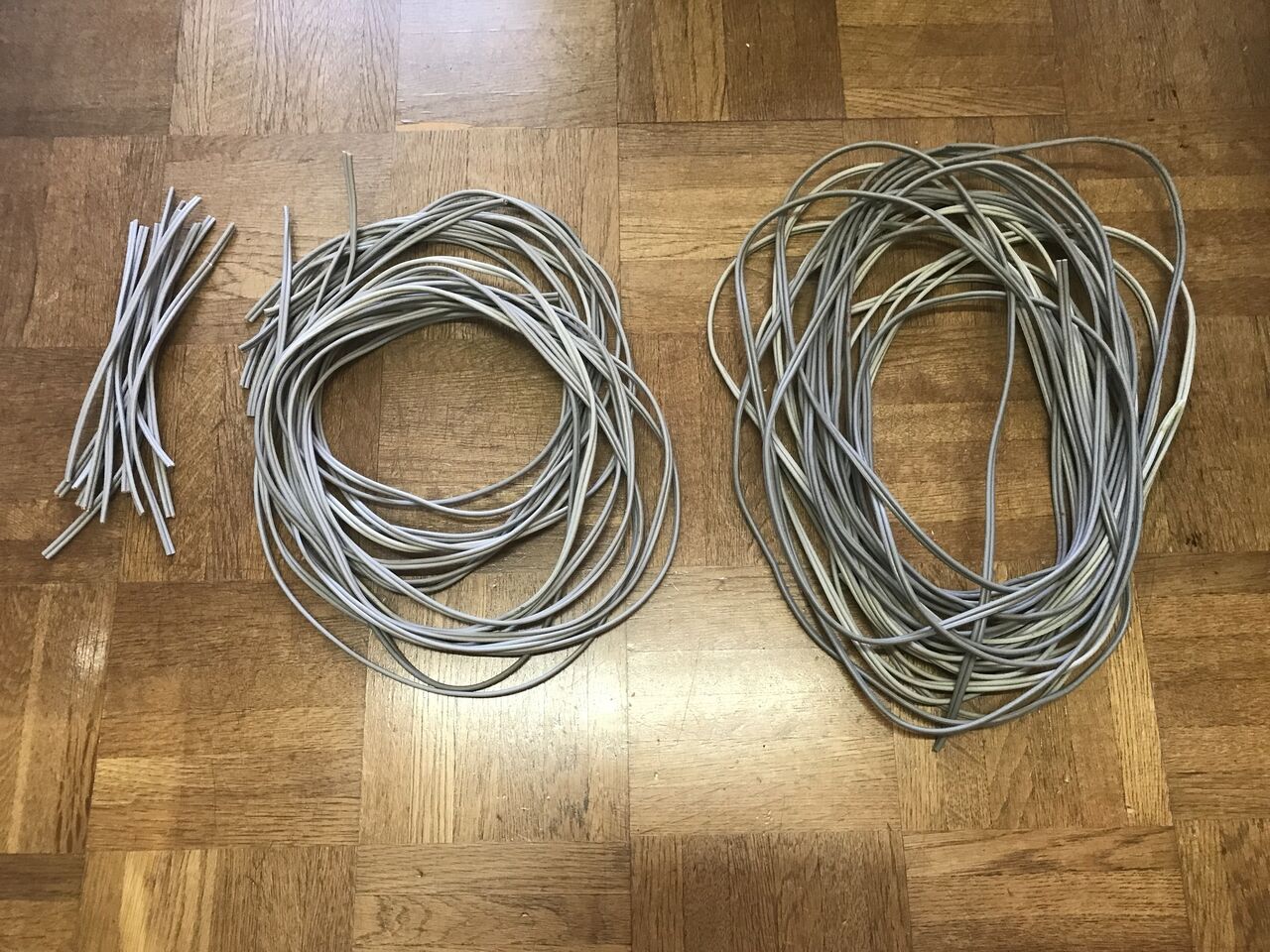

最初に古い平型コードから部品のコードを取りました。
電球部20cm 12本
中間1.5m 8本
電源プラグ4.2m 4本

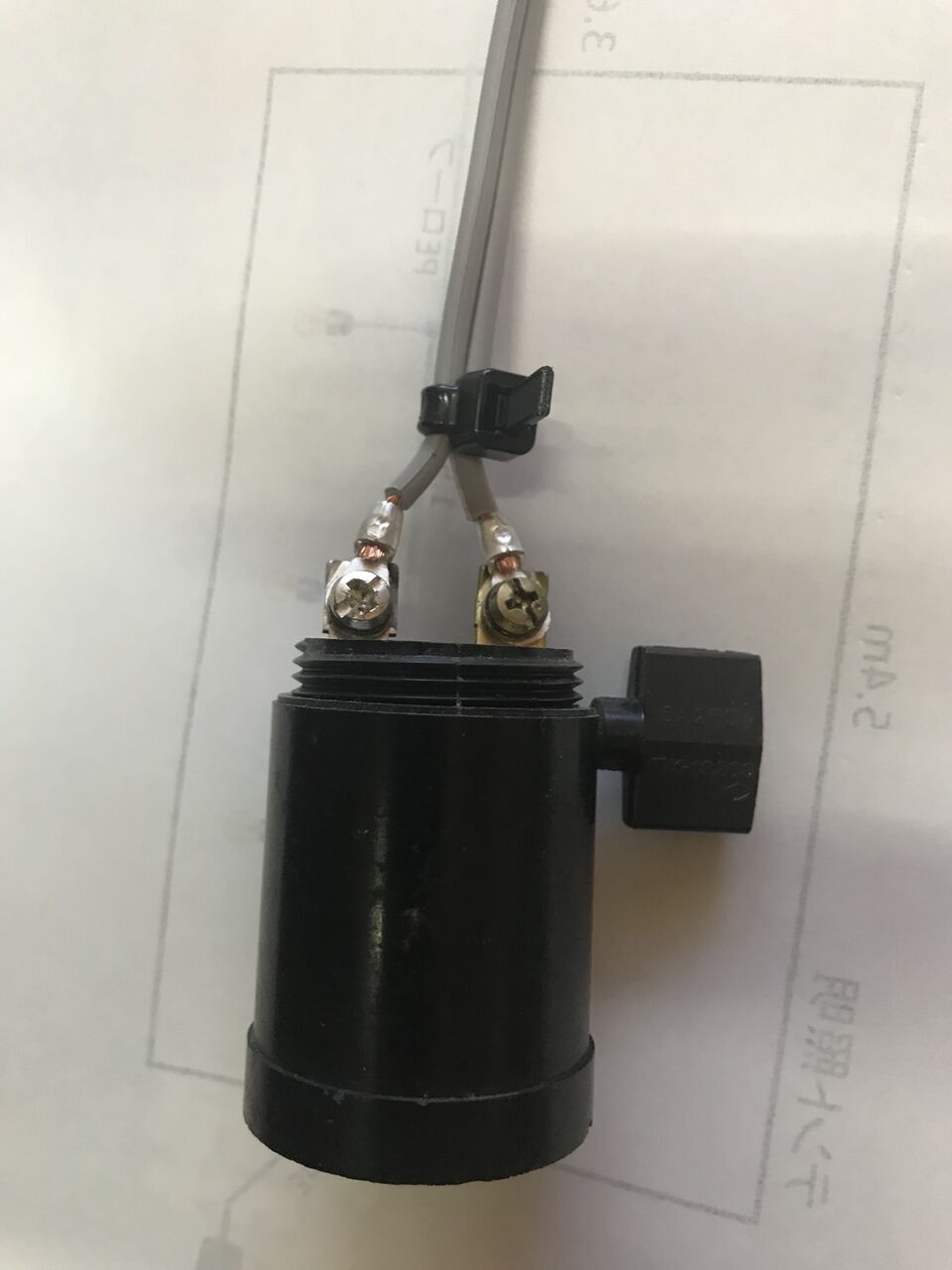

電球ソケットは丸形圧着端子でコードを取りつけました。抜け止めでタイラップを付けています。

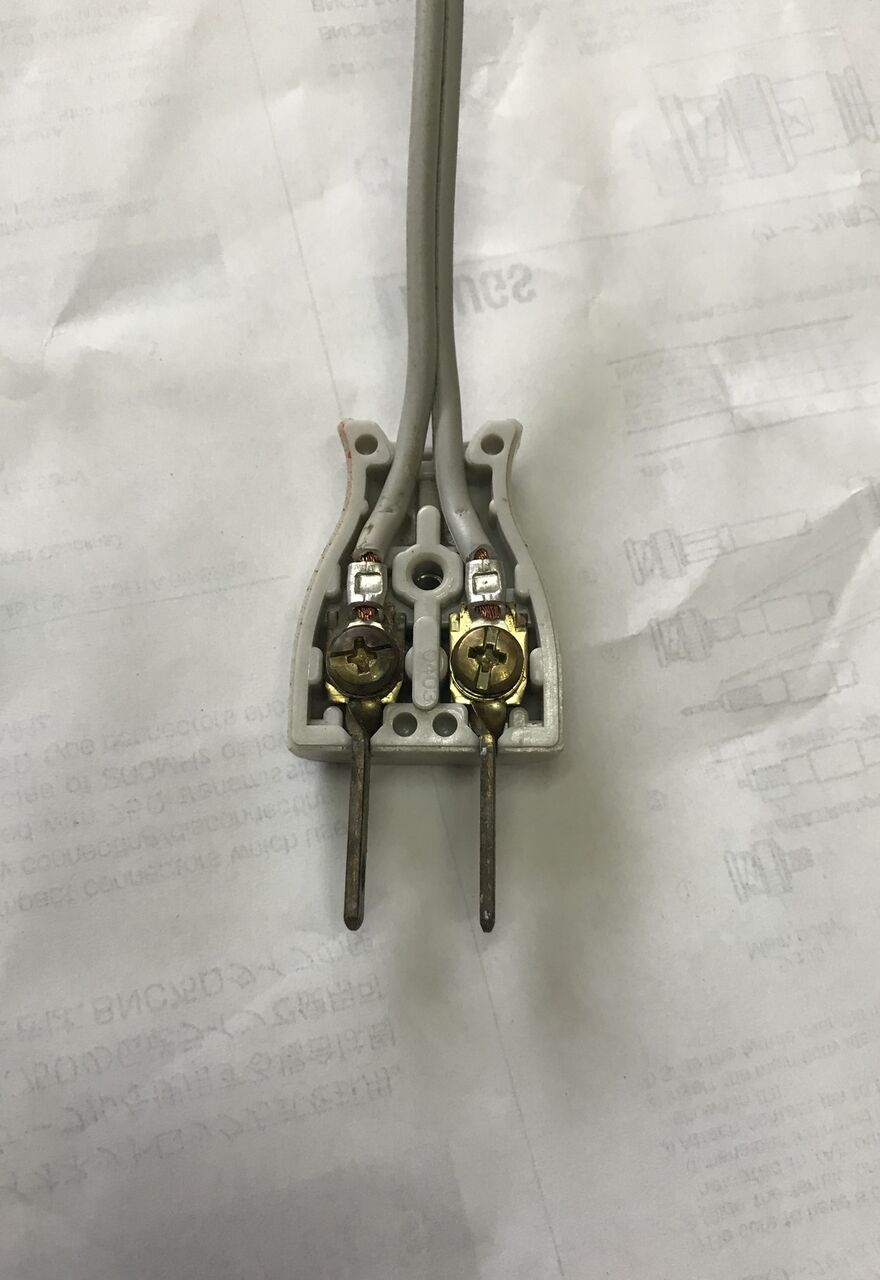

ACプラグも丸形圧着端子でコードを付けました。

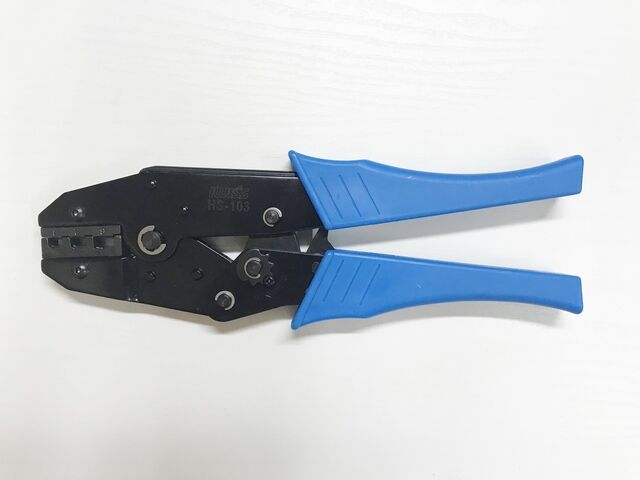

電球ソケットと懸吊コードの接続は絶縁被覆付閉端接続子を使いました。圧着工具です。

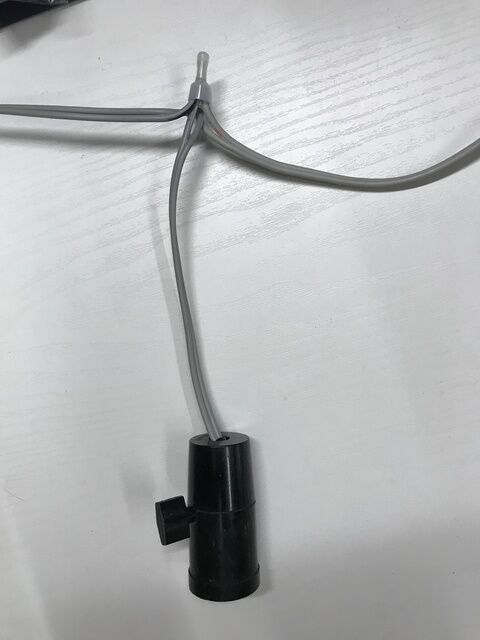

接続部です。一応、結線はアースとホットを揃えてあります。ACプラグの極性を合わせれば、電球のネジ部がアースになり感電しません。(電源を切って電球を取り付けると思いますが。）
コード作成後にタイラップでPEロープに取付けました。

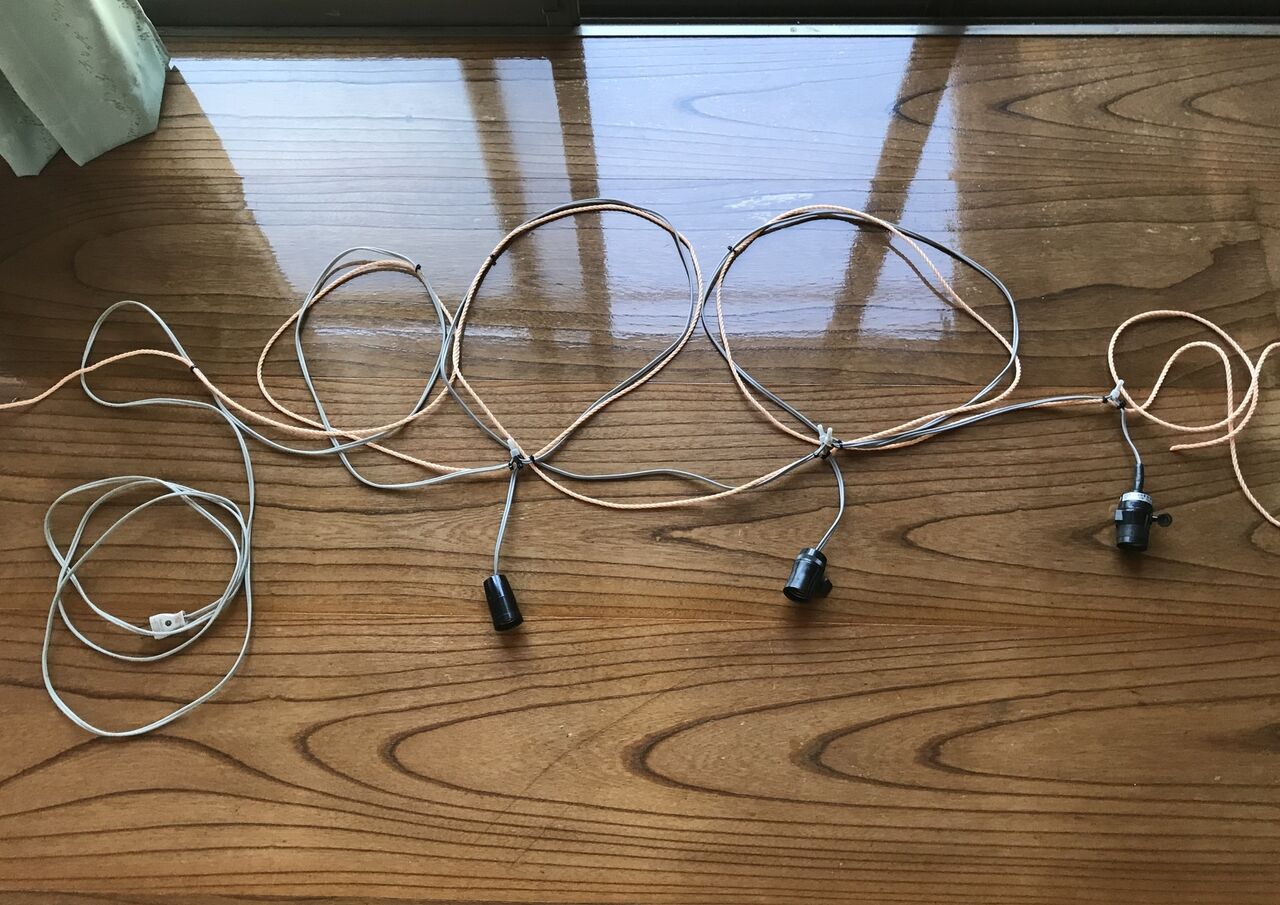

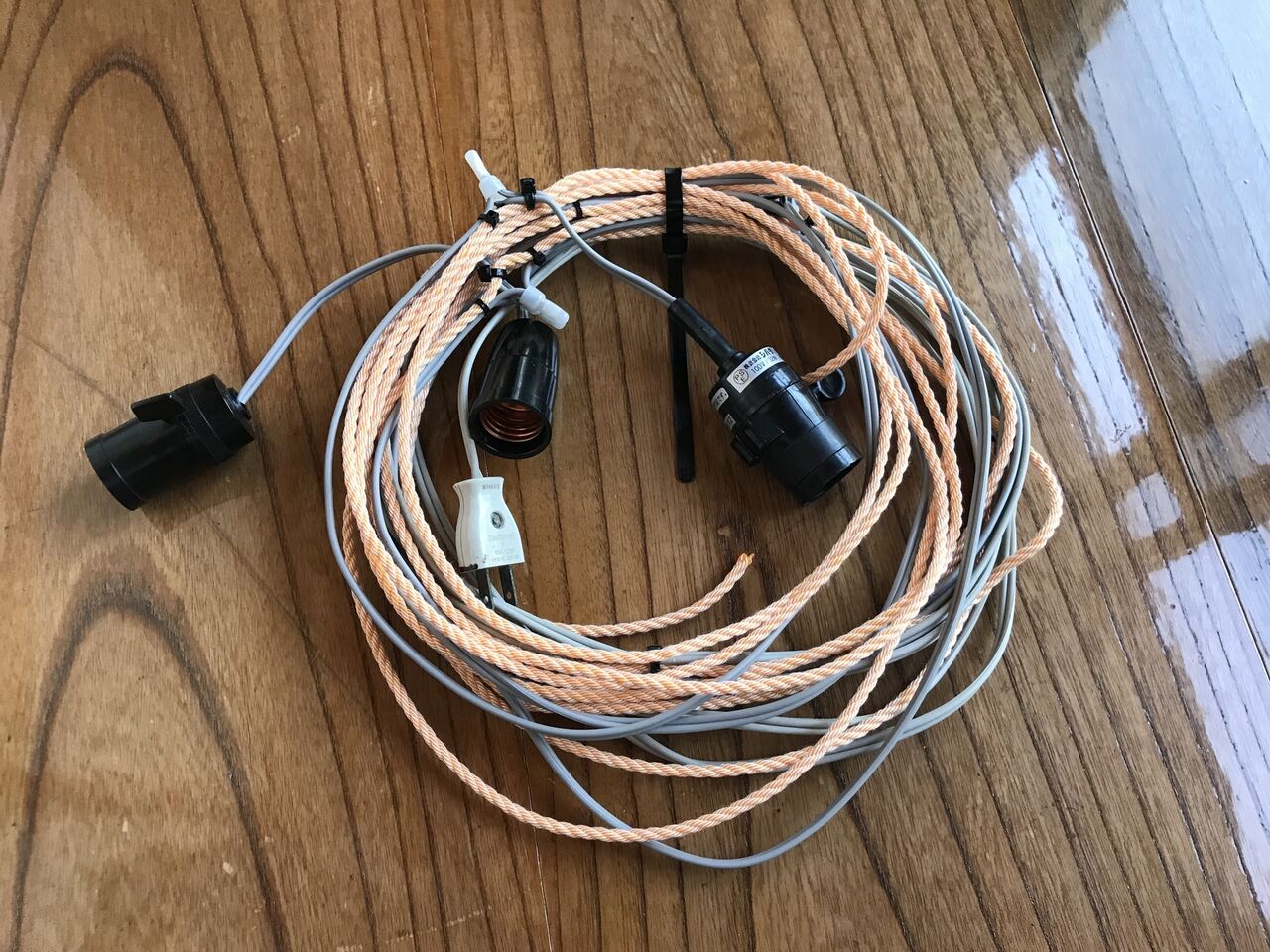

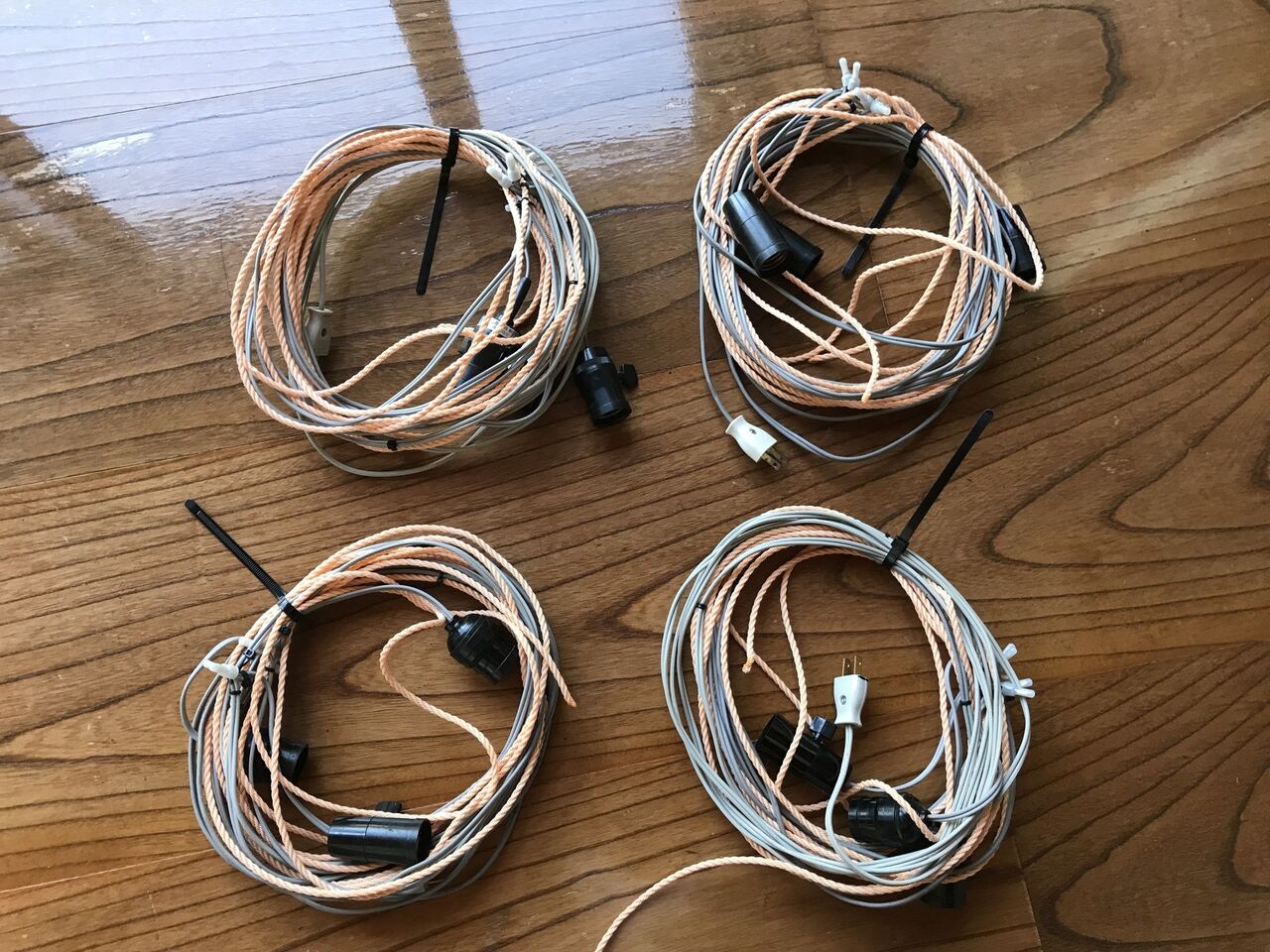

完成品です。電球を付けて点灯する事を確認しておきました。
屋外で使用するので防水プラグや防水ソケットを使いたいところですが、費用がかかるので、今回はテント内使用限定という事で製作しました。(^^;
13日の設営時に持って行って設置します。長さが合ってるか心配ですが、多少は現地で調整します。
台風10号が心配ですが、予報では13日は台風はまだ太平洋上で山口県の天気は晴れのようです。
しかし、15日頃に西日本に来るらしいので、野菜とアンテナの心配をする事になりそうです。(^^;
それて欲しいですね。
