以前から気になっていた NanoVNA(Vector Network Analyzer)を購入しました。
5,000円程度のオモチャですが、アンテナアナライザーとして使えます。
ネット情報を見ると多くの方が入手されて、使えたと報告されています。
その中でも、JH4VAJさんがブログに詳細な情報を載せてくださっているので、参考にさせていただきました。
とても役に立ちます。感謝m(__)m
JH4VAJさんのブログのNanoVNA関係情報一覧です。
NanoVNAページ一覧

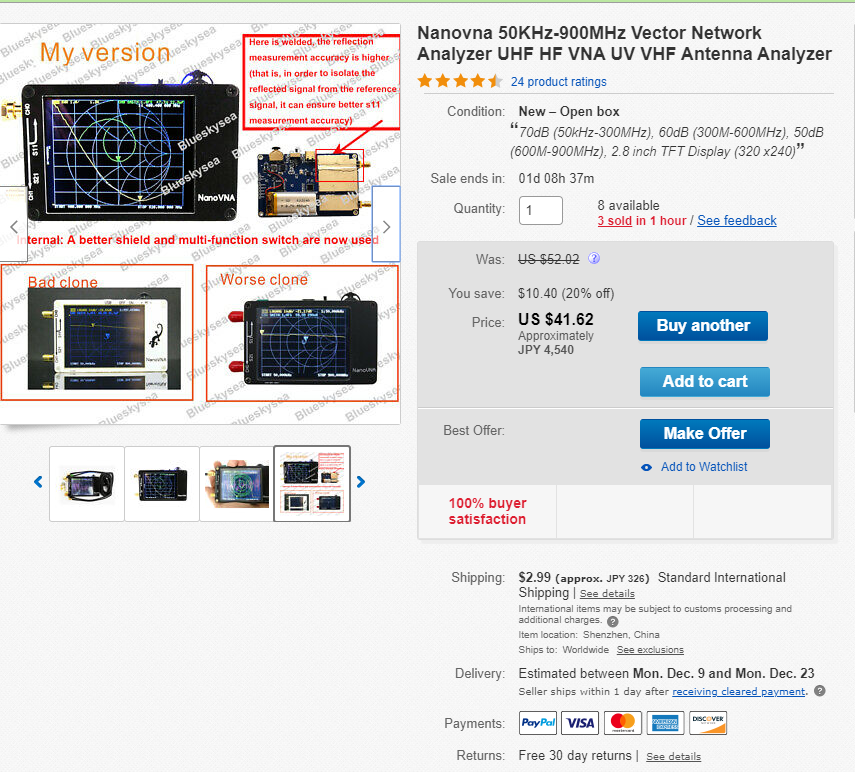

シールド付きNanoVNAをeBayで見つけたでシールド付きのものが販売されているという情報があったので、私も同じeBayで注文しました。シールド付きは高い周波数の特性が良いそうです。
Nanovna 50KHz-900MHz Vector Network Analyzer UHF HF VNA UV VHF
Antenna Analyzer $41.62
Shipping $2.99
Total $44.61(約4,900円）
11月28日に注文して、12月9日に中国から届きましたが、忙しかったのでそのままになっていました。
本日、開封して簡単に動かしてみました。

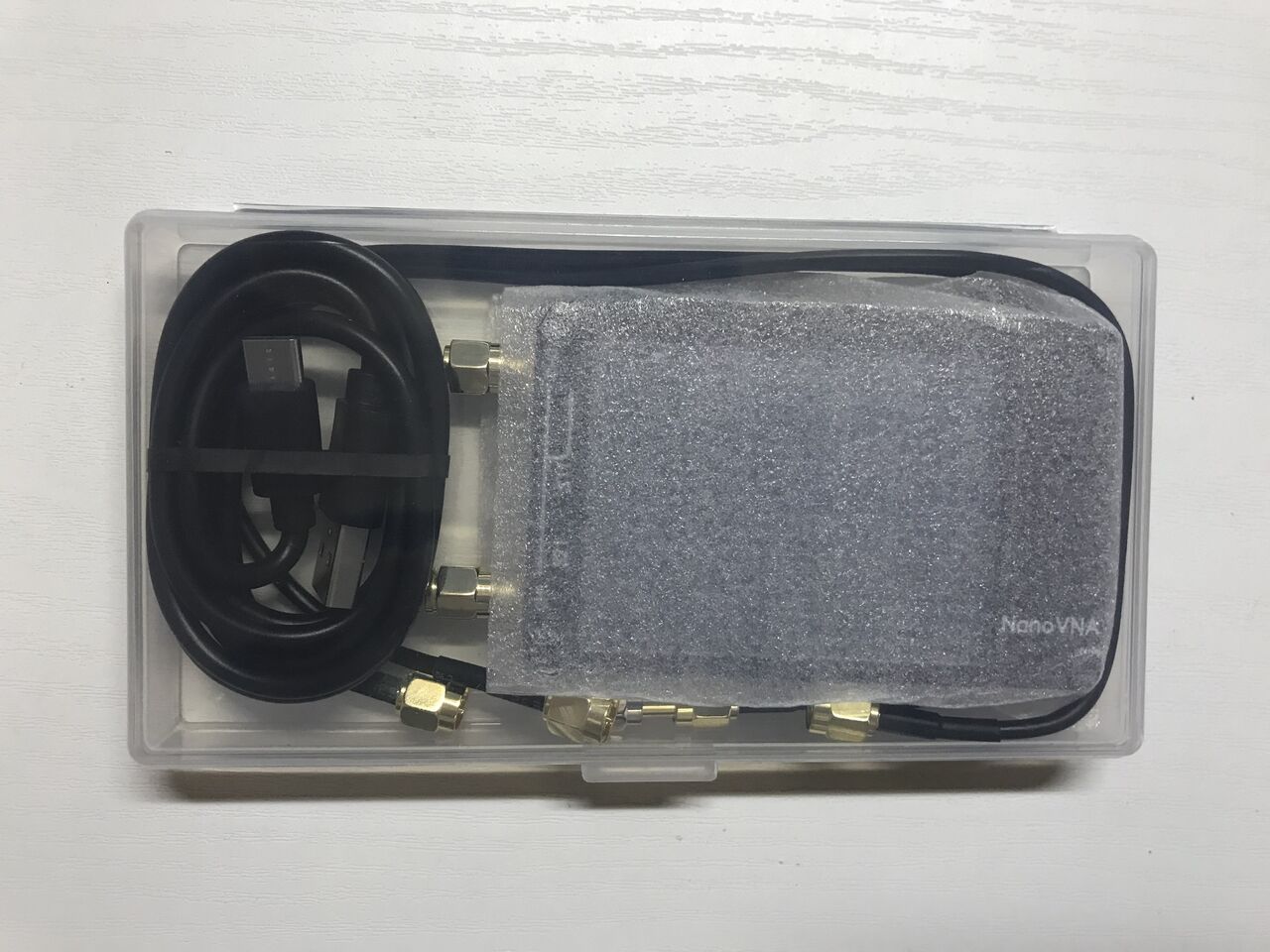

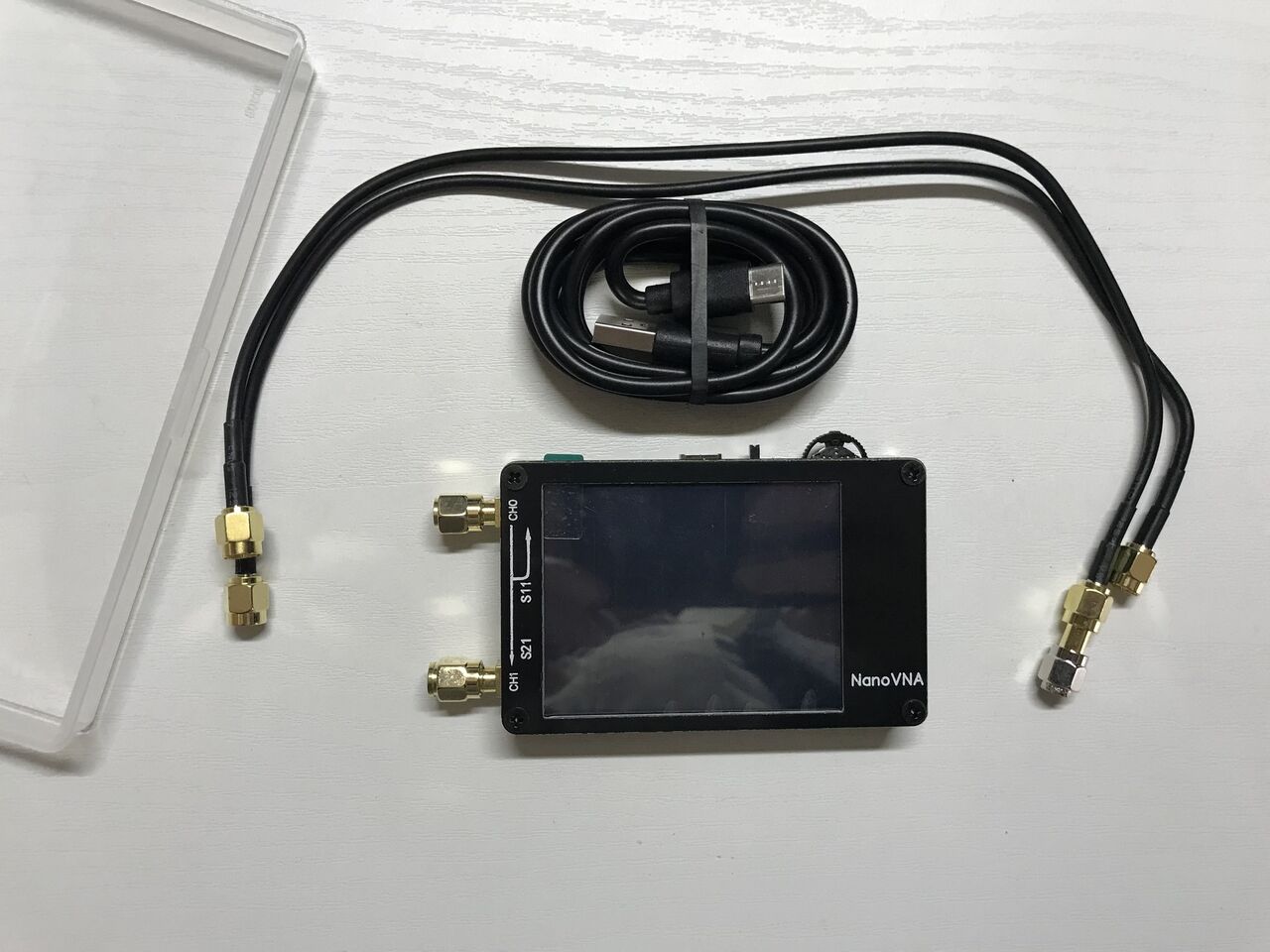

ケースに本体と付属品が入っていました。
付属品はUSBケーブル、SMAケーブル、キャリブレーション用コネクタが入っています。

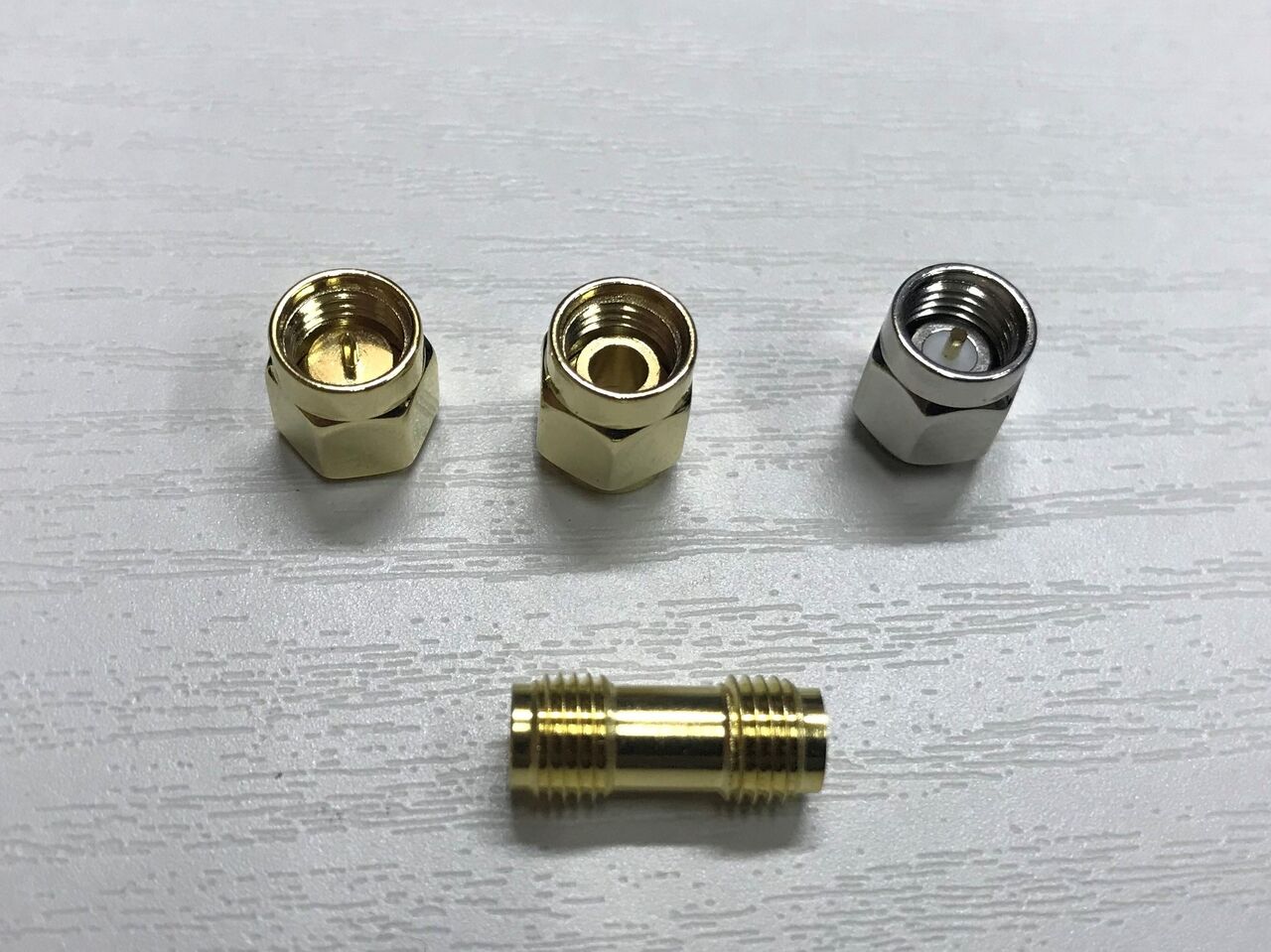

キャリブレーション用コネクタと中継コネクタです。

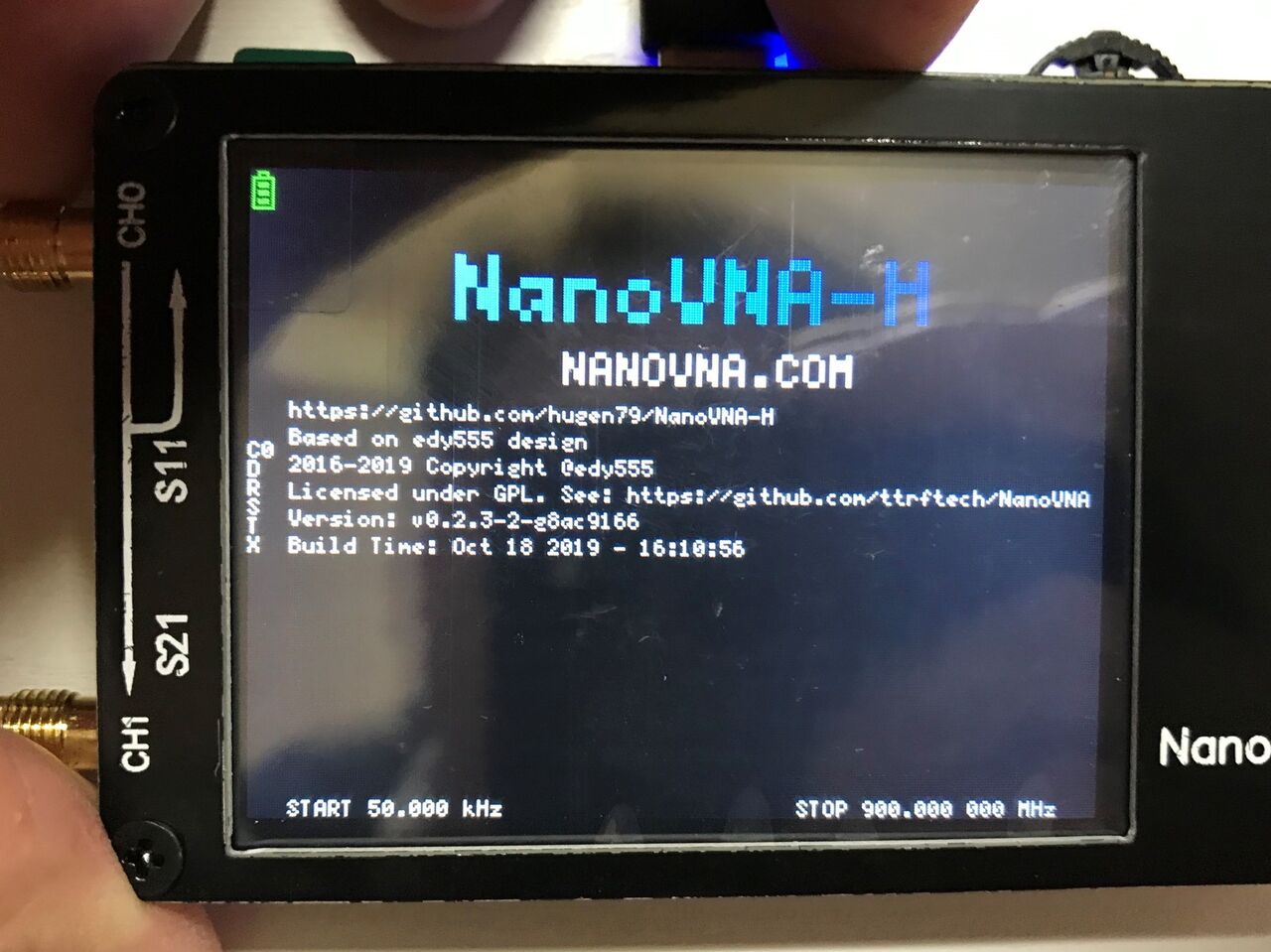

電源を入れてみました。FWバージョンは0.2.3でした。少し以前のバージョンなので後でバージョンアップしようと思います。
最初にNanoVNA、まずはキャリブレーション（校正）に従ってキャリブレーションをやりました。

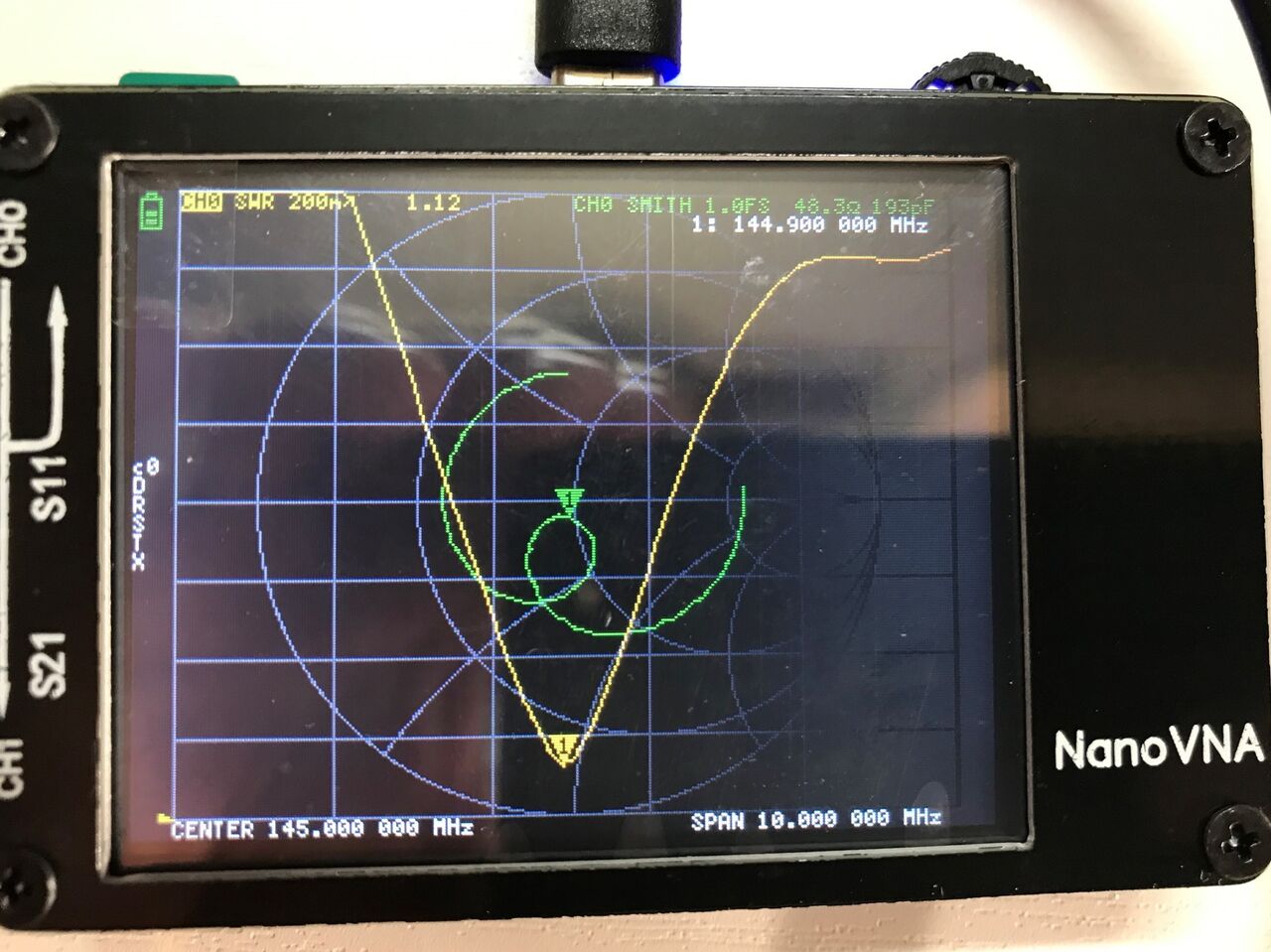

次にNanoVNA、アンテナアナライザとして使うを参考にさせていただいて、先日制作した145MHz 4エレ キュビカルクワッドアンテナのSWRを測定してみました。ちゃんと測定できています。

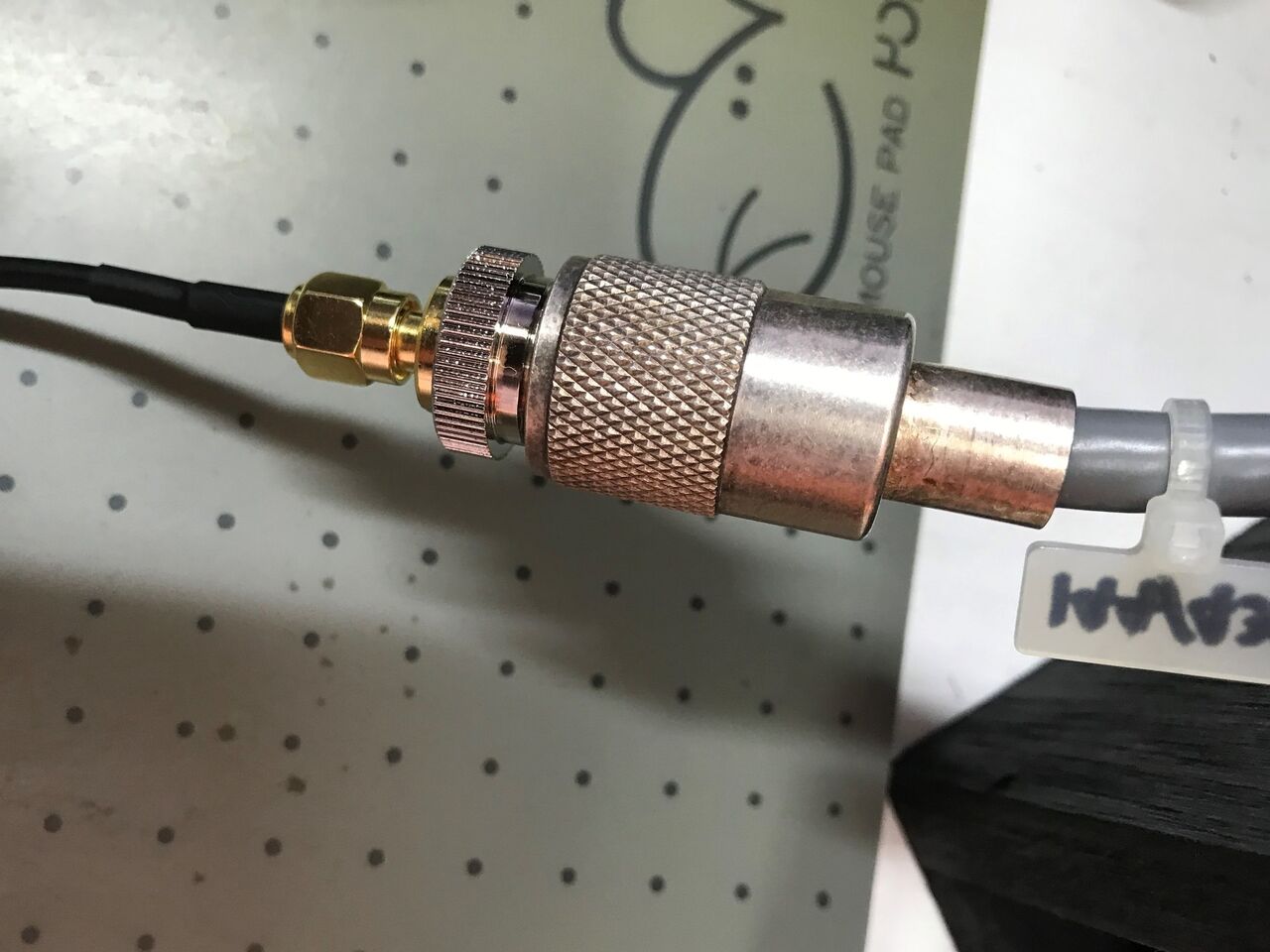

なお、コネクタがSMAなので、eBayでの注文と同時にAmazonで変換コネクタを入手しておきました。
M型⇔SMAキット M型オス・メス⇔SMAオス・メス 4種×1個 ￥980

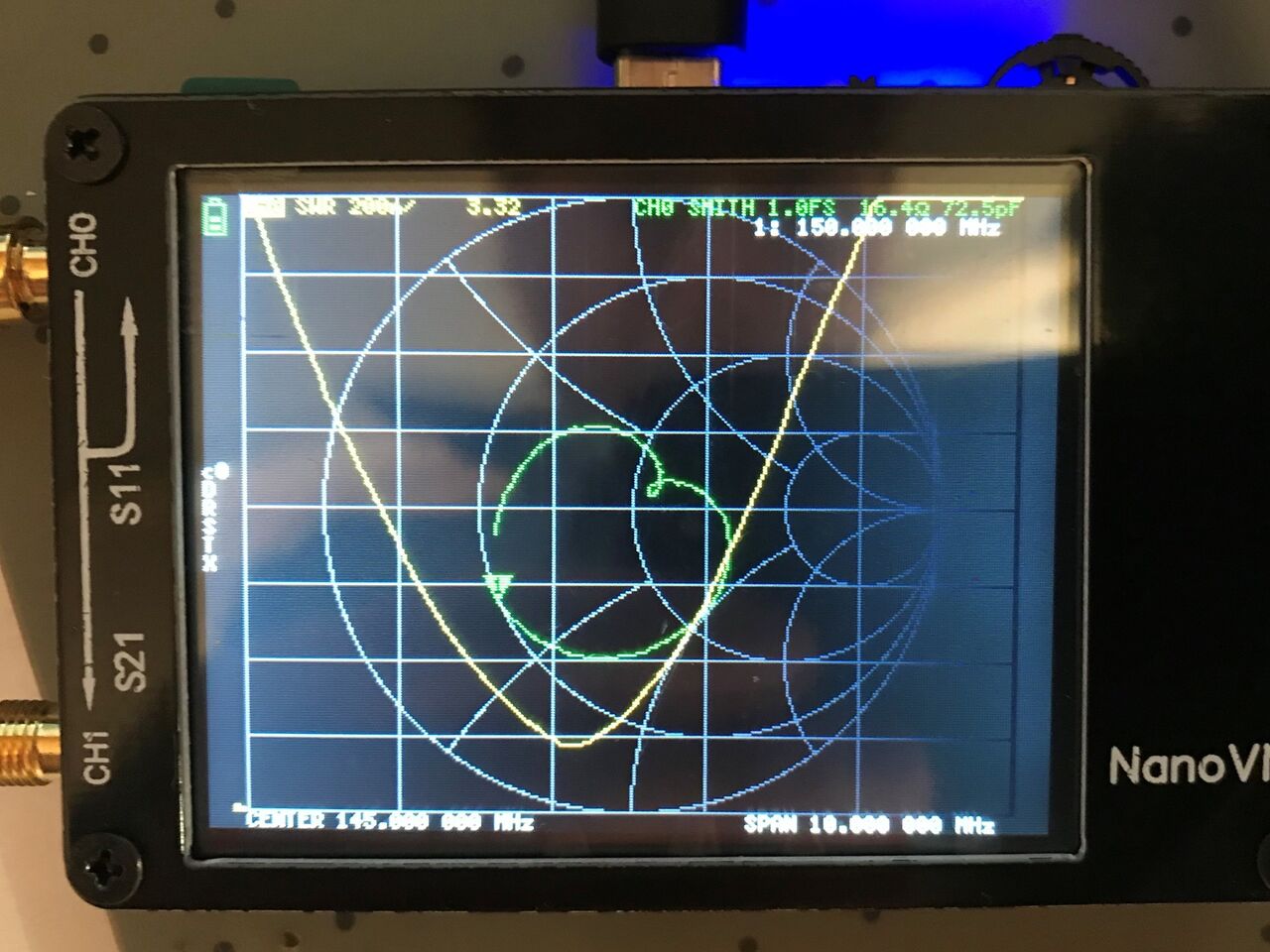

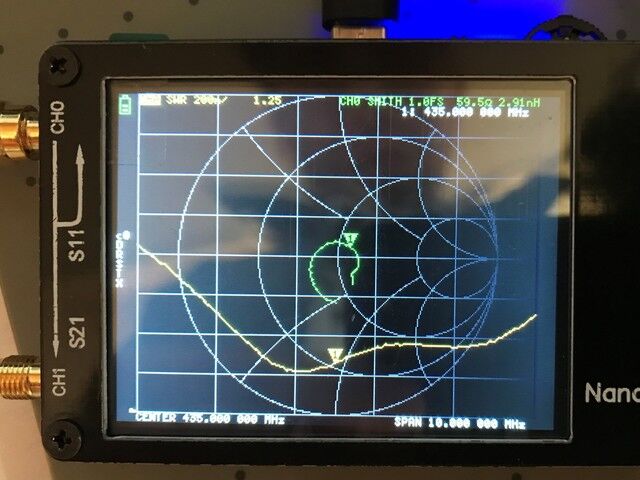

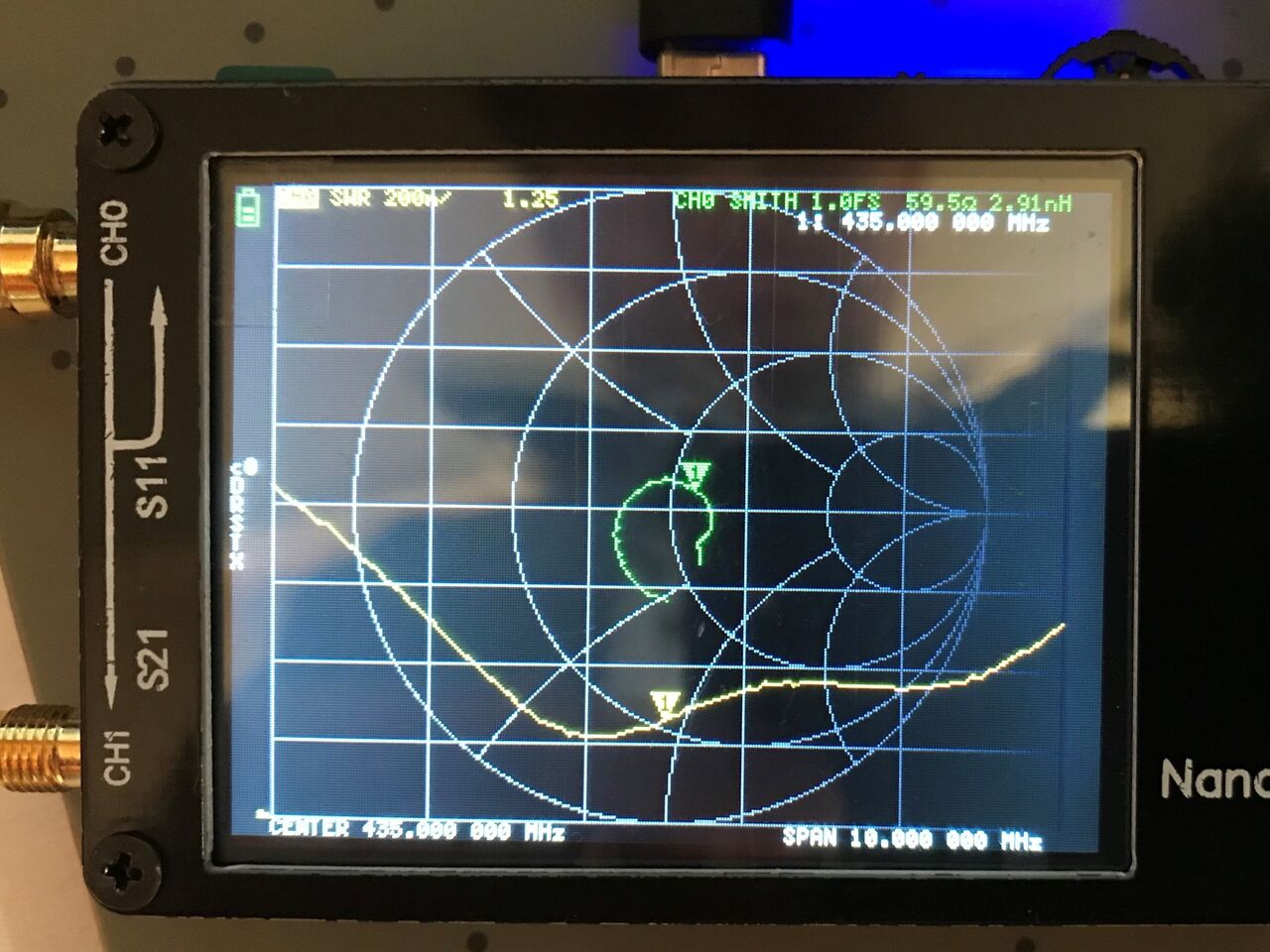

他に145MHz/435MHzの3段GPアンテナを測定してみました。
145MHz/435MHzとも少し中心周波数が下にずれています。ローカルOMさんからいただいた古いアンテナなので仕方ないですね。
少し触ってみただけですが、ちゃんと使えそうです。
ファームウェア 0.2.2以降から1.5GHzまで対応しているとの事なので、1.2GHzの測定も出来るはずです。今回、1.2GHzの測定をしたいので、わざわざシールド付きを購入しました。
あと、バッテリー残量の表示のためにダイオード追加の改造が必要との事でしたが、バッテリー残量が表示されています。
今回入手のものは最初からダイオードが実装されているようです。（後で分解して確かめてみます。）
ファームウェアバージョンアップ、パソコンとの接続など、いろいろやる事がありますが、時間が出来たらやりたいと思います。
しばらく新しいオモチャで遊べそうです。(笑)
続きは、また報告します。
(追記 2019/12/29）
使用中アンテナのSWR測定をやってみました。
NanoVNA 評価１ SWR測定
5,000円程度のオモチャですが、アンテナアナライザーとして使えます。
ネット情報を見ると多くの方が入手されて、使えたと報告されています。
その中でも、JH4VAJさんがブログに詳細な情報を載せてくださっているので、参考にさせていただきました。
とても役に立ちます。感謝m(__)m
JH4VAJさんのブログのNanoVNA関係情報一覧です。
NanoVNAページ一覧
シールド付きNanoVNAをeBayで見つけたでシールド付きのものが販売されているという情報があったので、私も同じeBayで注文しました。シールド付きは高い周波数の特性が良いそうです。
Nanovna 50KHz-900MHz Vector Network Analyzer UHF HF VNA UV VHF
Antenna Analyzer $41.62
Shipping $2.99
Total $44.61(約4,900円）
11月28日に注文して、12月9日に中国から届きましたが、忙しかったのでそのままになっていました。
本日、開封して簡単に動かしてみました。
ケースに本体と付属品が入っていました。
付属品はUSBケーブル、SMAケーブル、キャリブレーション用コネクタが入っています。
キャリブレーション用コネクタと中継コネクタです。
電源を入れてみました。FWバージョンは0.2.3でした。少し以前のバージョンなので後でバージョンアップしようと思います。
最初にNanoVNA、まずはキャリブレーション（校正）に従ってキャリブレーションをやりました。
次にNanoVNA、アンテナアナライザとして使うを参考にさせていただいて、先日制作した145MHz 4エレ キュビカルクワッドアンテナのSWRを測定してみました。ちゃんと測定できています。
なお、コネクタがSMAなので、eBayでの注文と同時にAmazonで変換コネクタを入手しておきました。
M型⇔SMAキット M型オス・メス⇔SMAオス・メス 4種×1個 ￥980
他に145MHz/435MHzの3段GPアンテナを測定してみました。
145MHz/435MHzとも少し中心周波数が下にずれています。ローカルOMさんからいただいた古いアンテナなので仕方ないですね。
少し触ってみただけですが、ちゃんと使えそうです。
ファームウェア 0.2.2以降から1.5GHzまで対応しているとの事なので、1.2GHzの測定も出来るはずです。今回、1.2GHzの測定をしたいので、わざわざシールド付きを購入しました。
あと、バッテリー残量の表示のためにダイオード追加の改造が必要との事でしたが、バッテリー残量が表示されています。
今回入手のものは最初からダイオードが実装されているようです。（後で分解して確かめてみます。）
ファームウェアバージョンアップ、パソコンとの接続など、いろいろやる事がありますが、時間が出来たらやりたいと思います。
しばらく新しいオモチャで遊べそうです。(笑)
続きは、また報告します。
(追記 2019/12/29）
使用中アンテナのSWR測定をやってみました。
NanoVNA 評価１ SWR測定
