今日は時間があったので、購入してからほとんど遊べていないオモチャの NanoVNAで少し遊びました。(笑)
所有アンテナのSWRを無線機のSWRメーターで測定したデータと、NanoVNAのSWRチャートを比較してみました。

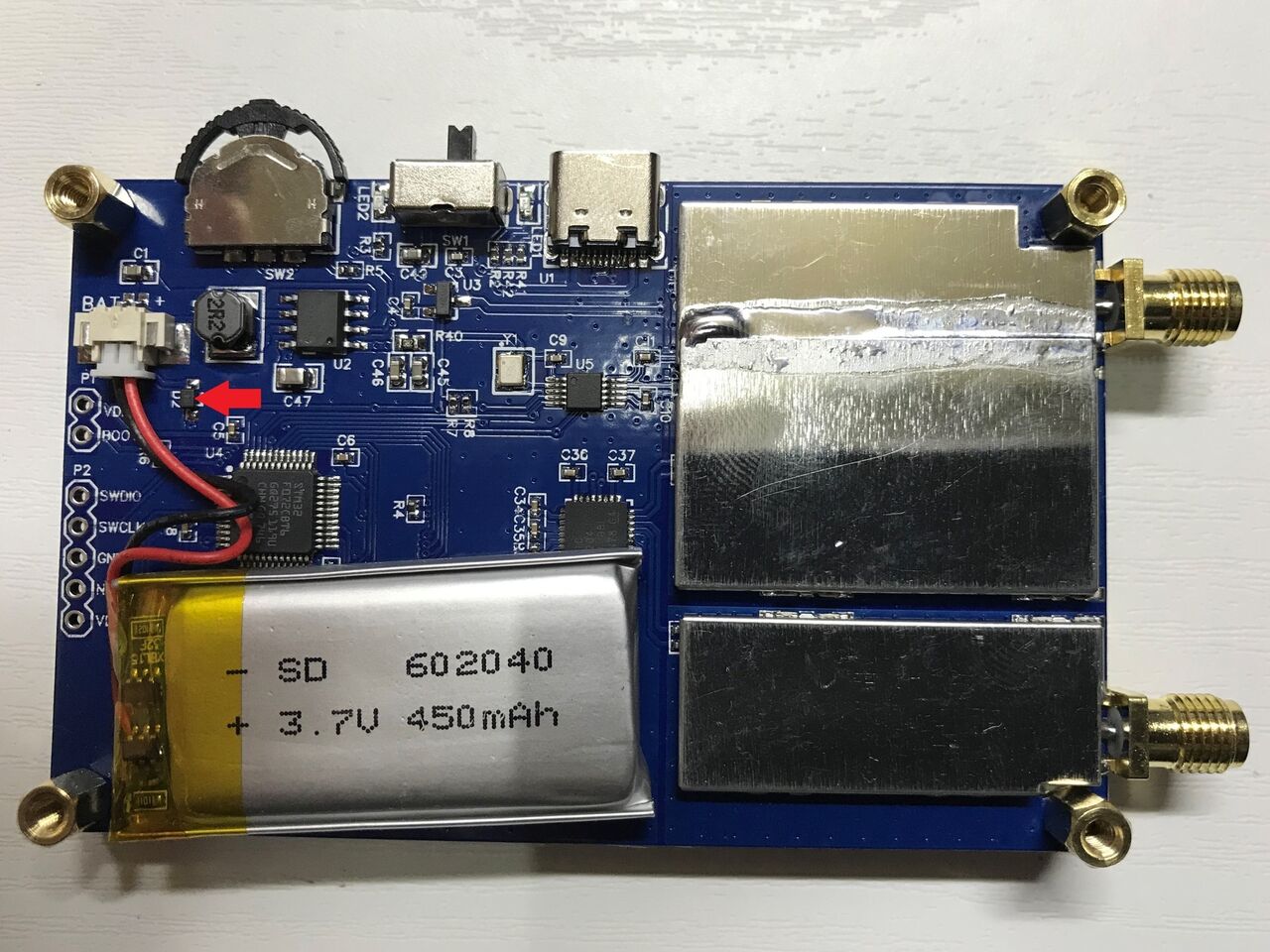

その前に、バッテリー表示するためのダイオード(D2）が実装されている事を確認しました。
D2が実装されていました。当然ですが、シールド付きを購入したのでシールドケースが付いています。

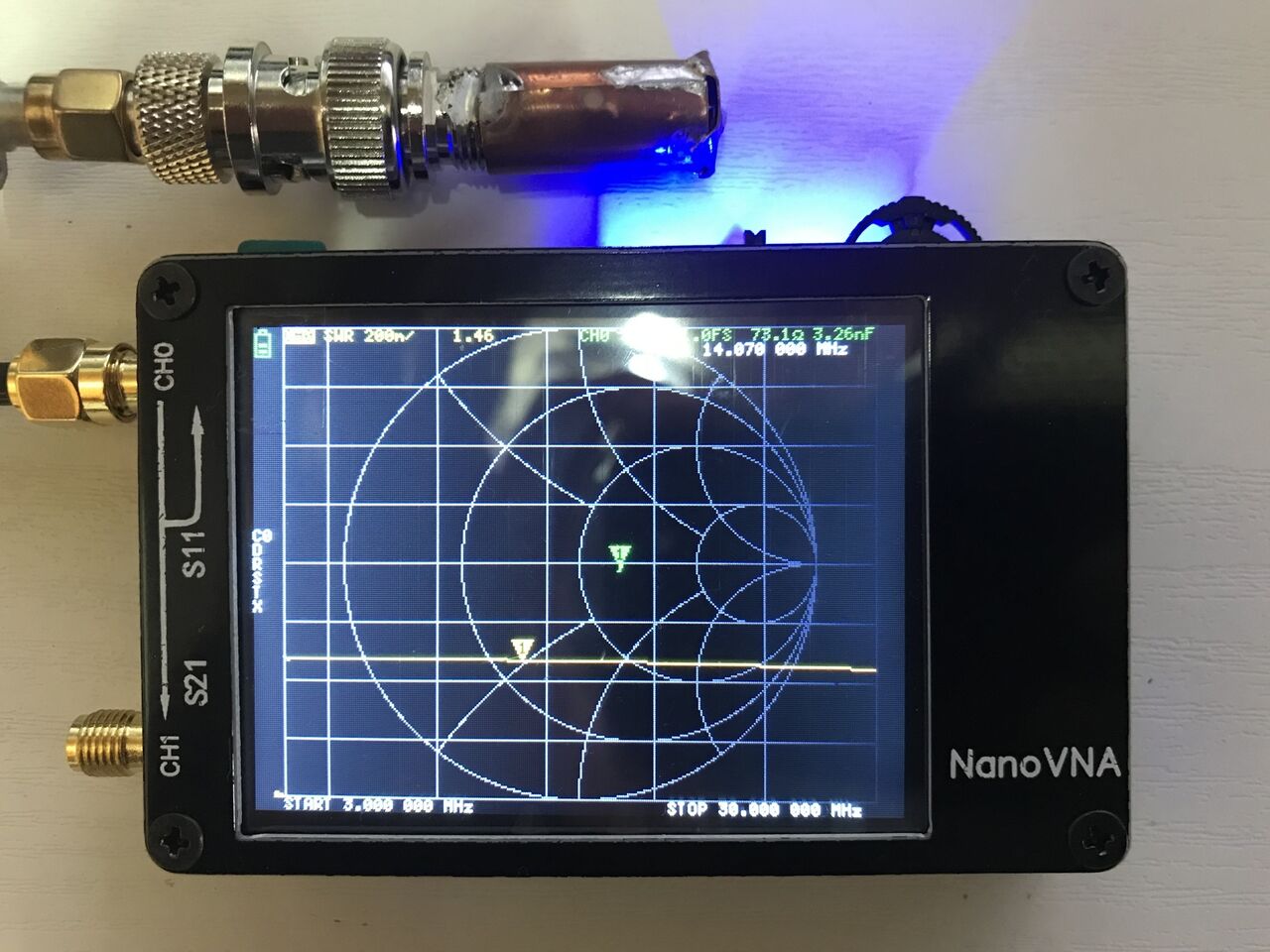

以前制作した100Ωダミーロードを測定してみました。SWRが2になっていません。(・・?
そこで、キャリブレーション前のRESETをやってからキャリブレーションをやり直してみました。

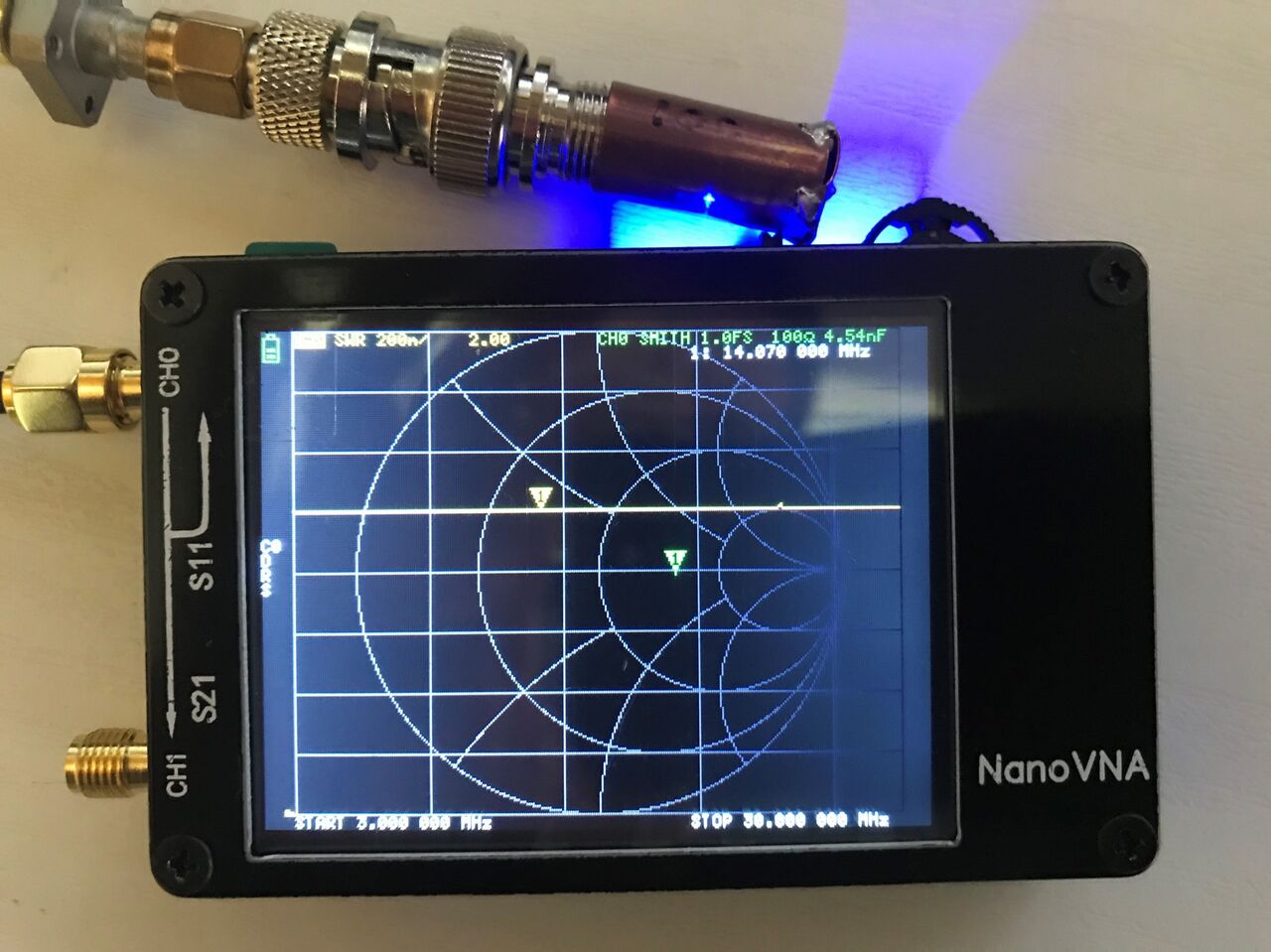

そうすると、SWR=2になりました。
RESETをやって無かったようです。(^^;

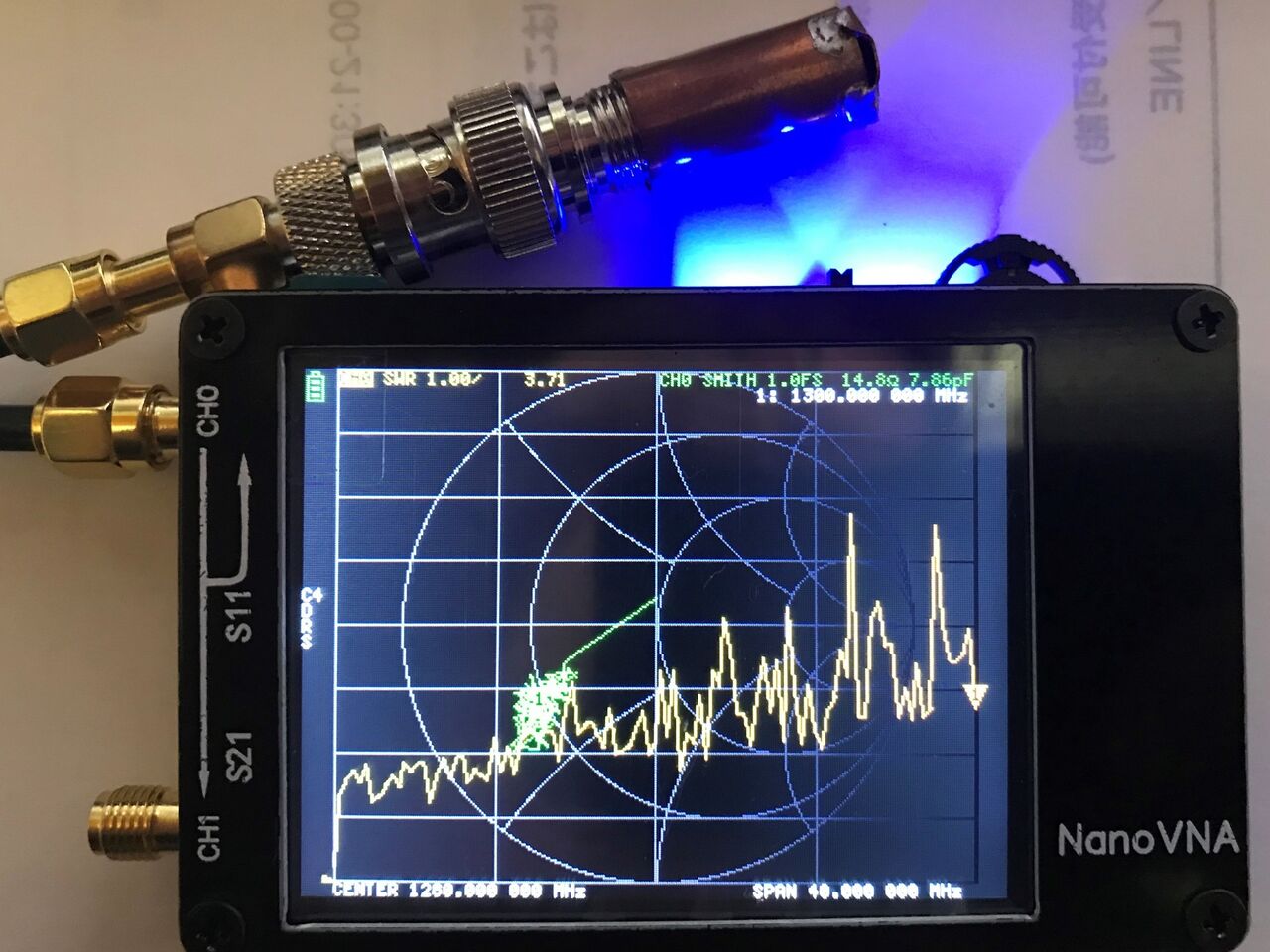

ちなみに、このダミーロードは1200MHzのSWRメーターを制作した時に作ったものですが、1200MHzでは使い物にならない事が分かりました。(^^;

続けて現在使用中のアンテナのSWRの測定をやりました。

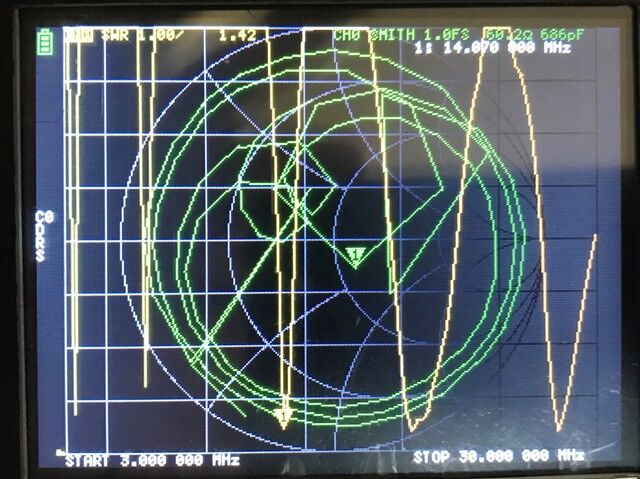

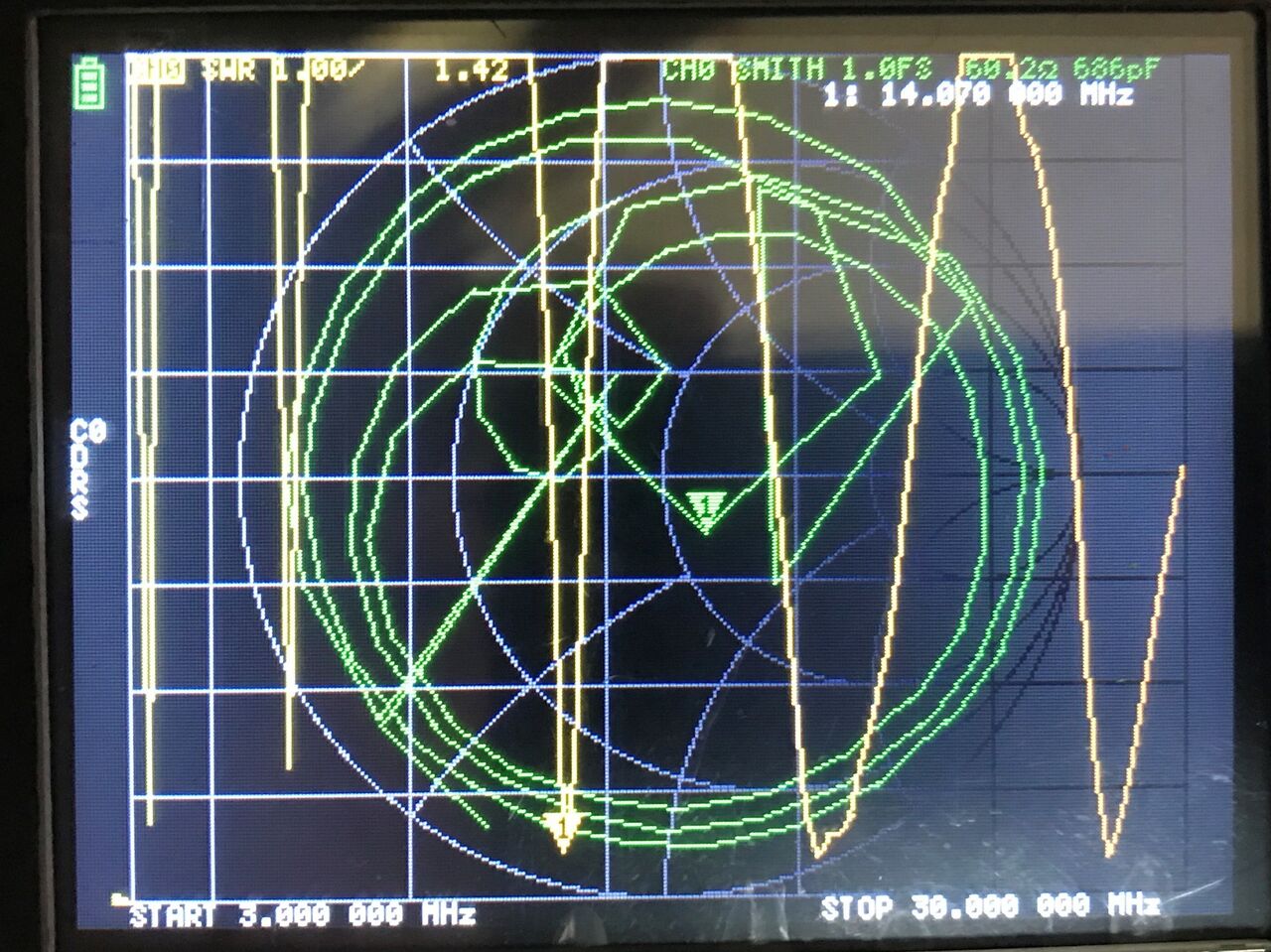

コメットの HF 5バンド ワイヤーダイポールのSWRチャートです。3MHz～30MHzを測定しました。
ちゃんと、3.5/7/14/21/28MHzに同調点があります。ただ7MHzのSWRが高いです。

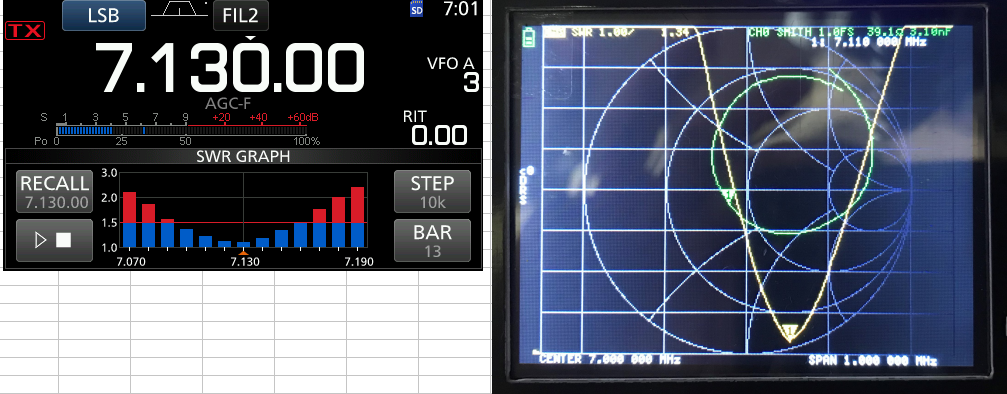

7MHzをセンターにしてスパン1MHzで測定しました。
左がIC-7300MのSWR測定機能で今年4月に測定したグラフですが、同調点が7.11MHzあたりで、ほぼ同じになっています。

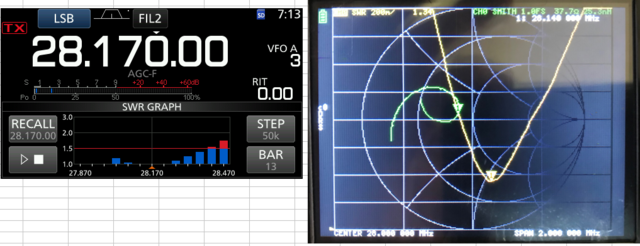

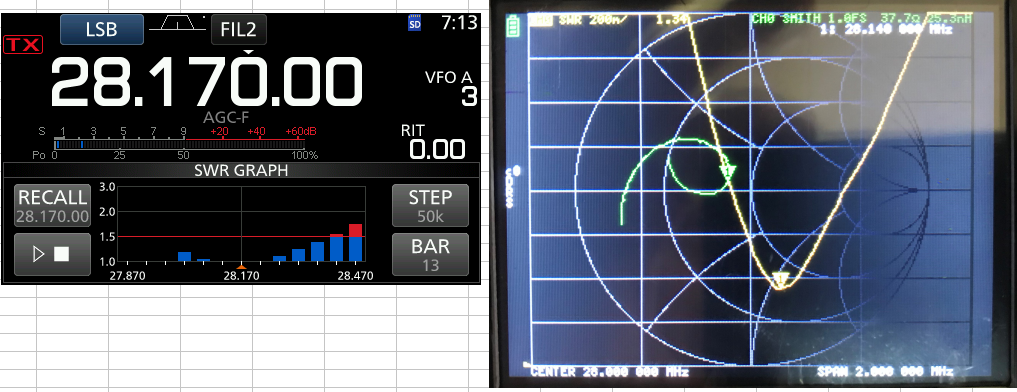

28MHzのSWRチャートです。こちらも、ほぼ同じ同調点になっています。

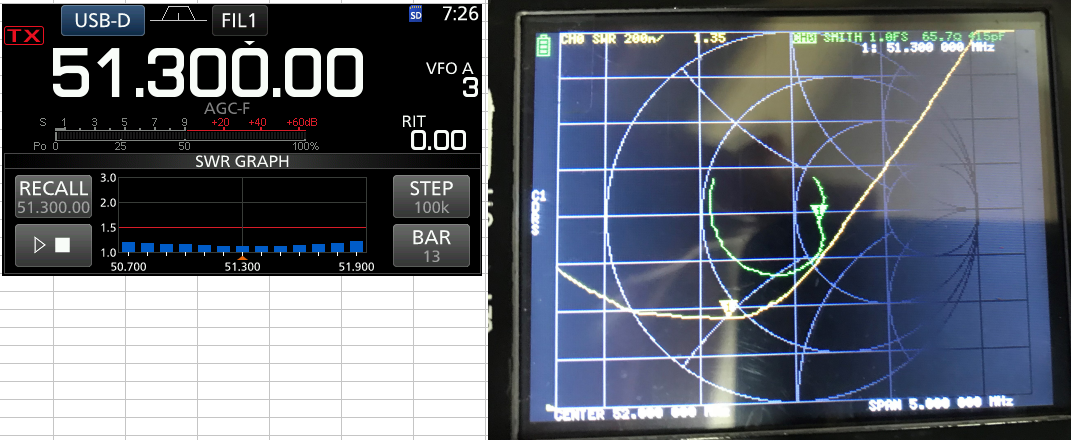

次は50MHzのHB9CVです。
5バンドダイポールと比べて同調点が広いですが、同じ同調点になっています。

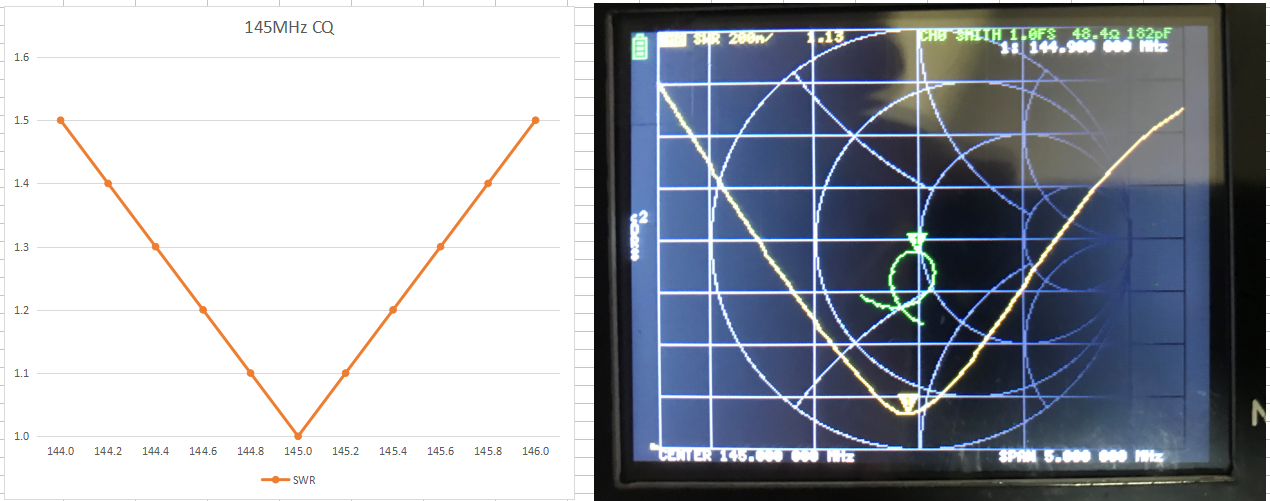

次は145MHz 4エレ キュビカルクワッドアンテナです。前回はキャリブレーションが怪しかったので再測定しました。
左側は制作時に外付けSWRメーターで測定したデータですが、ほぼ同じ同調点です。

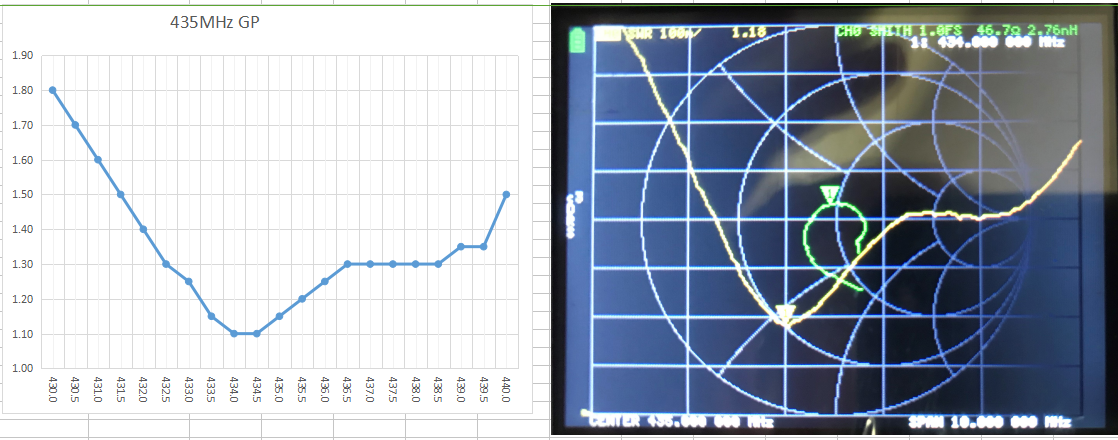

次は145MHz/435MHzの3段GPアンテナの435MHzのSWRです。こちらも前回測定が怪しいので再測定しました。
左のグラフはIC-9700のSWR表示をプロットしたものです。（IC-9700の画面の方が見やすいので。）
同調点が同じで、同じ形のチャートになっています。

ここまでの評価で435MHz帯までのSWR測定は問題ないようです。(*^^*)

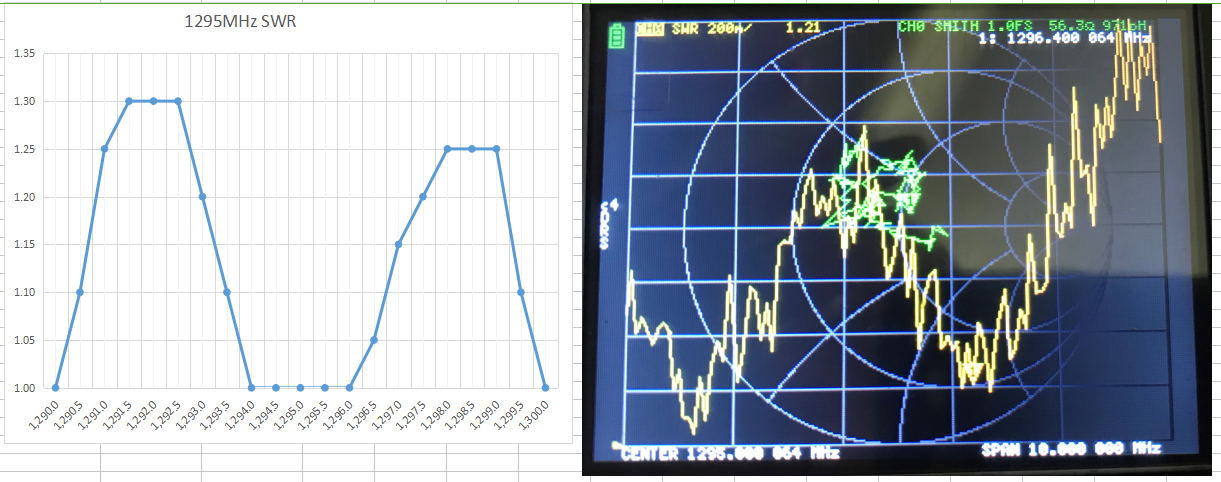

次に昨年制作した1200MHz 15エレ ループアンテナを測定してみました。
ノイズが多いです。1200MHzの測定は厳しいかも知れません。

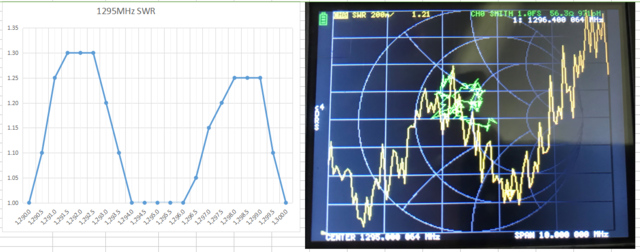

左側グラフはIC-9700のSWR表示をプロットしたものです。なんとなく同じような感じの波形になっていますが、同調点らしい周波数が少しずれています。
1200MHzループアンテナは20mの5D-SFAで接続しているので、リターンロスや多重反射の影響で正しいSWRが測定できません。
アンテナを下ろして直接測定してみないと駄目ですが、寒い時期にアンテナを下ろすのは嫌ですね。(^^;

1200MHzのアンテナ制作に使えるかどうか結論が出ませんでしたが、430MHz以下のアンテナ調整には十分使えそうです。
引き続き、いろいろ遊んでみます。
