先日の記事「iPhone7 バッテリー交換」で家内のiPhone7のバッテリー交換をやった話を書きましたが、味を占めて今度は自分のiPhone7のフロントパネル交換をやりました。
結果は．．．．．
失敗して復旧まで予想外に手間取ってしまいました。(-_-;)
また同じような作業をやるかも知れないので記録しておきます。

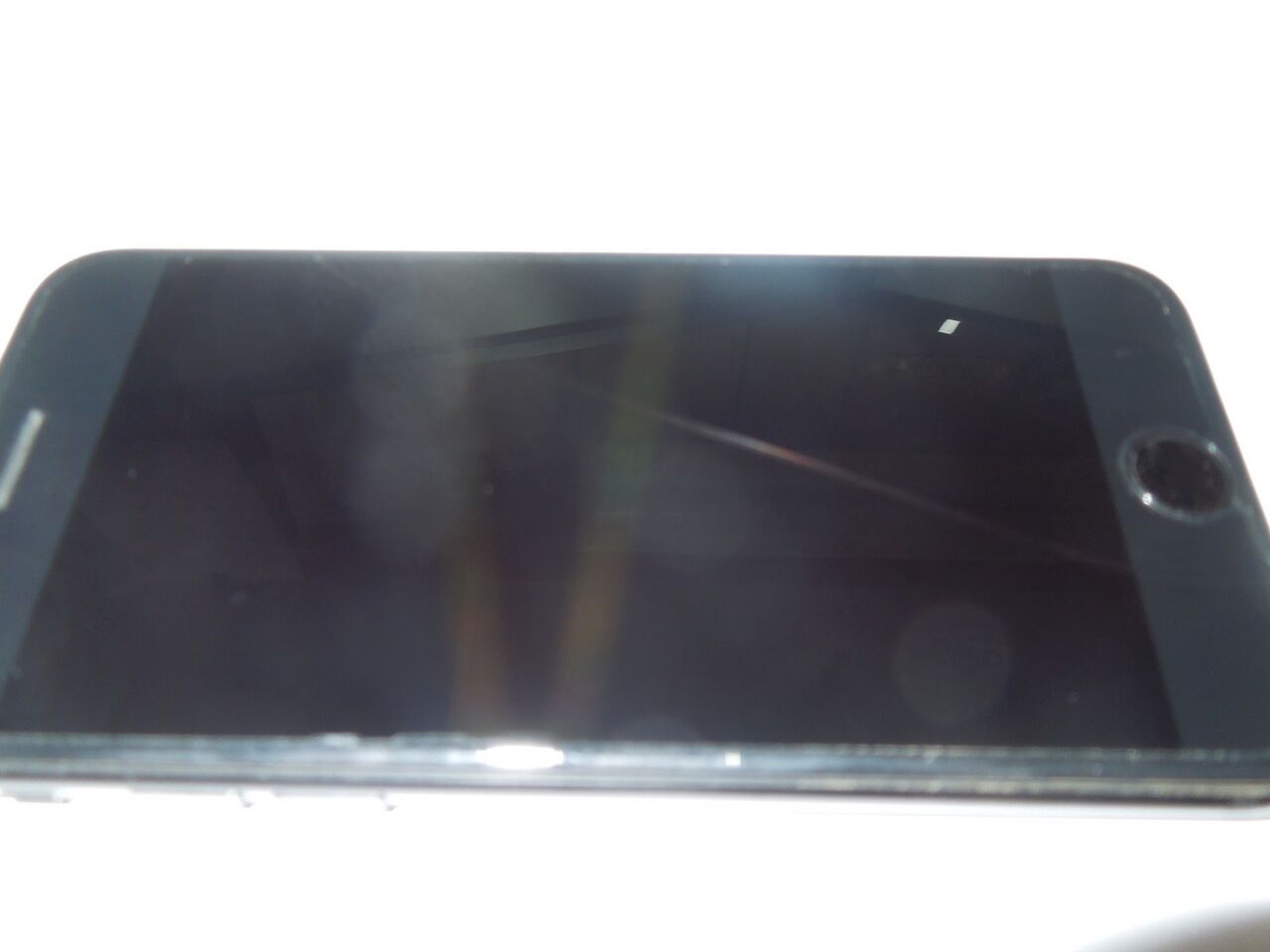

写真では分かりにくいですが、私のiPhone7はガラスに一筋のヒビが入っていました。半年くらい前に落とした時にヒビが入って、保護ガラスが割れただけと思ったら本体ガラスにヒビが入っていました。

動作は問題なかったので保護ガラスを交換して使っていましたが、家内のiPhone7のバッテリー交換が難しく無かったので、私のも修理する事にしました。

家内のiPhone7バッテリー交換の後にAmazonで以下を注文しました。
　進化版iphone 7 フロントパネル Brinonac液晶パネル 修理用交換用LCD 修理工具付き iphone 7黑 対応機種 A1660、A1778、A1779 　￥2,799

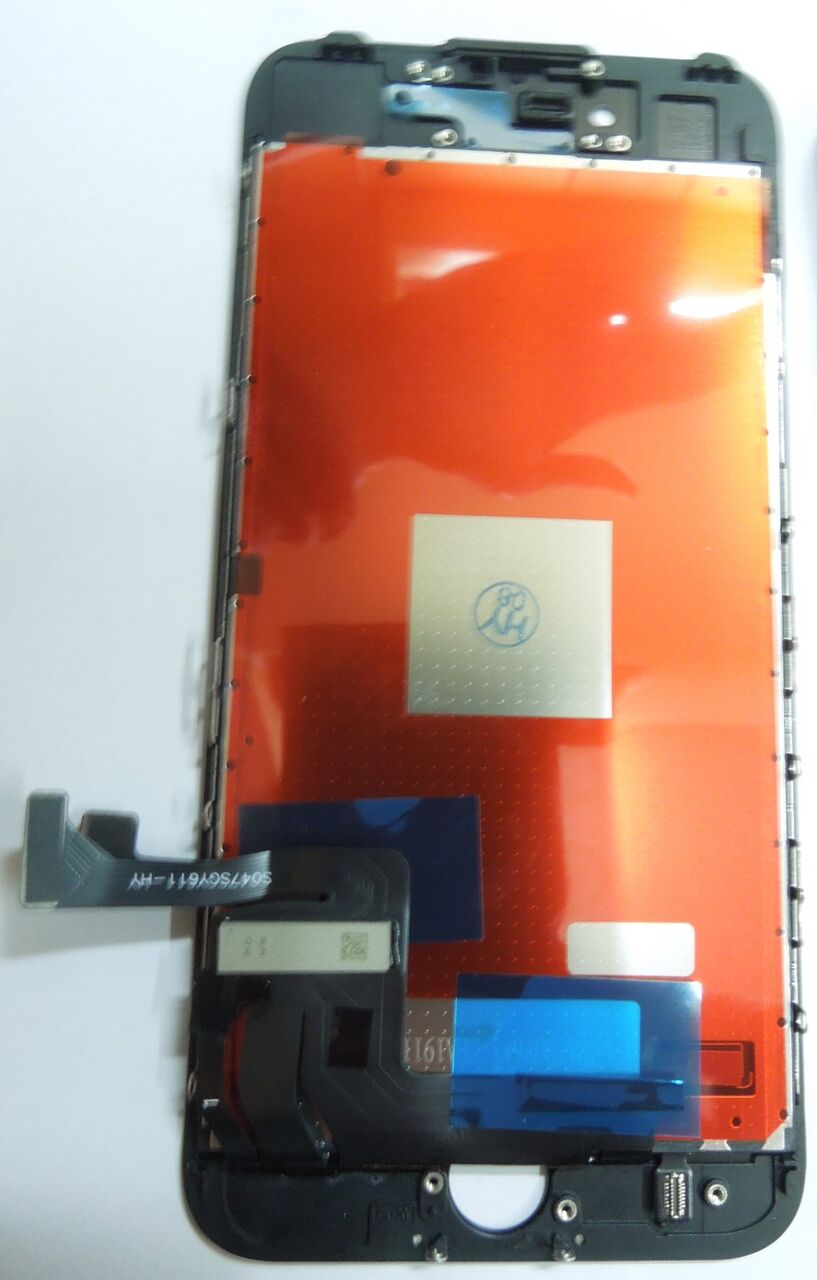

届いたフロントパネルです。

他に今回両面テープで固定された部品を剥がす作業があるのでヘラを購入しました。
　ミネシマ ヘラセット (TM-3) ￥1,699

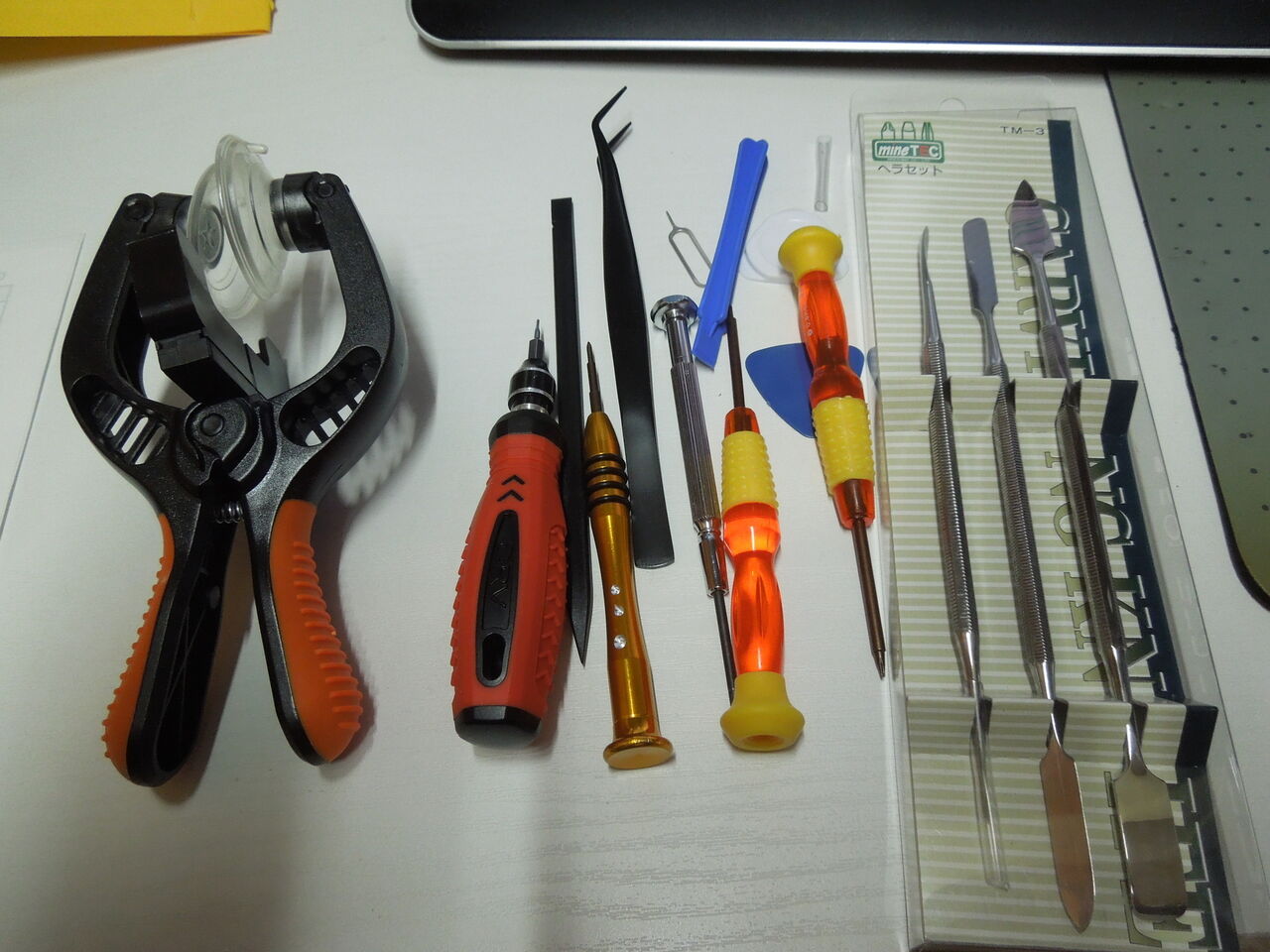

工具一式です。


2月10日に交換作業をやりました。

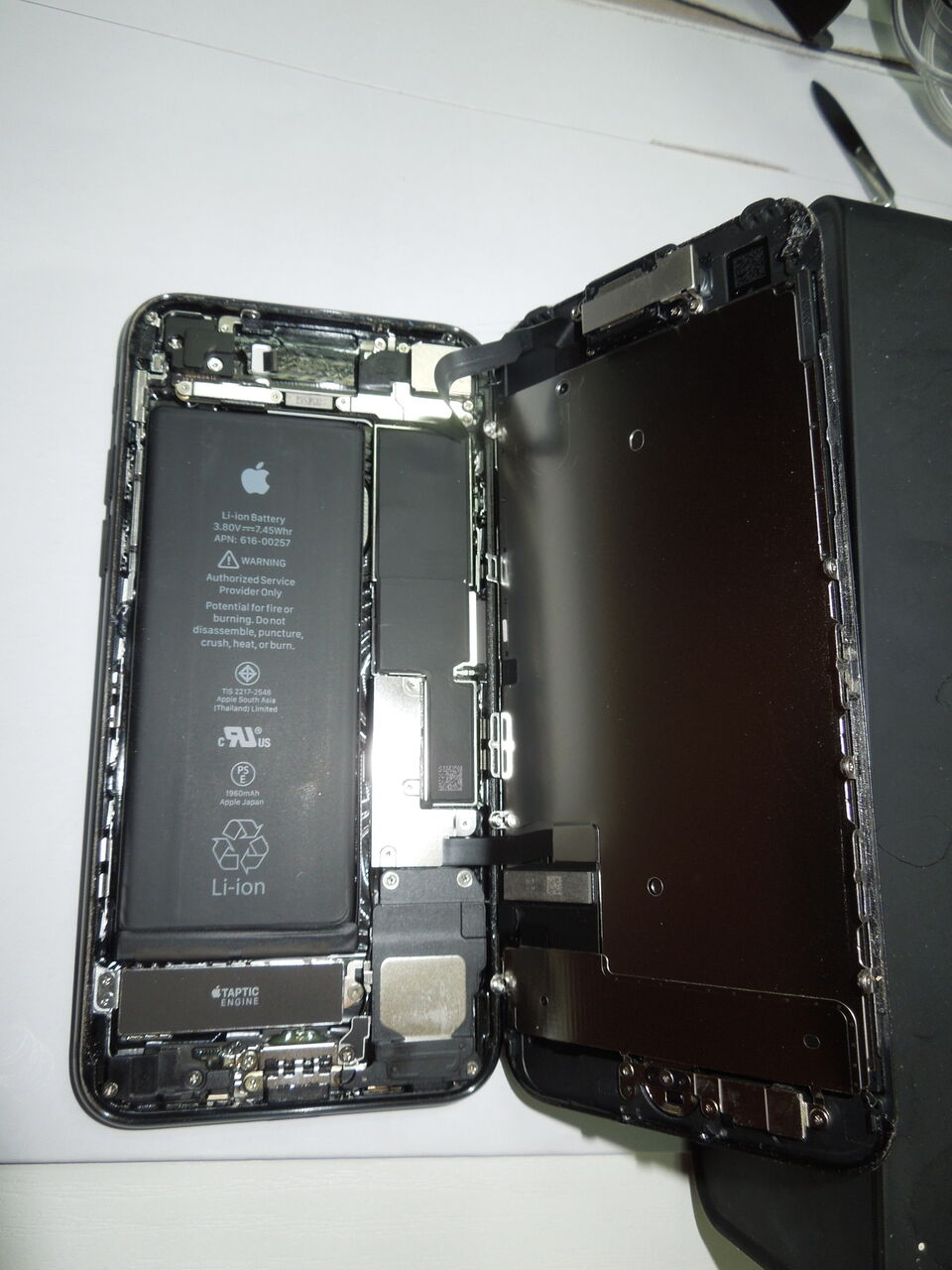

一度、アップル正規サービスプロバイダで電池交換をやっているせいか、簡単に開くことができました。(ドライヤーは使いました。）


ここまでは順調だったのですが、これからが大変でした。
フロントカメラモジュールのフレキシブルケーブルが両面テープで接着されているのでヘラで剥がしましたが、ヘラを入れる場所がまずくて近接センサーのチップを外してしまいました。(^^;

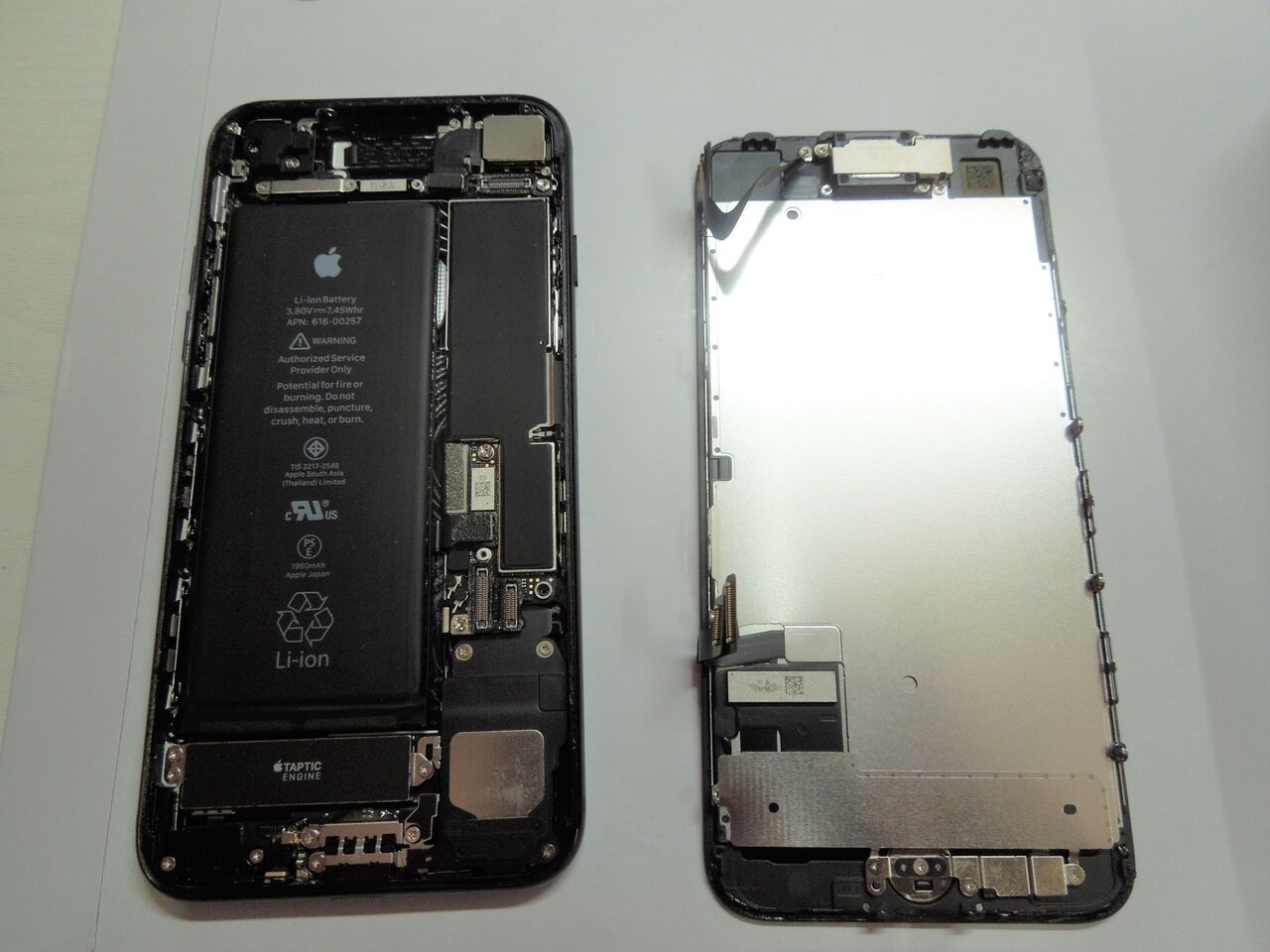

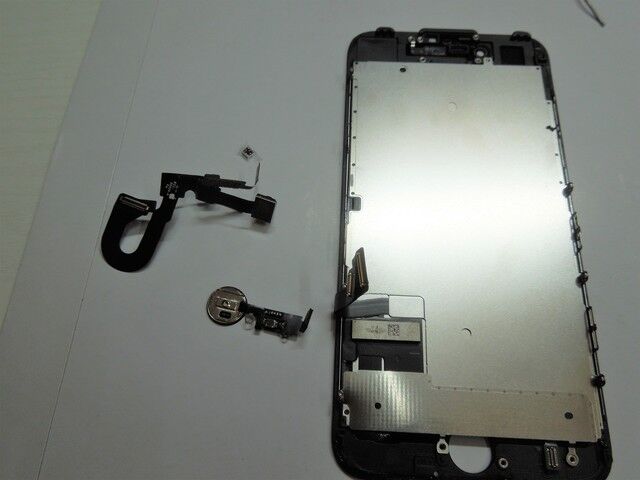

写真左側の上がフロントカメラモジュールで、下がホームボタンモジュールです。

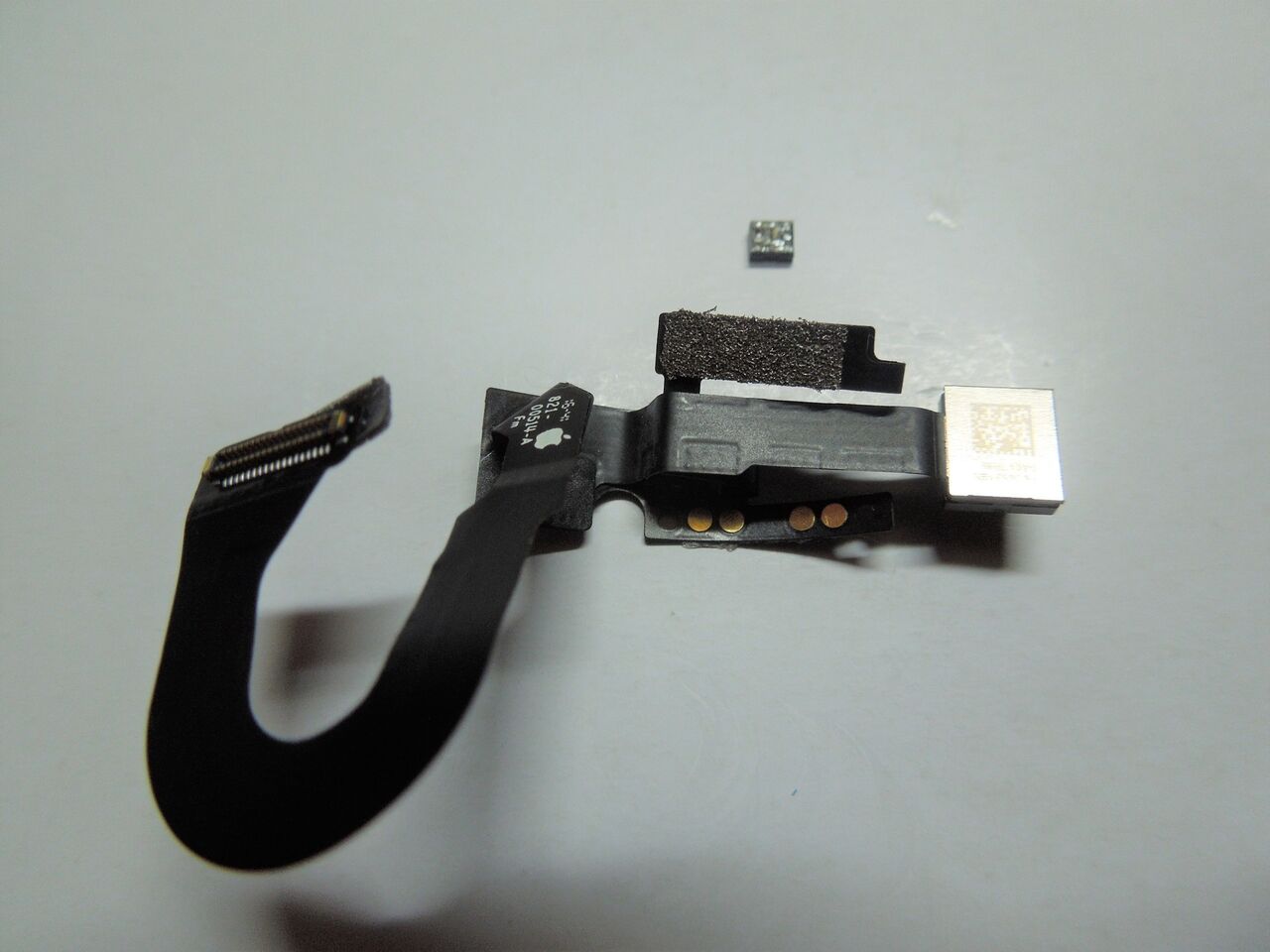

フロントカメラモジュールにはフロントカメラの他に近接センサーと環境光センサーが付いています。近接センサーはフレキシブルケーブル(基板）にハンダ付けされていましたが、ハンダを剥がしてしましました。

工場ならチップのハンダボールを再生してハンダ付けをやり直してくれる人がいましたが、私の腕では不可能です。(^^;

新しいフロントパネルにホームボタンモジュールと(近接センサー無しの)フロントカメラモジュールを取付て再組立てしました。

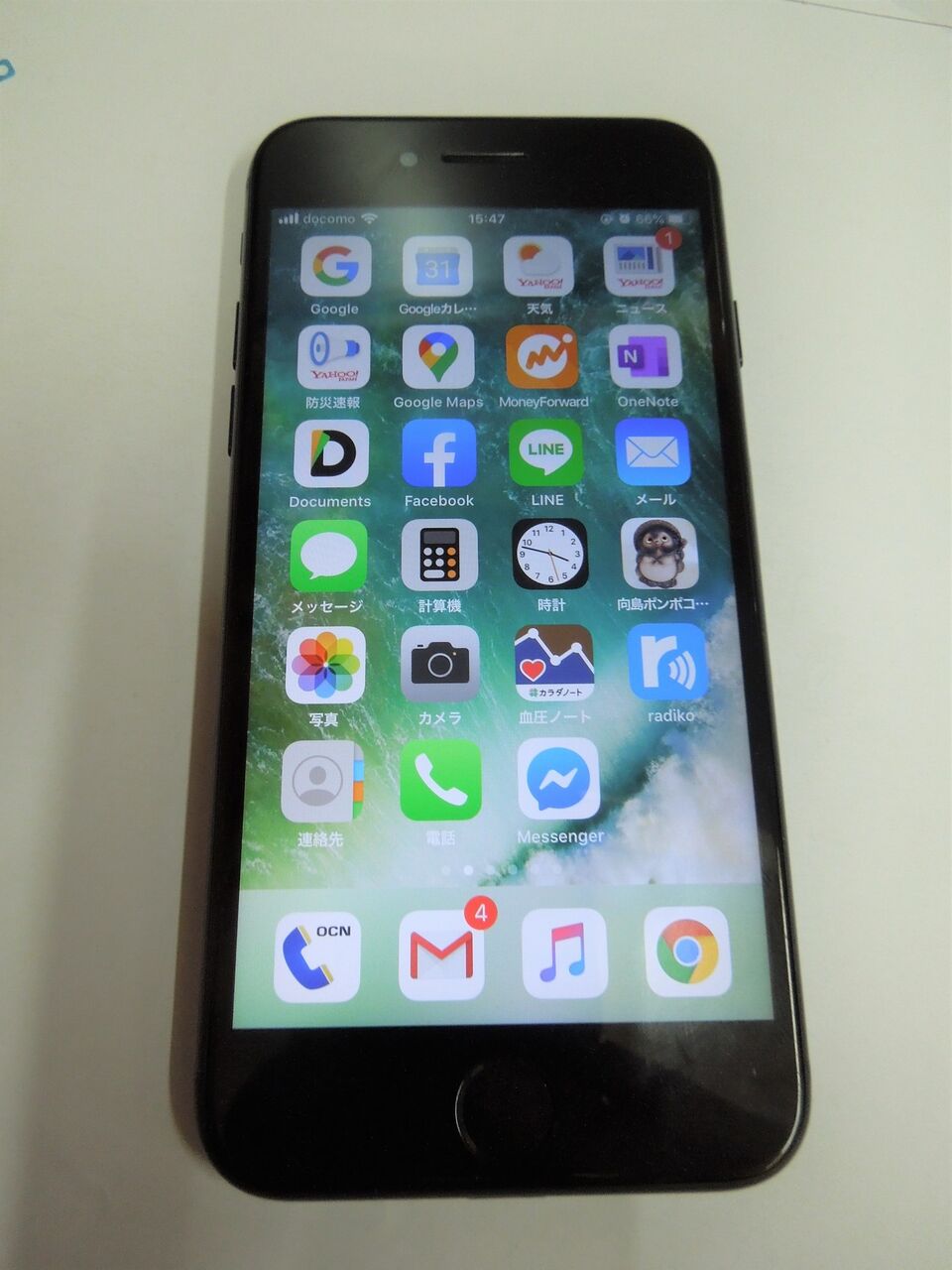

近接センサーが無いと起動しないのではと心配しましたが、無事に起動しました。

新しいフロントパネルはプラスチックモールドの精度が悪いのか勘合が良くありません。Lightningコネクタのネジを止めれば問題ありませんが、ネジ止め前は右下が少し浮きあがります。他に液晶の色味が青っぽくなりました。
まあ、中国製互換部品はこんなものでしょう。(^^;

当然ですが、近接センサーが無いので電話中に近接センサーを手で覆っても画面が暗くなりません。
とりあえず使えますが、電話中に耳が画面に触れると誤動作する恐れがあります。(^^;

仕方ないので、Amazonでカメラモジュールを追加注文しました。
　Vimour フロントカメラモジュール近接センサー+マイクフレックスケーブル交換部品 対応iPhone 7 ￥1,560

今日の午後、フロントカメラモジュールの交換を行いました。
フロントカメラモジュール交換作業は別記事にしましたが、なんとか復旧して近接センサーが動作するようになりました。

思わぬ手間と費用がかかってしましました。
これからフロントパネル交換に挑戦される方は、フロントカメラモジュール付きのものを購入されることをお勧めします。
千円くらい高いですが、腕に自信のある方以外はフロントカメラモジュール付きのものを選ぶ方が無難だと思います。
個人の意見です。(笑)
