先の記事「iPhone7 フロントパネル交換 失敗」でカメラモジュールを破損した話を書きましたが、本日、カメラモジュールを交換したので記録しておきます。

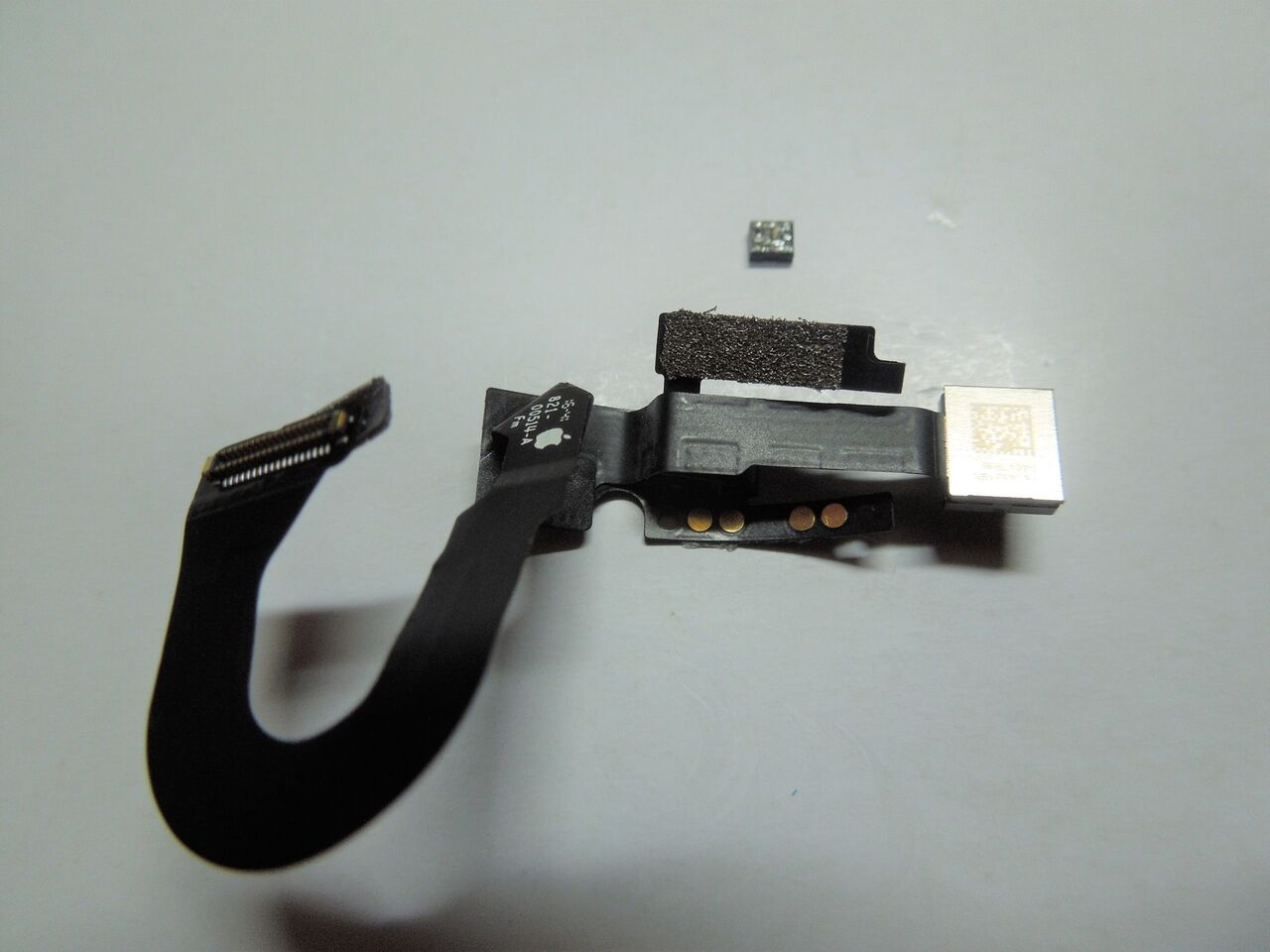

私のiPhone7のフロントパネルガラスが破損していたので交換しましたが、元のフロントパネルからカメラモジュールを外すときに近接センサーのハンダ付けを剥がしてしまいました。
このため、Amazonで新しいカメラモジュールを購入しました。
　Vimour フロントカメラモジュール近接センサー+マイクフレックスケーブル交換部品 対応iPhone 7 ￥1,560

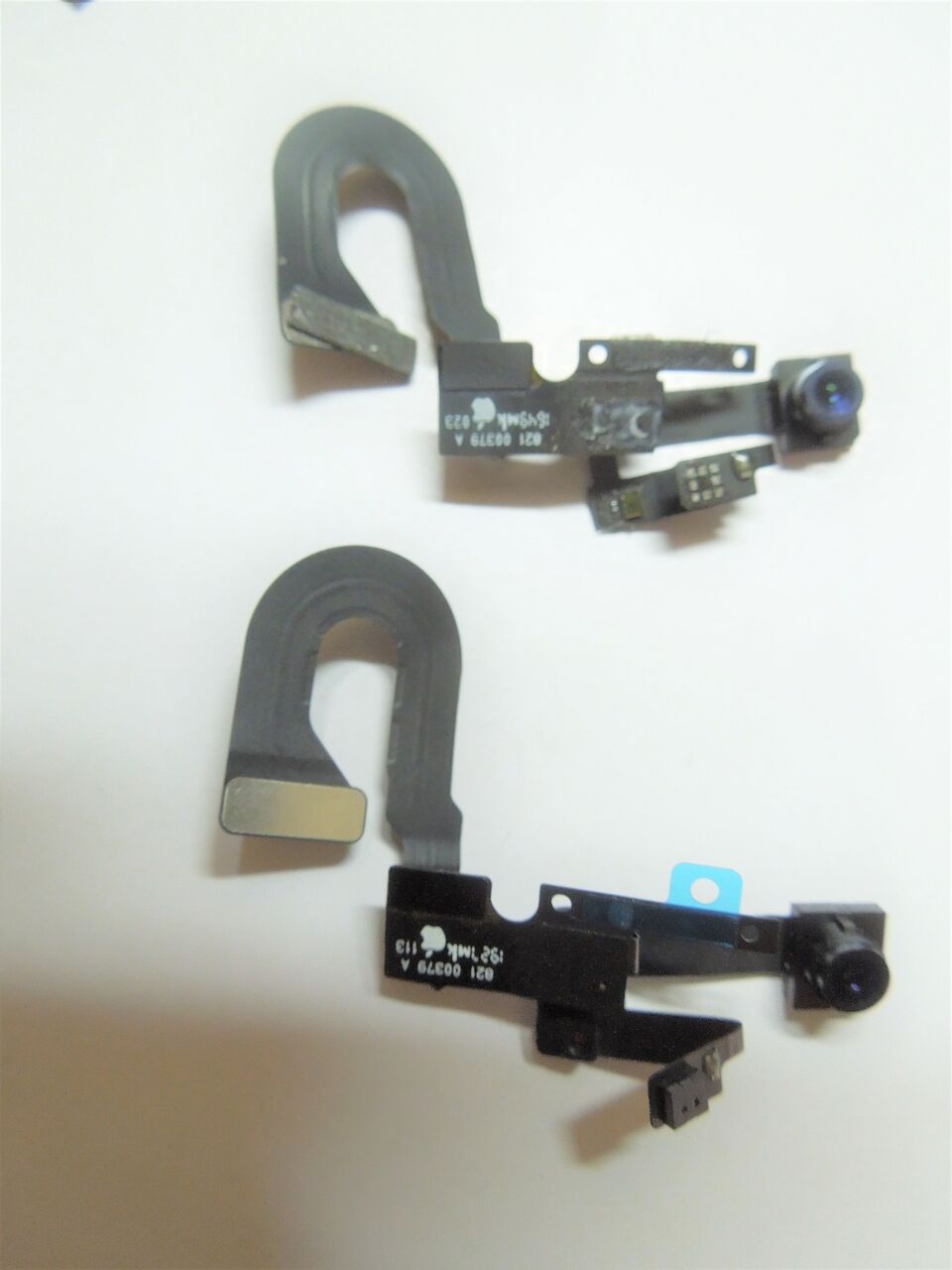

上が壊れたカメラモジュール、下が新しいカメラモジュールです。

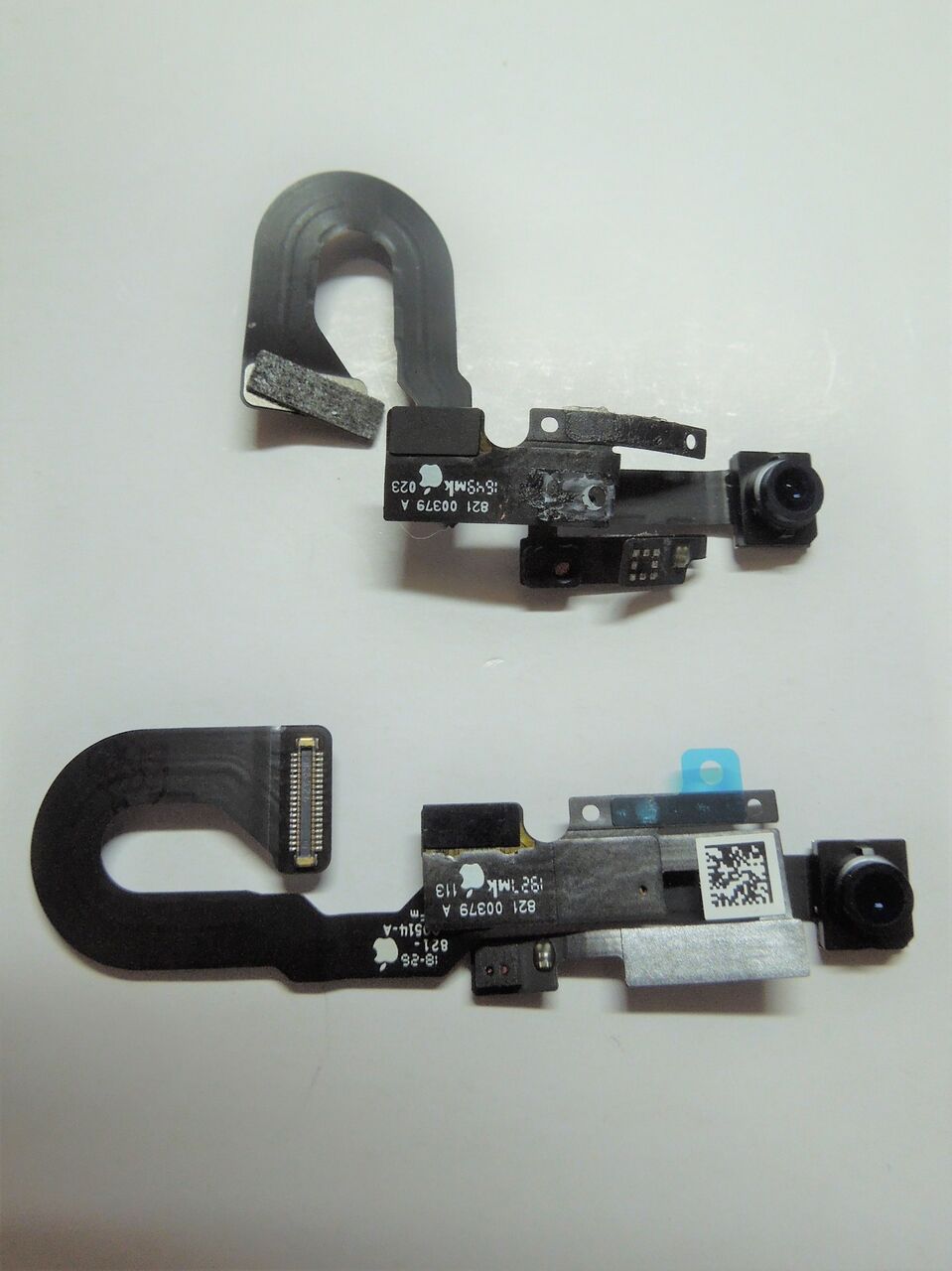

フレキシブル基板のフォーミングがされていないので元のカメラモジュールを参考にフォーミングしました。

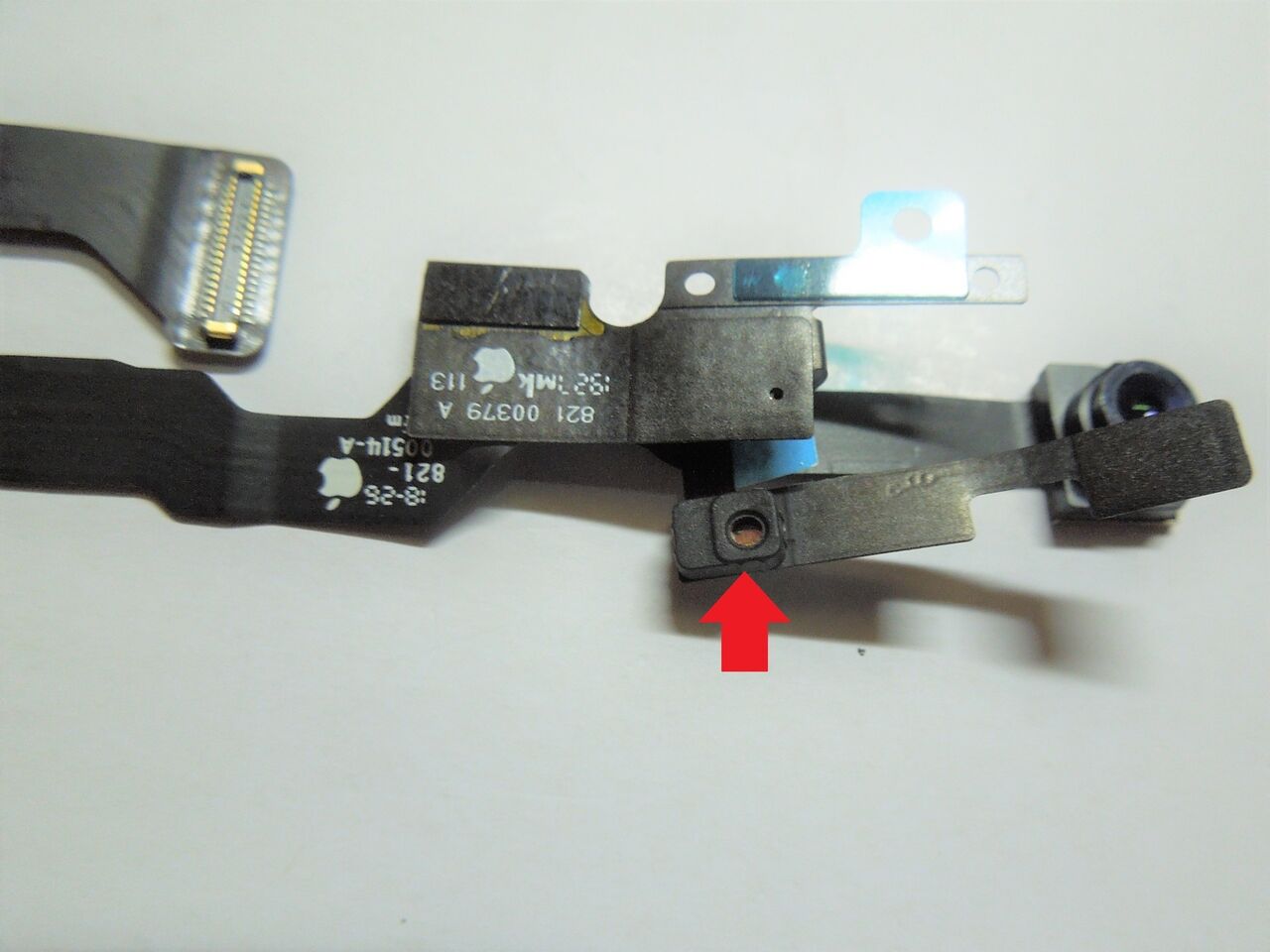

環境光センサーのカバーを元のモジュールから外して付け替えました。

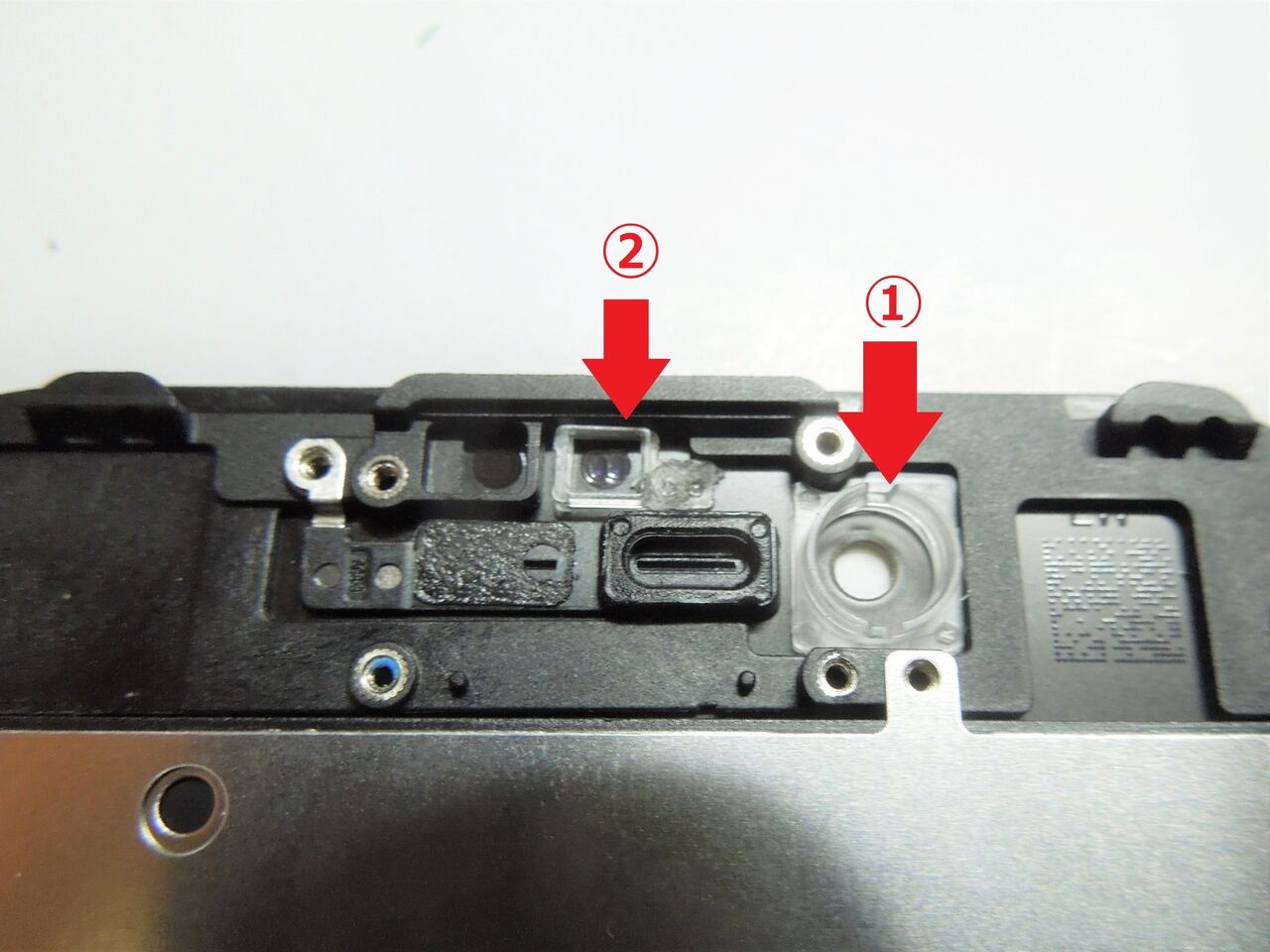

今回交換したフロントパネルにはフロントカメラ①と環境光センサー②のホルダーが付いていなかったので、古いフロントパネルから外して新しいパネルに付けました。
環境光センサーホルダーは位置が決まらないので両面テープで止めました。

他に環境光センサーの上側の押さえシール？が無かったので古い方から外して貼りました。くしゃくしゃになりましたが。(^^;

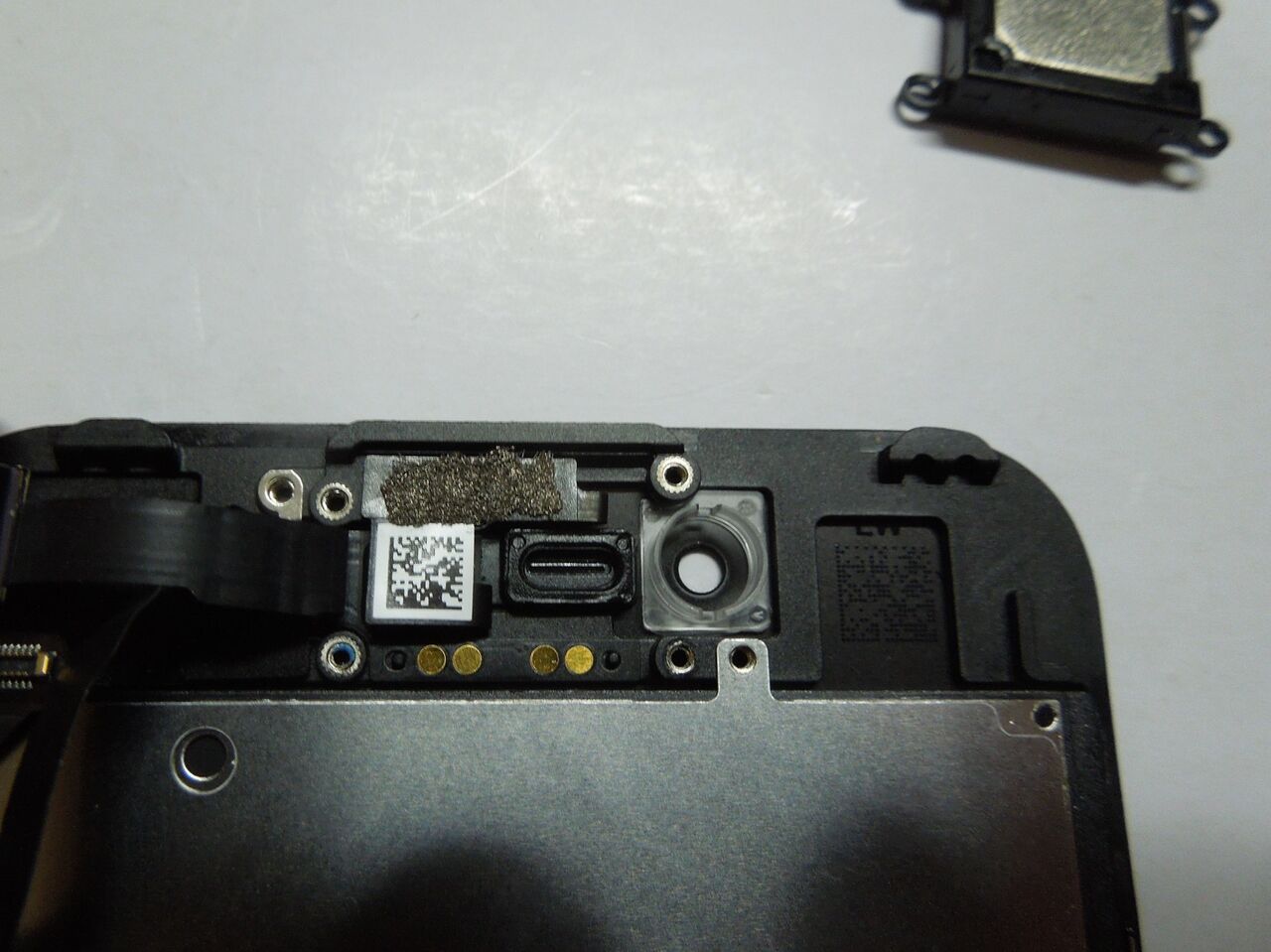

以上でフロントカメラモジュールをセットして、イヤースピーカーを付けて再組立てしました。

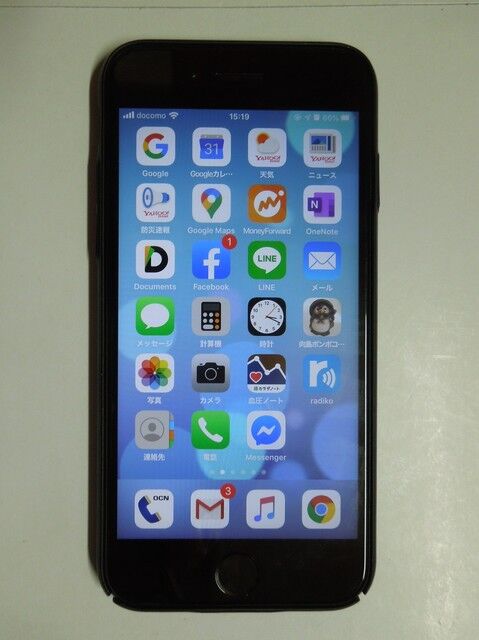

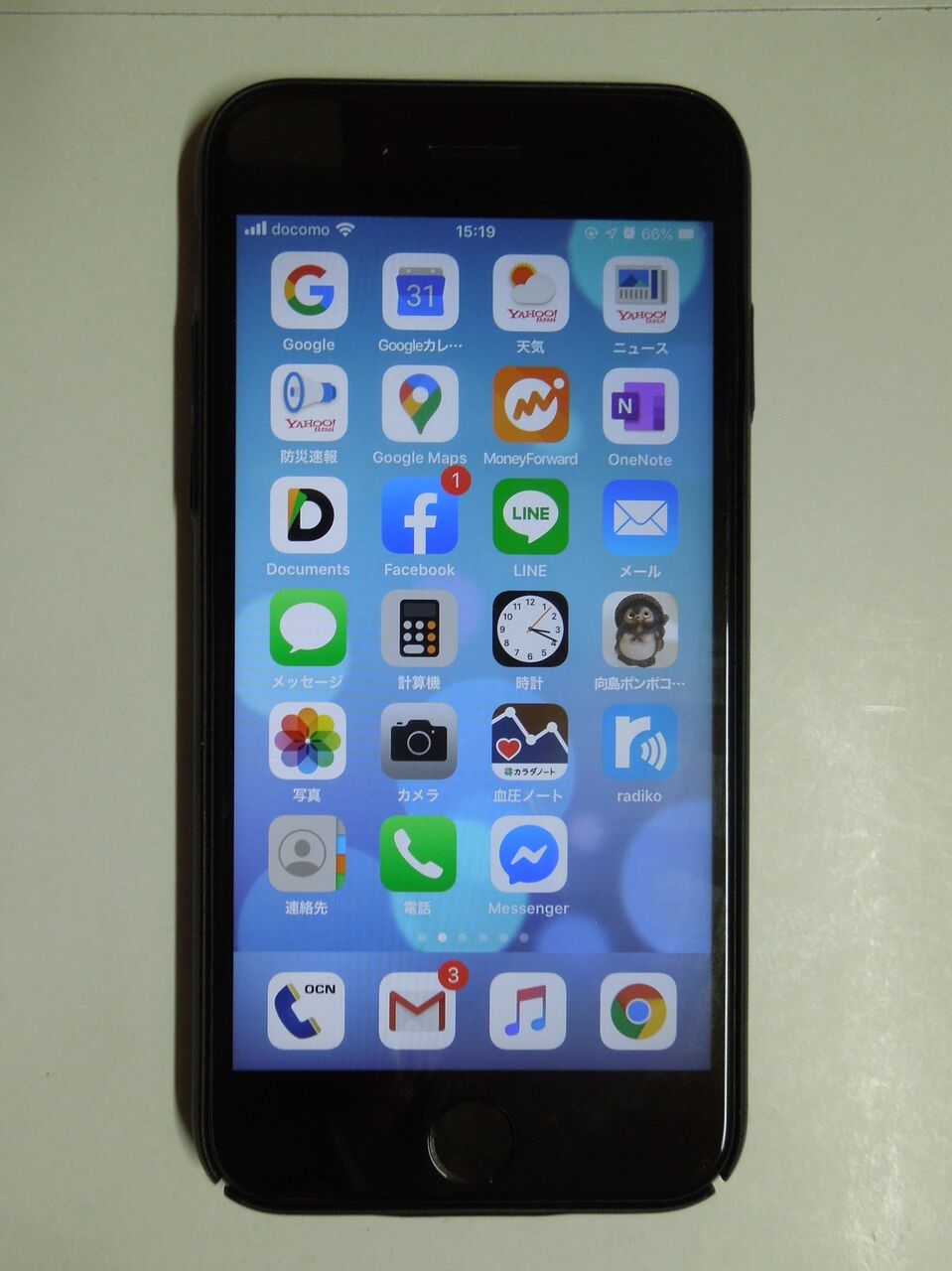

組立後に電源を入れたら無事に起動しました。

フロントカメラモジュール関連の機能確認をして問題ありませんでした。
フロントカメラはカメラアプリで自画像を映して正常に映ればＯＫです。
イヤースピーカーは電話して相手の声が聞えればOKです。
環境光センサーは「設定」の「画面表示と明るさ」の画面で、環境光センサーを覆って明るさレベルが下がればＯＫです。
近接センサーは通話中にイヤースピーカ部分を手で覆って画面が暗くなればOKです。

先の記事でも書きましたが、フロントパネル交換はフロントカメラモジュール付きのものを使うのが無難だと思います。
両面テープで貼りつけられたカメラモジュールを外すのはなかなか難しいです。また、環境光センサーホルダーなど古いものから外して使う部品もあり面倒です。

(2月22日 追記）

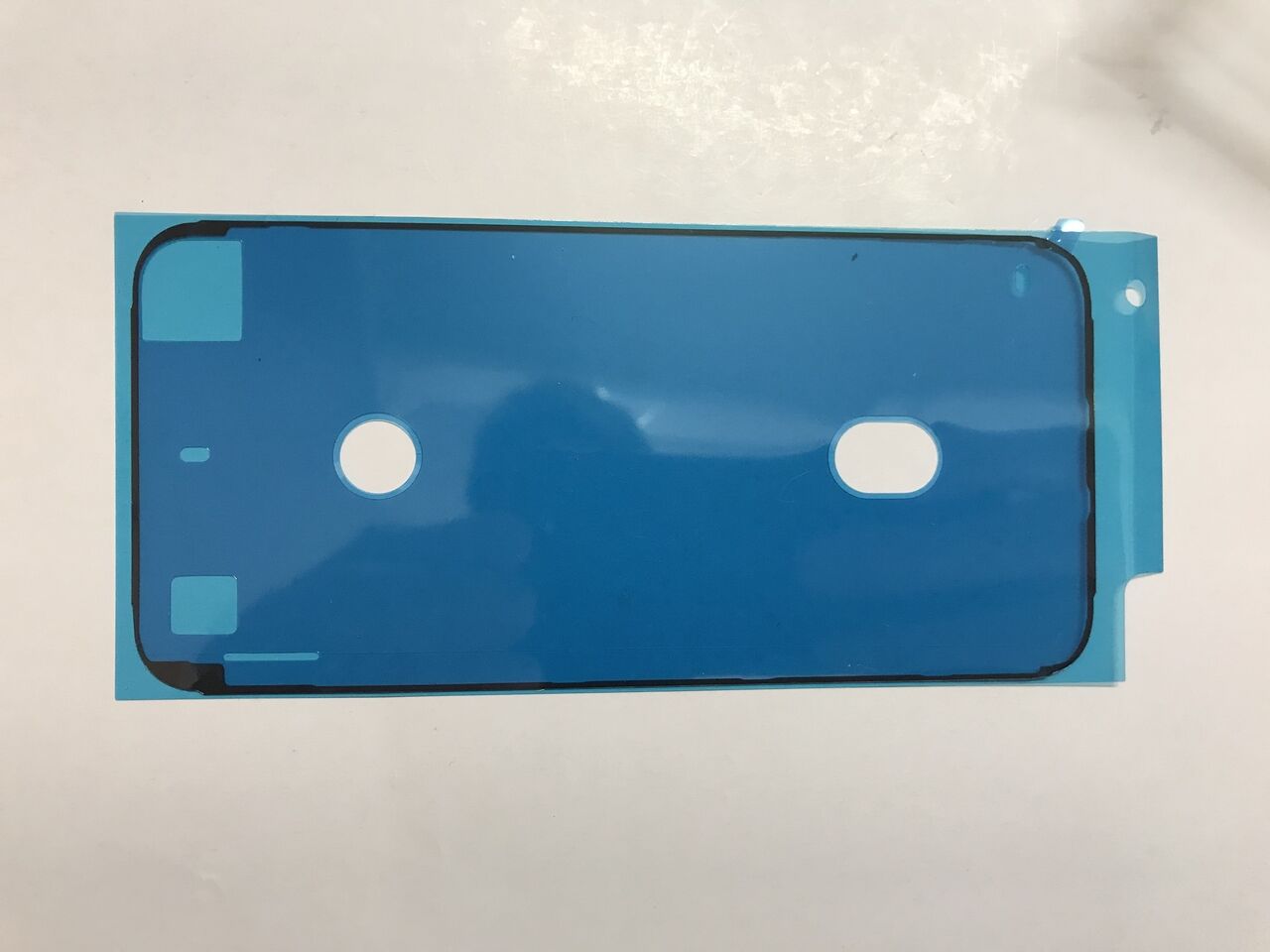

その後、問題ないようなので防水用シーラントグルーを付けました。
購入したフロントパネルに同封されていたものを使いましたが、家内のiPhone7 のバッテリー交換用に別に購入したものと違って片方の保護シートにシーラントグルーが付けられていて貼りにくかったです。
別に購入したものは裏表の保護シートの他にシーラントグルーの幅の保護シートがあって、その保護シートにシーラントグルーが付いていました。シーラントグルーは別に購入したほうが良いと思います。
