3月初めから4月中までかけて別棟の6畳和室をフローリングにしましたが、その6畳にエアコンを付けました。
エアコンの設置は2016年にこちらに引っ越してきた時にエアコン交換をやって以来です。前回は古いエアコンの撤去作業がありましたが、今回は新規取付です。
エアコンは今回もパナソニックの廉価モデルを使いました。
エオリア CS-229CF 41,000円
夏が近づくと高くなりそうなので、3月に前年モデルを買っておきました。でも、あまり安く無かったです。(笑)
すぐ設置するつもりが、他にやる事が多くて先送りになっていました。(^^;

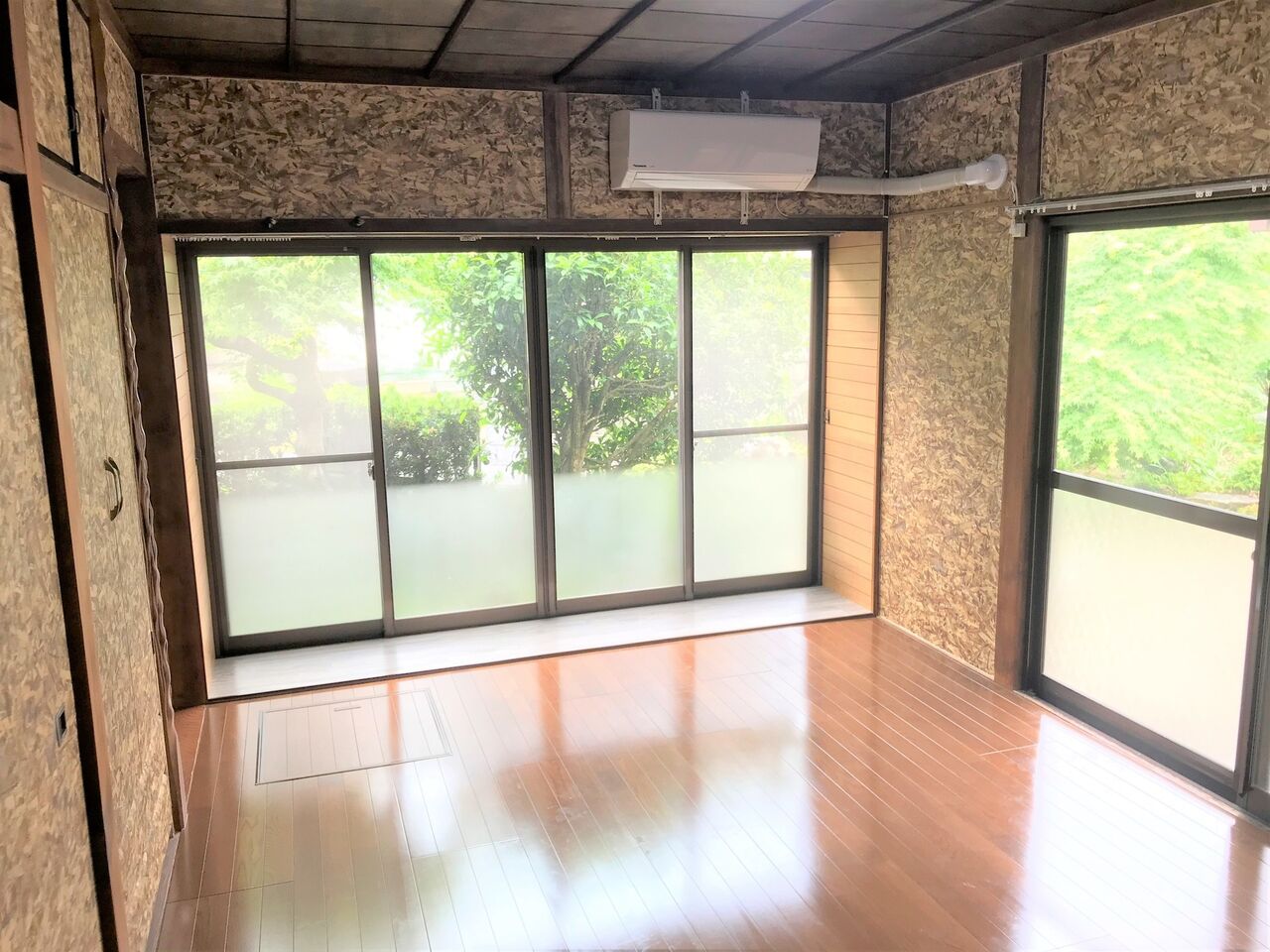

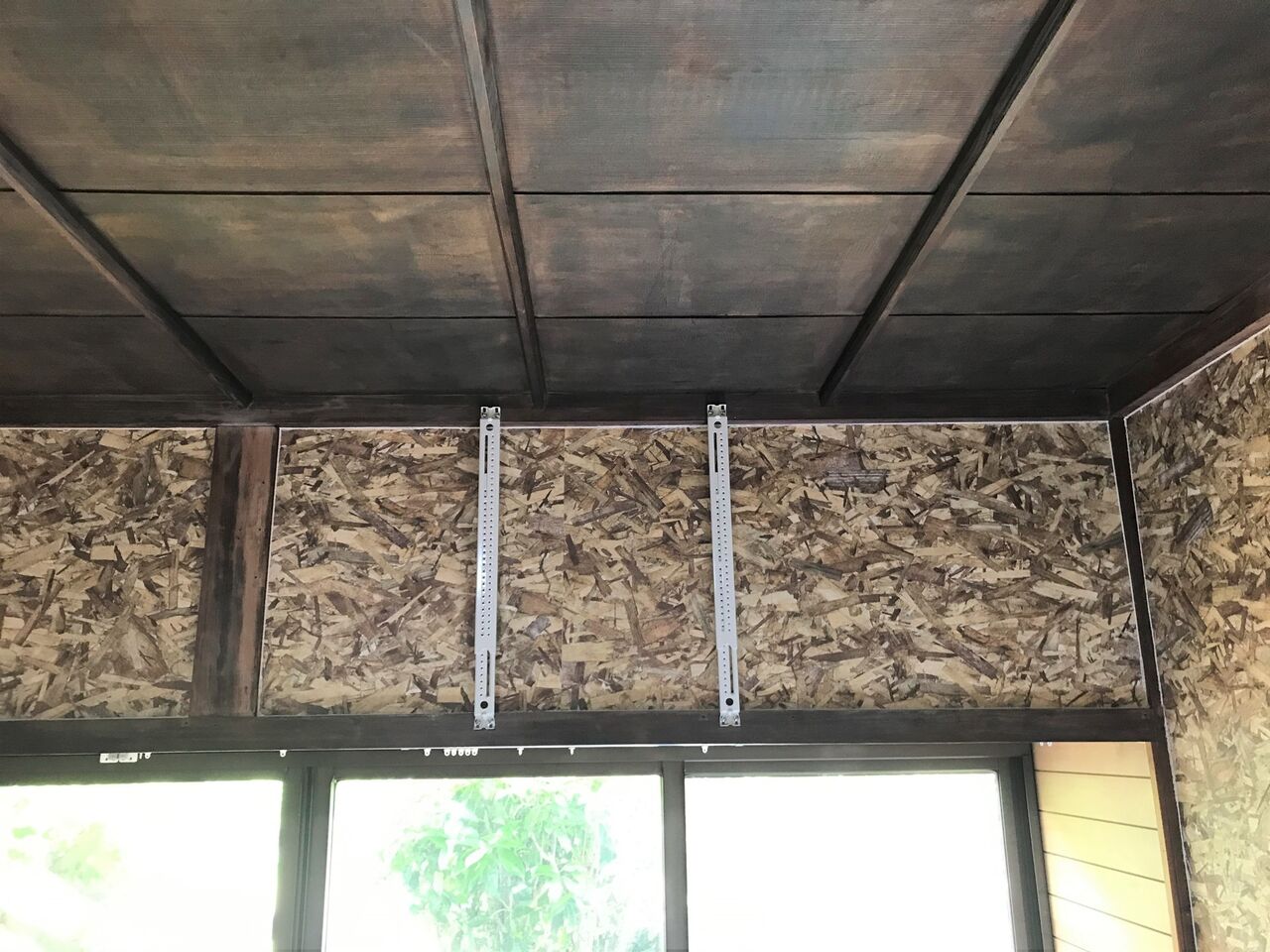

最初に廻り縁と鴨居の間にタテ桟を付けました。室内機設置場所は今回設置した右側の壁でも良かったのですが、幅が狭いのと送風方向が良く無いので南側の掃き出し窓の上にしました。

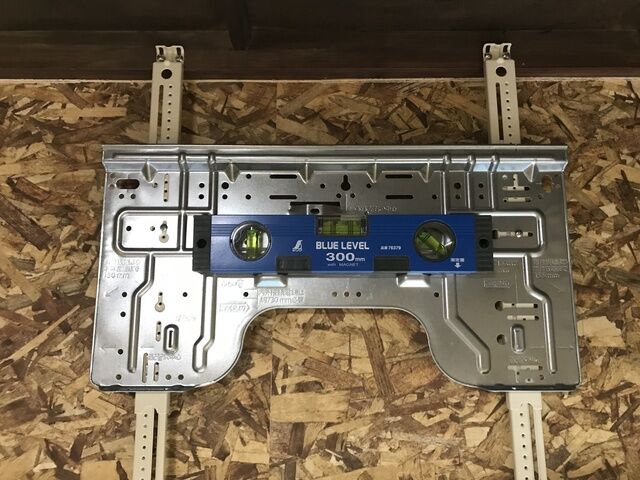

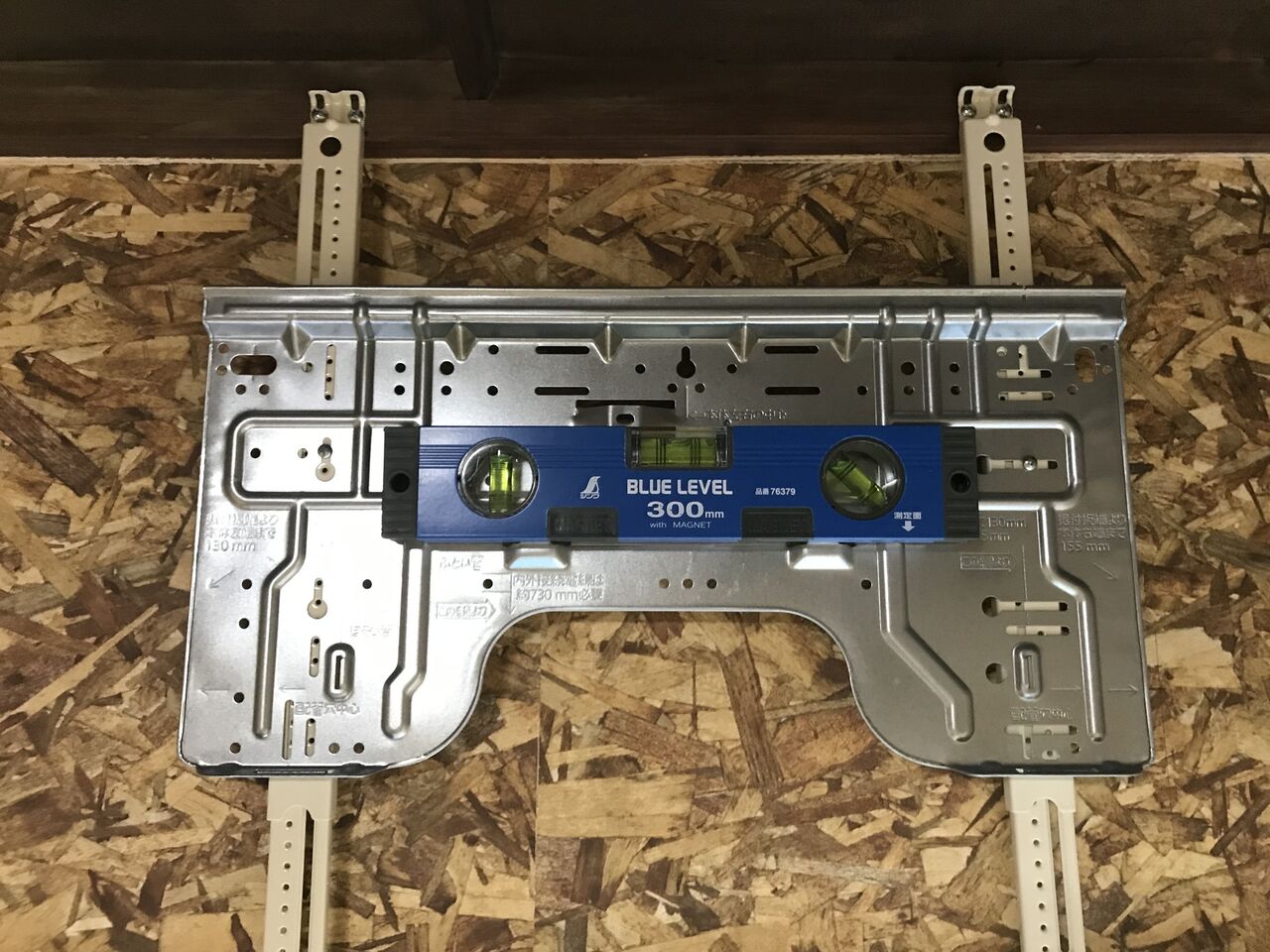

次に室内ユニット据付板を水平出しをして取付けました。
室内ユニットの配管は右出しになりますが、配管出口が壁の配管穴より3cm高くなるようにしました。
据付板に室内ユニットを引掛けて室内ユニットの設置完了です。

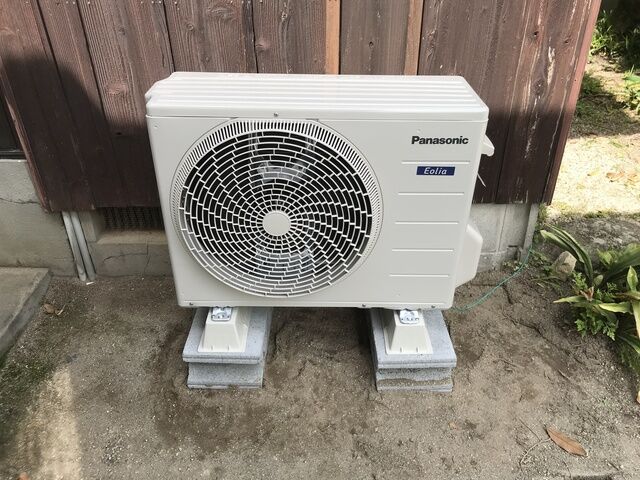

次に室外ユニットを設置しました。下にブロックと架台を置いてを設置しました。架台に室外ユニットをネジ止めしてありますが、今回は錆びないようステンレス木ネジを使いました。（前回設置のネジが錆びてきたので）
次に配管と電線の接続をやりました。

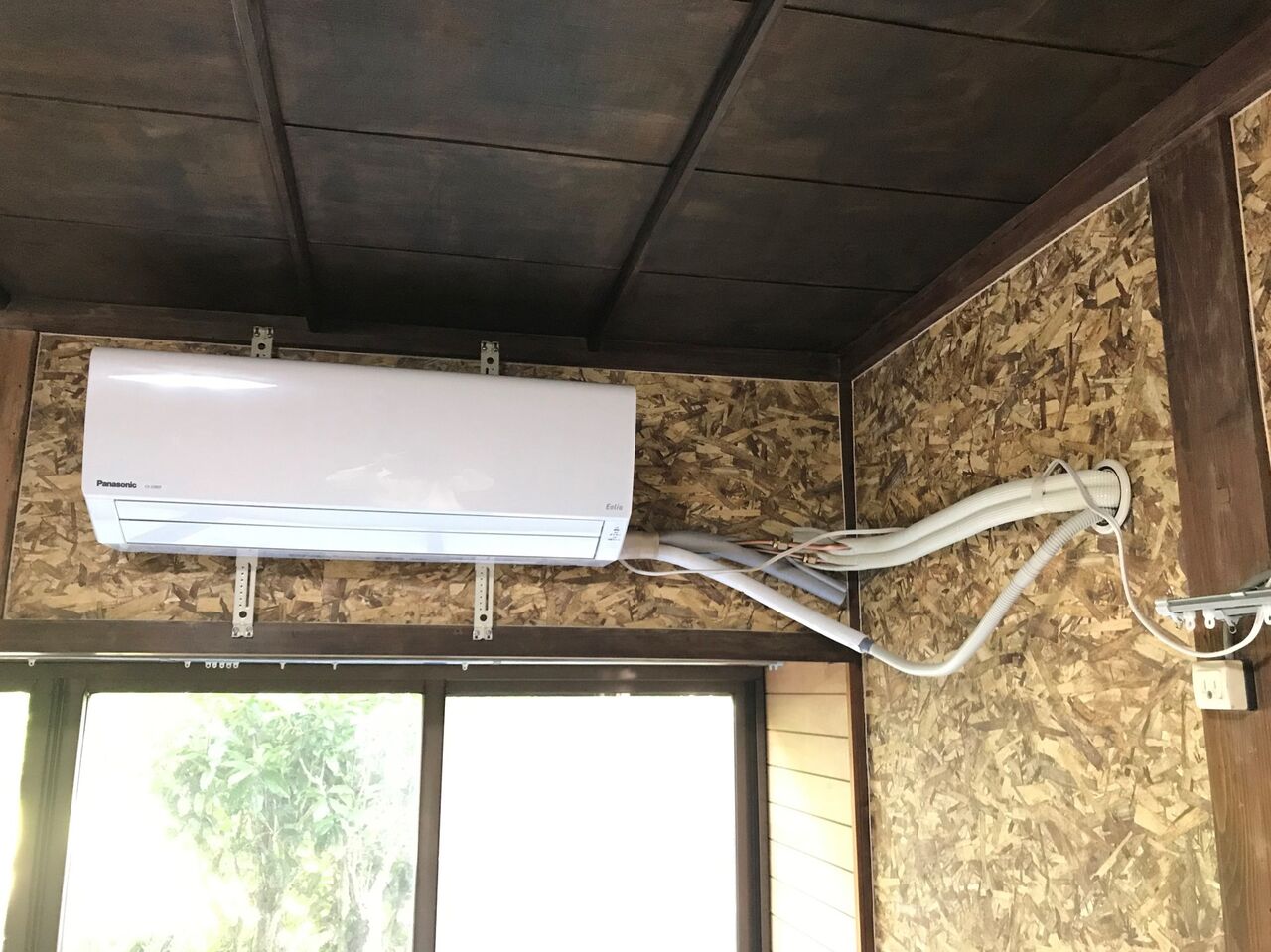

フレア配管セットを配管穴を通して室内ユニットと室外ユニットに接続しました。長さは4mでぴったりでした。接続部はエアコン組み付けオイル（エアコンパル）を塗布してネジ止めしました。ドレンホースは配管セットに入っていた3mのものをつないで配管穴から出しました。
室外ユニットと室内ユニットの配線はVVF1.6x3C 5mを使いました。
接続部は後でトルクレンチで締めます。

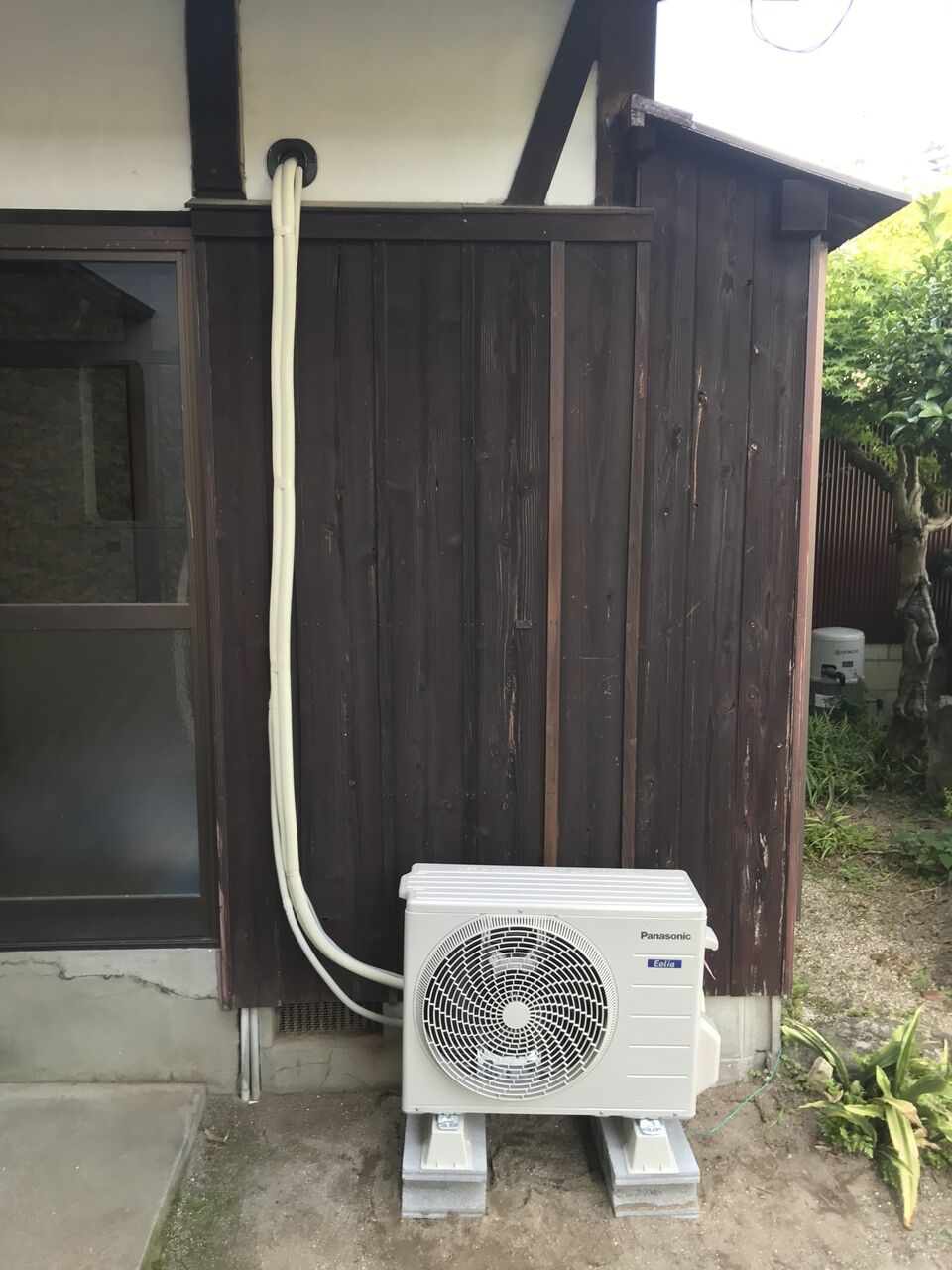

屋外配管は配管穴から下に下して右側の室外ユニットに接続しました。
壁の配管穴は昔のエアコン用穴を広げて使いました。配管穴は室外ユニットの真上あたりに穴を開けた方が配管が短くて済みそうですが、筋交いを切りそうなので新しい穴を開けるのはやめました。

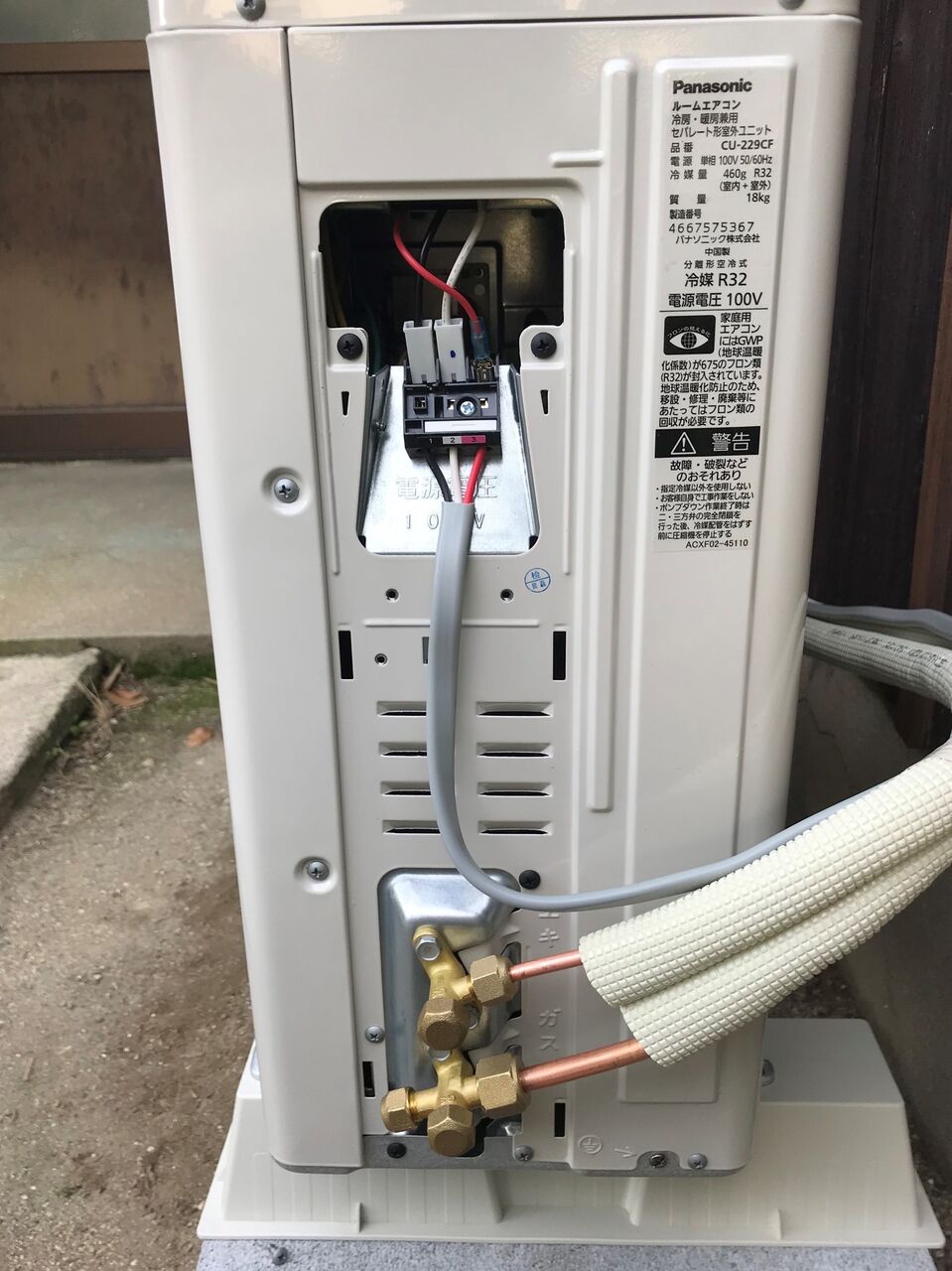

室外ユニットの接続部です。ここもエアコンパルを塗って手締めした状態です。

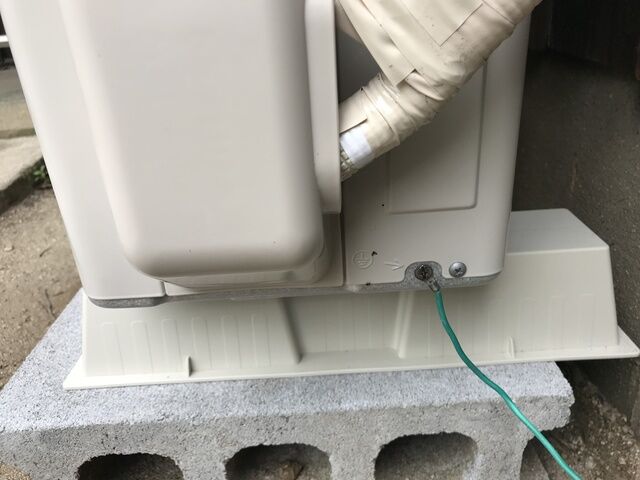

他にアース線を接続しましたが、このアース線は昔のエアコン用に打ち込んだものが残っていたので、そのまま使いました。
ここまでを5月21日(木）にやってから、真空ポンプをヤフオクでレンタルしました。真空ポンプとトルクレンチのレンタルです。

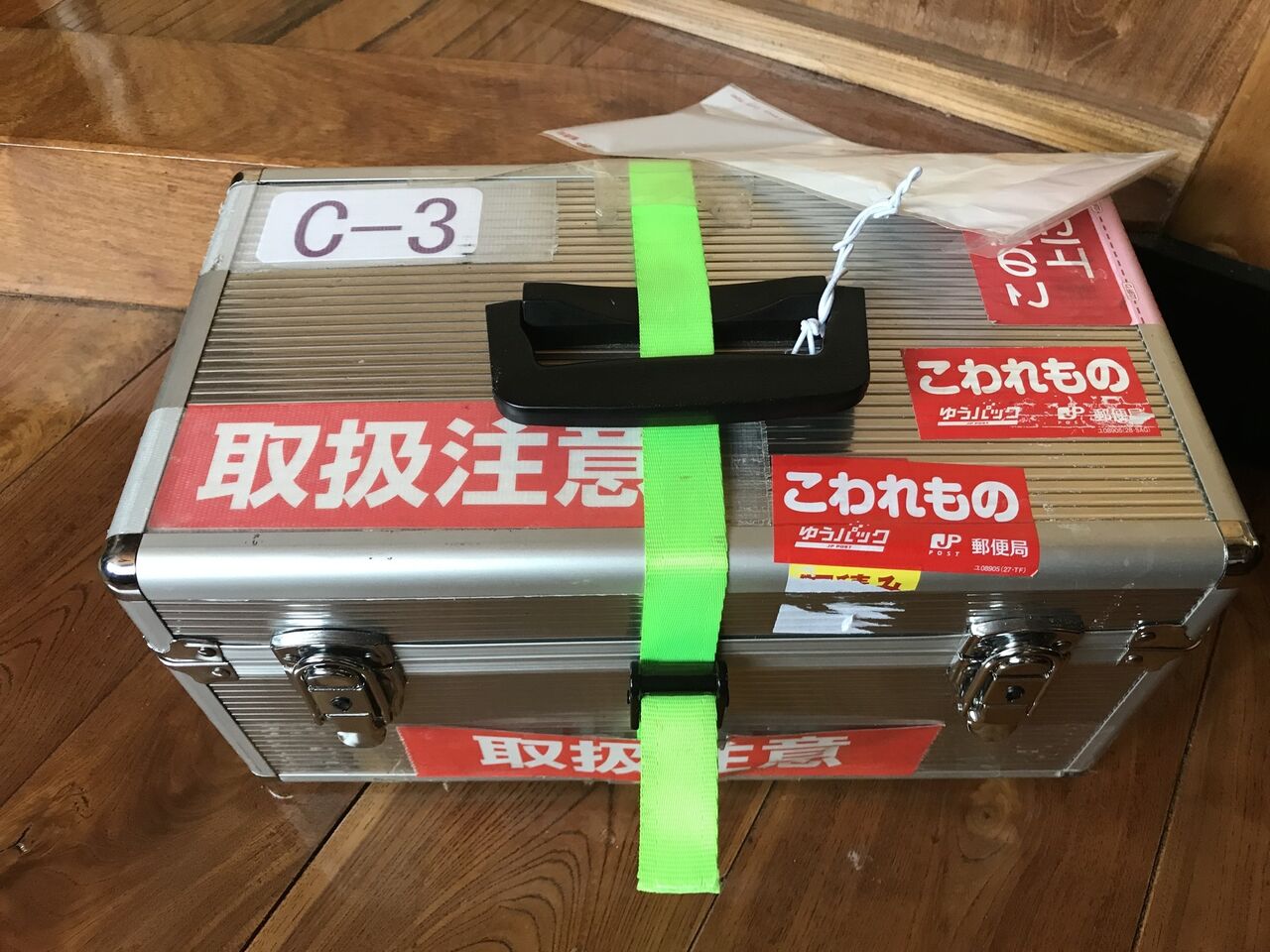

5月24日(日）に真空ポンプが届きました。

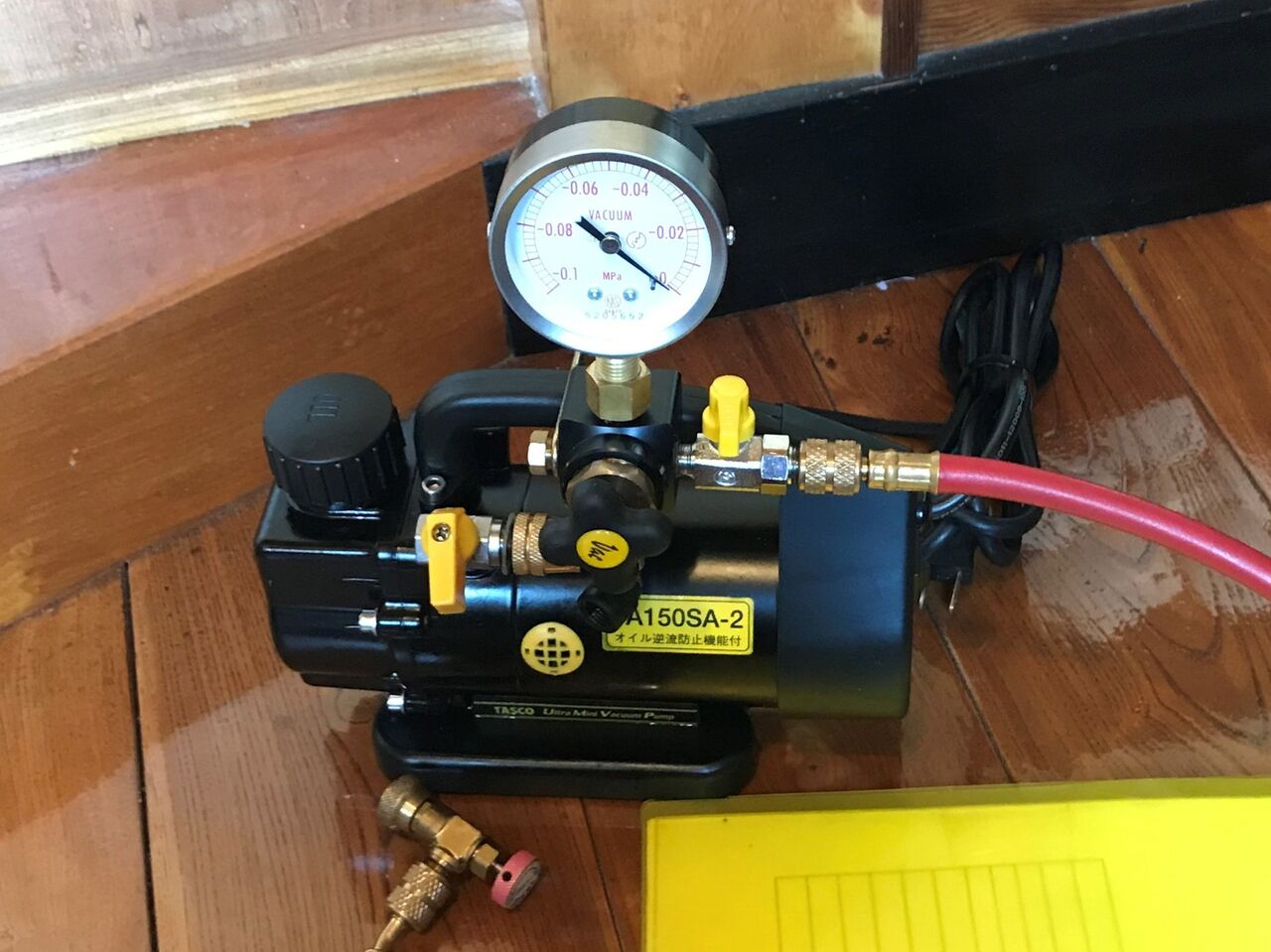

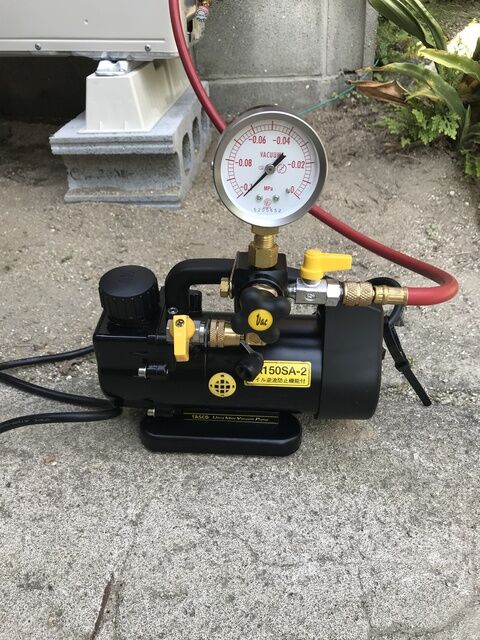

真空ポンプです。

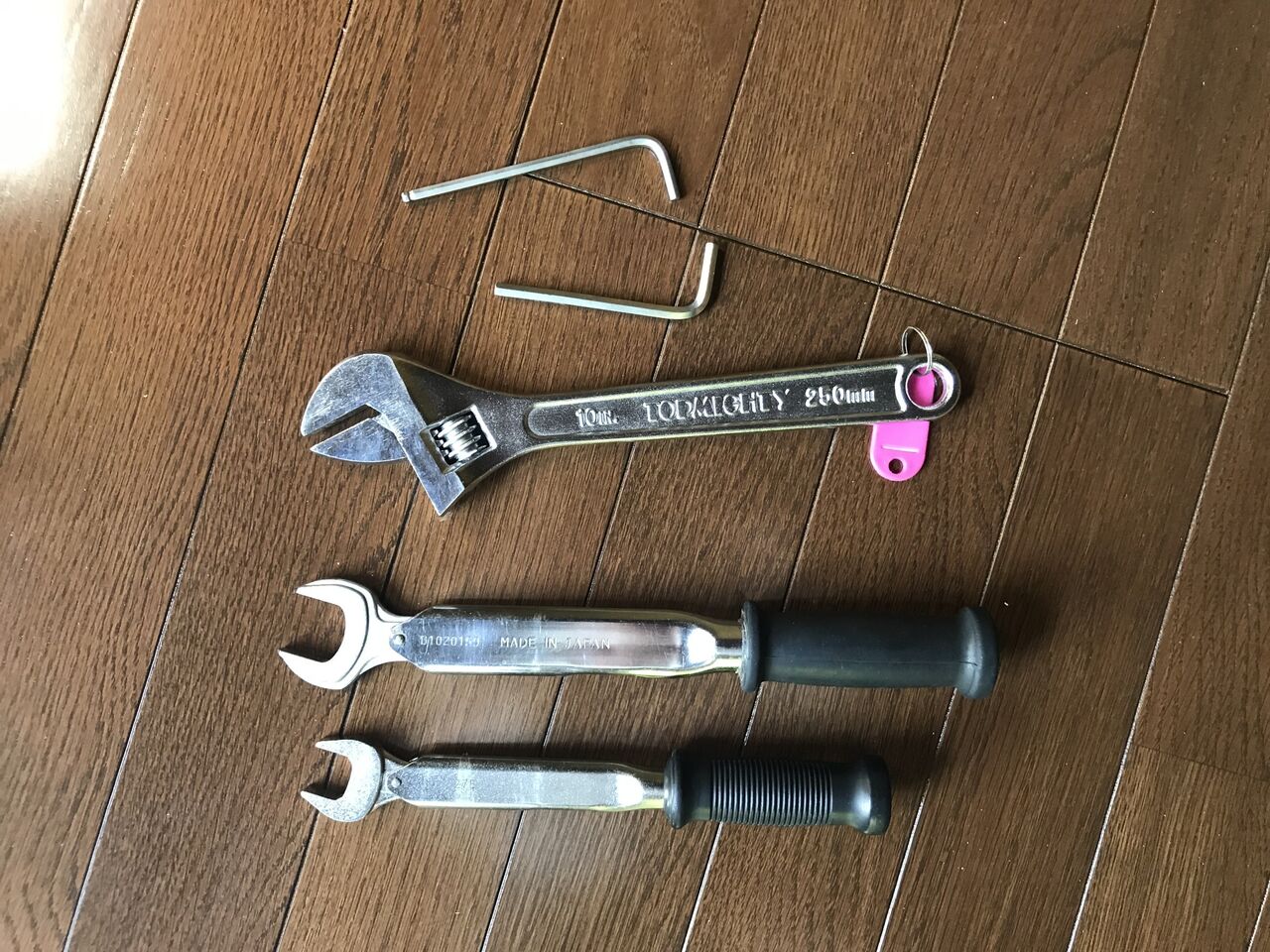

トルクレンチです。
さっそく、トルクレンチで接続部のネジ締めをしてから真空引きをやりました。
15分真空引きをやってポンプ停止して、エア漏れがないかの確認のために15分放置します。
大丈夫のようです。(*^^*)
続けてテープ巻きをやりました。

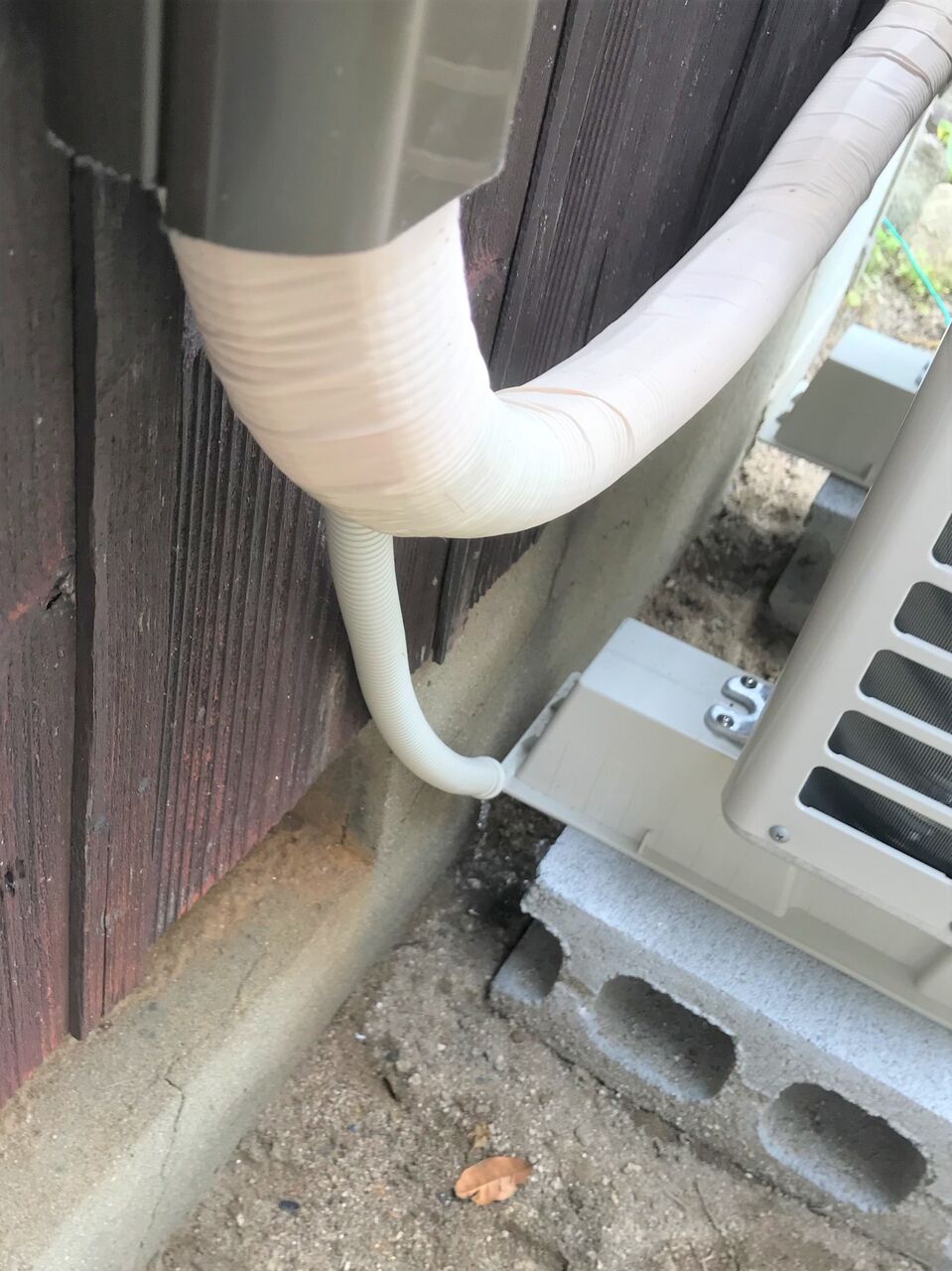

室外です。下から上に巻いてあります。

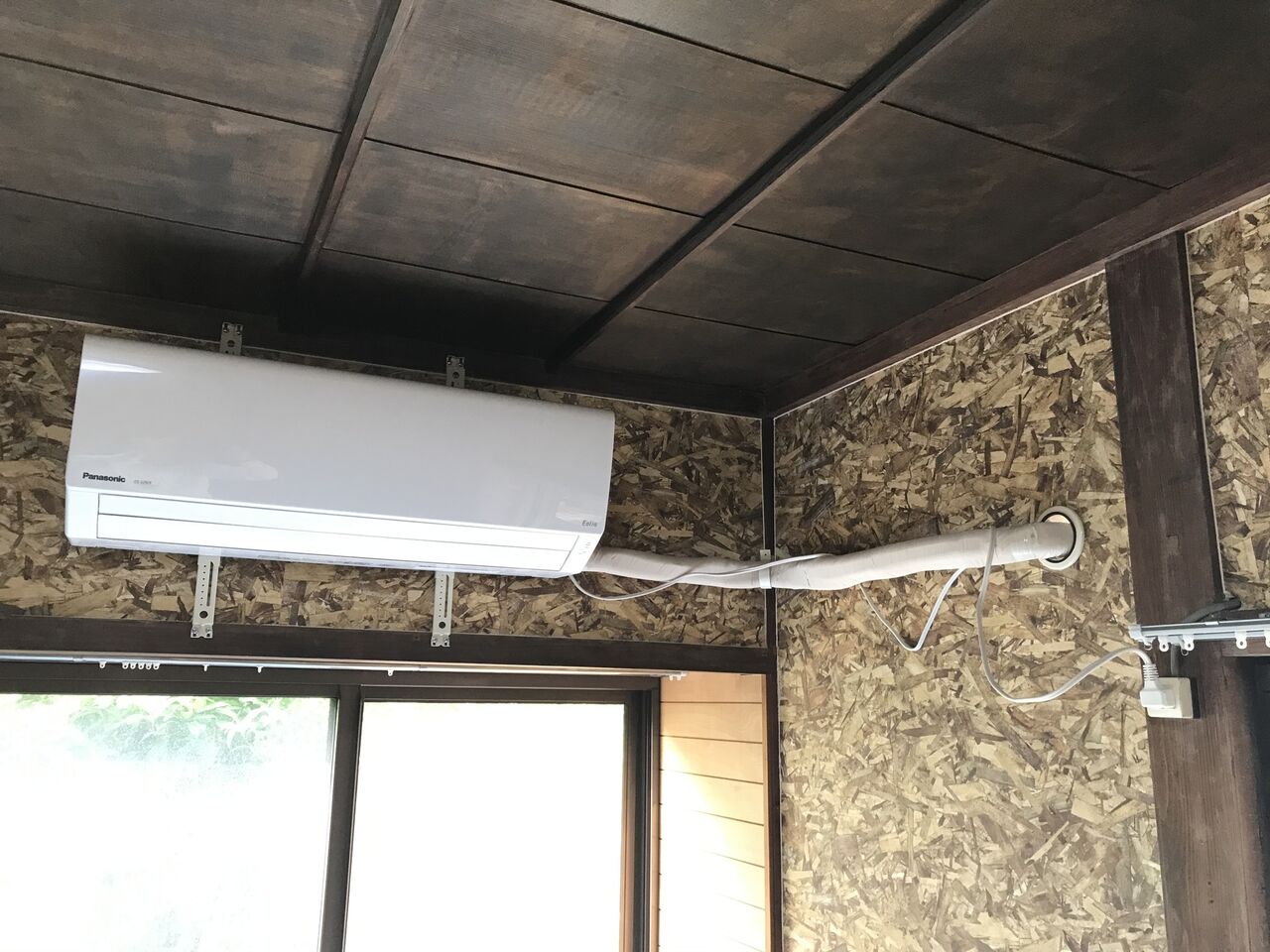

室内です。電源コードは後で配線モールを付けて隠します。

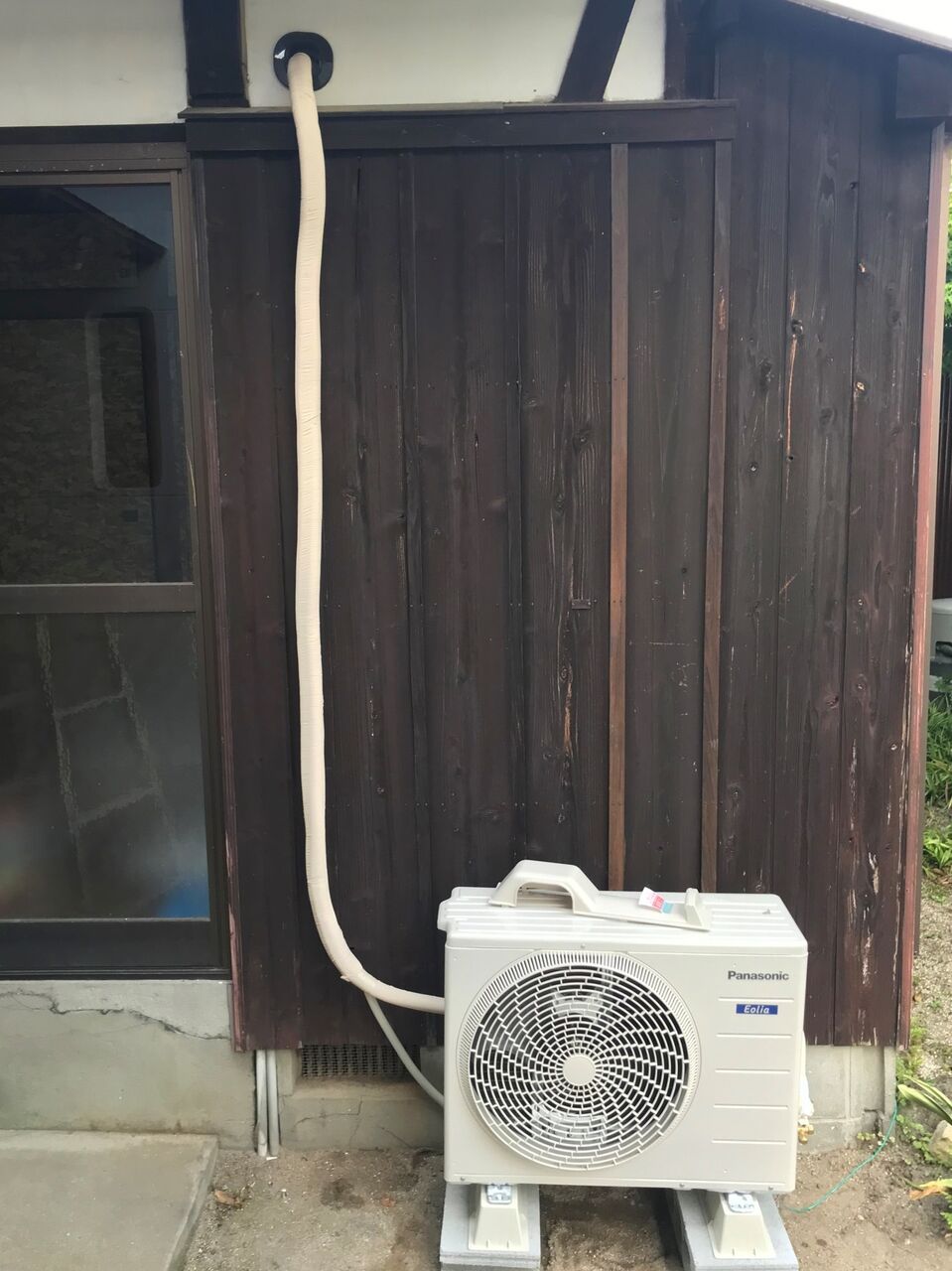

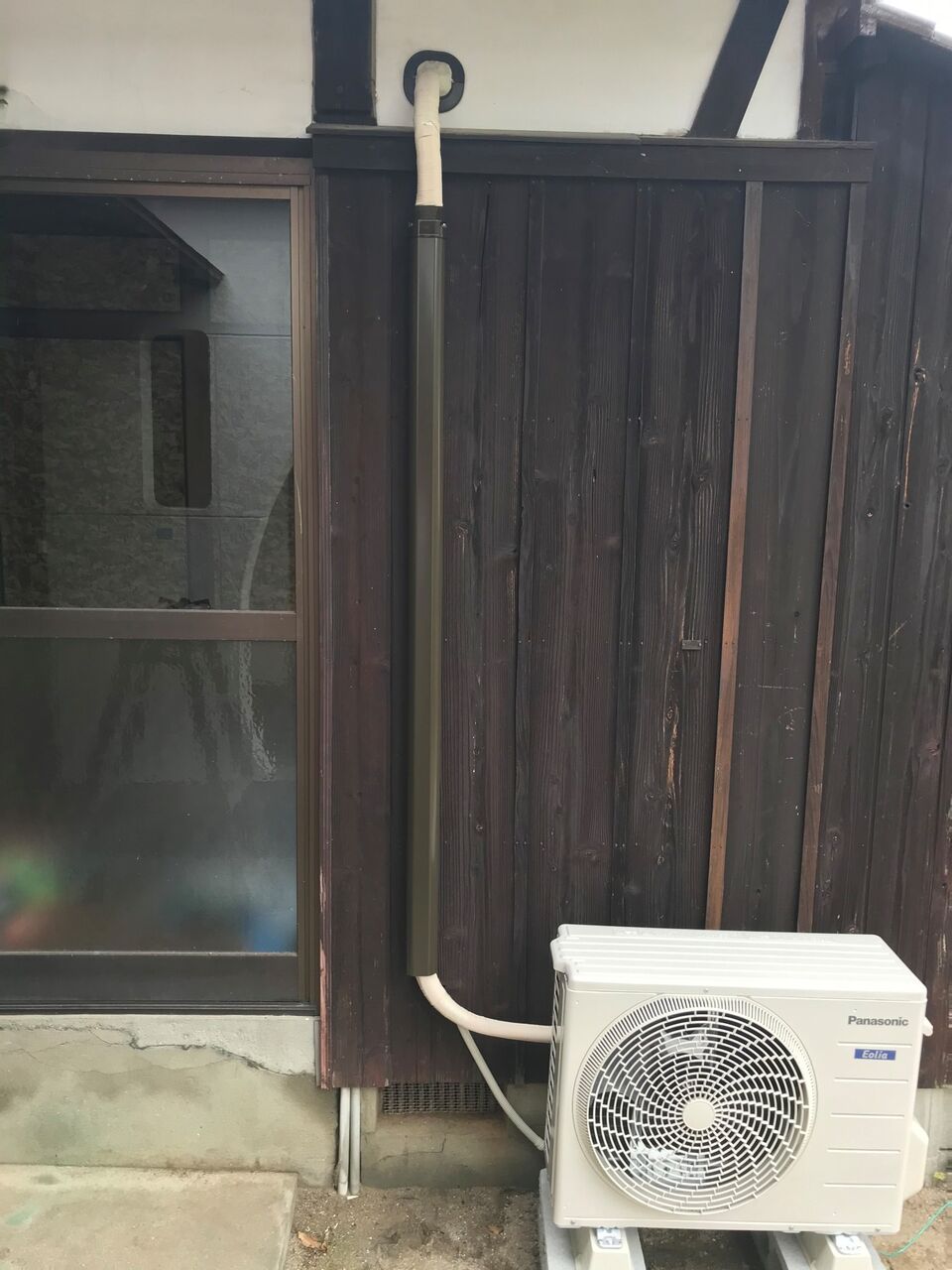

テープ巻後に、室外の配管にスリムダクトを付けて見栄えを良くしました。(^^;

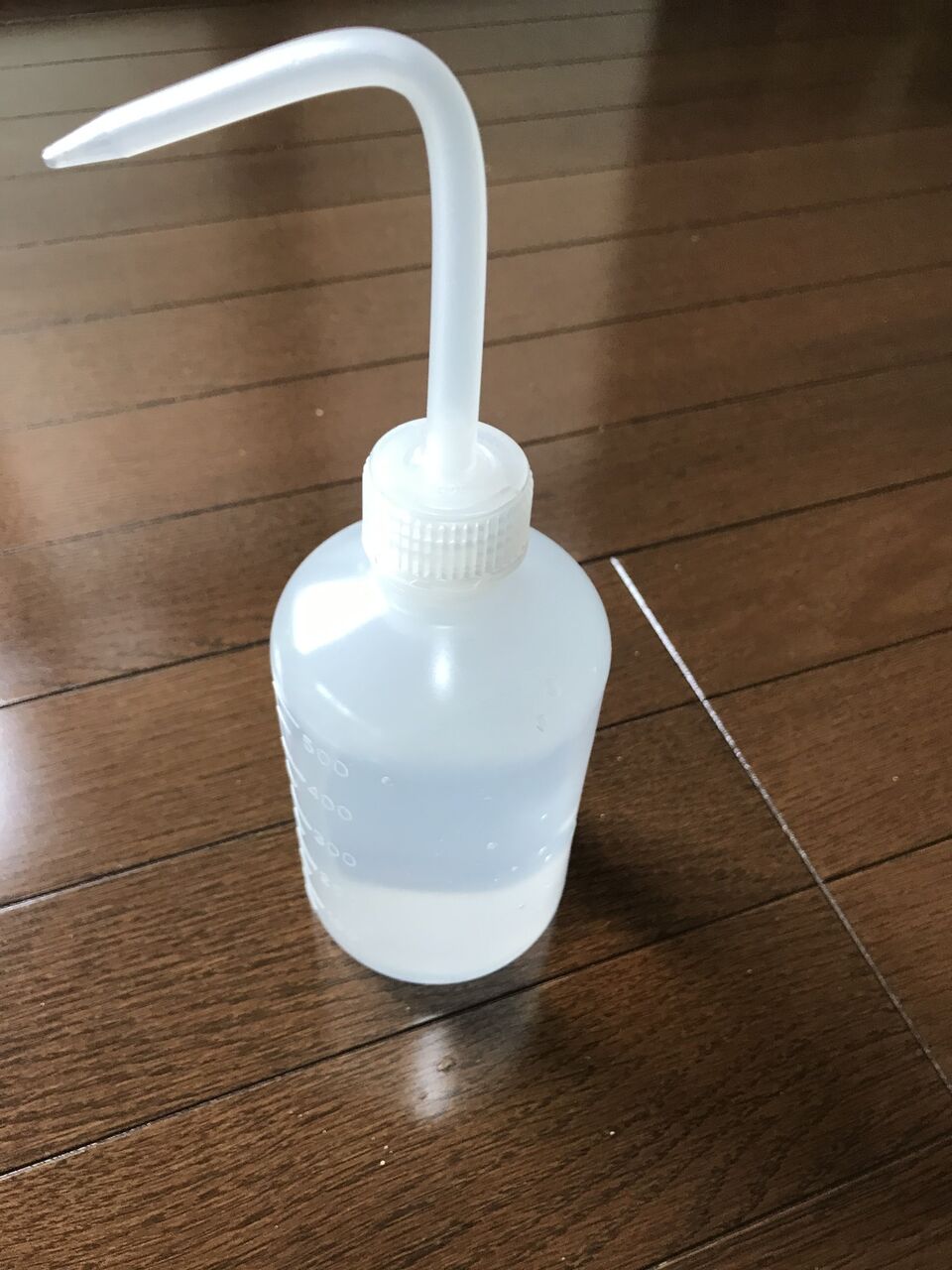

ドレンホースの排水確認のため、洗浄ボトルに水を入れて室内ユニットの熱交換器から流して排水の確認をやりました。
ちゃんと水が流れてきました。
ここまでで、お客さん（家内）のお伺いを立てたら、室内配管剥き出しなのが気に入らないそうです。(笑)
昨日、外出の帰りにナフコでフリーコーナーとウォールコーナーを買ってきました。結構高かったです。(^^;

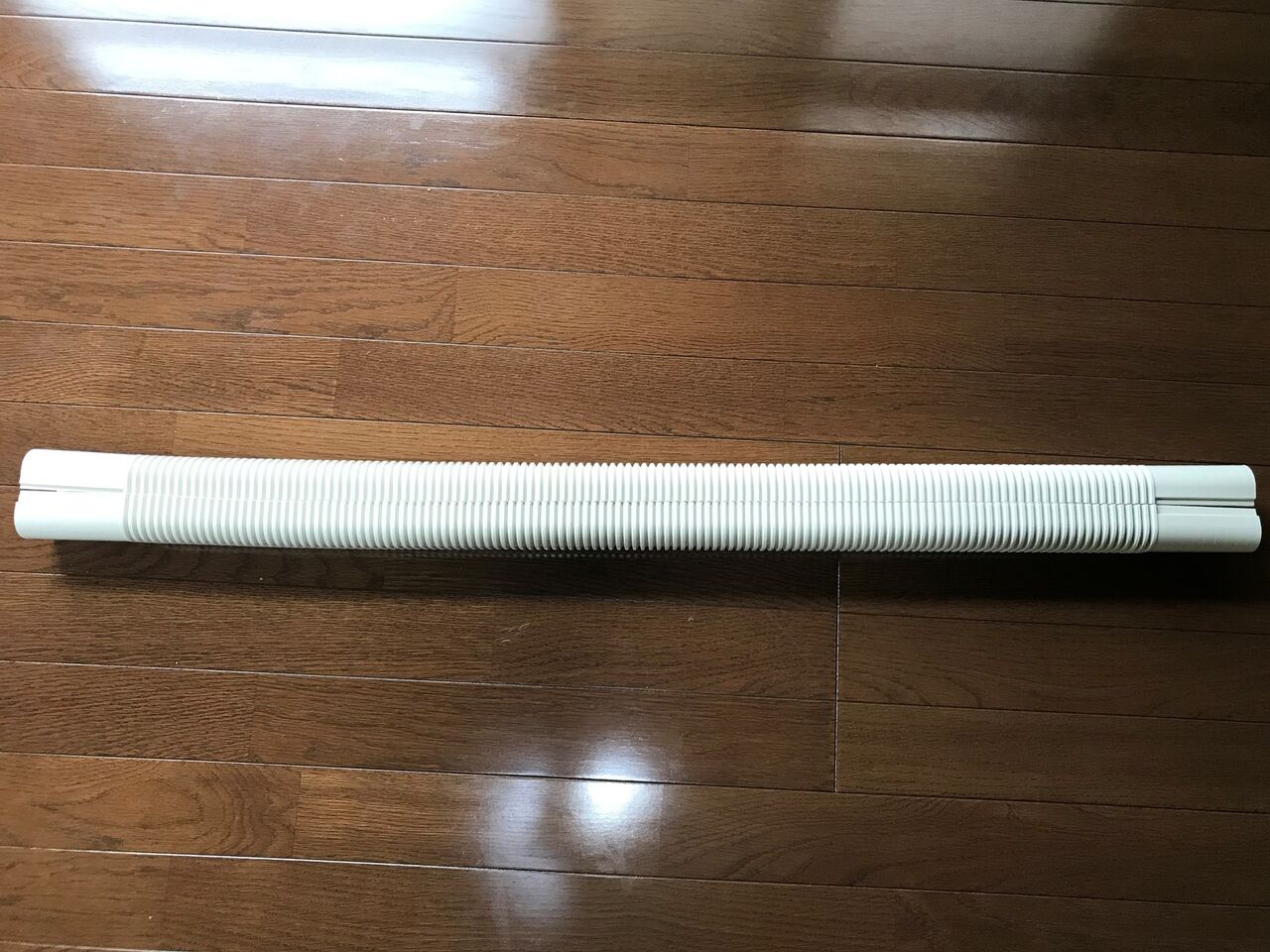

今日、フリーコーナーの背面を切って配管に被せました。配管取付時なら中に配管を通して取り付けますが、後工事なので非常手段です。(^^;

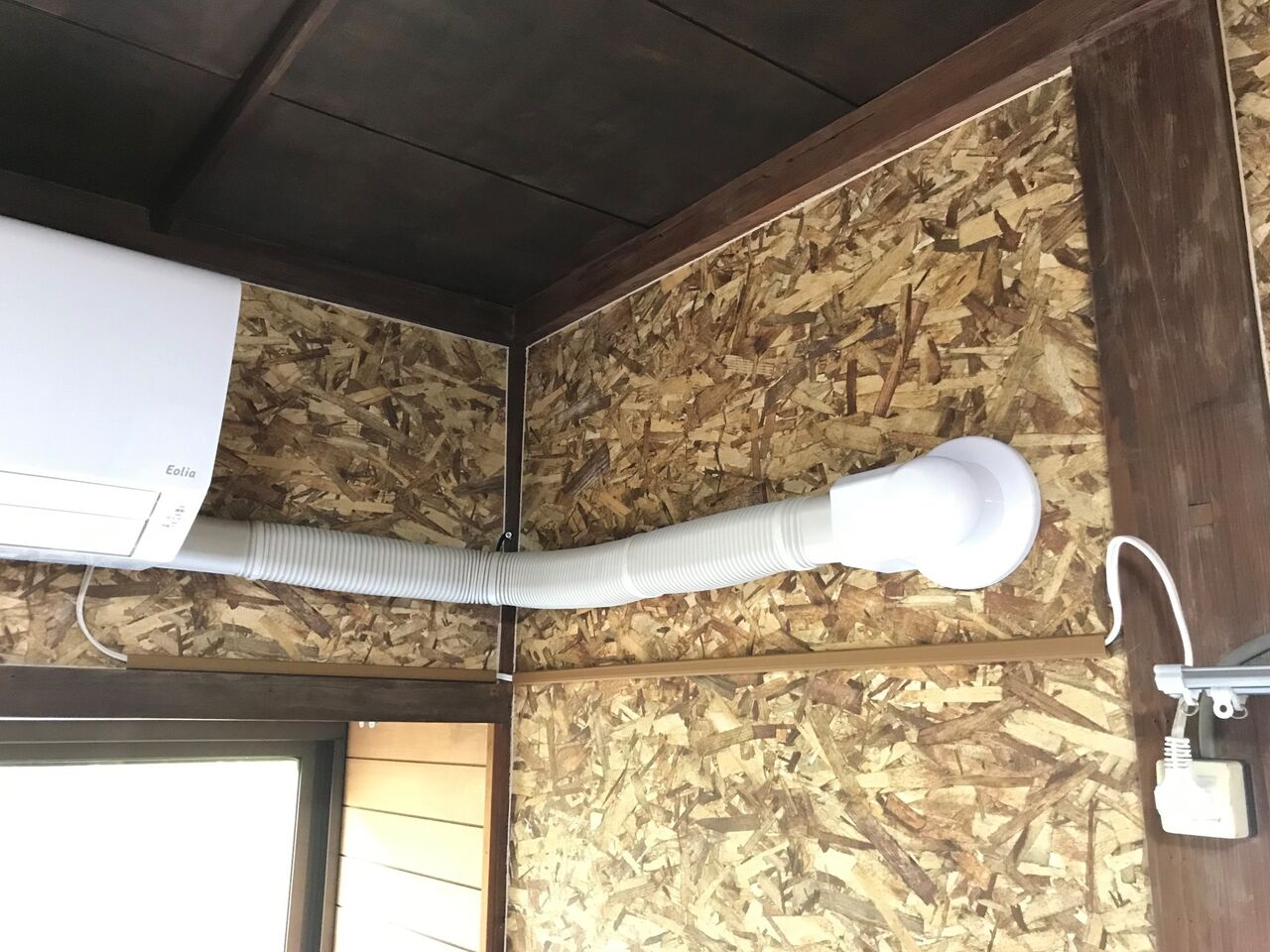

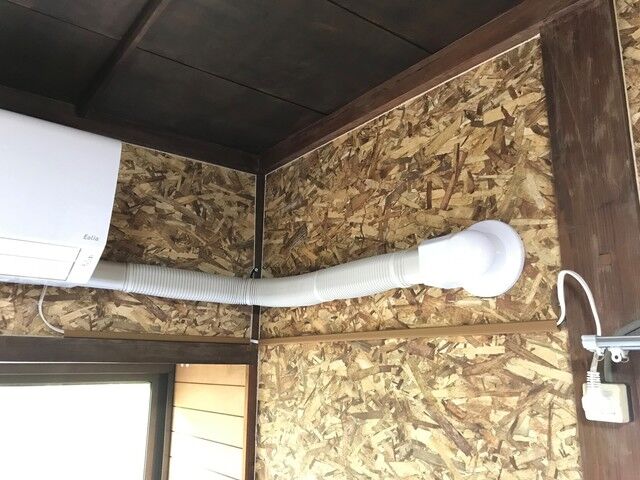

フリーコーナーを被せて結束バンドで縛りました。隅の部分が下がらないように木ネジを打って結束バンドで吊るしました。
配管穴にウォールコーナーを付けて穴を隠してあります。土壁なのでウォールコーナー取付のネジ穴はアンカーを入れてネジ止めしました。
電源コードも配線モールに入れました。
これでお客さんのOKが出ました。作業終了です。
先ほど、郵便局で真空ポンプを返送してきました。真空ポンプのレンタル料は送料、返送料を合わせて3,344円でした。
真空ポンプ、トルクレンチがそれぞれ一万円強なので６回以上借りるのなら買った方が良いですが、自宅のエアコン取付けだけなら借りた方が良いですね。(^^;
例によって資材と費用をまとめておきます。ブロックなど手持ちの資材もありました。
エアコン エオリア CS-229CF 41,000
タテ桟 C-TSG 1セット(2本) 681
フレア配管セット4m SPH-F234 5,073
VVFケーブル VVF1.6x3C 5m 1,020
スリムダクト LD-70(2m) 964
末端カバー LDEN-70 BR 293
スリムキャップ LDWC-70 260
架台 LC-360N @141x2 282
SDフリーコーナー SF-77-1000-I 932
MDウォールコーナー MWM-75-S-W 775
モール1号B SFT16 173
真空ポンプレンタル 1,500+送料924 2,424
真空ポンプ返送料 920
合計 54,797円
エアコンの設置は2016年にこちらに引っ越してきた時にエアコン交換をやって以来です。前回は古いエアコンの撤去作業がありましたが、今回は新規取付です。
エアコンは今回もパナソニックの廉価モデルを使いました。
エオリア CS-229CF 41,000円
夏が近づくと高くなりそうなので、3月に前年モデルを買っておきました。でも、あまり安く無かったです。(笑)
すぐ設置するつもりが、他にやる事が多くて先送りになっていました。(^^;
最初に廻り縁と鴨居の間にタテ桟を付けました。室内機設置場所は今回設置した右側の壁でも良かったのですが、幅が狭いのと送風方向が良く無いので南側の掃き出し窓の上にしました。
次に室内ユニット据付板を水平出しをして取付けました。
室内ユニットの配管は右出しになりますが、配管出口が壁の配管穴より3cm高くなるようにしました。
据付板に室内ユニットを引掛けて室内ユニットの設置完了です。
次に室外ユニットを設置しました。下にブロックと架台を置いてを設置しました。架台に室外ユニットをネジ止めしてありますが、今回は錆びないようステンレス木ネジを使いました。（前回設置のネジが錆びてきたので）
次に配管と電線の接続をやりました。
フレア配管セットを配管穴を通して室内ユニットと室外ユニットに接続しました。長さは4mでぴったりでした。接続部はエアコン組み付けオイル（エアコンパル）を塗布してネジ止めしました。ドレンホースは配管セットに入っていた3mのものをつないで配管穴から出しました。
室外ユニットと室内ユニットの配線はVVF1.6x3C 5mを使いました。
接続部は後でトルクレンチで締めます。
屋外配管は配管穴から下に下して右側の室外ユニットに接続しました。
壁の配管穴は昔のエアコン用穴を広げて使いました。配管穴は室外ユニットの真上あたりに穴を開けた方が配管が短くて済みそうですが、筋交いを切りそうなので新しい穴を開けるのはやめました。
室外ユニットの接続部です。ここもエアコンパルを塗って手締めした状態です。
他にアース線を接続しましたが、このアース線は昔のエアコン用に打ち込んだものが残っていたので、そのまま使いました。
ここまでを5月21日(木）にやってから、真空ポンプをヤフオクでレンタルしました。真空ポンプとトルクレンチのレンタルです。
5月24日(日）に真空ポンプが届きました。
真空ポンプです。
トルクレンチです。
さっそく、トルクレンチで接続部のネジ締めをしてから真空引きをやりました。
15分真空引きをやってポンプ停止して、エア漏れがないかの確認のために15分放置します。
大丈夫のようです。(*^^*)
続けてテープ巻きをやりました。
室外です。下から上に巻いてあります。
室内です。電源コードは後で配線モールを付けて隠します。
テープ巻後に、室外の配管にスリムダクトを付けて見栄えを良くしました。(^^;
ドレンホースの排水確認のため、洗浄ボトルに水を入れて室内ユニットの熱交換器から流して排水の確認をやりました。
ちゃんと水が流れてきました。
ここまでで、お客さん（家内）のお伺いを立てたら、室内配管剥き出しなのが気に入らないそうです。(笑)
昨日、外出の帰りにナフコでフリーコーナーとウォールコーナーを買ってきました。結構高かったです。(^^;
今日、フリーコーナーの背面を切って配管に被せました。配管取付時なら中に配管を通して取り付けますが、後工事なので非常手段です。(^^;
フリーコーナーを被せて結束バンドで縛りました。隅の部分が下がらないように木ネジを打って結束バンドで吊るしました。
配管穴にウォールコーナーを付けて穴を隠してあります。土壁なのでウォールコーナー取付のネジ穴はアンカーを入れてネジ止めしました。
電源コードも配線モールに入れました。
これでお客さんのOKが出ました。作業終了です。
先ほど、郵便局で真空ポンプを返送してきました。真空ポンプのレンタル料は送料、返送料を合わせて3,344円でした。
真空ポンプ、トルクレンチがそれぞれ一万円強なので６回以上借りるのなら買った方が良いですが、自宅のエアコン取付けだけなら借りた方が良いですね。(^^;
例によって資材と費用をまとめておきます。ブロックなど手持ちの資材もありました。
エアコン エオリア CS-229CF 41,000
タテ桟 C-TSG 1セット(2本) 681
フレア配管セット4m SPH-F234 5,073
VVFケーブル VVF1.6x3C 5m 1,020
スリムダクト LD-70(2m) 964
末端カバー LDEN-70 BR 293
スリムキャップ LDWC-70 260
架台 LC-360N @141x2 282
SDフリーコーナー SF-77-1000-I 932
MDウォールコーナー MWM-75-S-W 775
モール1号B SFT16 173
真空ポンプレンタル 1,500+送料924 2,424
真空ポンプ返送料 920
合計 54,797円
