昨日午後、懸案だったHFアンテナの改善作業をやりました。
5月初めに1.8MHzのロングワイヤーアンテナを設置しましたが、元々ある５バンド マルチバンドアンテナ Comet CWA-1000 の7MHzのSWRが悪化してしまいました。
天気の良い日はIC-7300Mの内蔵アンテナチューナーで調整できるのですが、雨が降ると7.074MHzがチューニングできなくなります。
CWA-1000のエレメント調整をしようかとも思ったのですが、先にエレメントのルートを変更してみる事にしました。

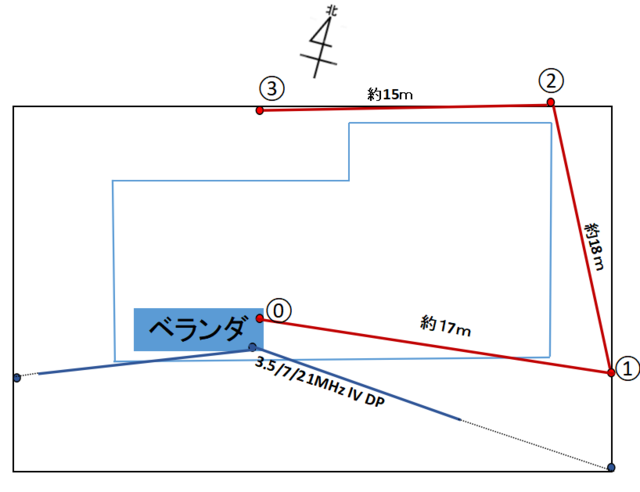

エレメントルートは以下のように変更しました。
今回の改造前はエレメントが交差していました。
実際は高さが違うので1m以上の間隔はあるのですが、交差しないルートに変更する事にしました。
ついでにロングワイヤーアンテナ(以下LW)の高さを高くすることにしました。
ロングワイヤーを立てる際に CWA-1000の3.5/7/21MHz エレメントのポールと干渉したので、急遽、ポールに使うステンレス物干し竿を2本継ぎにして長くして使いました。
この方法でロングワイヤーのポール２も高くする事にしました。ついでにCWA-1000のポールも高くします。
6月中旬にコメリで38Φのステンレス物干し竿を買っておきました。ステンレス物干し竿はコメリブランドのものが安いです。
他にナフコで50Φ用サドルバンドも買っておきました。
ステンレス物干し太竿4M WH14 @1,780x2 3,560円
厚サドル 5OA @374x2 748円

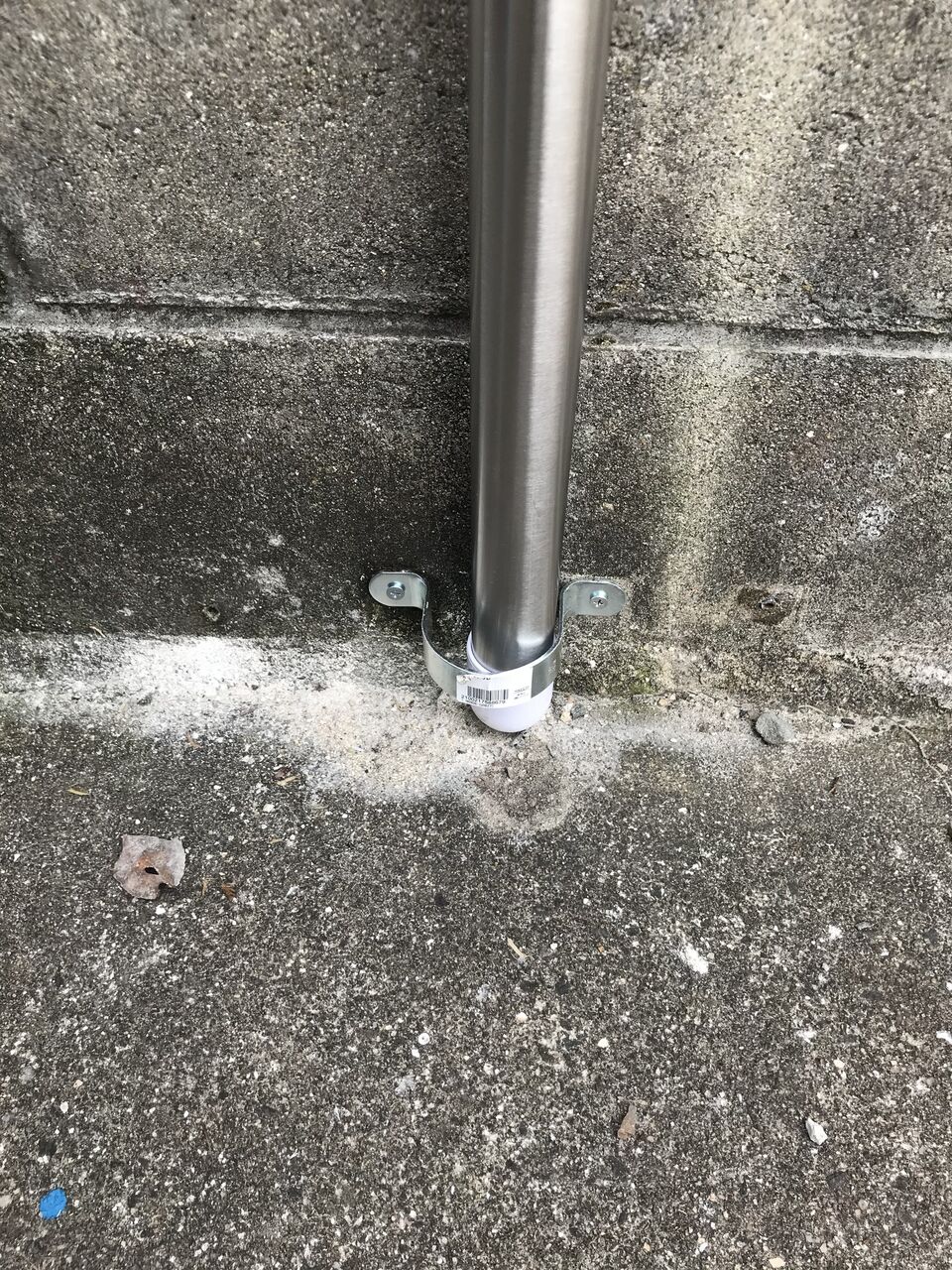

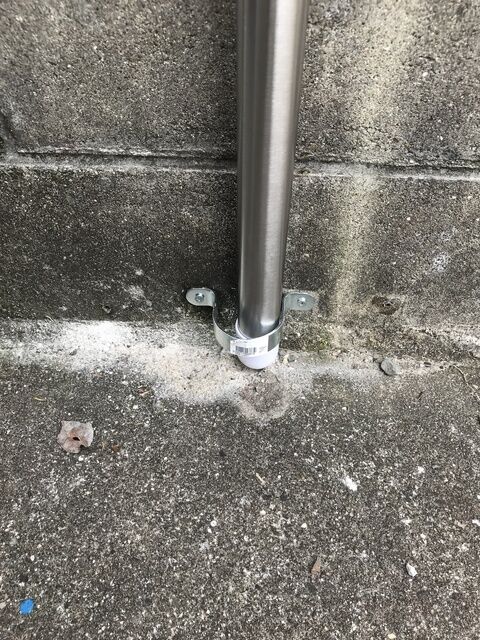

昨日は最初にLWとCWA-1000の3.5MHzエレメントのポールを倒して、2か所のサドルバンドを50Aに交換しました。

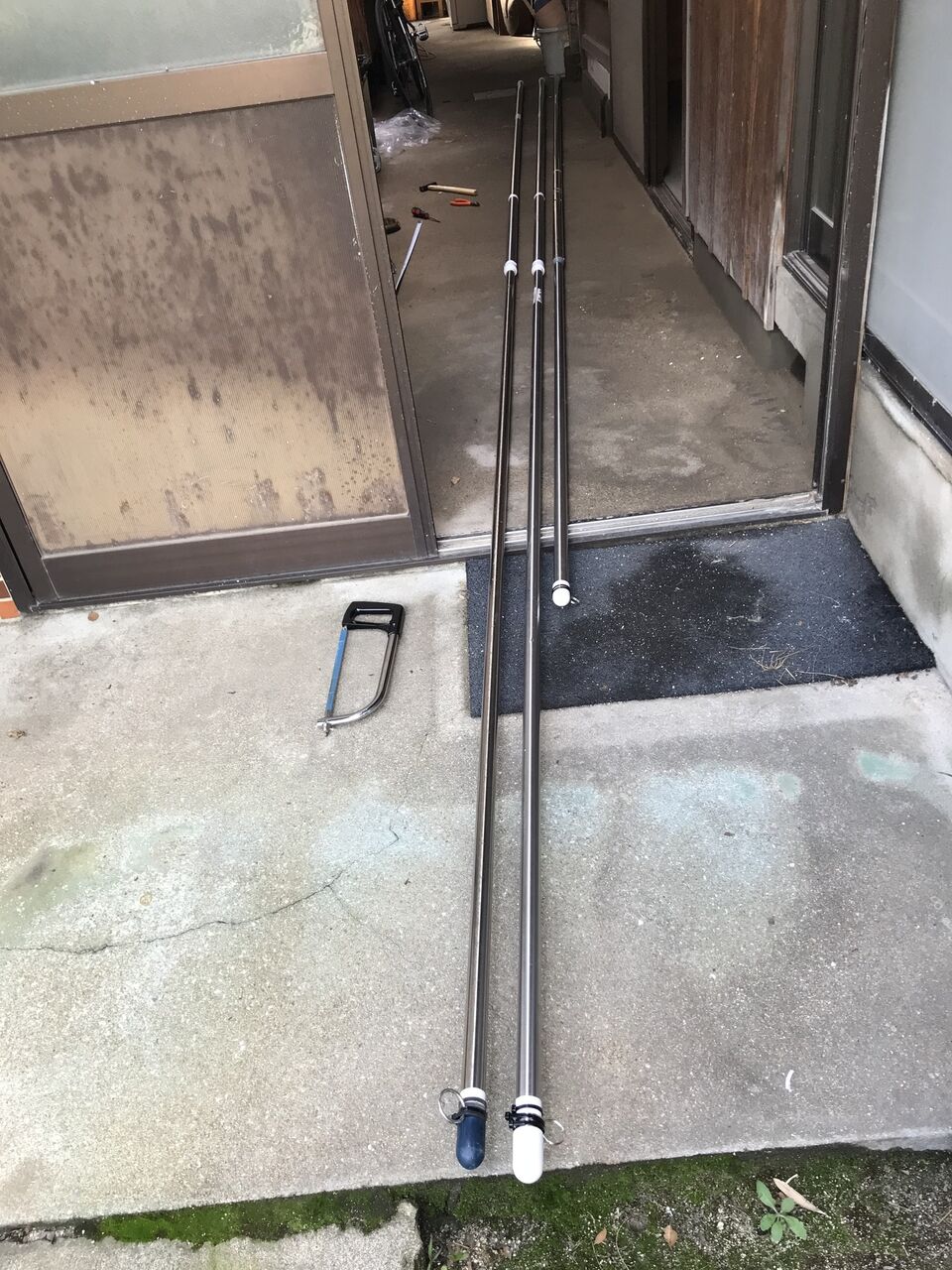

次にポールを継いで7mのステンレスポールにしました。

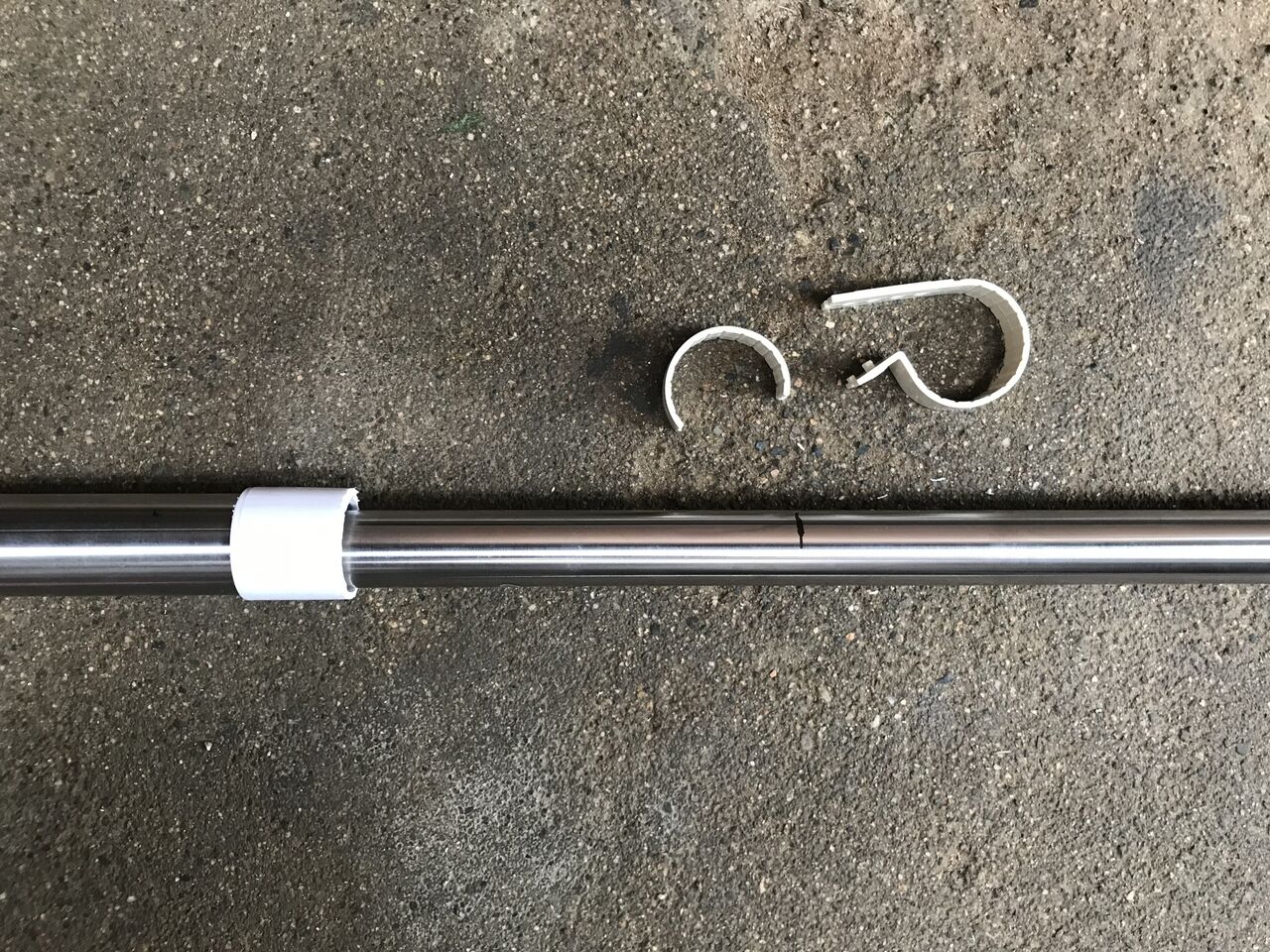

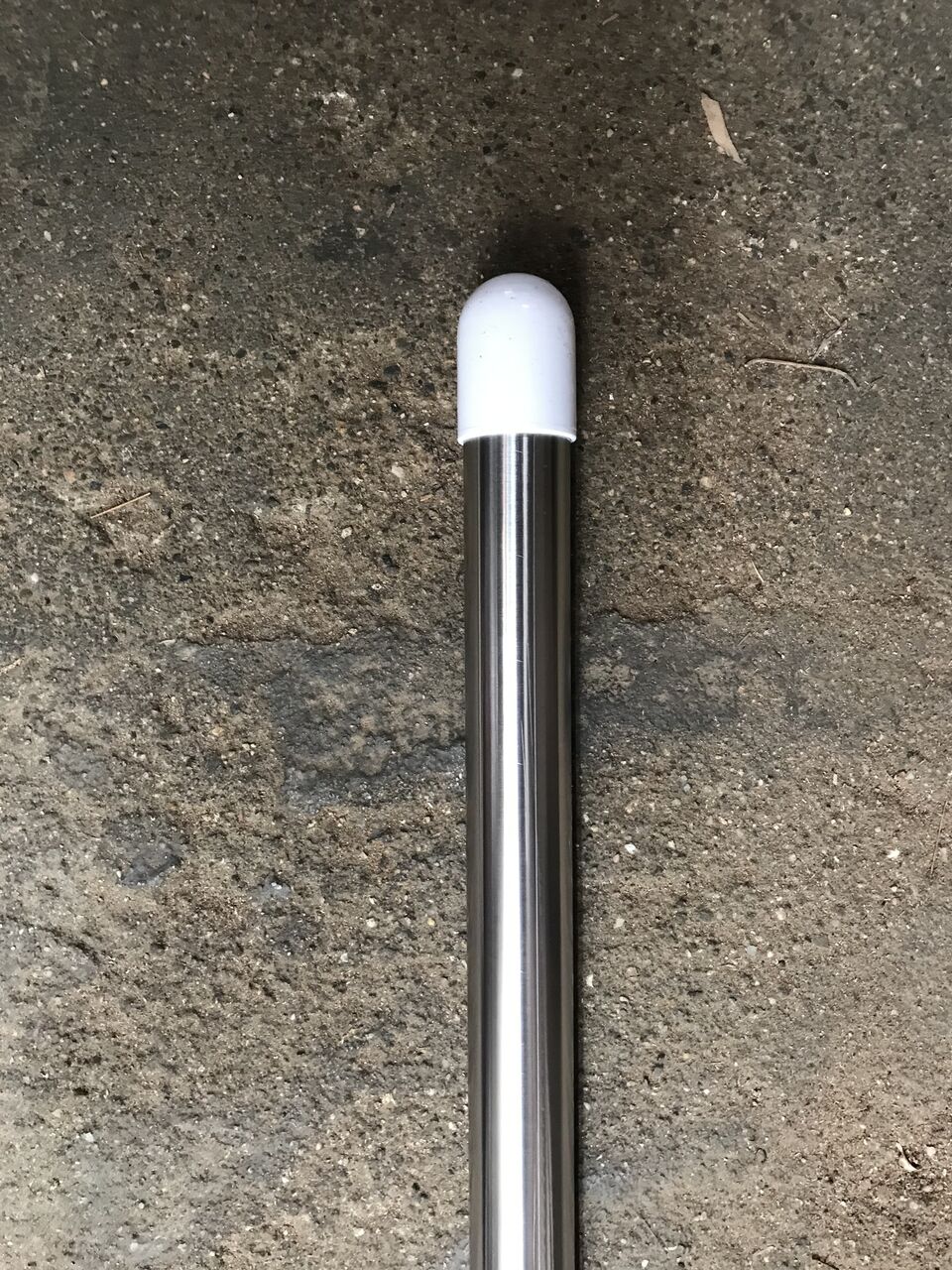

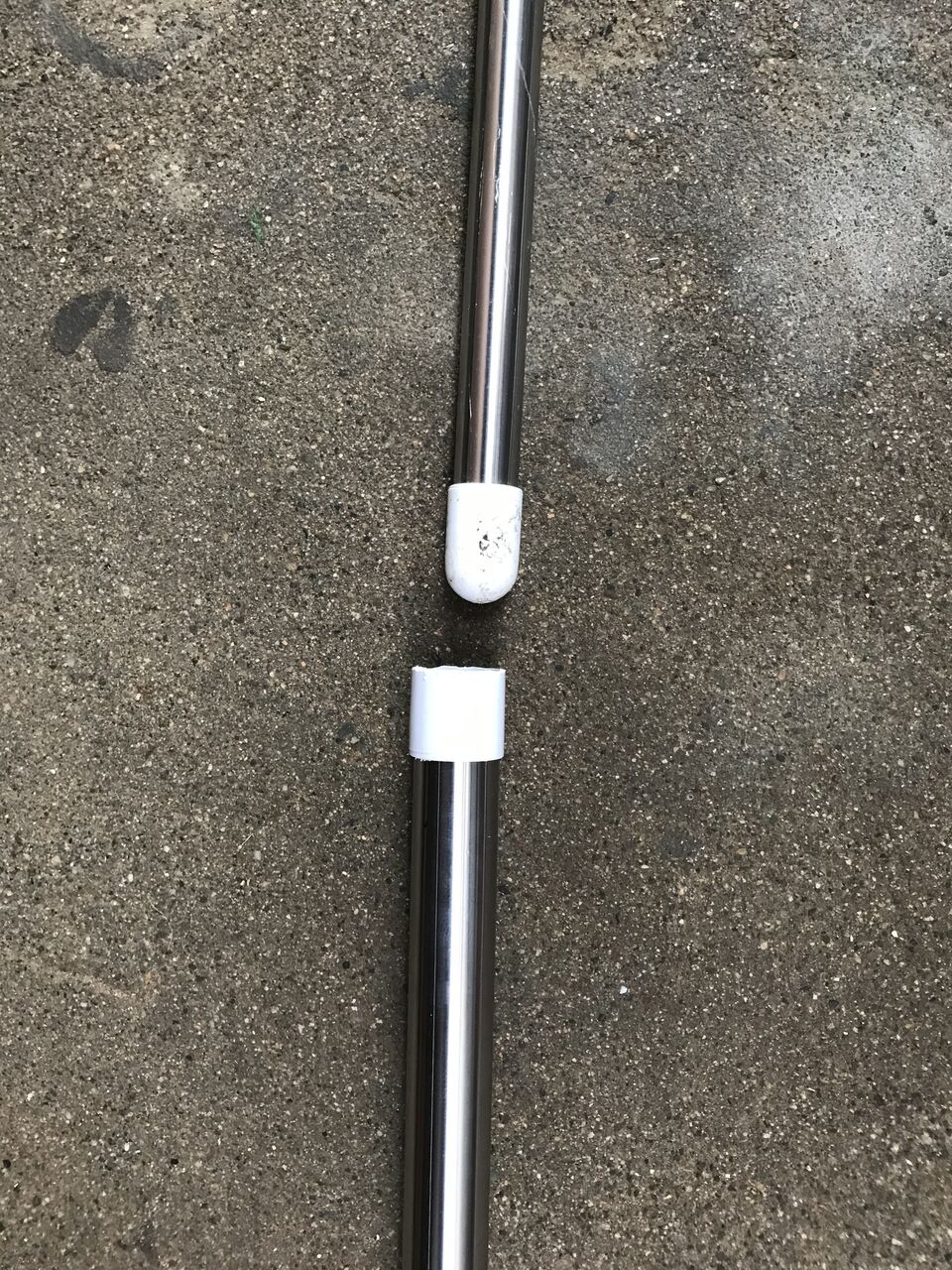

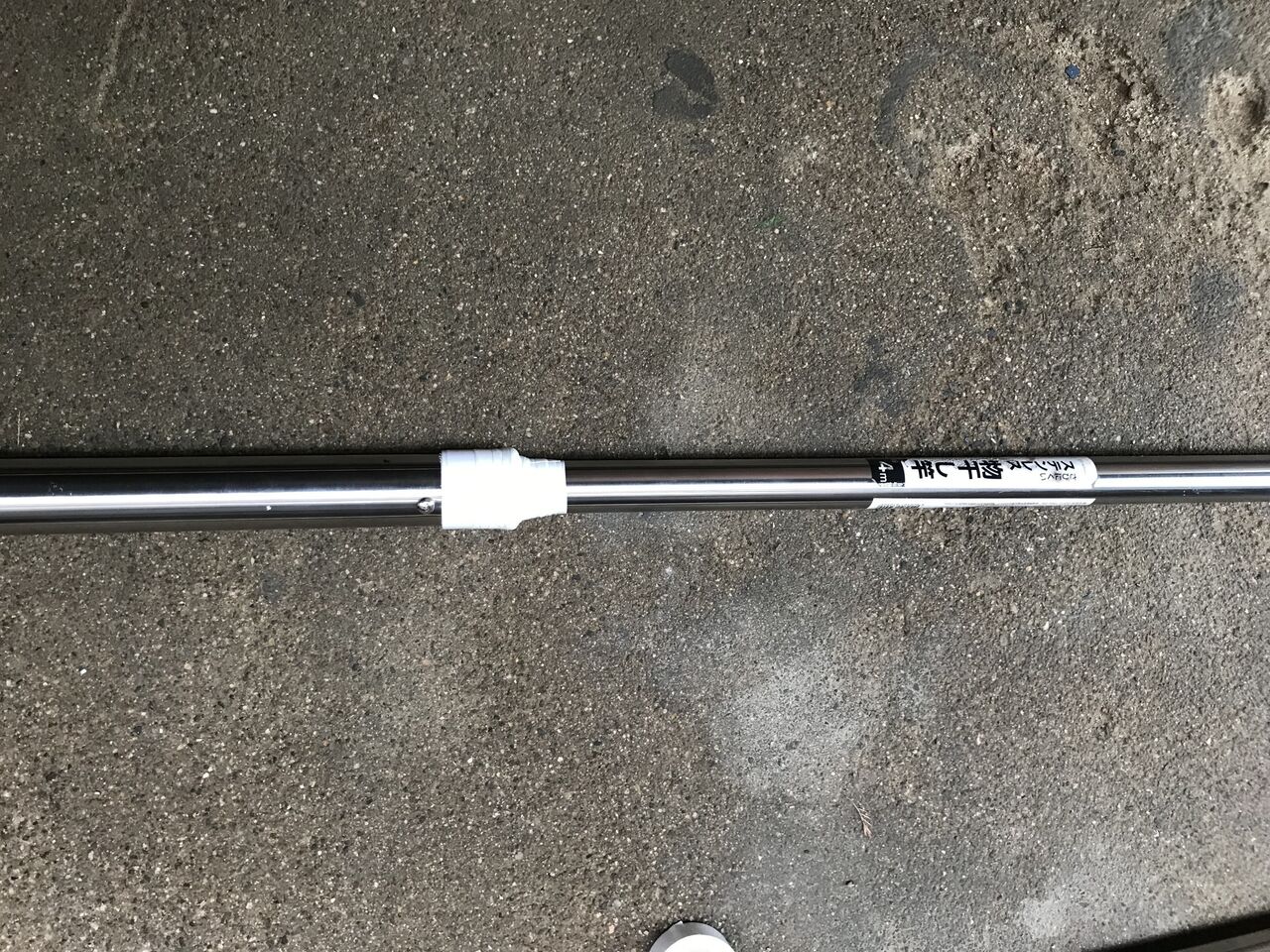

38Φ物干し竿のキャップをカットします。
38Φのパイプに30Φ(29.4Φ)物干し竿を差し込みますが、キャップ部分が34Φ位なのでキャップのまま差し込めば丁度良い太さです。

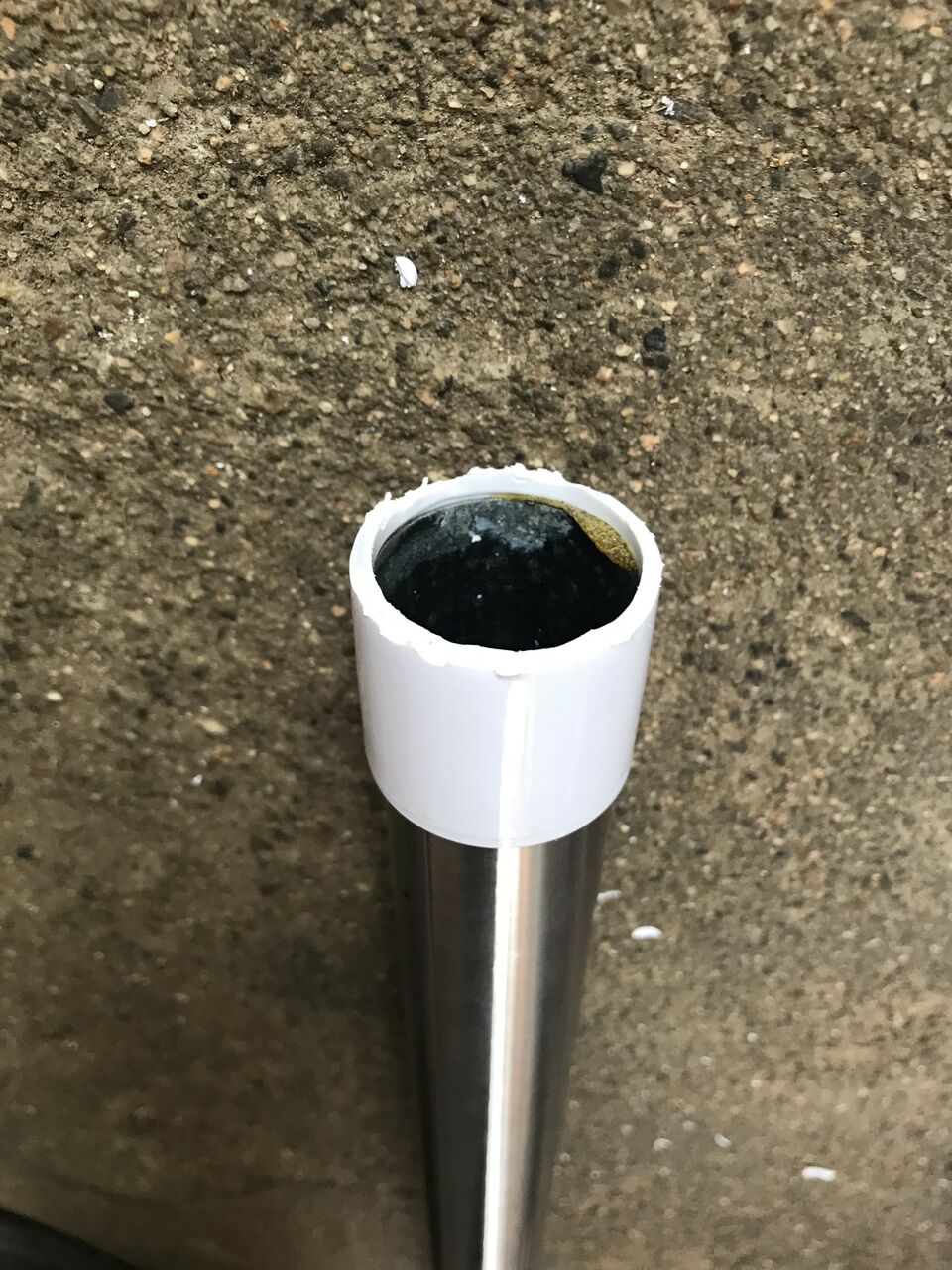

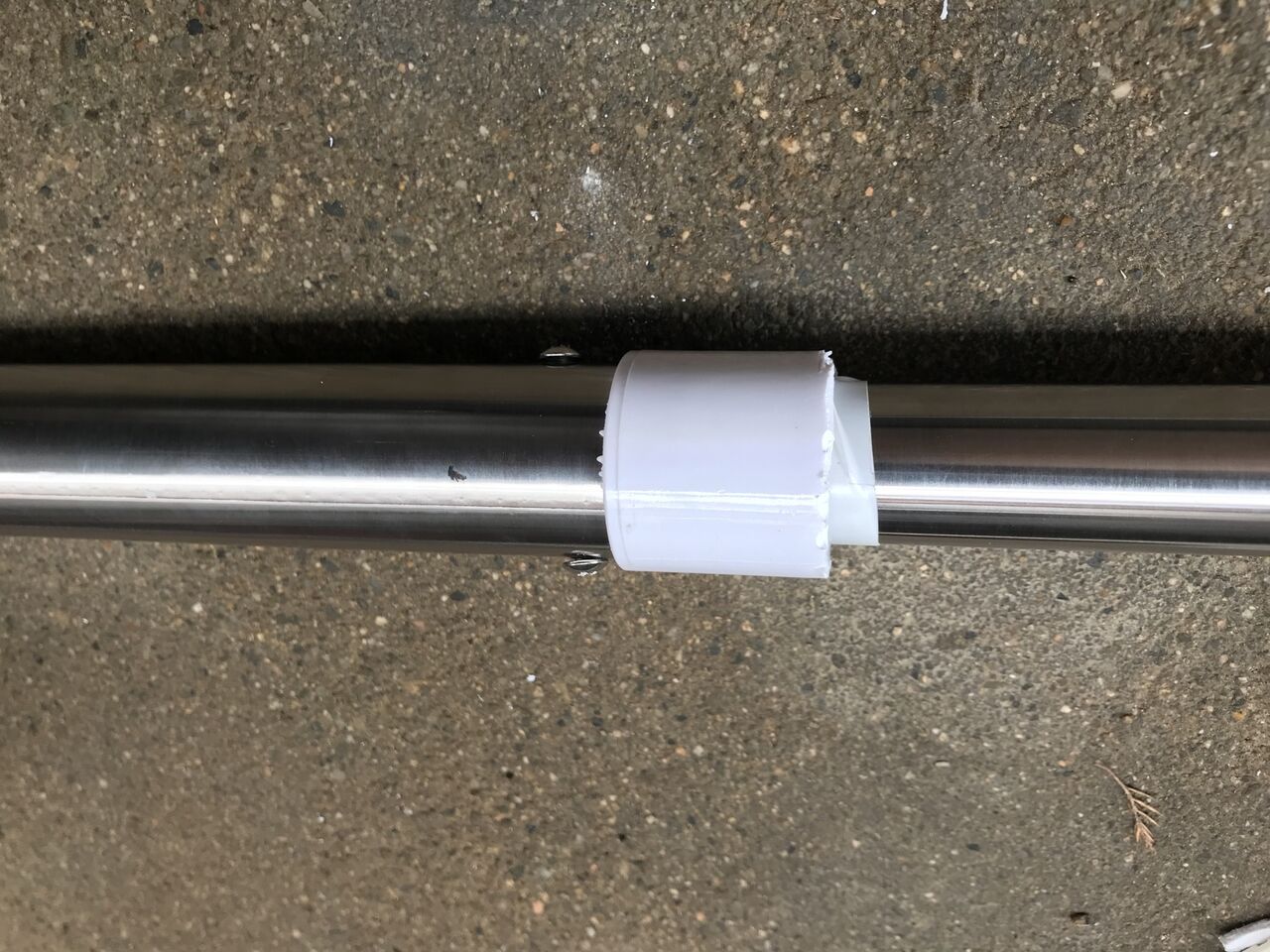

継ぎ目部分は隙間が出来るので、差し込み部分にエアコン用片サドルを切ったものを付けて隙間を小さくします。

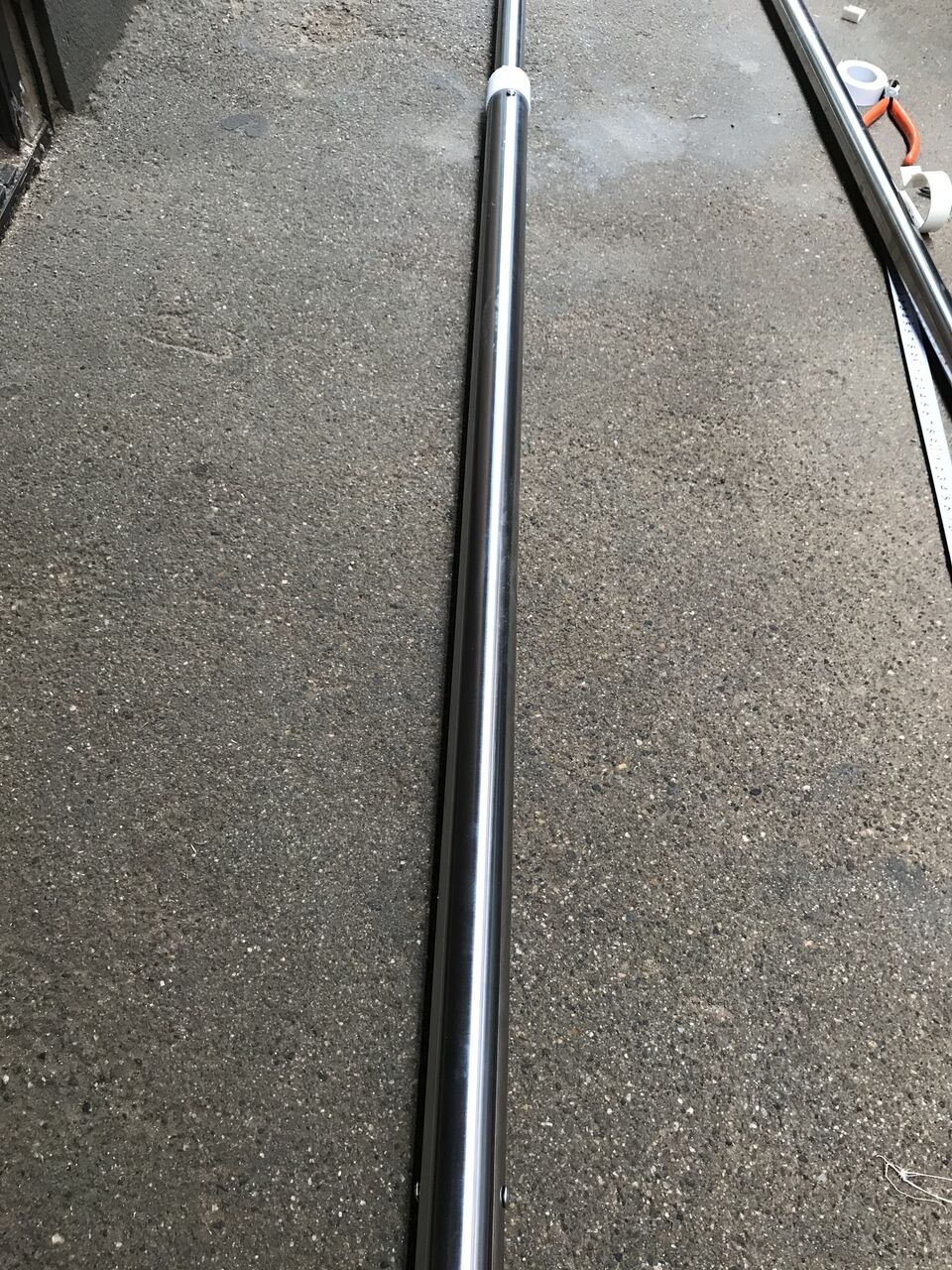

ビニールテープを巻いて差し込んで、4mmタップネジで上下2か所を止めます。2.8mmのドリルで道穴を開けました。継ぎしろを1m取ったので、約7mのポールになります。
上下のネジは90°の角度位置にしています。

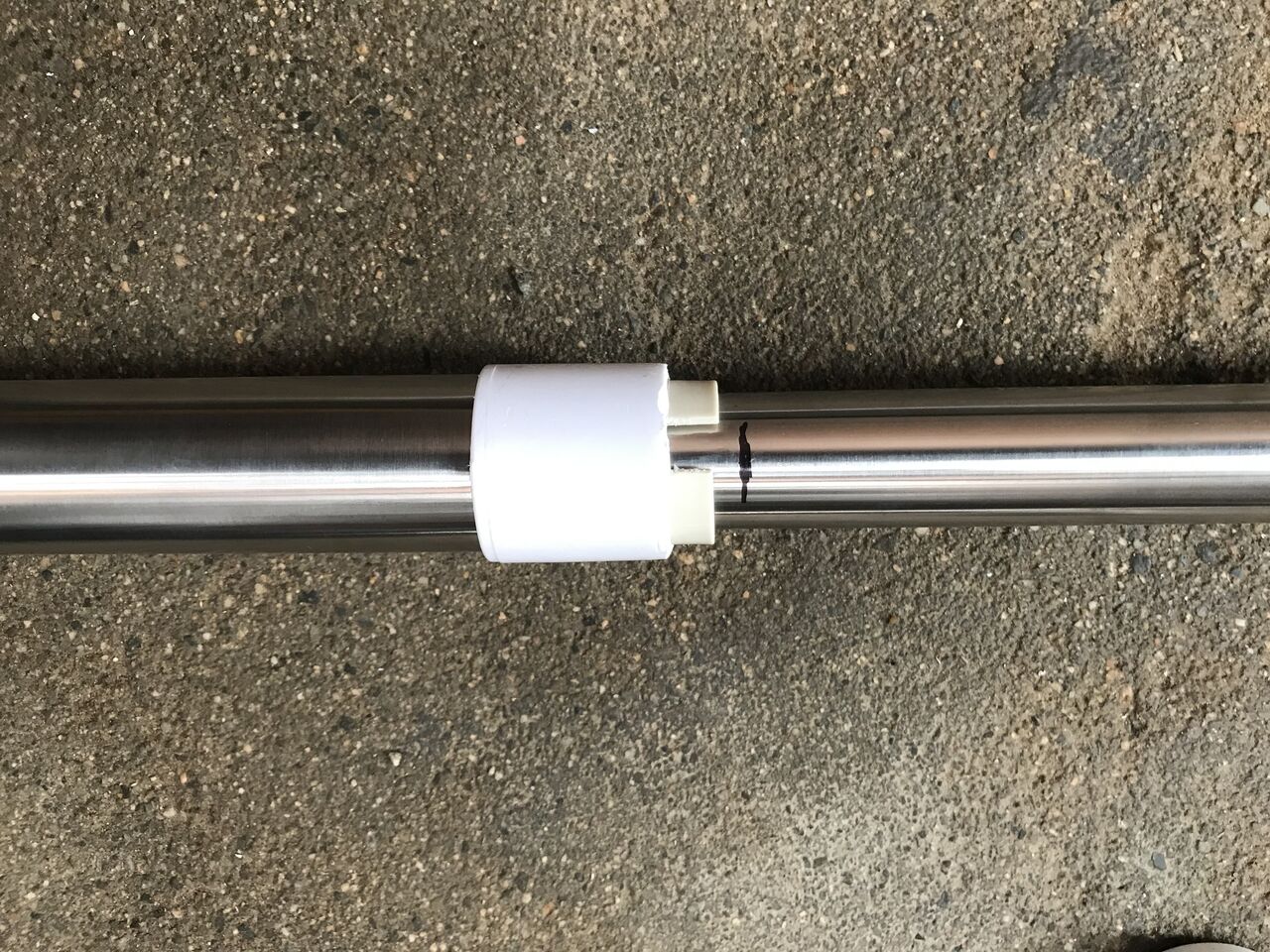

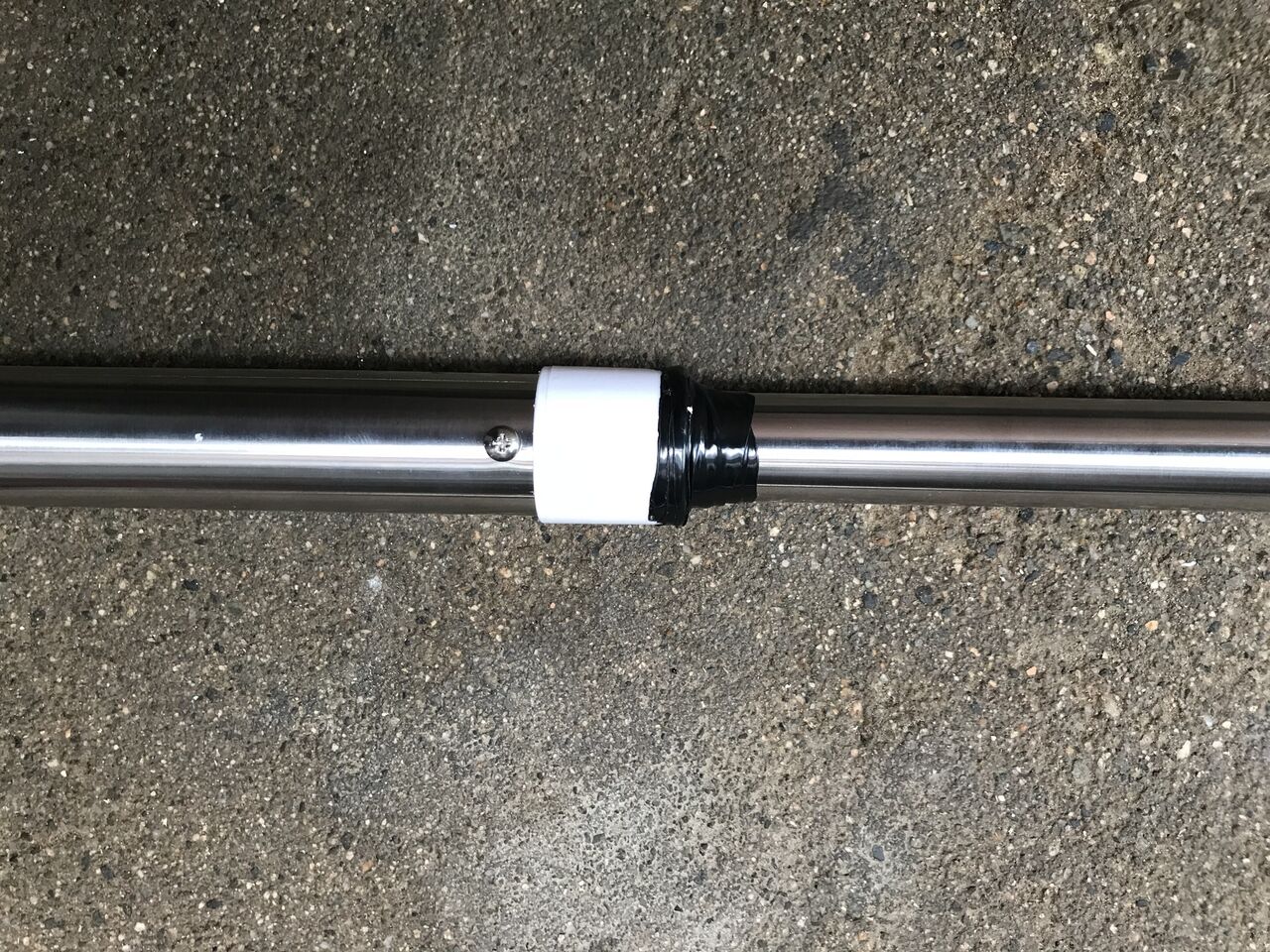

継ぎ目から水が入らないようにエフコテープを巻いて、更にビニールテープを巻いておきました。
7mのステンレスポールを2本作りました。短いのは前回作った6mのポールです。

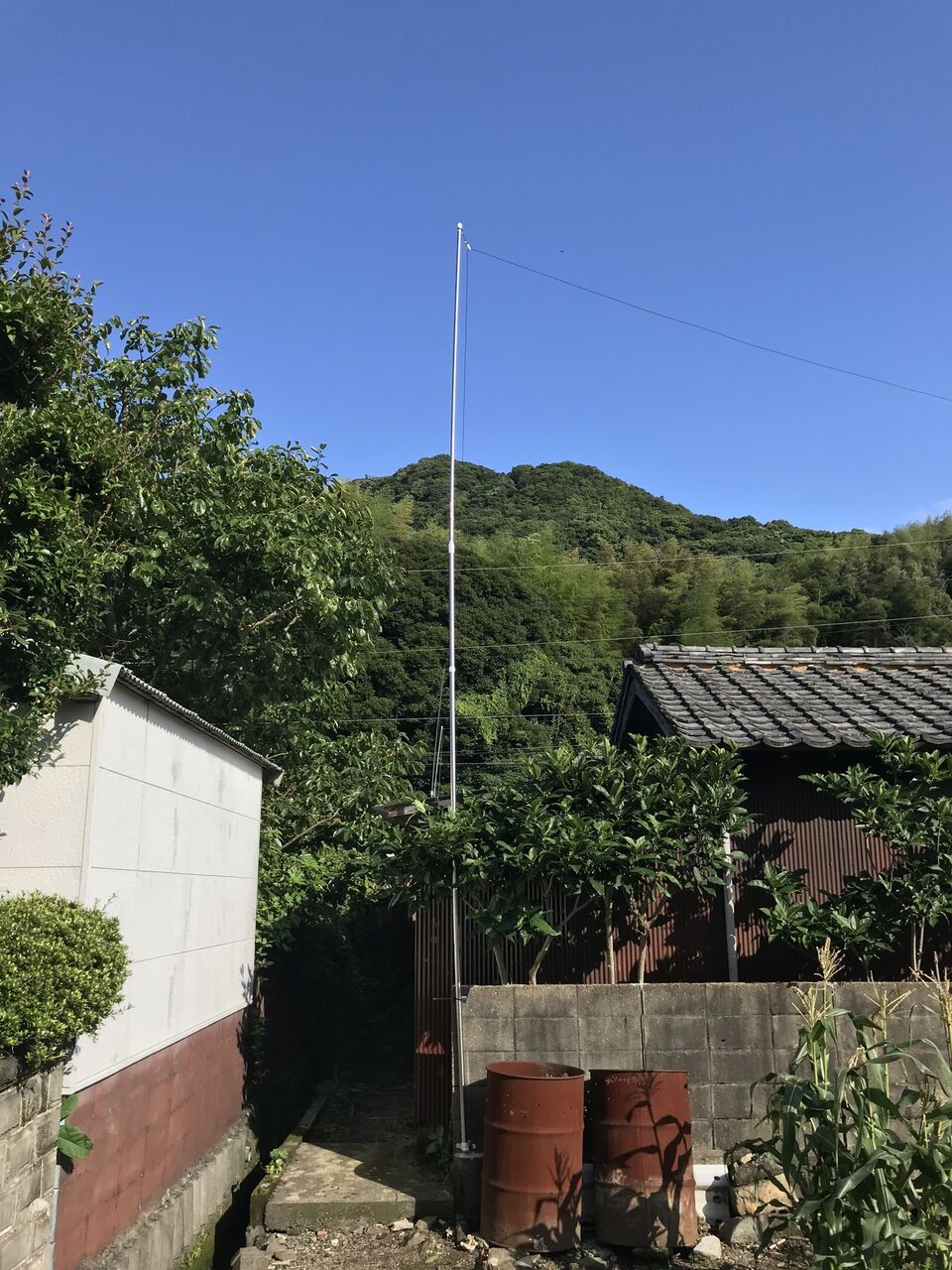

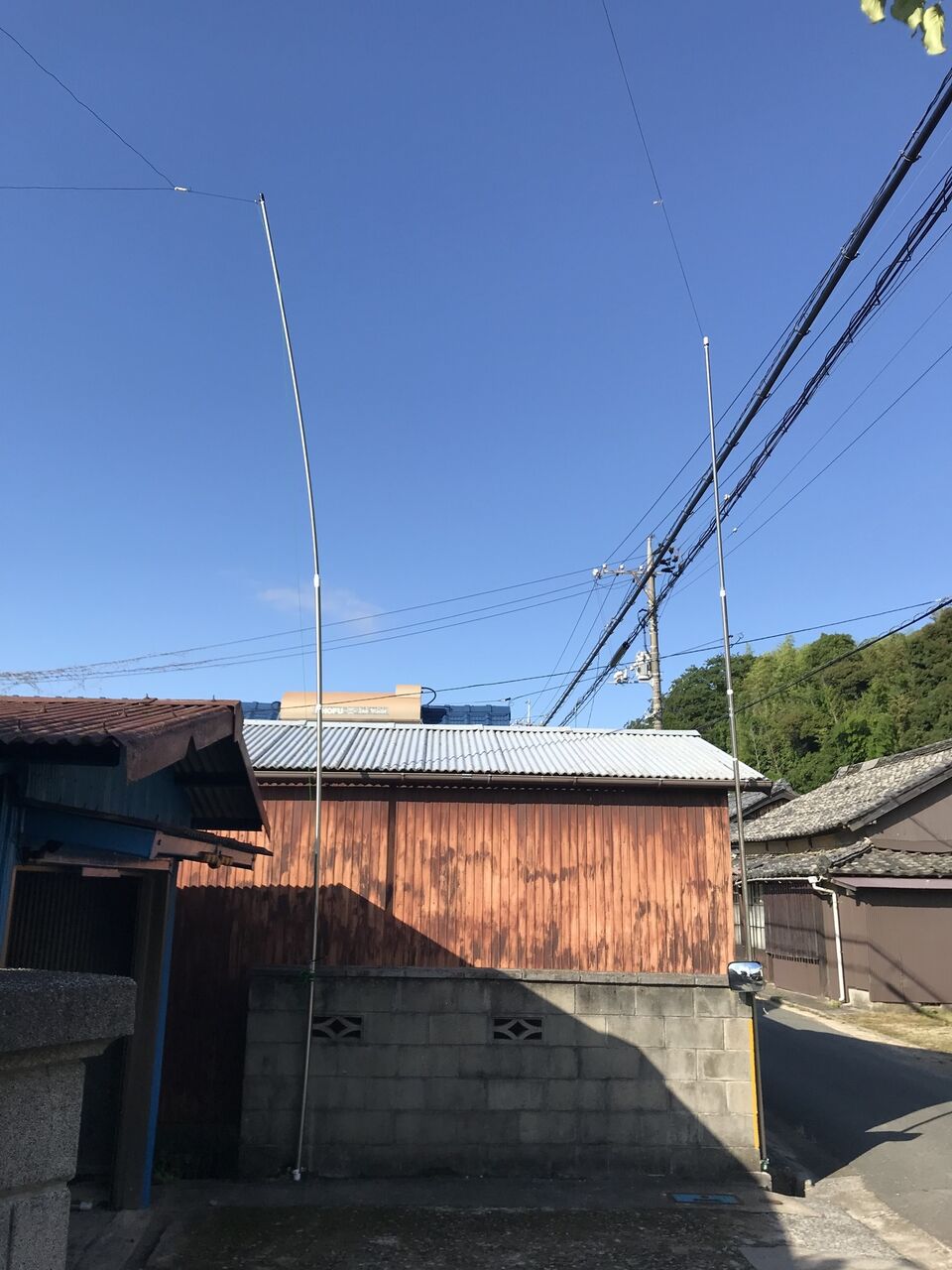

ポールを立ててエレメントを張りました。6mポールを CWA-1000に使って、LWのポール１を7mポールにしました。

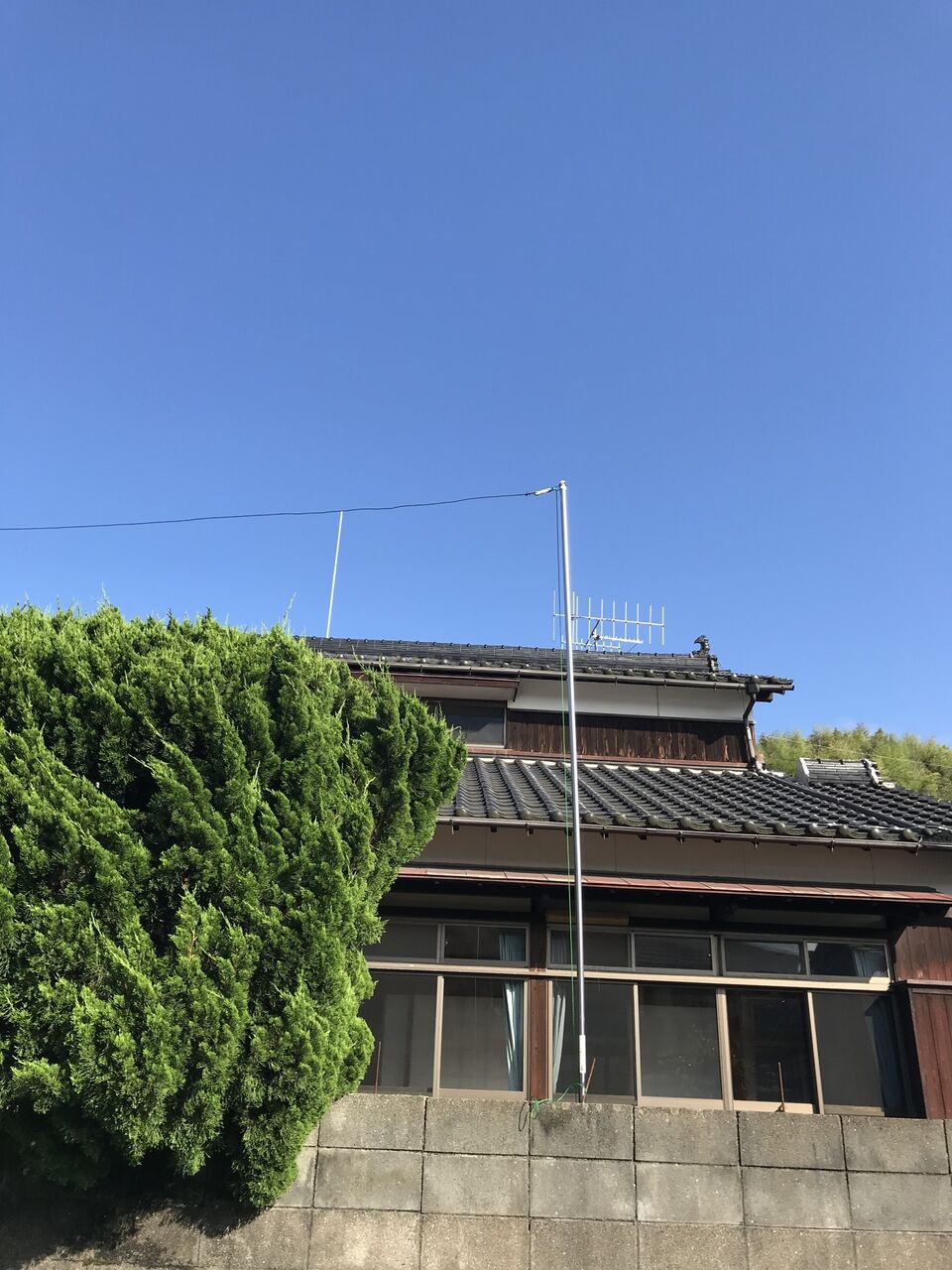

LWのポール１はかなりしなっていますね。折れる事は無いと思いますが。(^^;
ポール２です。7mポールにしました。
ポール３です。ポール１－２の間が短くなったので、ロープ部分が無くなってしまいました。
ポール３の位置を変更したほうが良さそうですが、金具の取付をやり直すのは面倒なので、これで良しとします。(^^;
LWのエレメント高さが4mから7mになったので多少は飛びが良くなるかもと期待してますが、どうでしょう？
今日、Nano VNAでCWA-1000の7MHzのSWRを確認しました。

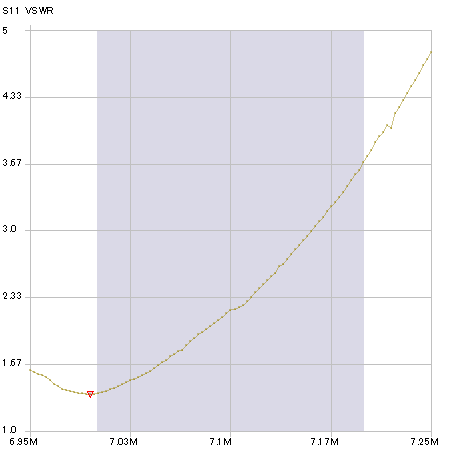

ロングワイヤー設置前（2020年1月）
ロングワイヤー設置後（2020年5月）

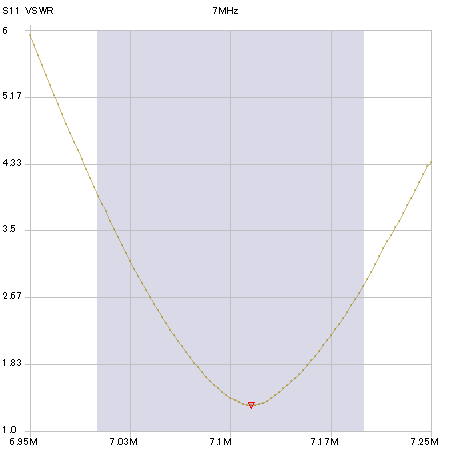

今回改造後（2020年7月）
CWA-1000の調整をしなくても今回のエレメントルート変更で、ほぼ元に戻ったようです。(*^^*)
他のHFバンドも大きな変化はありませんでした。
雨の日に確認しますが、たぶん雨の日も内蔵チューナーでチューニングできると思います。
家内から「いったい何本物干し竿を立てるの」と言われて数えてみたら、9本（うち3本は2本継ぎ）ありました。(笑)
(7月6日追記）
雨だったので7.074MHzの確認をしました。IC-7300Mの内蔵チューナーでチューニングできました。

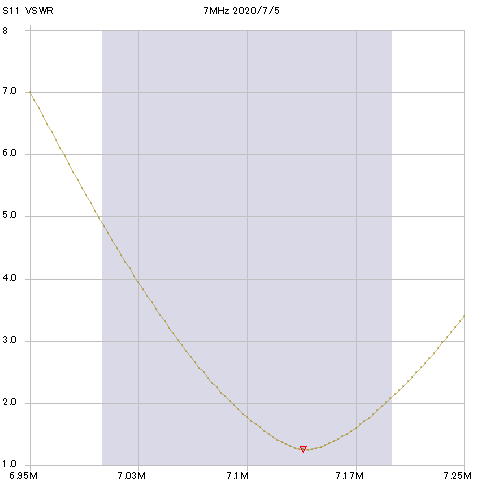

ついでに雨の日のSWRを測定しておきました。
HFアンテナ 雨の日SWR
