4月の記事「別棟リフォーム まとめ　照明、ワックスがけ」で別棟をリフォームして使えるようにしたという話を書きましたが、いよいよ、寝室として使う事になりそうなので、トイレにウォシュレットを設置しました。
トイレも長い間使っていませんでしたが、2017年8月にロータンクの水漏れを修理しました。その時に、配管のパッキン交換や洗面台排水管の修理をして使える状態にしてあります。

トイレ便器に温水洗浄便座が付いていないので、住むとなるとウォシュレットが必用だという事で今回設置しました。
ただ問題があって、トイレに電源がありません。
このため、先に電源コンセントを設置しました。

ウォシュレットの電源コードが1mしか無いので、後ろの壁にコンセントを新設する事にしましたが、土壁でネジ止め出来ないので杉板を取付けてコンセントを設置する事にしました。
事前にナフコで資材を買ってきました。
　杉 仕上げ材約12x150x1000　　 456円
　ノーブルアン力ー NA-16P　　 807円
　VVF ケーブル VVF1.6 10m　　1,120円
　ダブルコンセント WK1021W　 260円

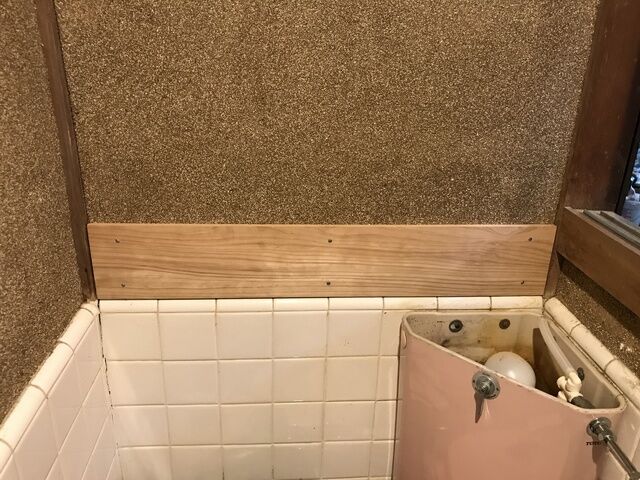

板は土壁にノーブルアンカーを入れてネジ止めしました。
配線はトイレ横の土間の照明用配線のジョイントボックスから壁に穴を開けて引き込みました。

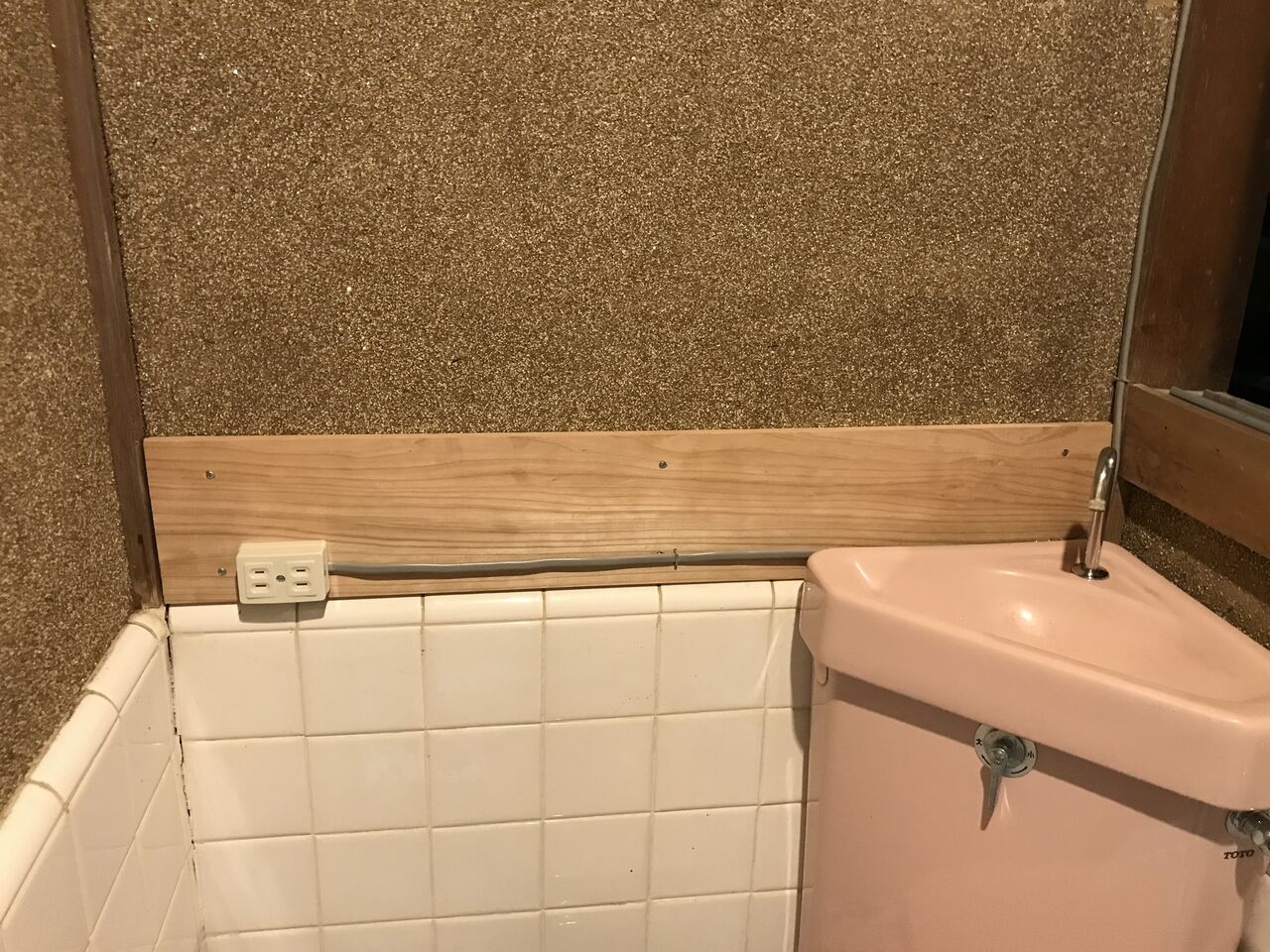

杉板に電源コンセントを取り付けました。あまり見栄えが良く無いですね。(^^;
昨日、ウォシュレットを設置しました。
ウォシュレットはTOTOの廉価モデルです。省エネを考えて瞬間式にしようかとも思ったのですが、電源容量が心配なので貯湯式にしました。
　TOTO Kシリーズ TCF8GK33 #NW1 [ホワイト] 21,200円

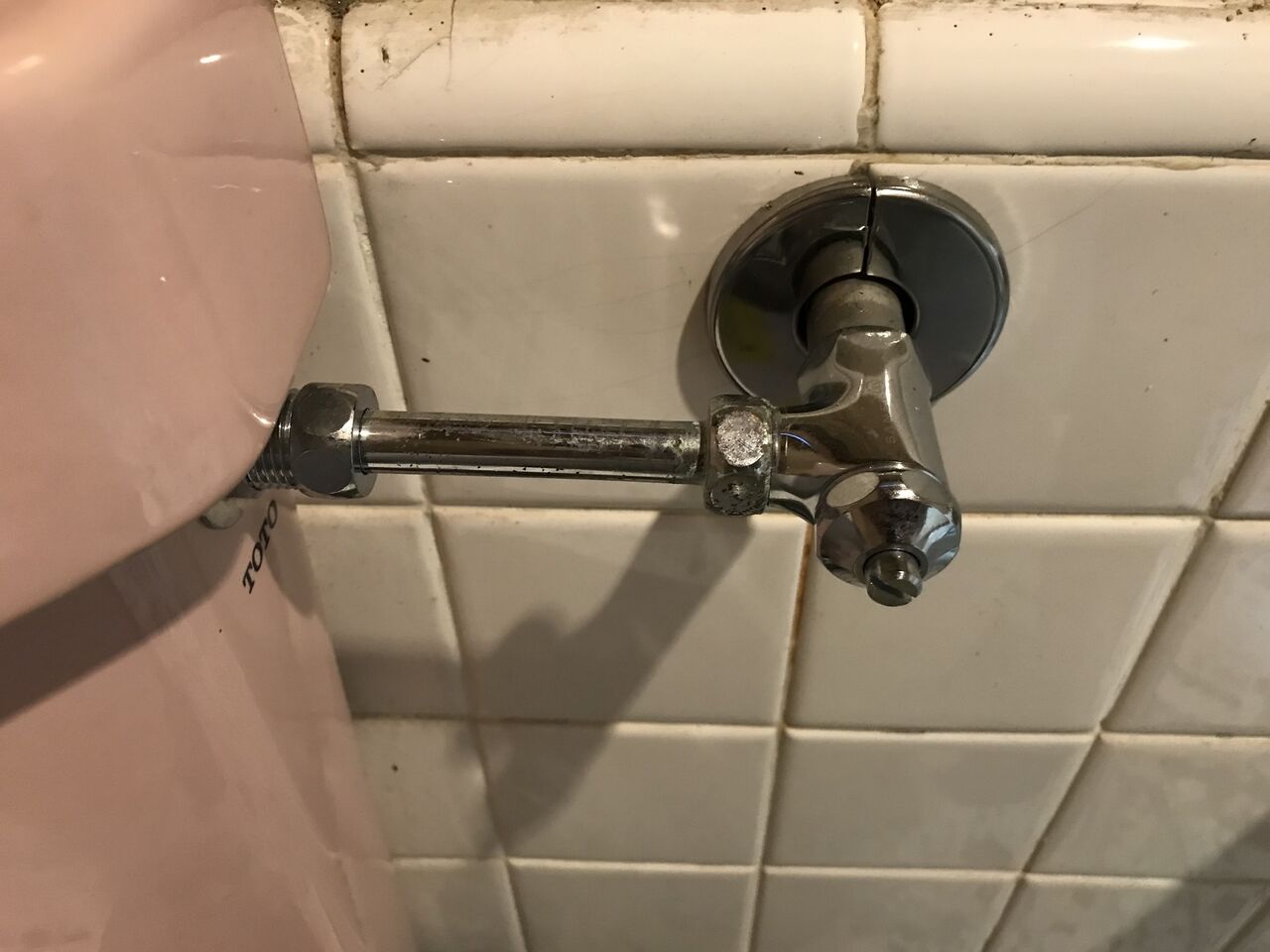

止水栓とロータンクの距離が近くて、給水ホースの分岐金具を入れるのが難しいので止水栓の向きを変えました。

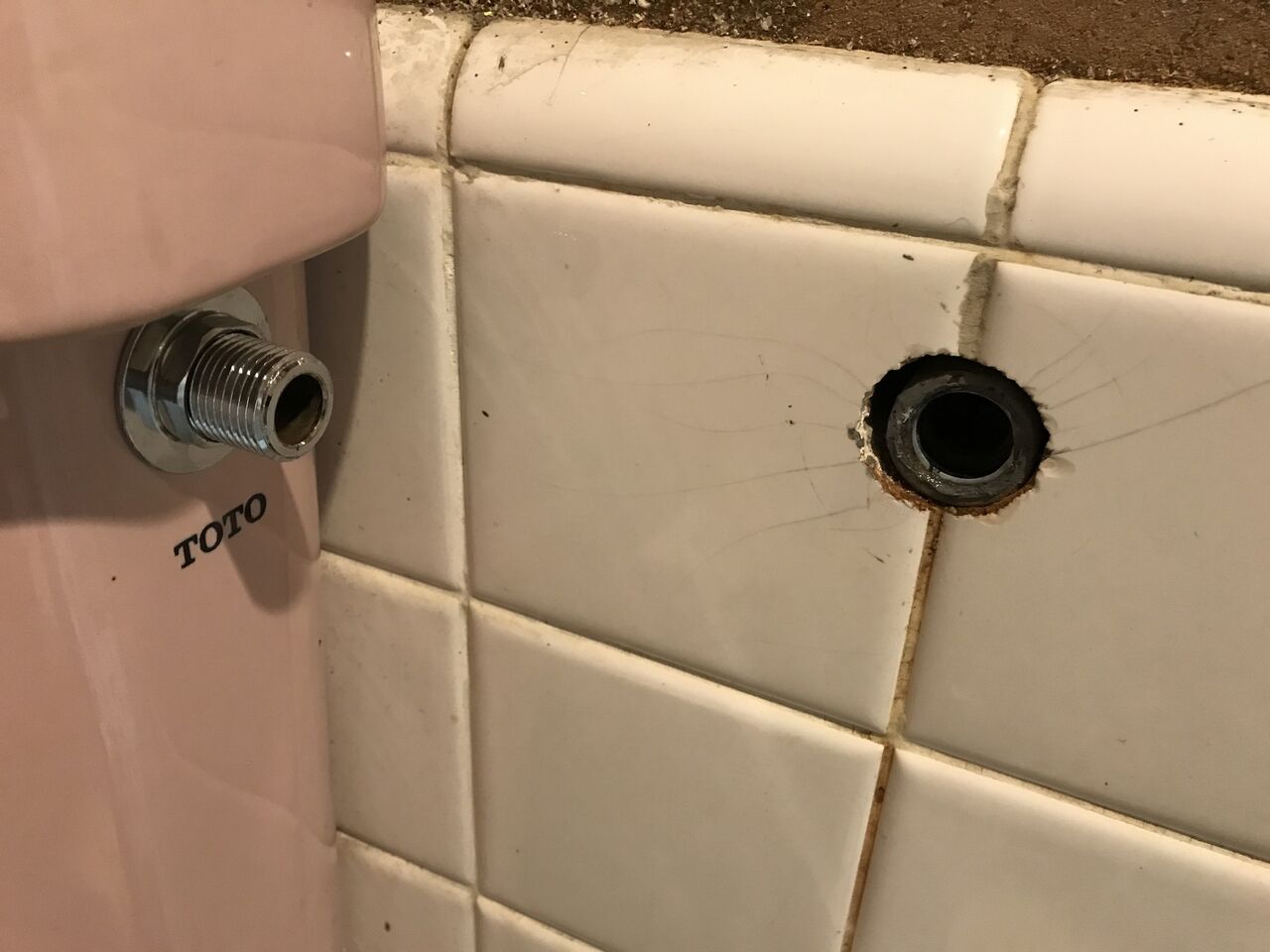

いったん止水栓を外して付け直しました。

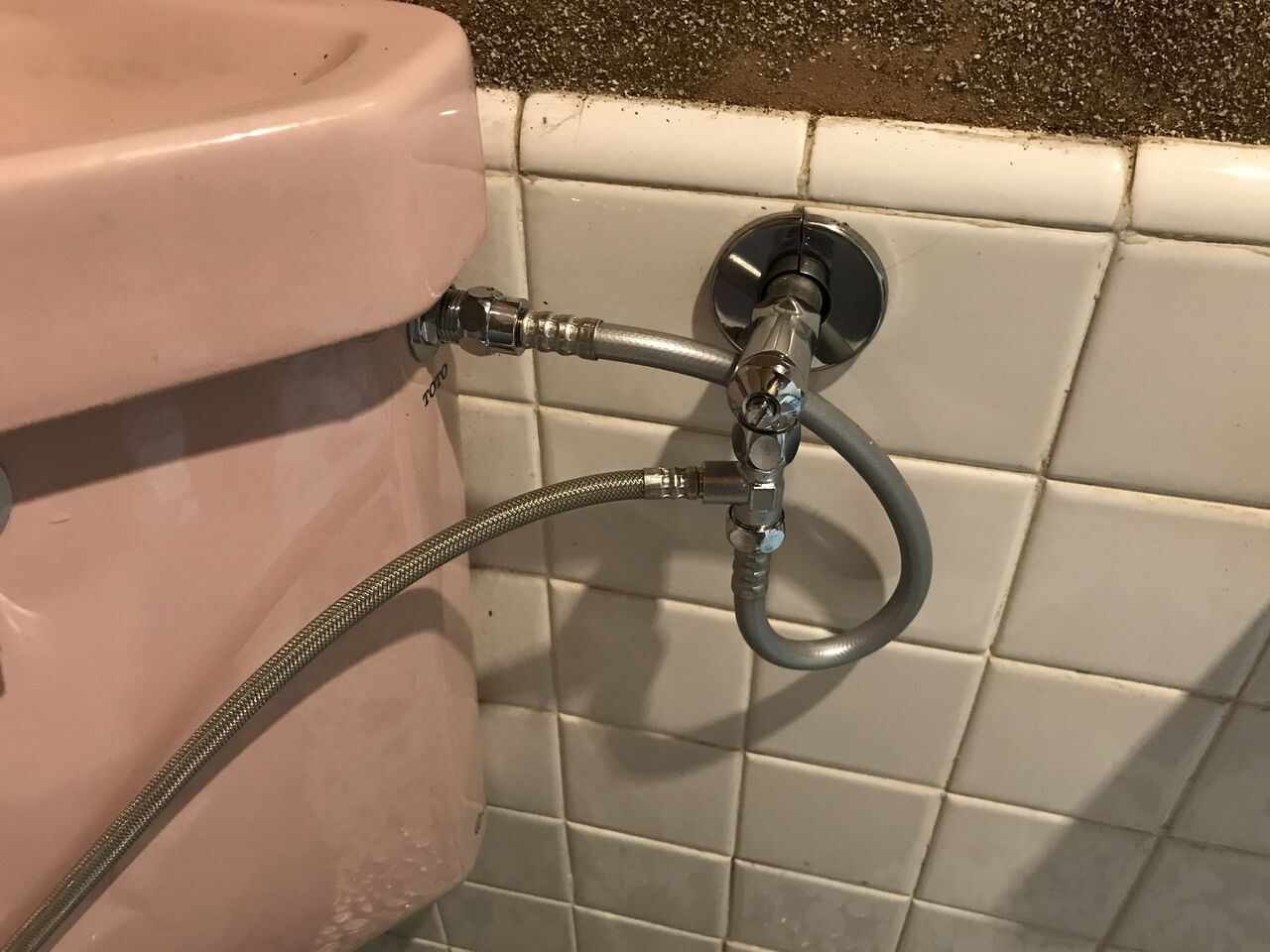

ちょっと苦しいけど何とか付きました。(^^;　止水栓はシールテープを巻いてヘルメシール55を塗って取り付けました。

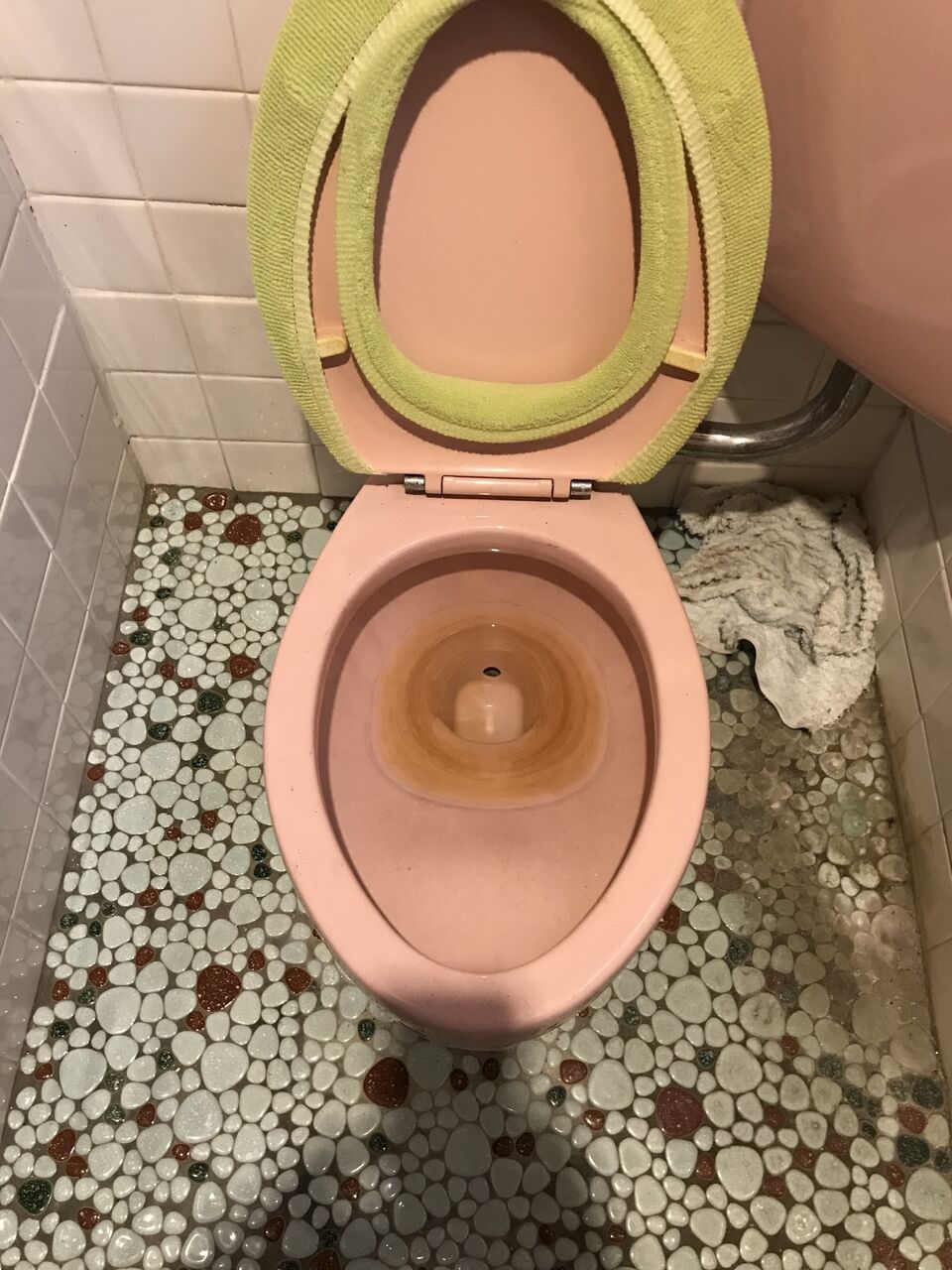

元の便座を外してウォシュレットを取り付けました。便器サイズは47cmの大型サイズでした。

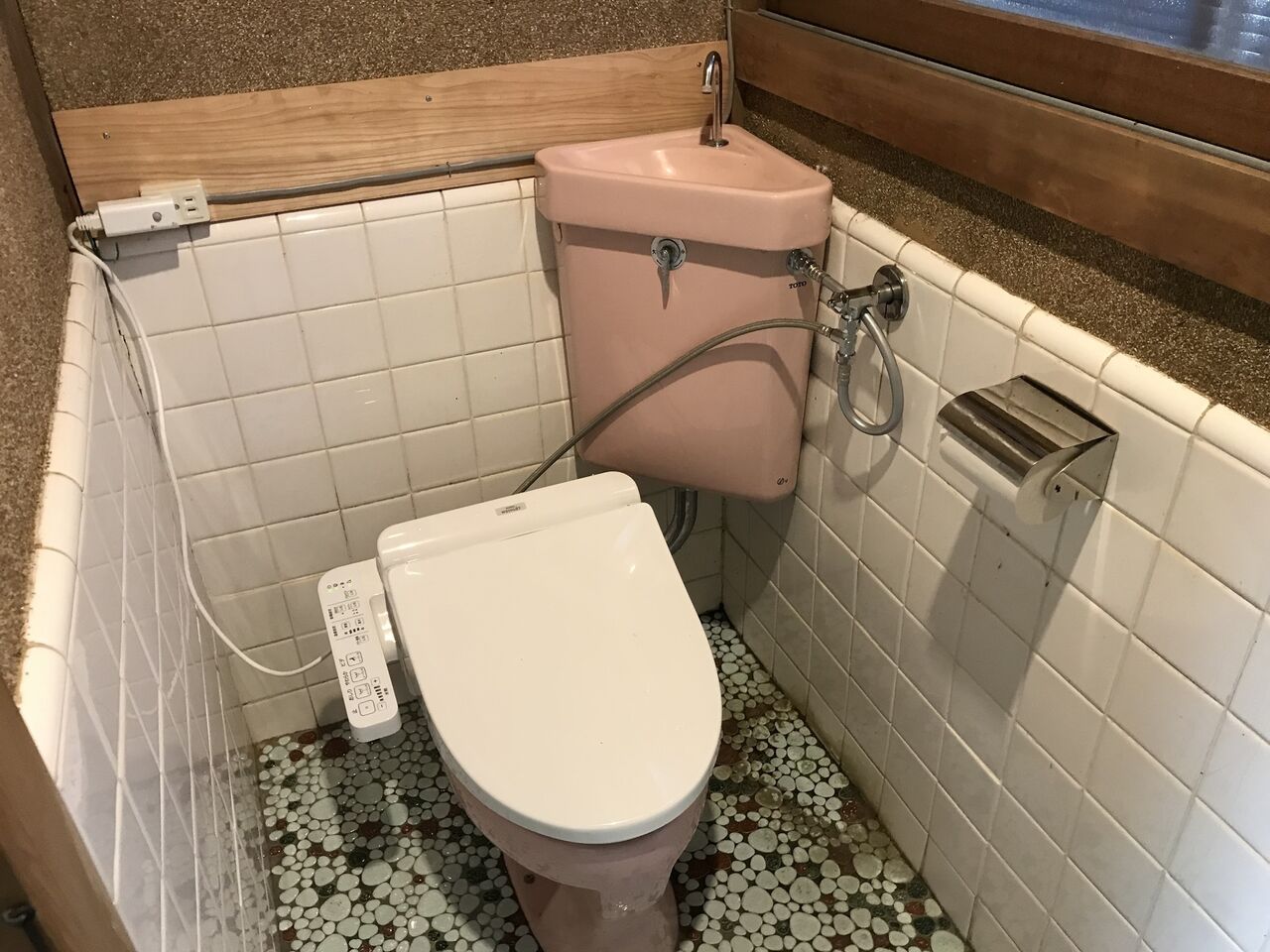

以上で設置完了です。

電気配線をやったついでに、前からやろうと思っていた工事２か所をやりました。
一か所は、フローリングにした6畳の天井灯の壁スイッチ追加です。
元が古い家の和室の和風ペンダントライトで、壁スイッチが付いていませんでした。

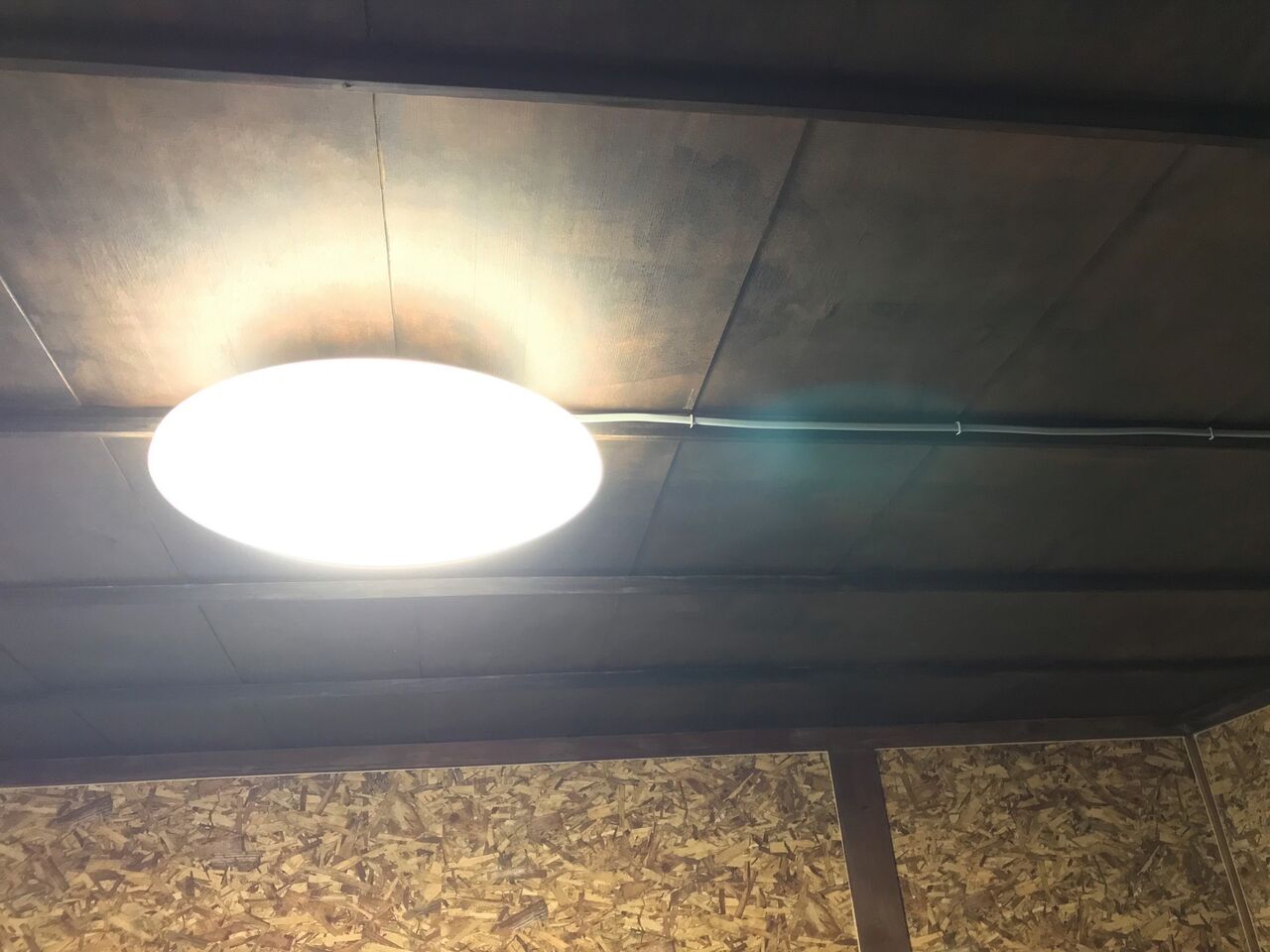

シーリングライトにしたので点灯/消灯をリモコンで行います。部屋を出る時にリモコンを入り口に置いておかないと、夜、暗闇で捜すことになります。(^^;
このため、壁スイッチを追加しようと思っていました。

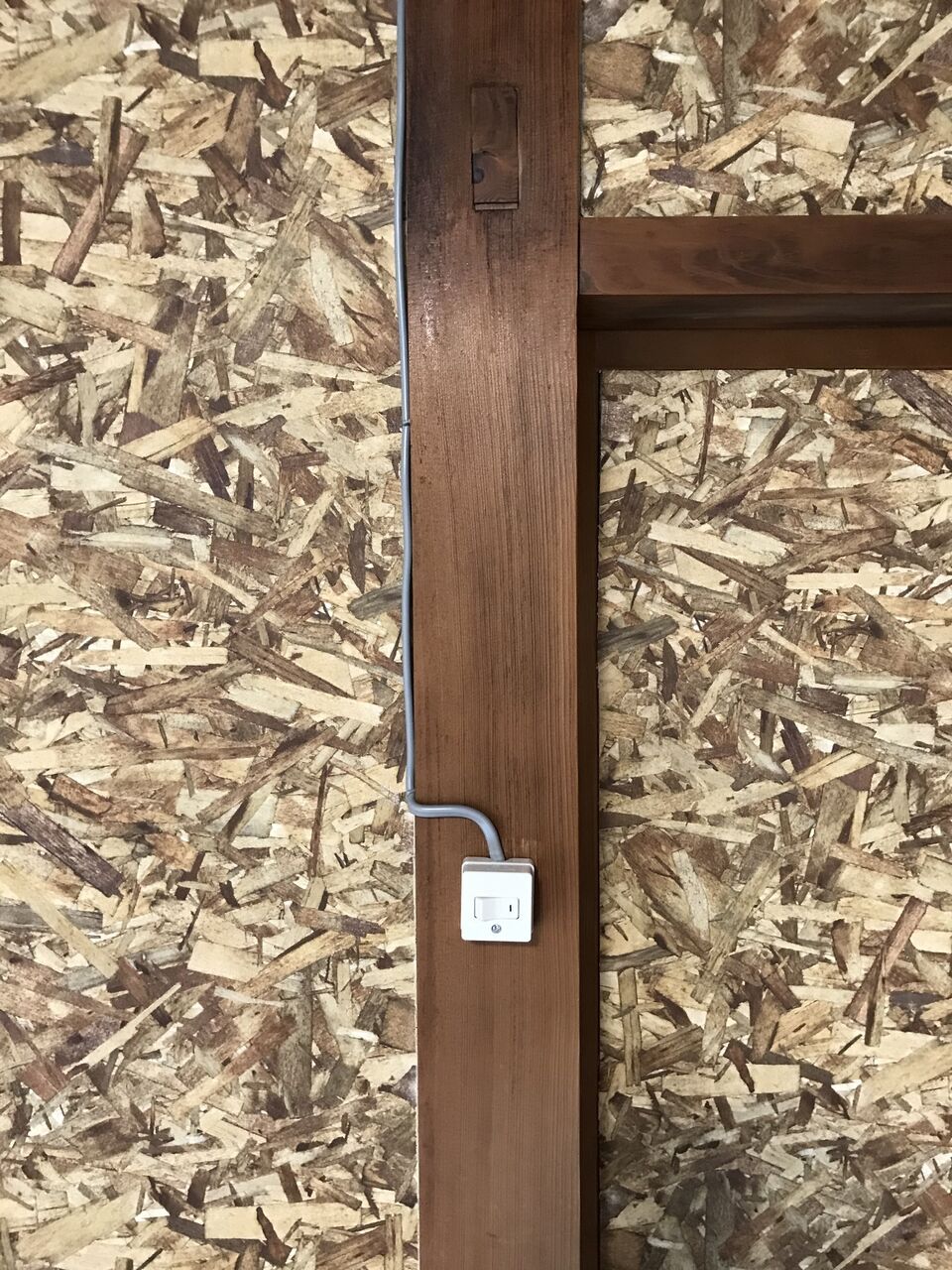

スイッチは角形タンブラスイッチを付けました。
　　角形タンブラスイッチ WS3001W　207円

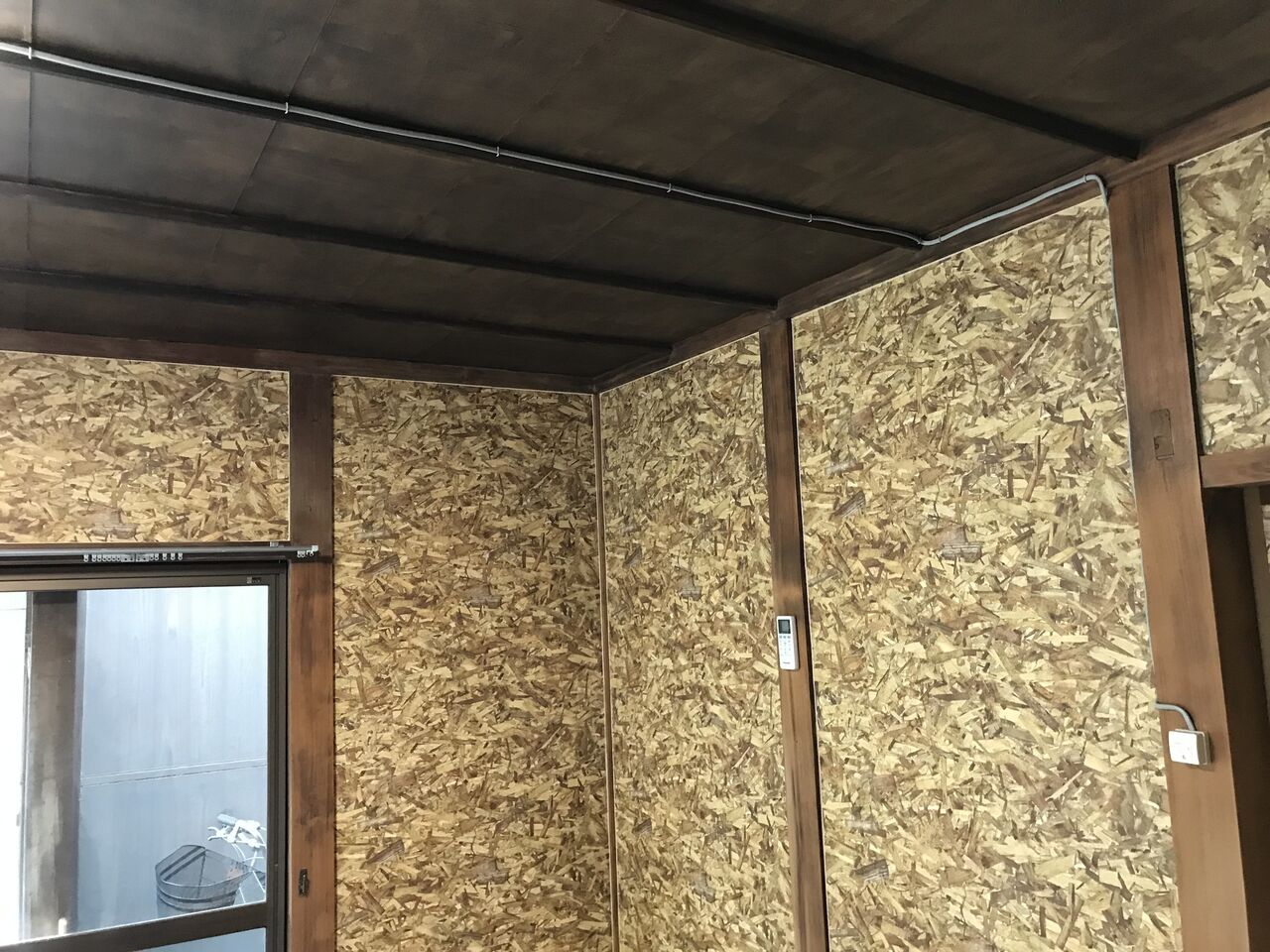

スィッチの配線は引掛けローゼット部分で差込コネクターを使って行いました。
剥き出し配線になりましたが良しとします。(^^;

もう一か所は別棟入口の照明追加です。

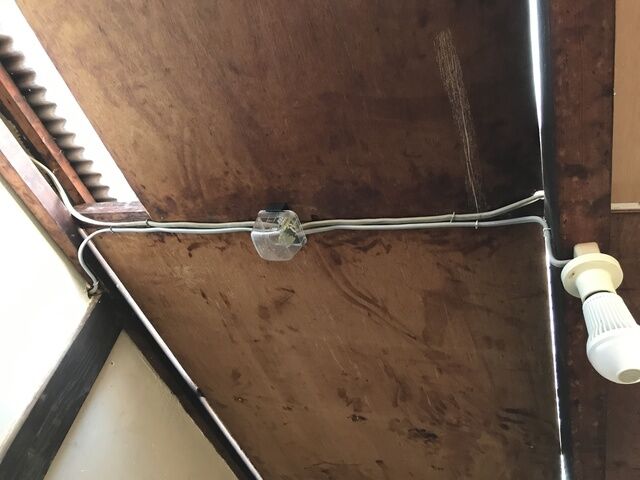

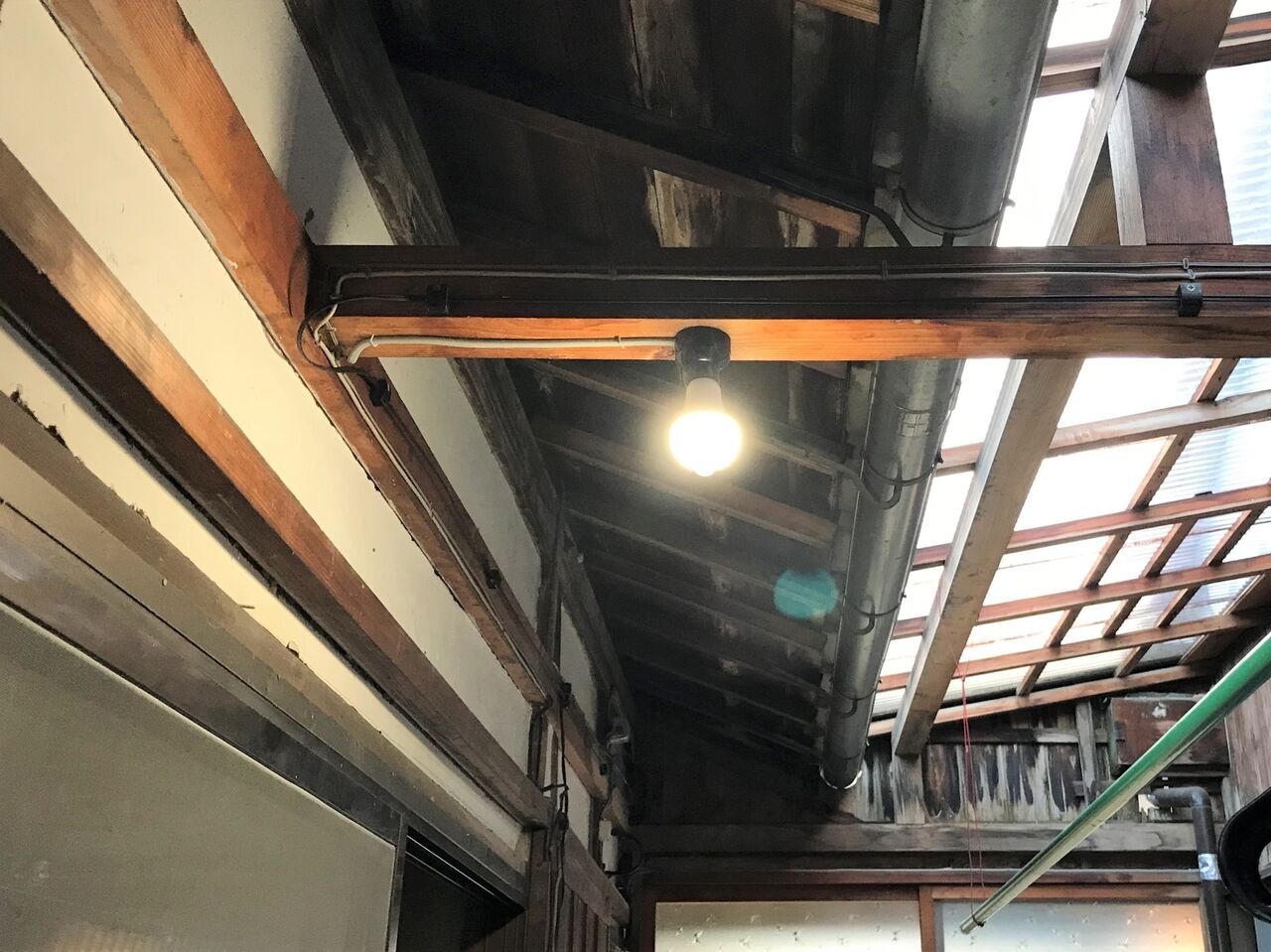

夜、別棟に移動する際に自動的に照明が点くように、土間に人感センサー付きLED電球を設置しました。
配線は既設のジョイントボックスの配線から分岐しました。

後はカーテンをつけてベッドを置けば、寝れるようになる予定です。

久々に第2種電気工事士の資格が役立つ仕事をしました。
たまにやらないと腕が鈍ります。鈍るほどの腕はないのですが。(笑)
