昨年DIYリフォームした別棟ですが、当初の予定では老夫婦の隠居部屋にするつもりだったのですが、次男夫婦が使う事になりました。

当初は寝室なのでテレビはいらないと思ったのですが、テレビを見たいとの希望が出てきました。
そこで、以前ヤフオクで購入して余っていた23インチのテレビがあったので、室内アンテナを付けて別棟6畳に置きました。

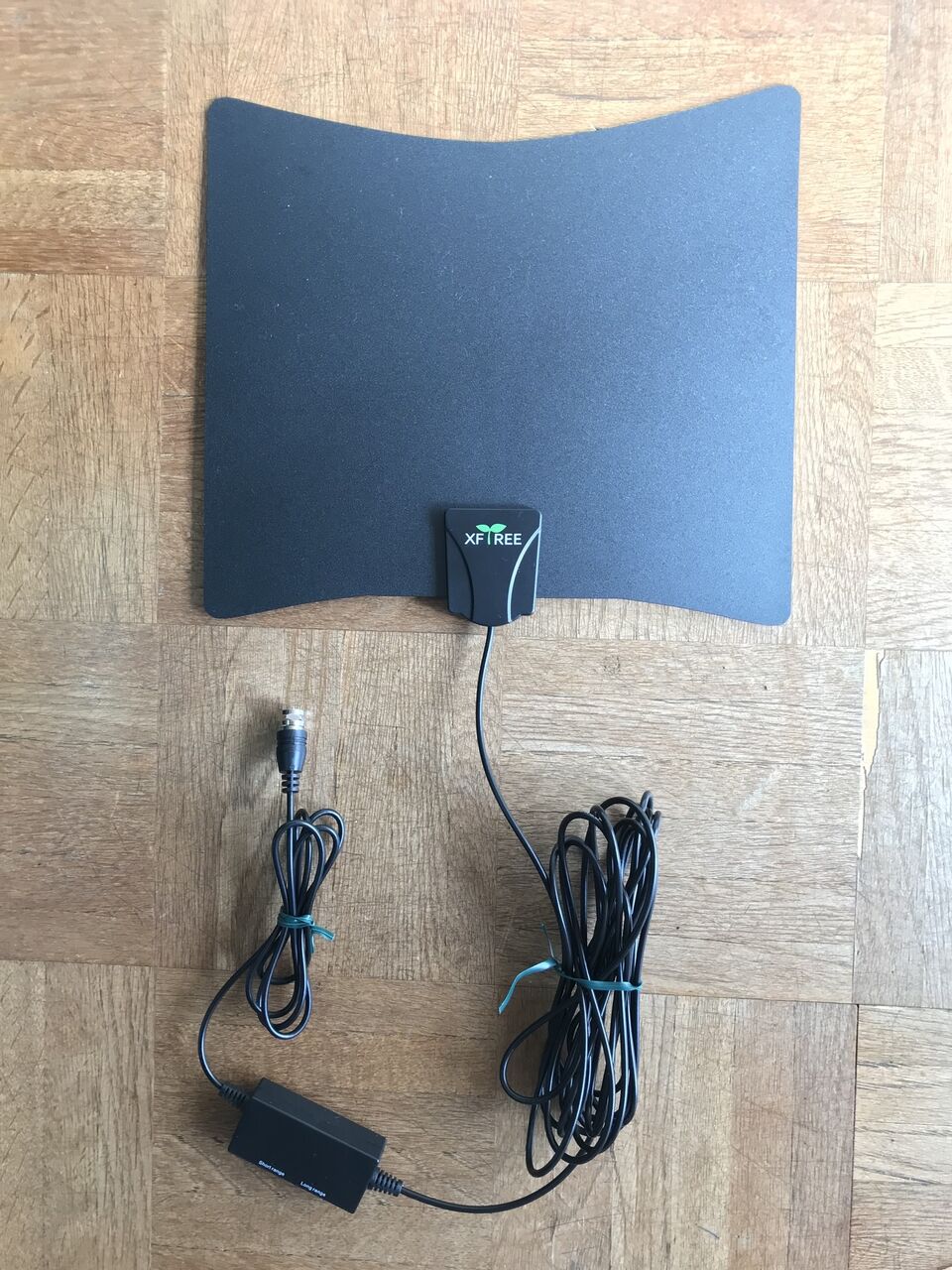

室内アンテナはAmazonで購入しました。
　室内アンテナ HDTVアンテナ 100KM受信範囲 信号ブースター付き UHF VHF対応 全種類テレビ対応 5ｍケーブル (White)　2,888円

私の所からは大平山のテレビ送信アンテナが見えるので室内アンテナで問題ないと思ったのですが、なぜかNHK総合しか映りません。
テレビの受信レベル表示で見るとNHKがギリギリのレベルで、他は受信可能レベル以下でした。
電界強度が弱いのは、大平山方向にトタン張りの車庫があるので電波が通りにくいのだと思います。

補足ですが、防府市の大平山送信所からは、NHK総合、NHK教育、tysテレビ山口(TBS系)、KRY山口放送(日本テレビ系)、yab山口朝日放送(テレビ朝日系)の5チャンネルを放送しています。
送信電力はどれも1kWなので、NHK総合だけ映るのは解せませんが周波数の関係かも知れません。

室内アンテナを付ける前にミノムシクリップのコードをホイップアンテナにした時もNHK総合だけ受信できていたので、この室内アンテナはホイップアンテナなみの性能のようです。
「受信ブースターにより微弱電波を受信できる」と謳ってますが怪しいです。ゴミになりました。(-_-;)

一方、母屋のテレビは 山口ケーブルビジョン のケーブルテレビで、県内5チャンネルの他に、TVQ九州放送(テレビ東京系)、TNCテレビ西日本(フジテレビ）の2チャンネルが見られるので、在京キー局5局すべてを見る事ができます。


（前置きが長かったですね。）
ということで、頑張ってTVアンテナケーブルを母屋から引いてくることにしました。(^^;

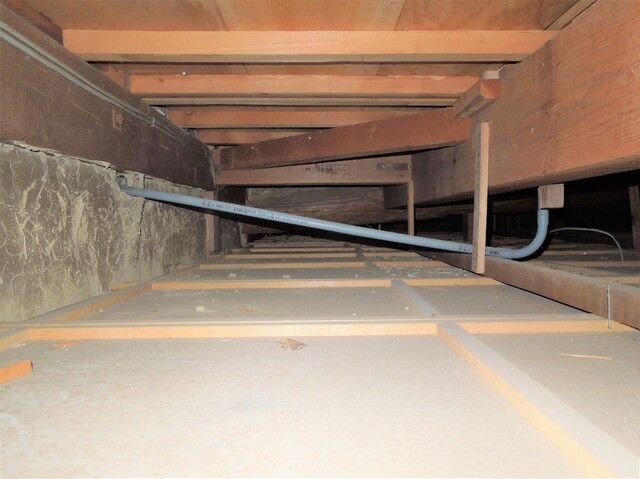

当初は、アンテナの配線ボックスがダイニングにあるので、そこから引こうと思って昨年暮れに一階天井裏に上がってみました。
配線ルートとしては、ダイニング天井-->客間天井-->土間(母屋と別棟の間)-->別棟6畳　と考えていたのですが、なぜか客間天井裏にたどり着けませんでした。客間からは天井裏に上がれないし、客間天井裏は壁で仕切られていて入るところがありません。
天井裏を這いずり回ってみましたが、駄目でした。(^^;


そこで、諦めて天井裏は通さずに客間のTVアンテナを分岐して配線する事にしました。
客間にある光回線ルーターからLANケーブルも引こうと思っていたので、客間の壁に穴を開けて引くことにしました。
さらに、私のシャック(無線室)にも有線LANを引くことにしました。
どうせ壁に穴を開けるのなら、ついでです。(^^;

別棟の壁は竹枠を組んで赤土を塗った土壁ですが、土壁はマイクロ波を通しにくいようで別棟6畳は客間のWiFiアクセスポイントからの距離は数メートルですが電波が弱いです。このため、有線LANを引くことにしました。

暮れに必要な資材、工具を注文しました。モノタロウで注文しようと思ったのですが、TVアンテナやLANケーブル関係の工具、資材はAmazonの方が安かったです。
（Amazon購入）
　NUZAMAS 300mmロングドリルビット7本セット木工4-10mm　　　1,499
　日本製線 LANケーブル（Cat5e) 100m巻 0.5-4P NSEDT (100) 　　　3,740
　DXアンテナ 同軸ケーブル 20m S-5CFB ホワイト S5CFB20S(P) 　　1,840
　YOU+ アンテナ2分配器 全端子通電型　　　　　　　　　　　　　　　418
　YOU+ 中継接栓 中継アダプター（ケーブル同士の接続に） (5個)　　　398
　サンワサプライ RJ-45コネクタ(単線用) 10個入り ADT-RJ45-10SN　　 682
　SANWA SUPPLY ADT-MC4B-10 モジュラーカバー(先付けタイプ)　　 326
　タローズTARO'S ケーブルクランプ 5C用 100個入 TS-CL5CN　　　　 570
　タローズTARO'S ケーブルクランプ 4C用 100個入 TS-CL4CN　　　　 540

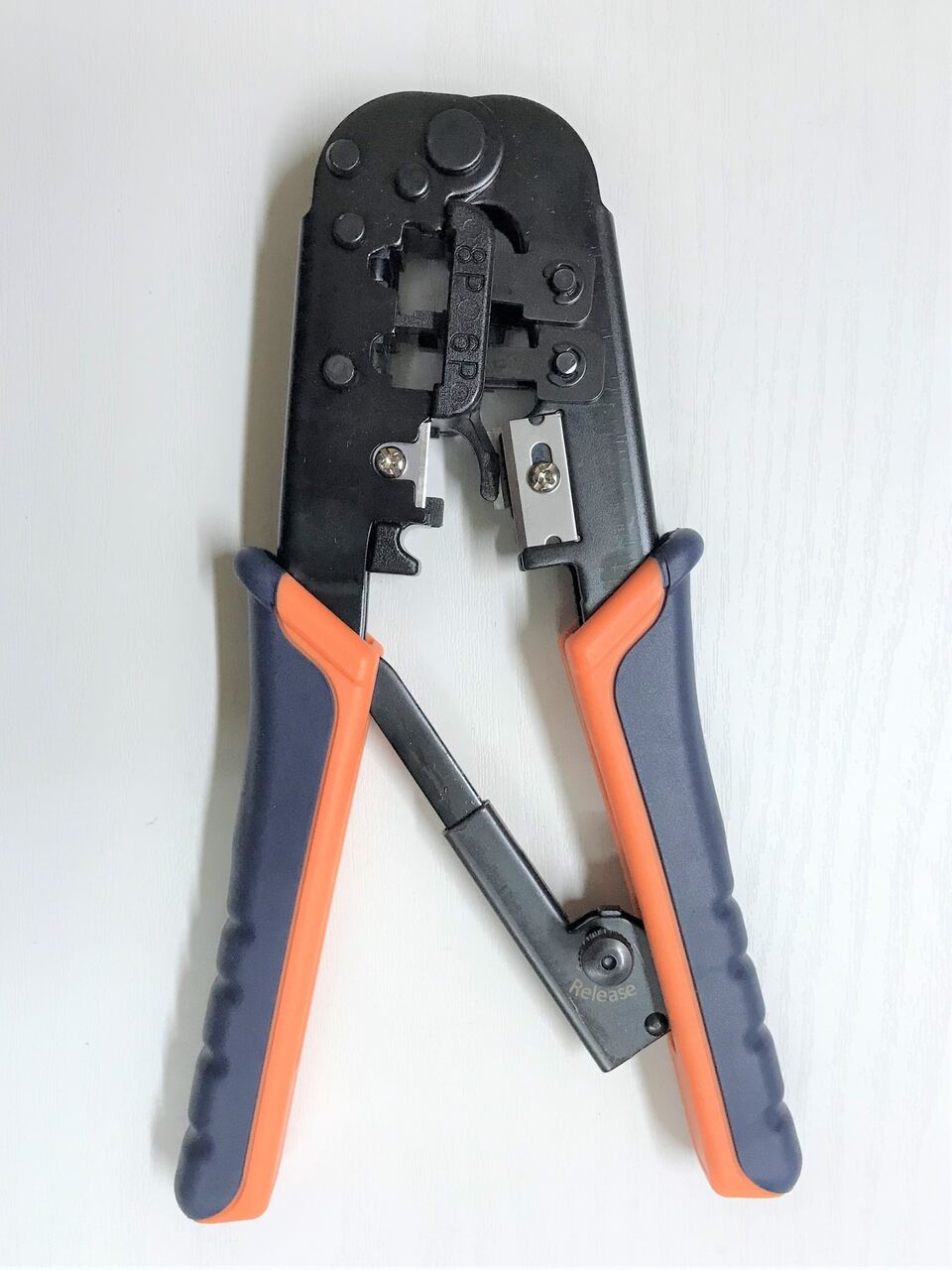

　エレコム ラチェットタイプRJ45コネクタかしめ工具 LD-KKTR　　　 2,560

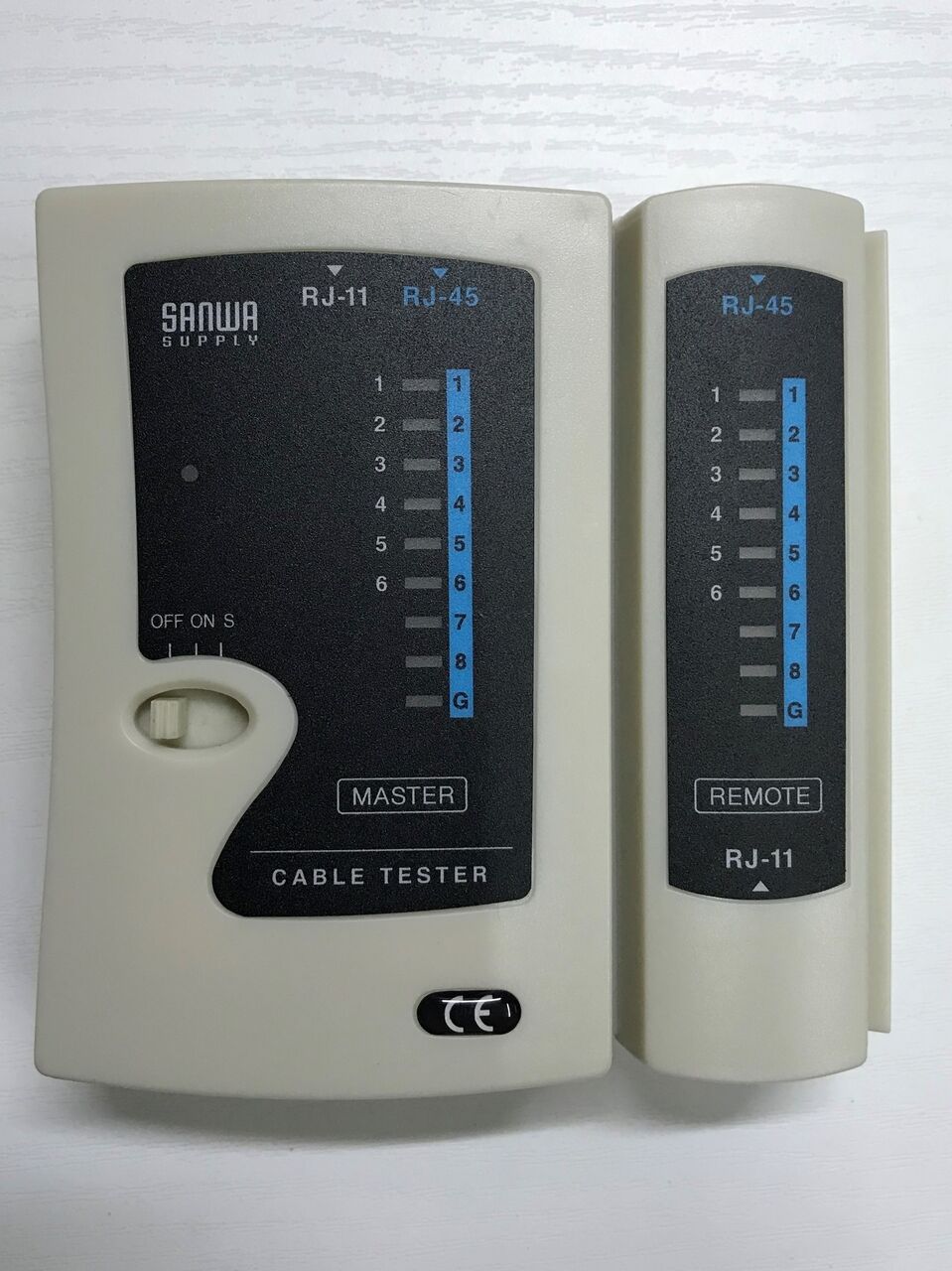

　サンワサプライ LANケーブルテスター LAN-TST3Z　　　　　　　　 1,609
　　　　　　　　　　　　　　　　　　　　　　　　　　　　合計　　14,182円

(ナフコ購入）
　モール1号2mW SFM12　　　　　　　　　　　　302
　モール1号2mBR SFM12 @302x5 　　　　　　 1,510
　マヂックステッ力壁用12mmx12m 12-KMS　　　836
　T付モール1号W SFT12 @173x2　　　　　　　　346
　T付モール1号B SFT16 @173x2　　　　　　　　346
　ステン丸木ねじ 3. 5X20 14P @176x2　　　　　 352
　高シールドTV コンセントWCS4712W　　　　 1,915
　コスモS ボックスコンセント WVC7001W　　　 448
　コスモ21取り付け枠WTF3710K　　　　　　　　 52
　カモイ武蔵マスキング 30ミリ 4本　　　　　　　522
　　　　　　　　　　　　　　　　　合計　　　 6,629円

LANケーブルのRJ-45を圧着する必要があるので、圧着工具とLANケーブルテスターを購入しました。


TVアンテナケーブルはコンセントにしたかったのでボックスコンセントとTV コンセントを購入しました。

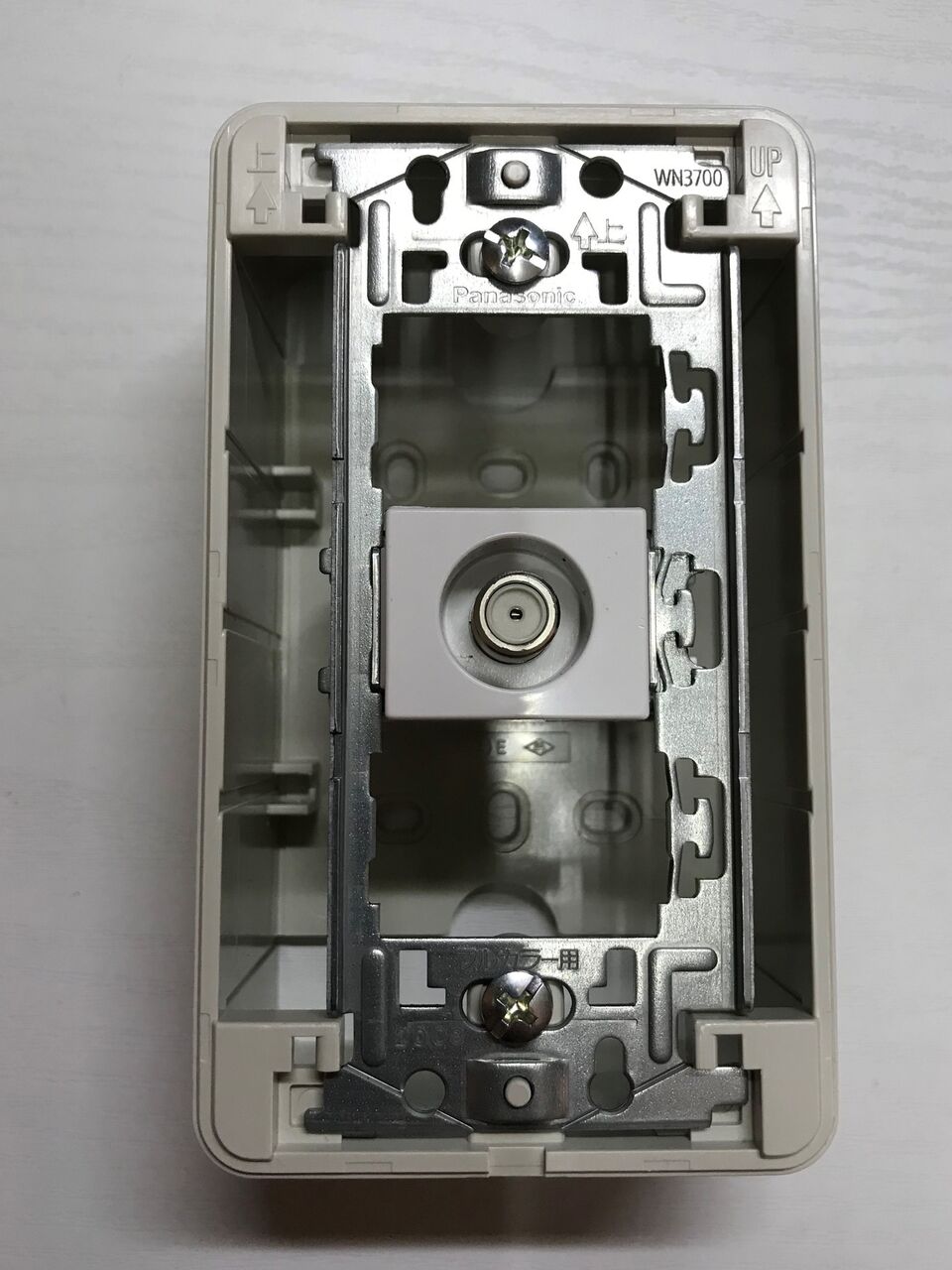

一緒に購入した「取り付け枠WTF3710K」はプラスチック製のものですが厚みがあるので使えませんでした。このため、以前取り外して残していたWN3700Pを使いました。


配線工事は壁にロングドリルビットで穴を開けてケーブルを通して配線しました。

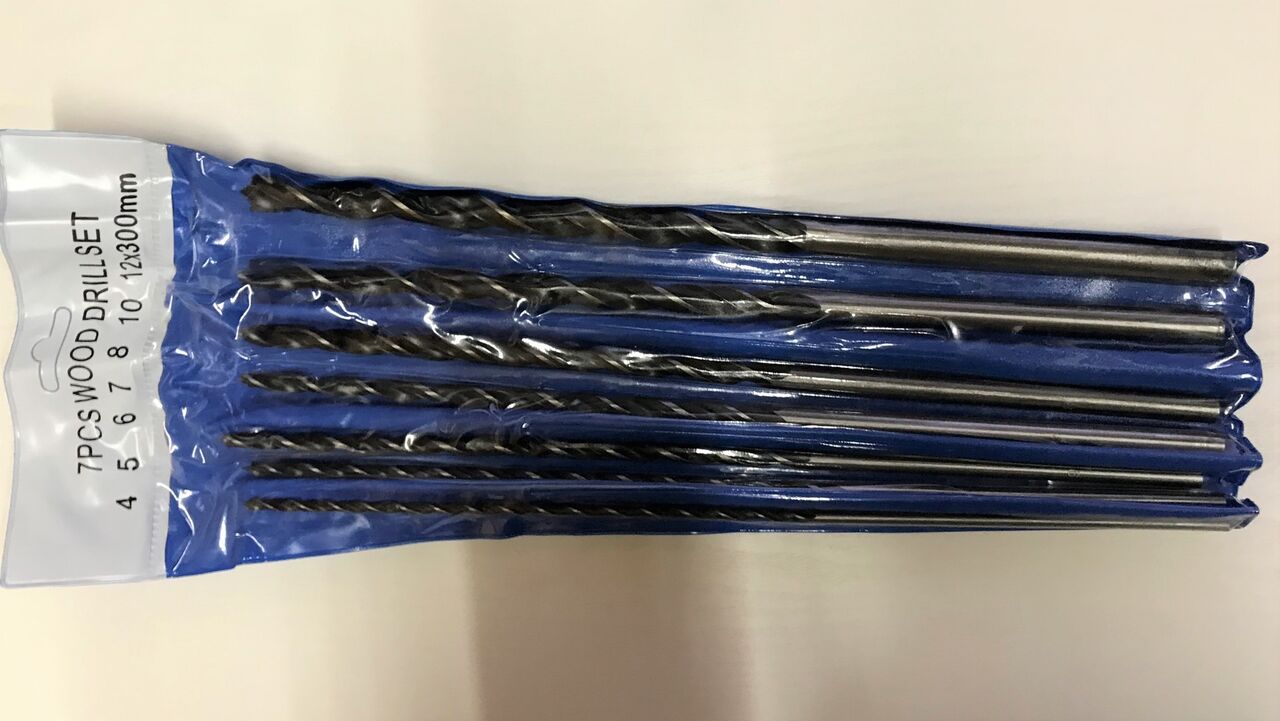

このドリルビットは安物ですが、石膏ボードの壁や土壁に穴を開けるのには充分使えました。

品名が「300mmロングドリルビット7本セット木工4-10mm」となっていますが、4-12mmの7本セットでした。
壁の厚みが15cmくらいありますが、30cmのドリルなら大丈夫でした。
穴は最初に細い4mmドリルで穴を開けて反対側の位置が問題ないか確認してから、太いドリルで穴を広げました。

客間の土間側です。5C-2VとLANケーブルを通すので12mmの穴を開けました。ケーブルはモールで隠しています。

今回、モールをたくさん使ったので費用がかさみました。ダイソーの1mのモールも使ってみましたが、接着力が弱いようです。

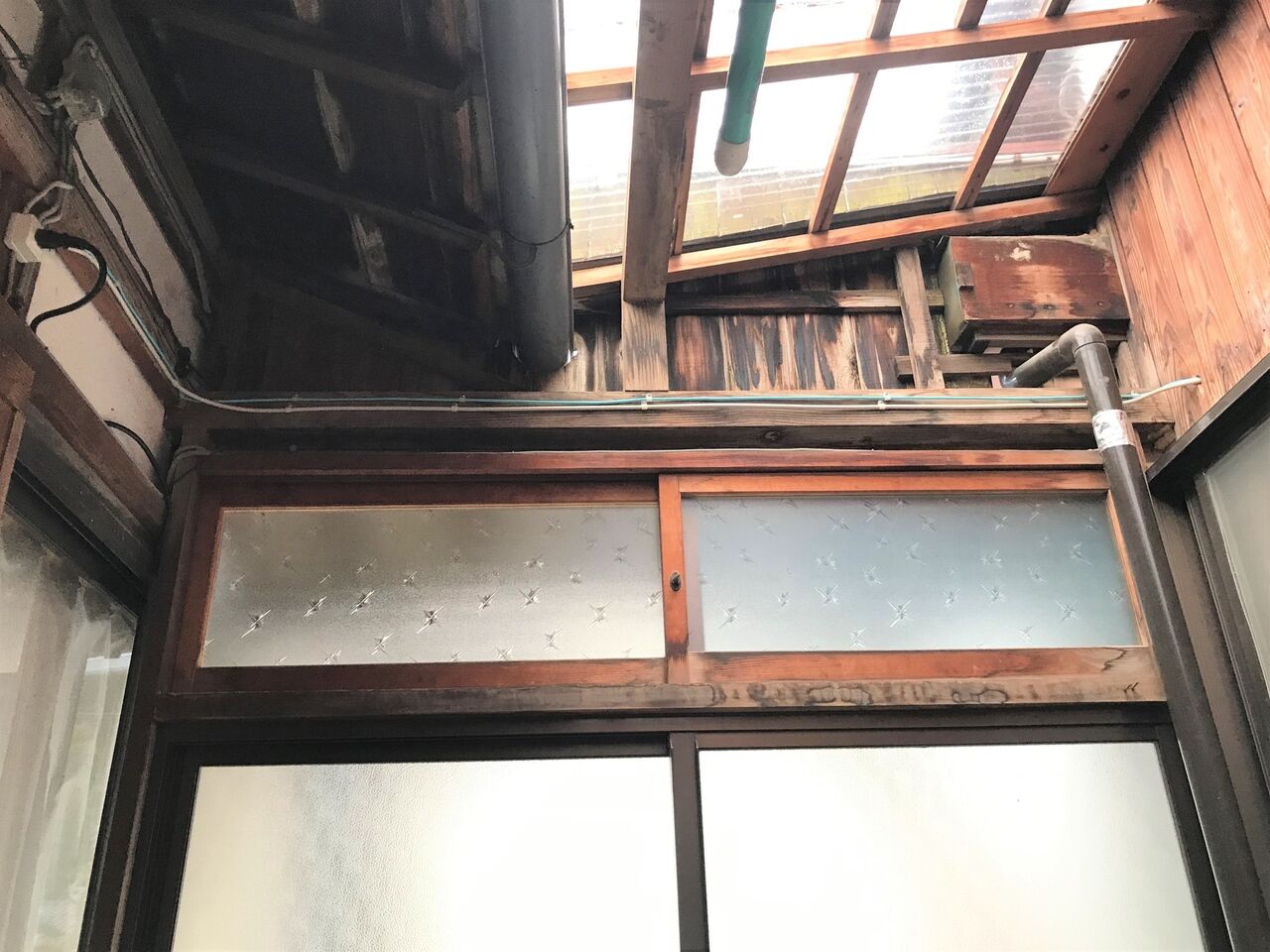

土間の配線はケーブルクランプで留めました。

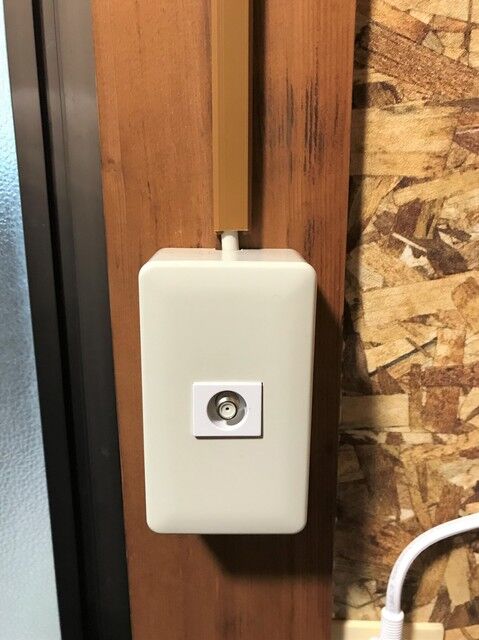

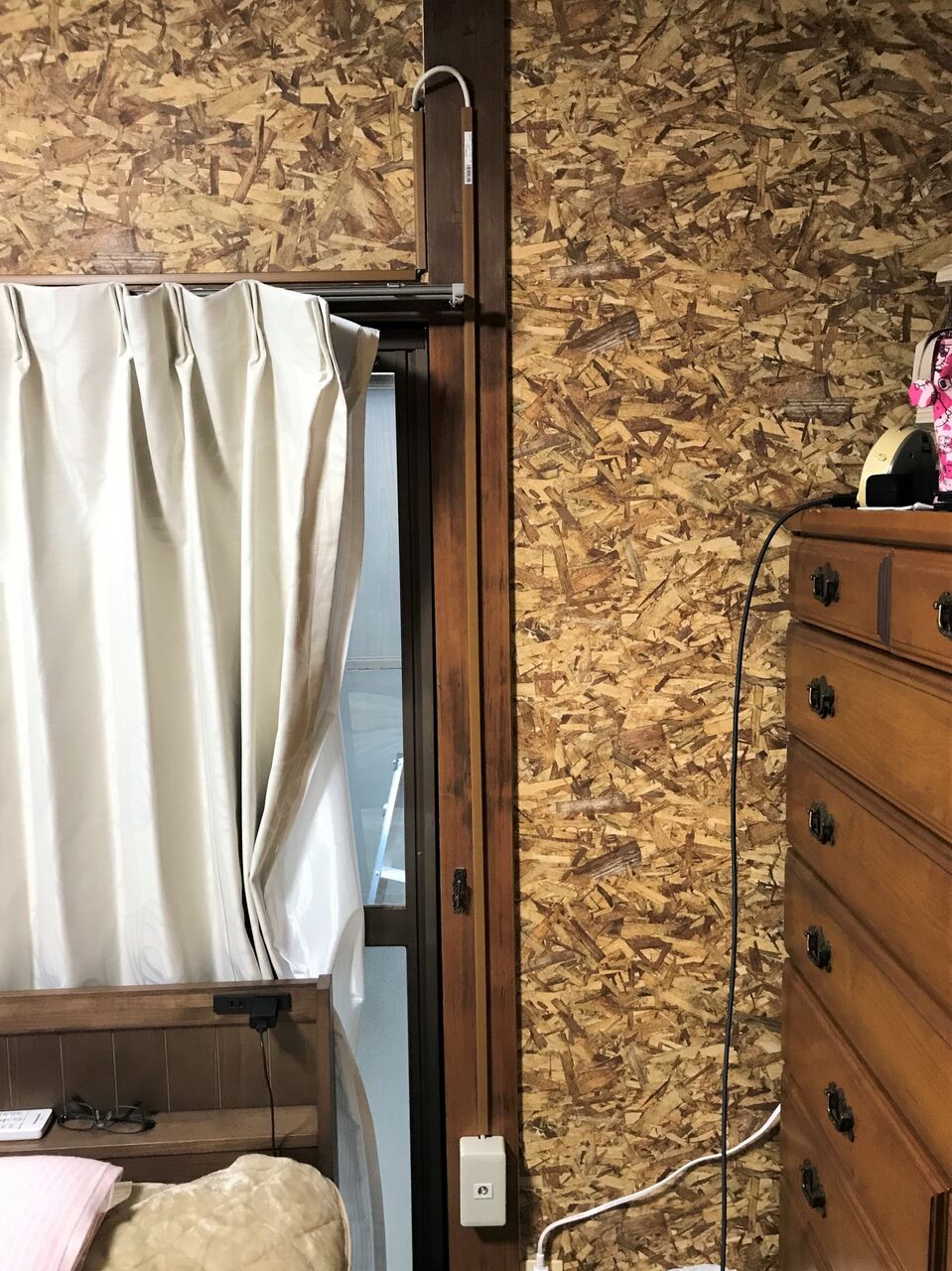

別棟6畳のTVアンテナコンセントは柱に付けました。

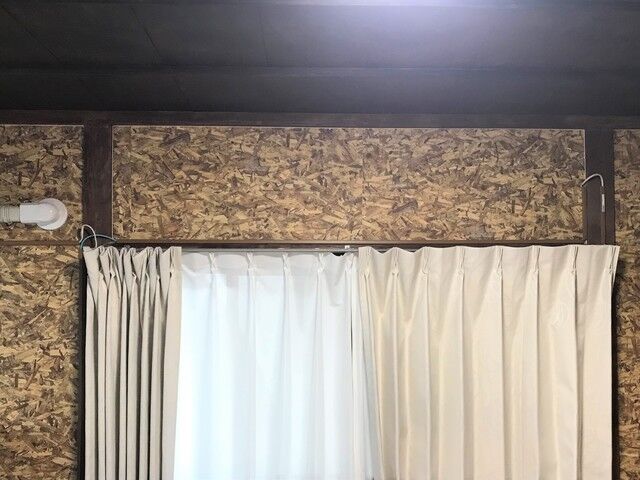

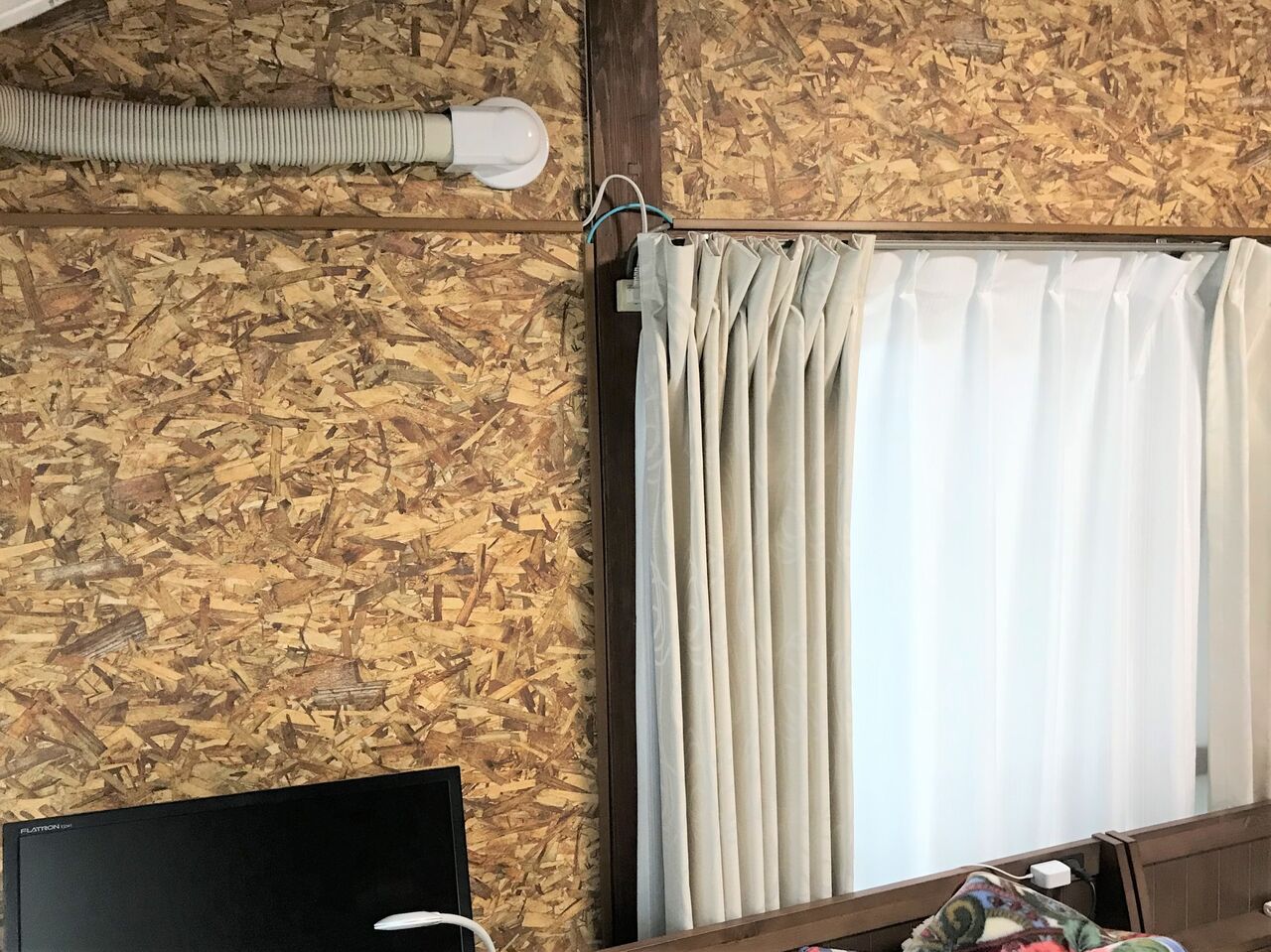

LANケーブルはモールに入れて配線しました。

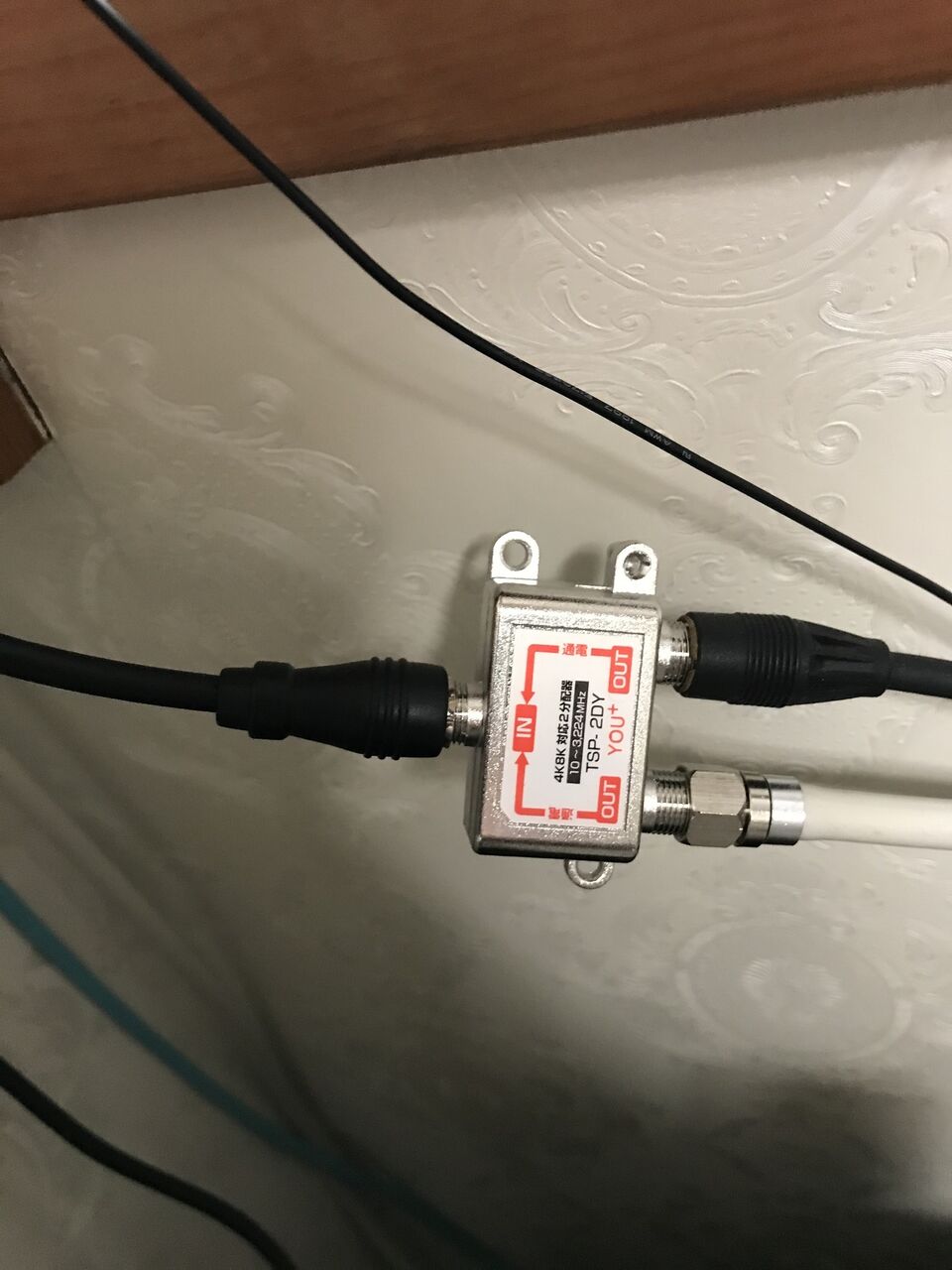

TVアンテナケーブルは客間のアンテナケーブルに分配器を入れて分岐して配線しました。

TV信号はケーブルテレビの信号でレベルが高いので、分岐しても問題ありませんでした。

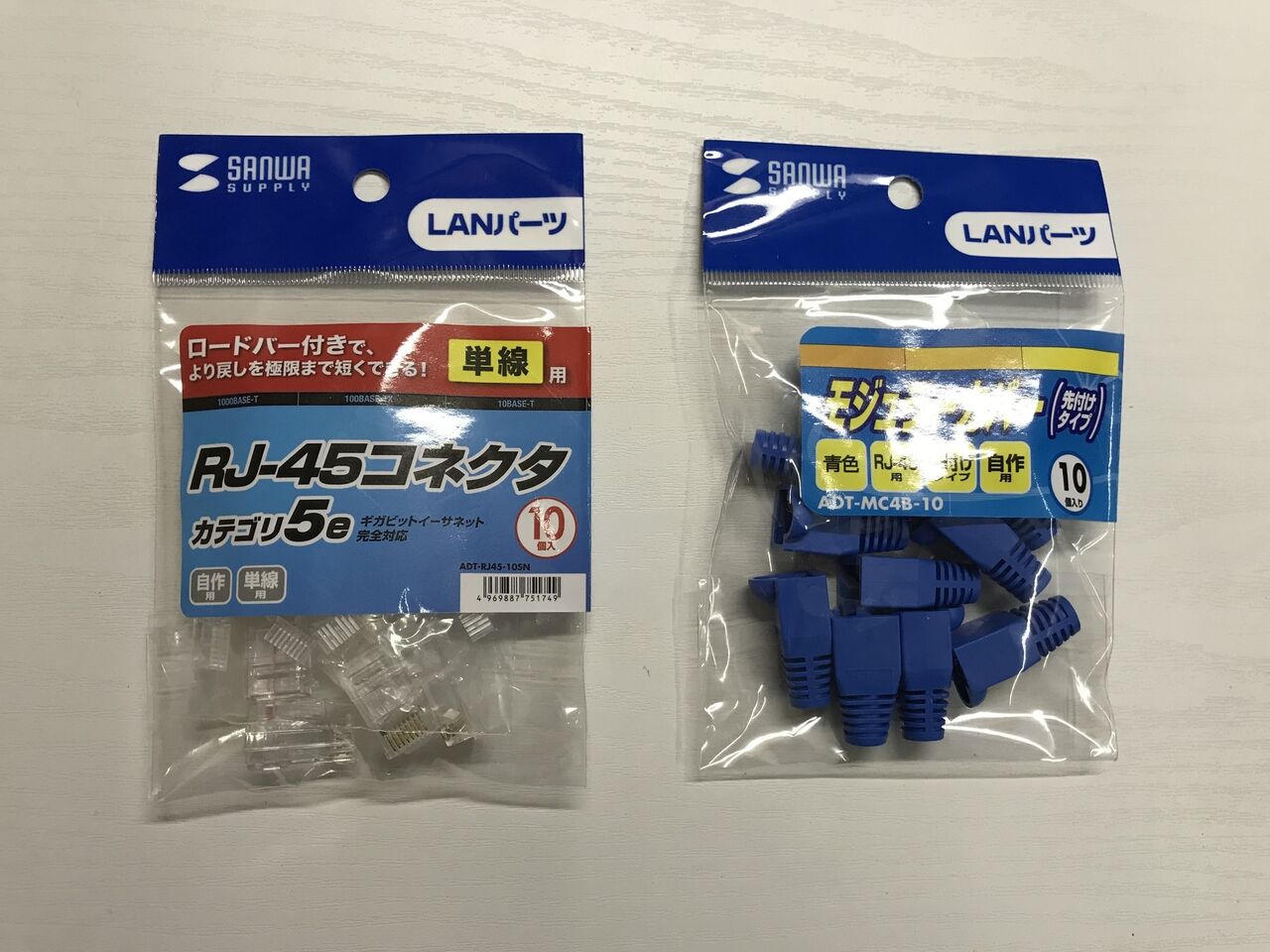

LANケーブルは両端にRJ-45コネクタを圧着して接続しました。今回、ロードバー付きのRJ-45コネクタを使いましたが、ロードバー付きは素人でも失敗しにくいのでお勧めです。


別の日に客間の光回線ルーターから私のシャックまでのLANケーブルを引きました。

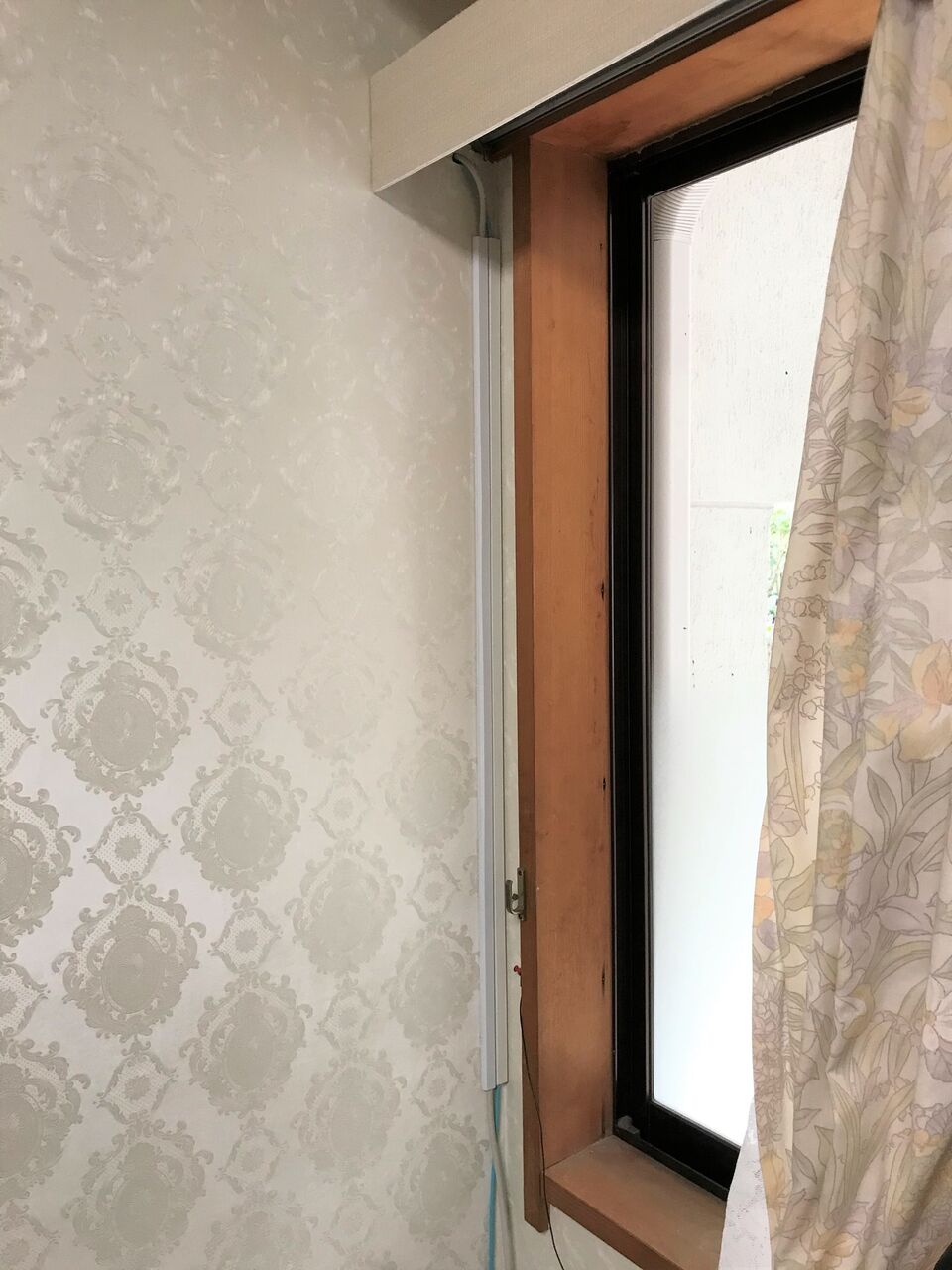

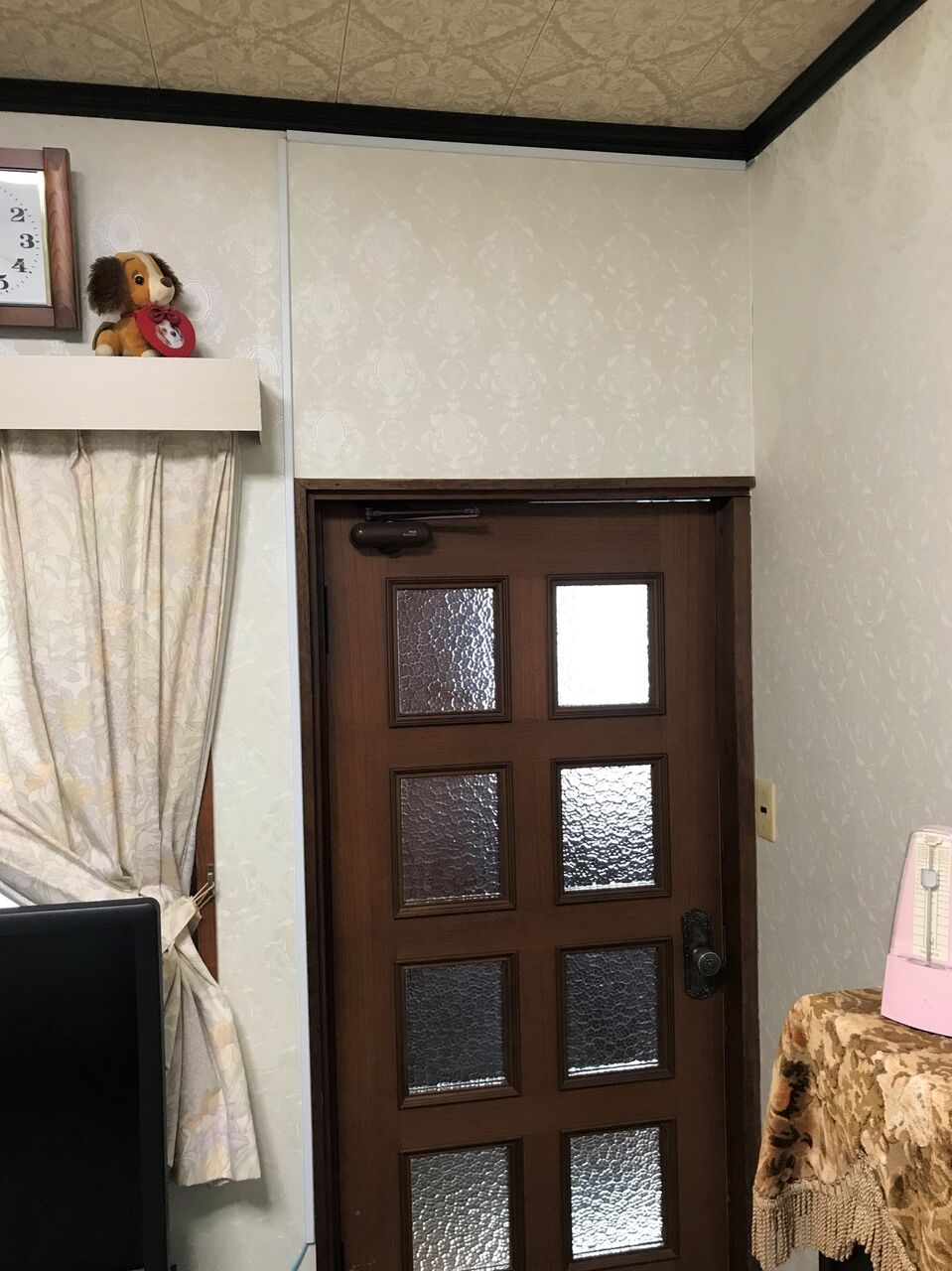

客間の配線です。客間から廊下へは8mmドリルで穴を開けました。

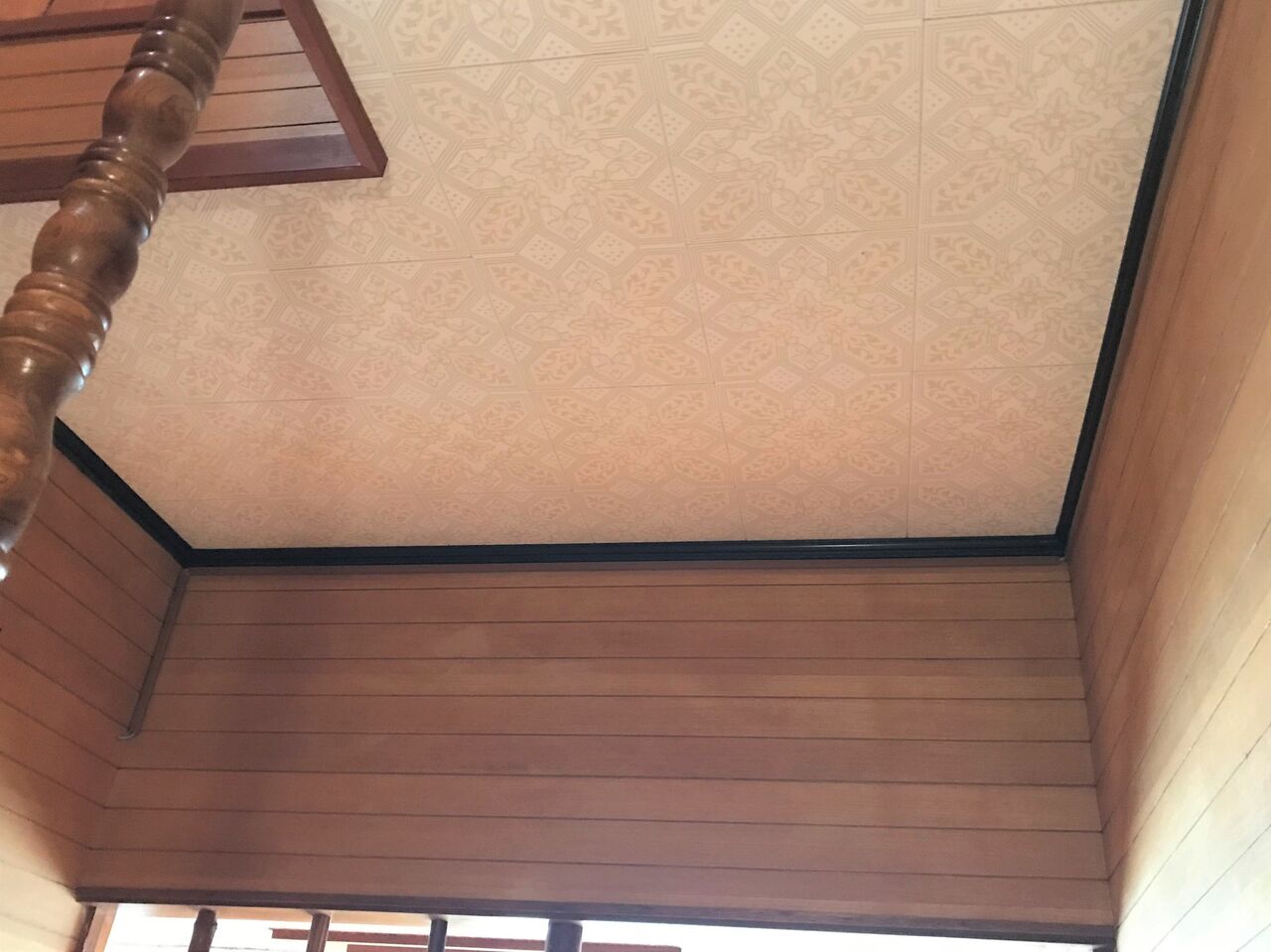

廊下の配線です。

シャックの配線です。

こちらのLANケーブルも両端にRJ-45コネクタを圧着して、客間の光回線ルーターとシャックのWiFiアクセスポイントを接続しました。
シャックのWiFiアクセスポイントはバッファロー WSR-1166DHP で客間の バッファロー WXR-1900DHP2へ中継モードで無線接続してありました。
有線化したので、WSR-1166DHPをアクセスポイント(AP)モードに切り替えましたが、iPhoneで「安全性の低いセキュリティー」の警告が出ます。

WSR-1166DHPがTKIPで動いているようですが、2014年購入のWiFiルーターなので買替え時のようです。

別棟にもWiFiアクセスポイントを増設するので、シャック用と合わせてAmazonでWiFiルーターを2台購入しました。
　BUFFALO WiFi 無線LAN ルーター WSR-3200AX4S/NBK　11,800円
　BUFFALO WiFi 無線LAN ルーター WSR-1166DHPL2/N　 2,950円

WSR-3200AX4Sがシャック用、WSR-1166DHPL2が別棟用です。

昨日までに、それぞれのWiFiルーターを設置して今回のお仕事は終わりました。
WiFiルーターの設定でちょっと苦労しましたが、その件は別記事にします。

今回、テレビアンテナだけでなくLANの強化もやったので、費用がかさんでしまいました。(^^;
WiFi機器はどんどん進化しているので、出来れば5年くらいで更新すると良いですね。

100m購入したLANケーブルが余っているので2階へも有線LANを引こうかなと思いましたが、天井裏から2階へ配線するのは大変そうです。
そのうち、気が向いたら挑戦してみようと思いますが、一軒にアクセスポイント4台は多すぎですね。(笑)
