今日は朝から雨なので家にいます。

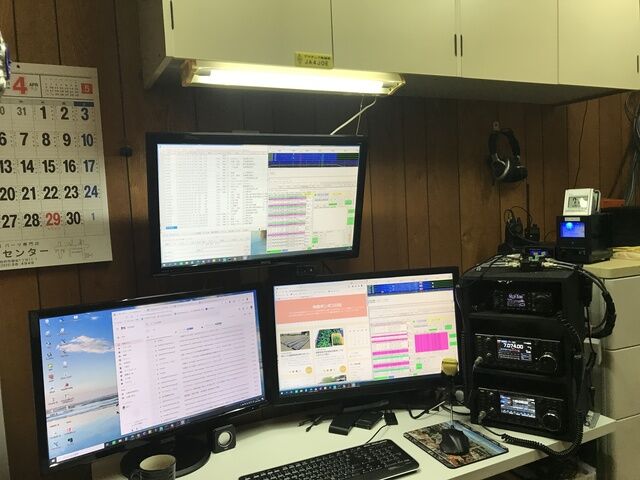

昨日、パソコンのディスプレイ(モニター)を増設して3画面にしました。

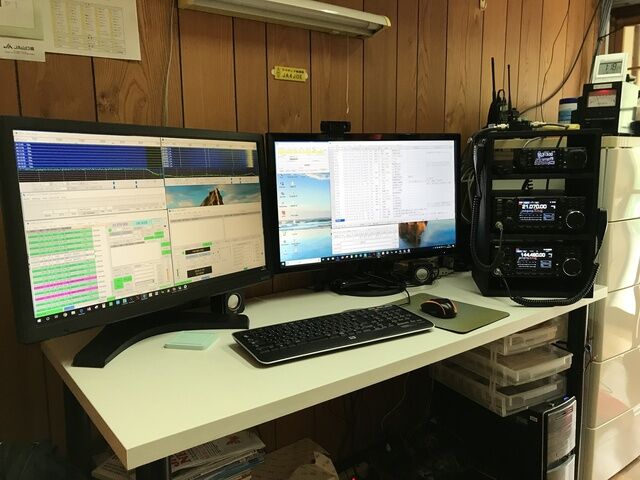

従来は27インチモニター2台の2画面でした。
左側の27インチモニターは2017年12月にヤフオクで購入したものです。
今回もヤフオクで安い27インチモニターを購入しました。他にグラフィックボード、モニターアームなどを購入しました。
ヤフオク BENQ 27インチLCDモニター GL-2750-B（光沢なし）2011年製 7,975円+送料1,600円
ヨドバシ サンワサプライ CR-LA302 モニタアーム（上下角度調節可能） 2,410円
Amazon 玄人志向 GT710 搭載 グラフィックボード 1GB GF-GT710-E1GB/HS 3,300円
Amazon HDMIケーブル 2m 999円
Amazon BUFFALO 電源ケーブル 3ピンソケット(メス)⇔2ピンプラグ(オス)2m 873円

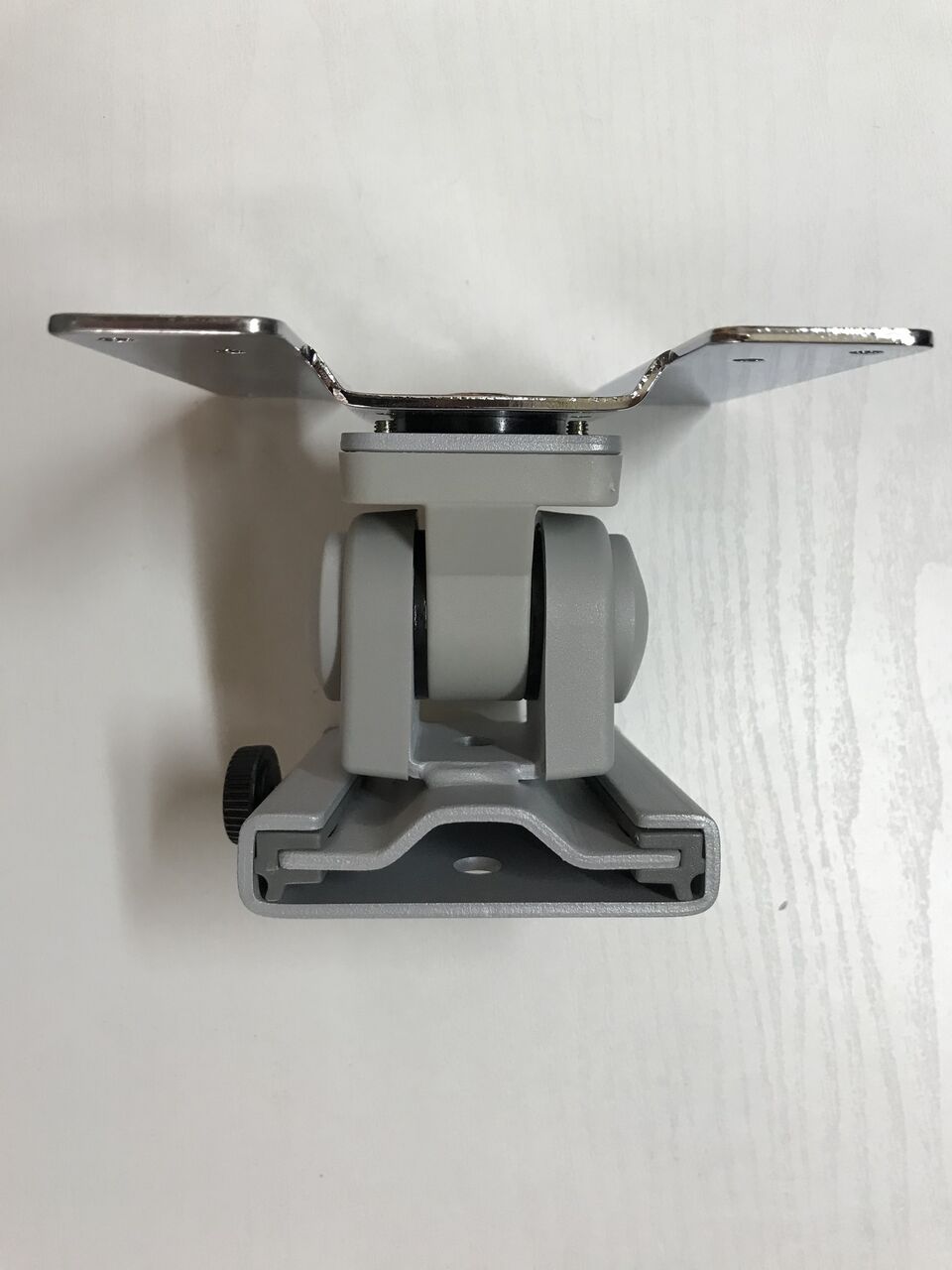

モニターアームは上下角度を調整できるタイプです。

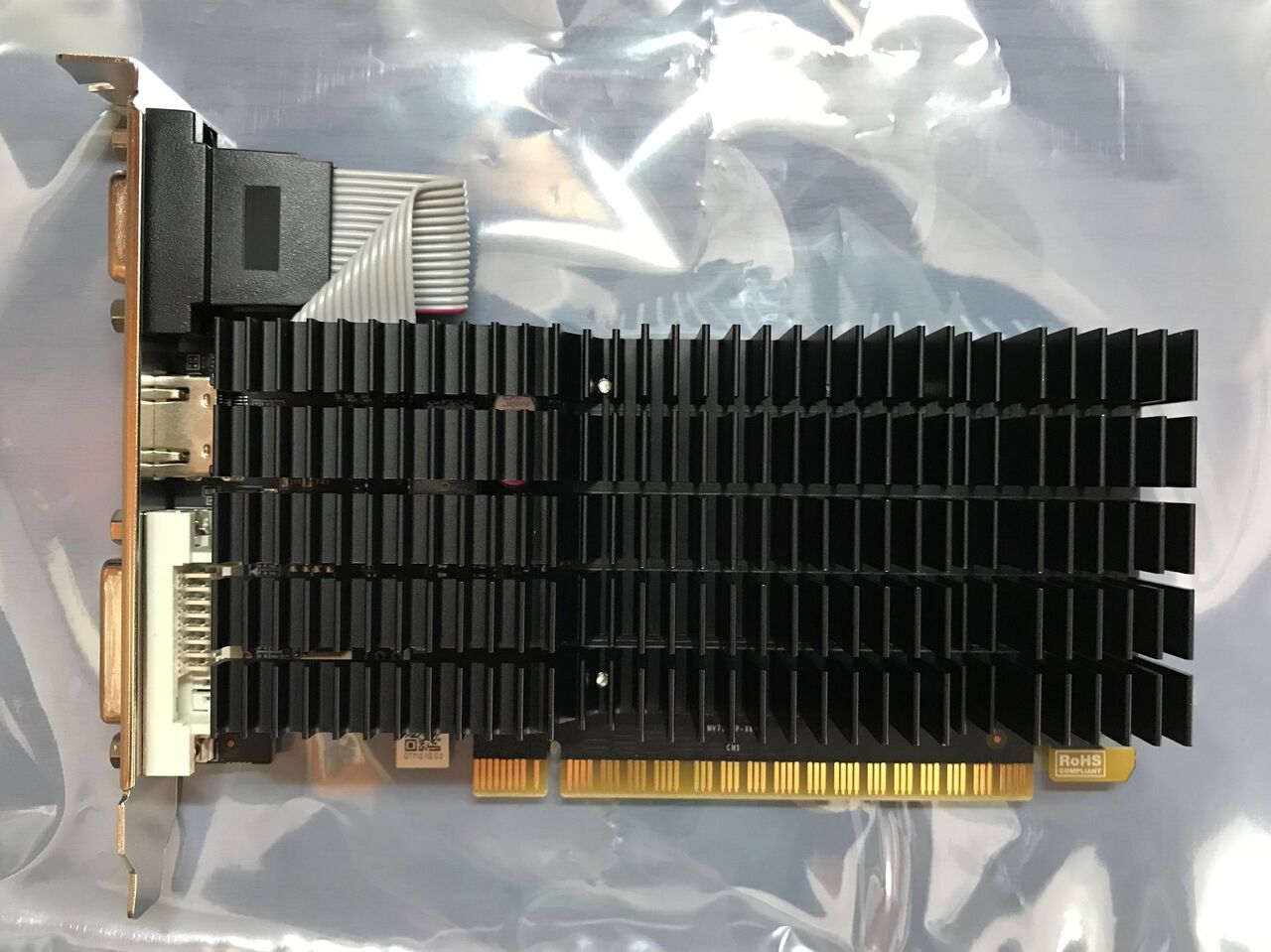

グラフィックボードはFAN無しの安いものを選びました。ゲームをやる訳ではないのでこれで十分だと思います。
グラフィックススコアはCPU内蔵のIntel UHD Graphics 630と同程度です。
Intel UHD Graphics 630 860
NVIDIA GeForce GT 710 780

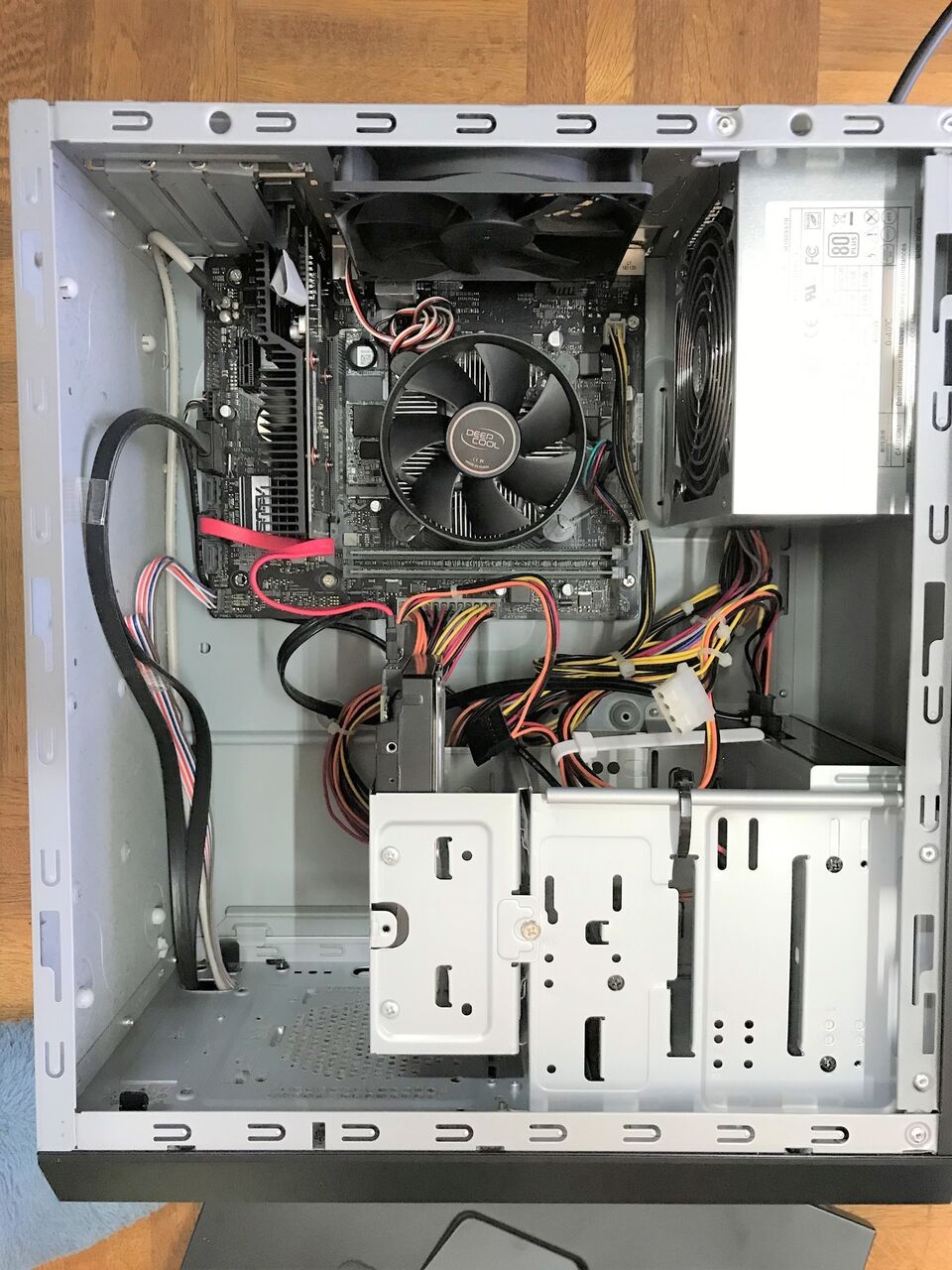

パソコンは一昨年購入したドスパラのデスクトップパソコンですが、事前に組み込んで動作確認しておきました。
パソコンによってはグラフィックボードを増設すると内蔵グラフィックが使えなくなるものがあるようですが、このパソコンは最近のモデルなので大丈夫でした。
（注意）ネット情報では増設グラフィックボードがあると内蔵グラフィックが使えなくなるパソコンがあるそうです。
その場合もBIOS設定で使えるように出来るようですが、心配だったのでモニター入手前にグラフィックボードを購入して息子のパソコンのモニターを借りて３画面表示が問題ないことを確認しました。
昨日、設置作業をやりました。

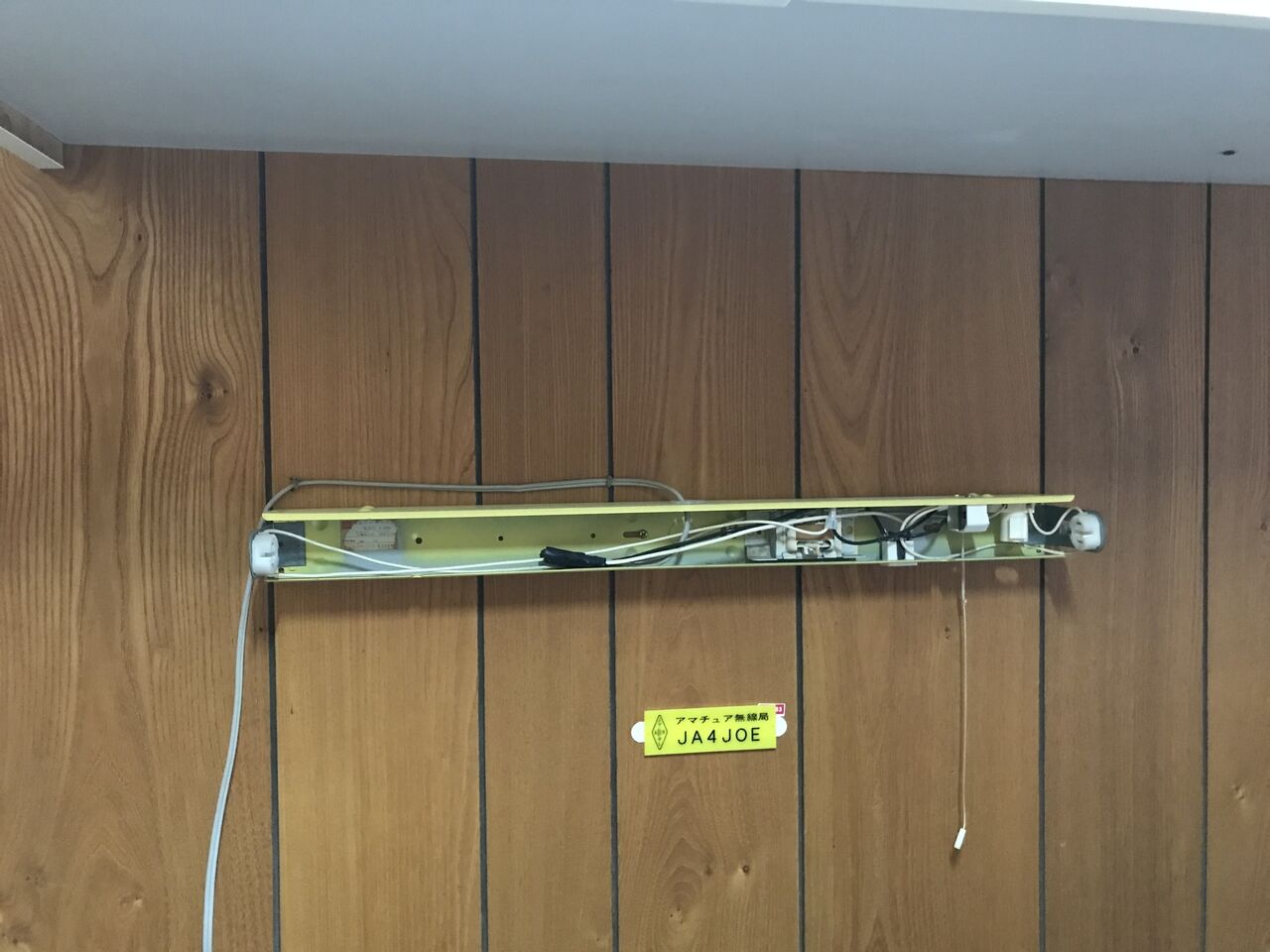

最初にシャック(無線部屋)の増設モニター取付位置に蛍光灯照明があったので外しました。

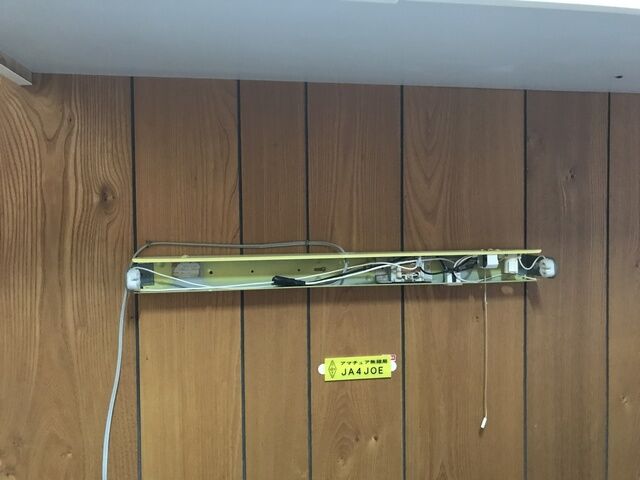

カバーを取ってネジを外します。

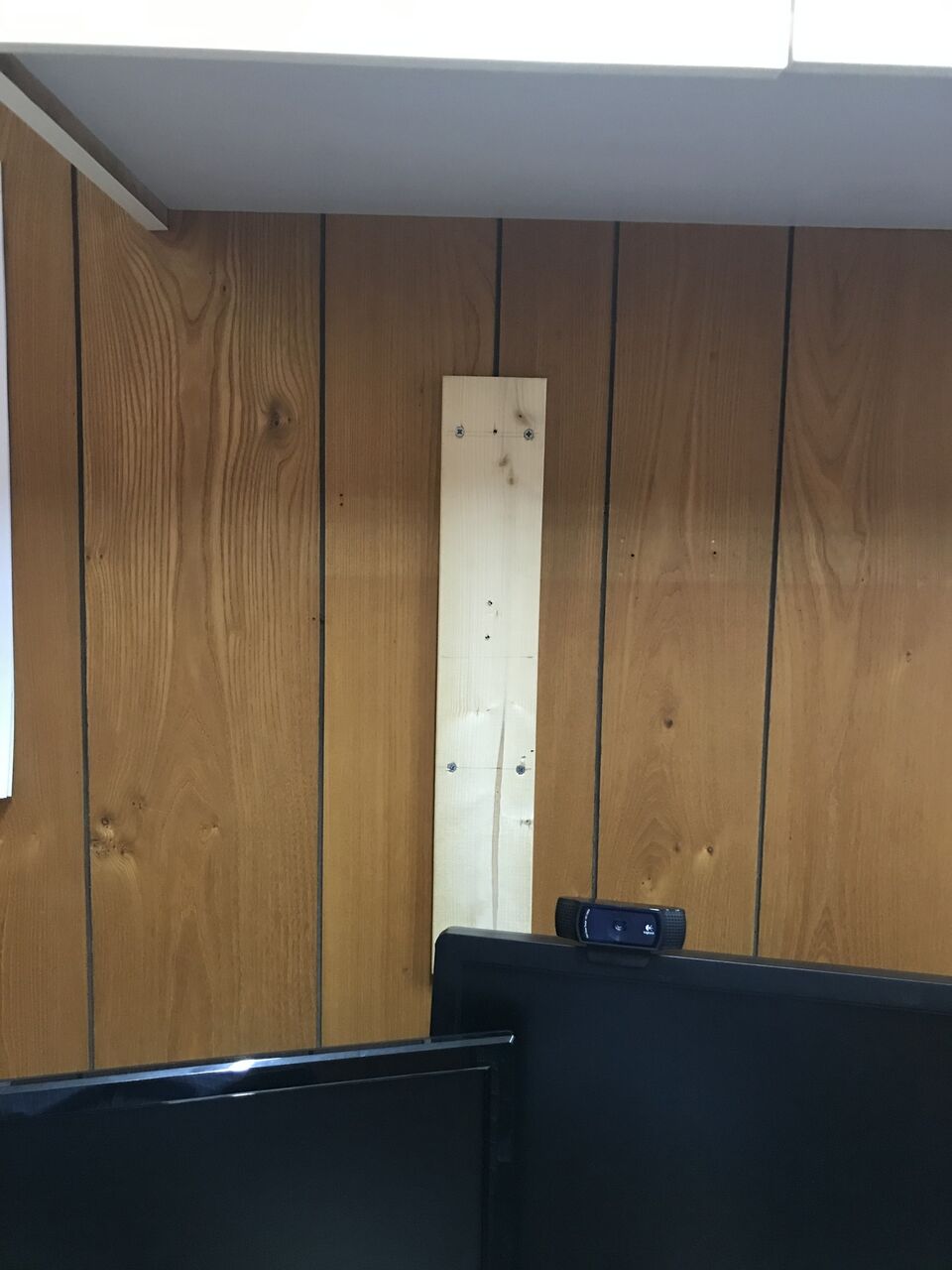

壁は化粧合板張りなので、モニター取付用に 2x9x50cm の板を下地の横桟に付けました。
先に桟の位置を下地センサーで探っておきました。

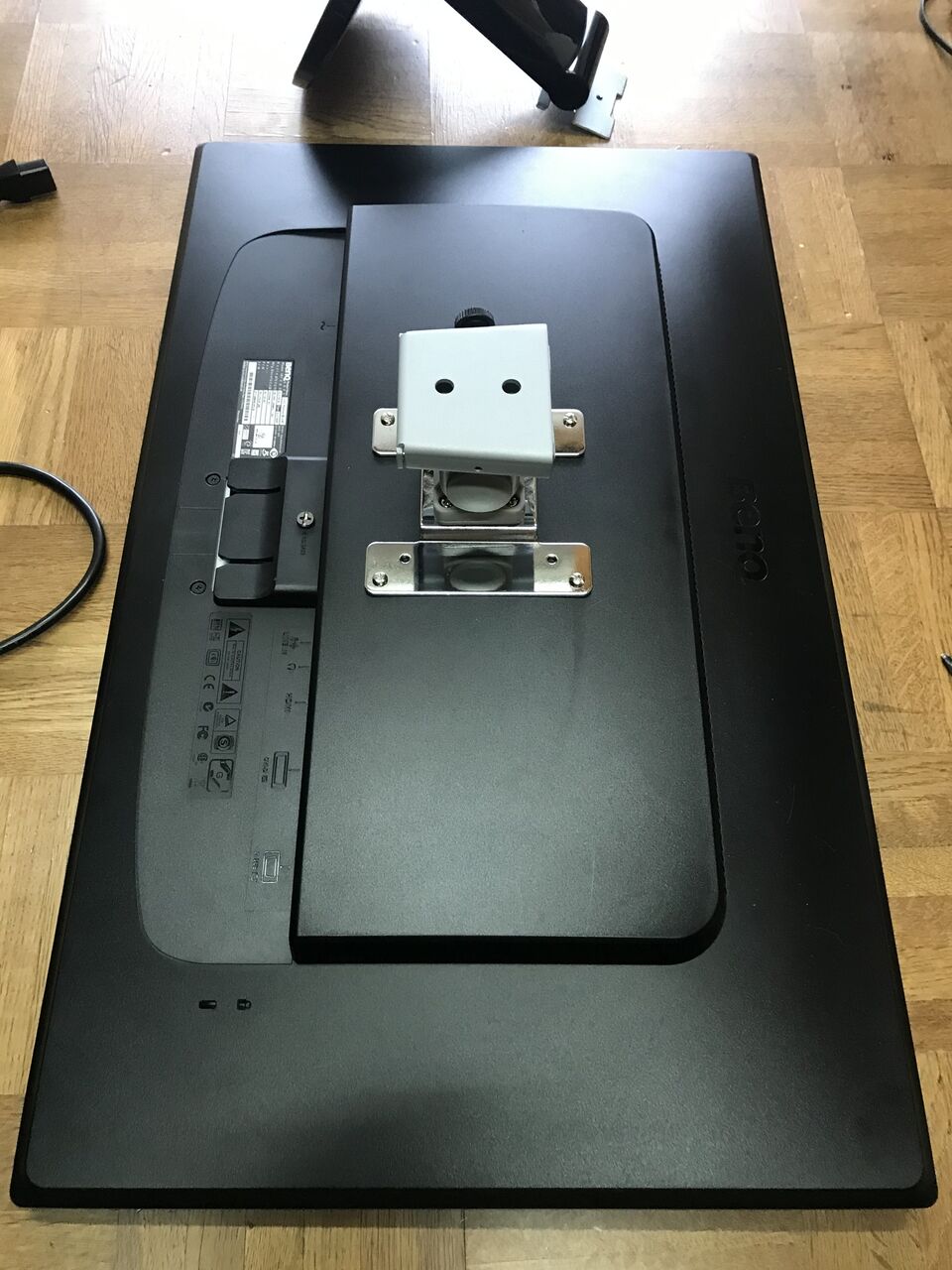

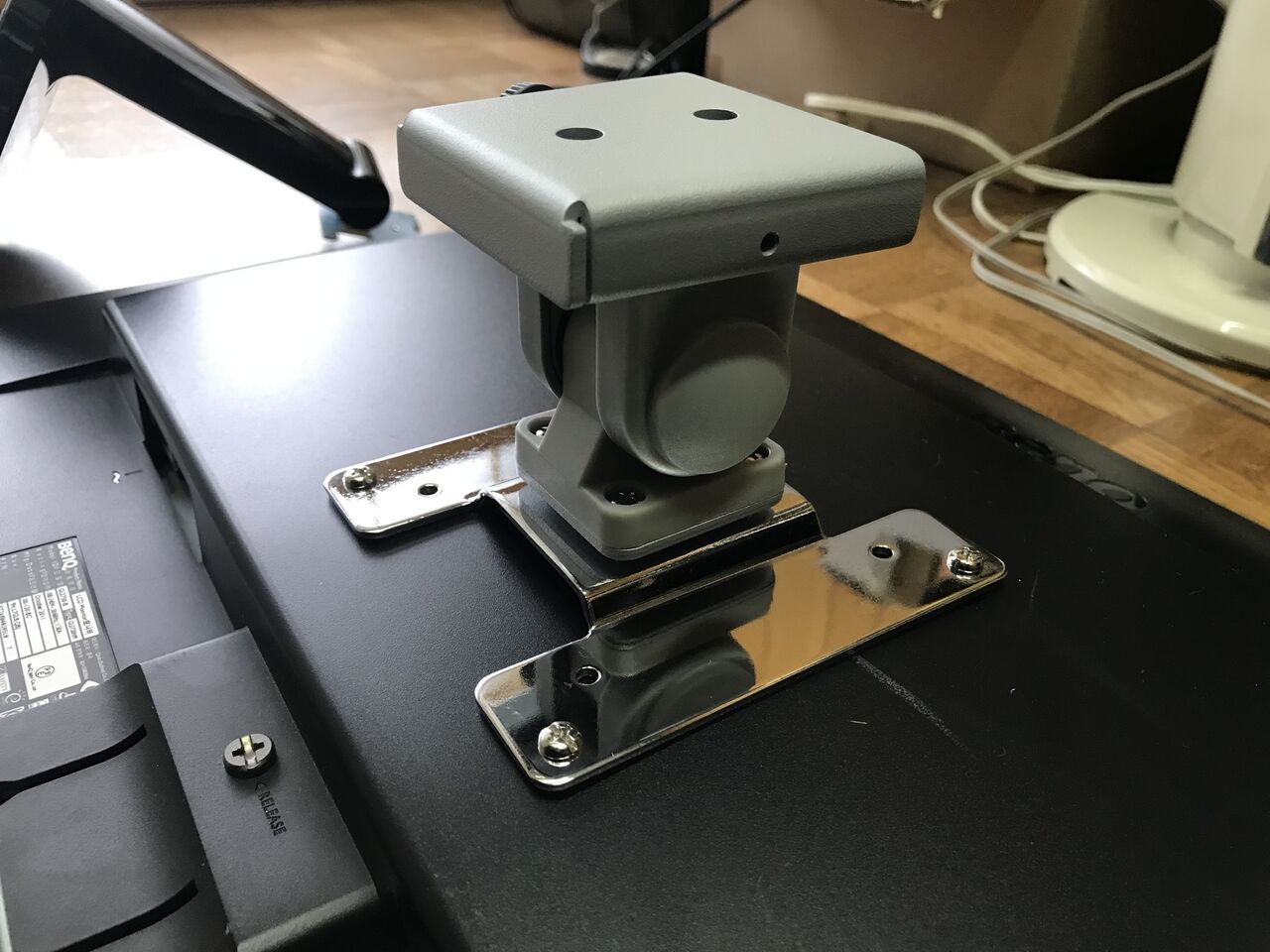

次にモニターの足を外してモニター背面にモニターアーム本体を取付けます。
大抵のモニターにはVESA規格のネジ穴があるので、モニターアームを取り付けられます。

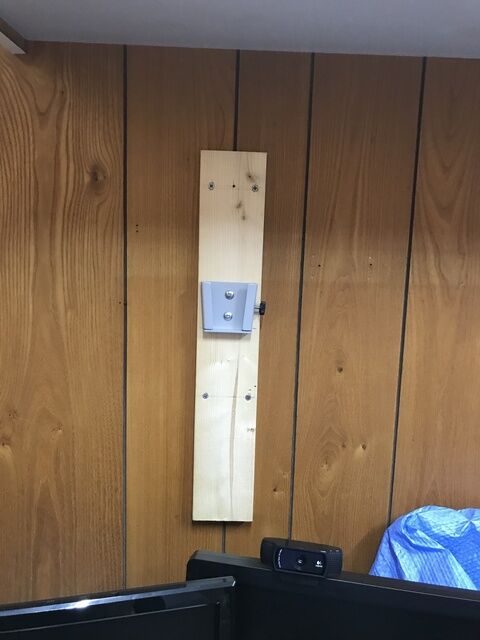

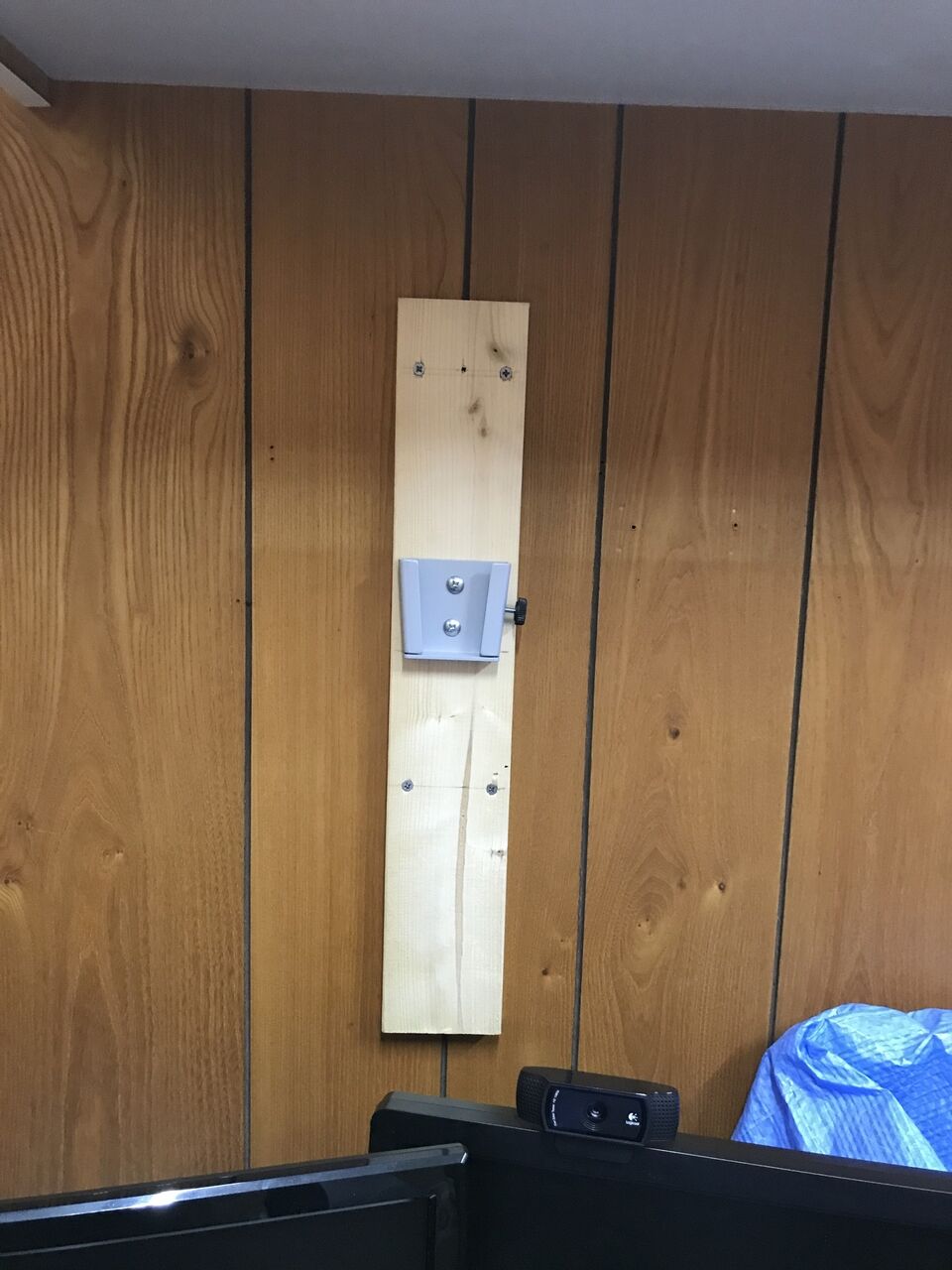

モニターの高さを決めて取付板にモニタアームのブラケットをネジ止めします。道穴を開けましたが、ネジが1/4"x2"なのでインパクトドライバーでは閉まらず、手締めしました。
ブラケットにモニターアーム本体を挿しこんで設置します。横のネジを手で絞めて固定します。
電源ケーブルとDVIケーブルをつないで、電源を入れたら無事に画面が映りました。

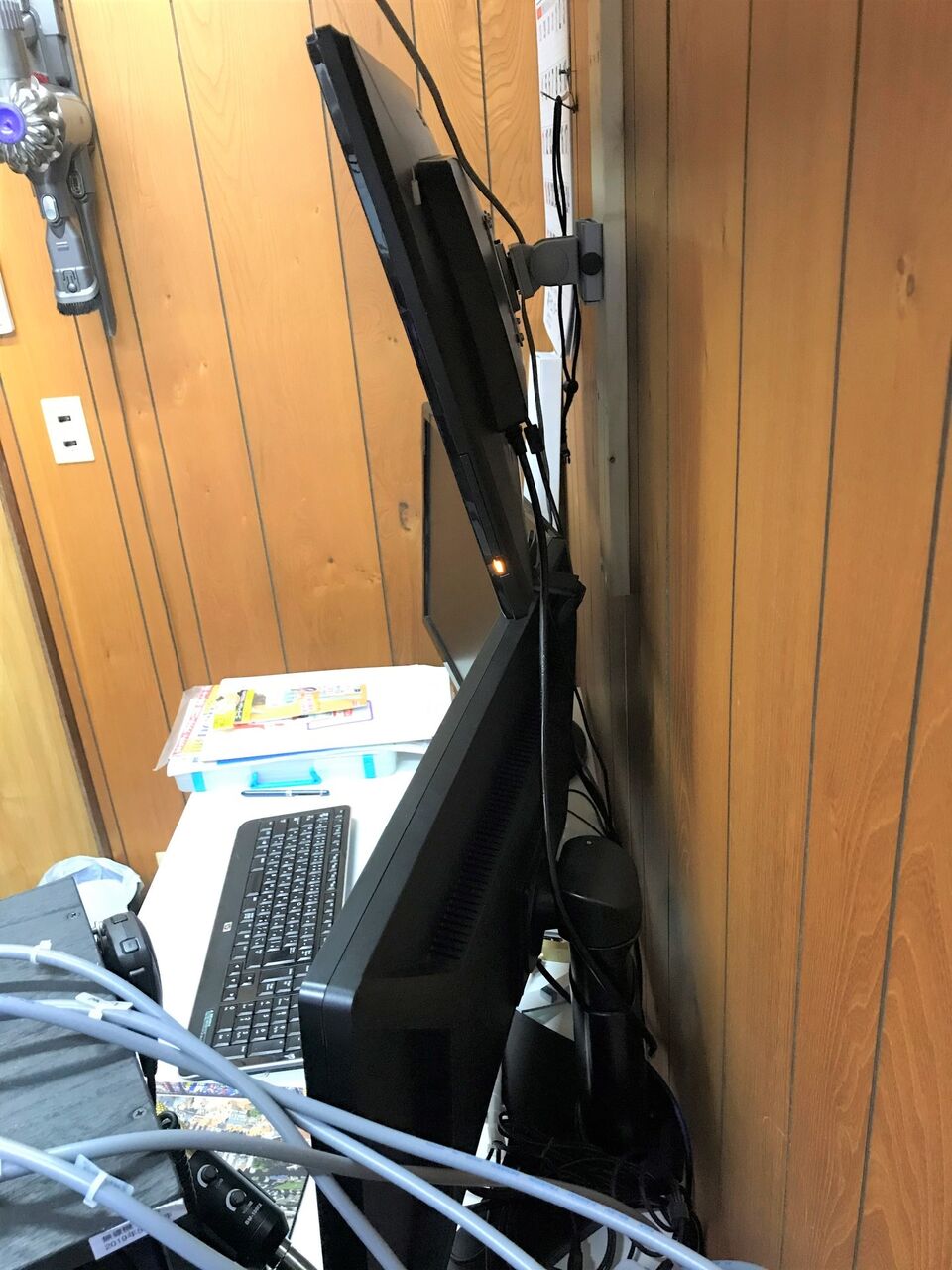

壁から画面までの距離は15cmくらいです。
（追記 5月3日）
パソコンがスリープ状態になると復帰時に左下、右下ディスプレイにあったアプリのウィンドウが上のディスプレイに移動しているという問題が起きました。G710 DVIのディスプレイが最初に認識されるせいのようなので接続を入れ替えました。以下、変更後の接続に書き換えてあります。

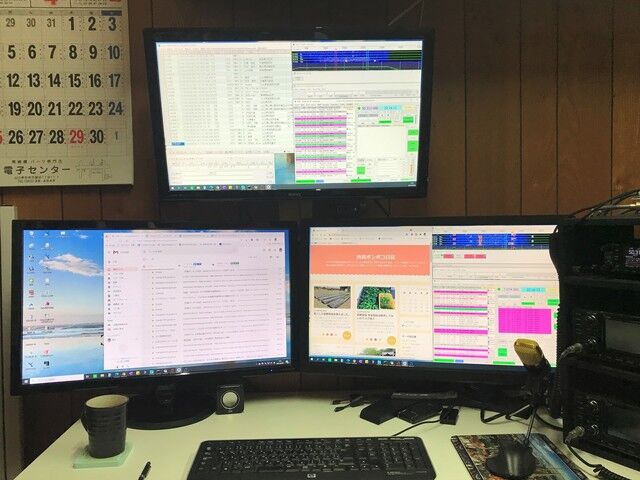

各モニターは以下のように並べて、ケーブル接続しました。
位置 モニター機種 モデル型番 パソコン側
左下 IO DATA 27インチフルHDワイド LCD-MF271XSBR GT710 DVI
右下 IO DATA 27型ワイド液晶ディスプレイ LCD-MF271EDB GT710 HDMI
上 BENQ 27インチLCDモニター GL-2750-B 内蔵 HDMI

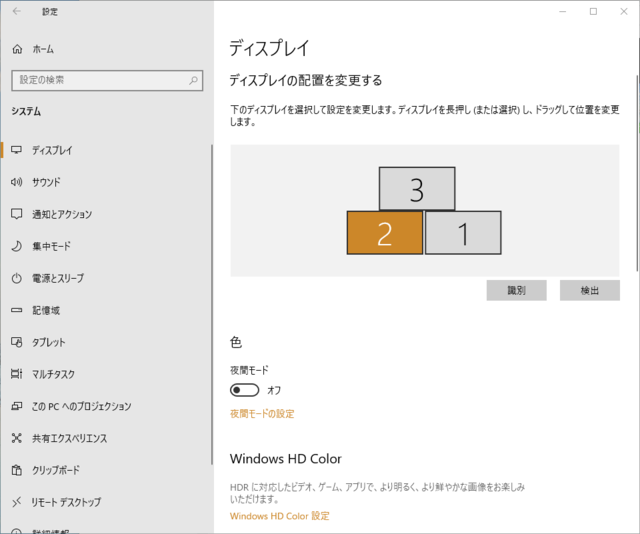

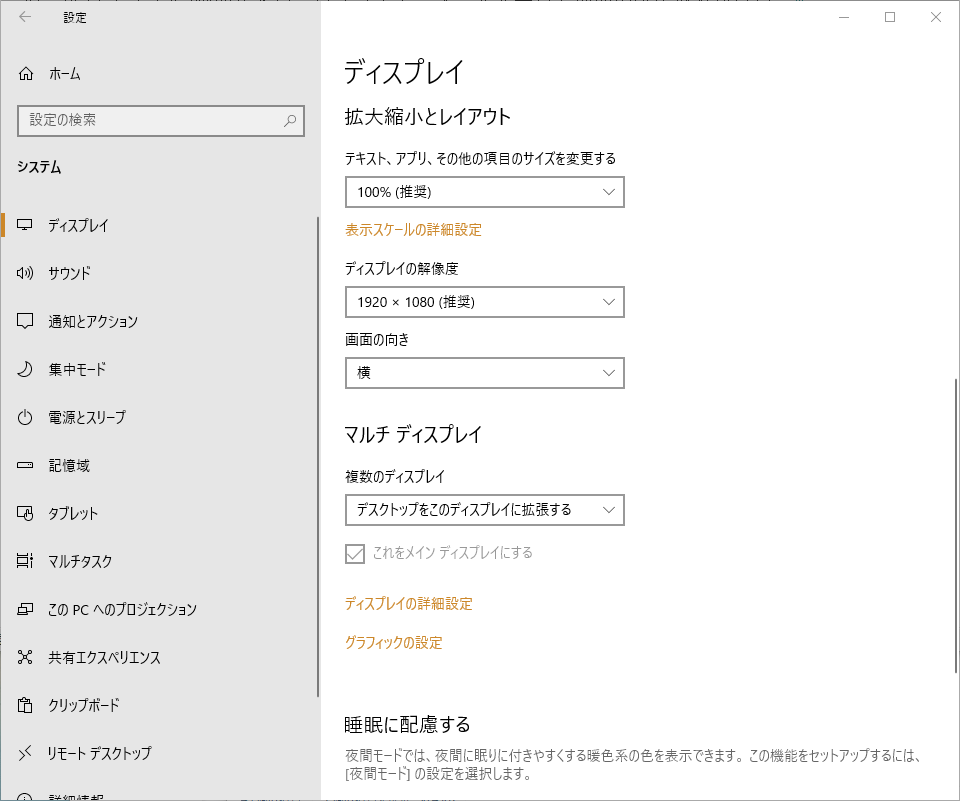

Windows10のディスプレイ設定ではディスプレイ番号が以下のようになりました。
ディスプレイの位置は左下、右下、上を実際のモニタ位置に合わせて並べます。
全てのディスプレイを「デスクトップをこのディスプレイに拡張する」にして、No.2をメインディスプレイにします。
BIOSの表示を考慮してNo.3 内蔵グラフィック HDMI をメインディスプレイとしました。
最後に蛍光灯を上の棚の下に付けました。取付面が後ろから上になるので電源コードを下から出しました。電源コードはモールを買って来て隠す予定です。

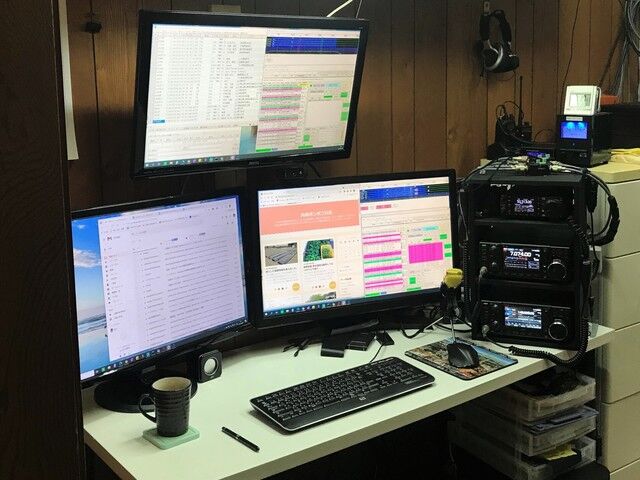

3画面あると、FT8を2バンド同時にモニターして、写真一覧を参照しながらブログを書くなどの作業が楽になります。
また、エクセル作業をしながらメールを書くのも楽になります。
ただ、ブラインドタッチが出来ない私は画面を見ながらキーボードを打てないので上のモニターを見て長時間作業すると首が痛くなりそうです。(笑)
夏の間、上のモニターは50MHz/FT8のモニター用に使おうと思います。
（4月30日 追記）
3画面にしてからパソコンを再起動するとデスクトップアイコンの並びがバラバラになるようになりました。
自分なりに使いやすいように並べてあったので、捜すのが大変です。
IconCache.dbを消して作り直しても駄目で、レジストリのHKEY_CURRENT_USER\Software\Microsoft\Windows\ShellNoRoam\Bagsを消して再起動してみたりしましたが駄目です。
困りました。(^^;
（5月3日 追記）
DesktopOKというフリーソフトで対応しました。デスクトップアイコン位置が変わる件 とりあえずDesktopOKで対応
昨日、パソコンのディスプレイ(モニター)を増設して3画面にしました。
従来は27インチモニター2台の2画面でした。
左側の27インチモニターは2017年12月にヤフオクで購入したものです。
今回もヤフオクで安い27インチモニターを購入しました。他にグラフィックボード、モニターアームなどを購入しました。
ヤフオク BENQ 27インチLCDモニター GL-2750-B（光沢なし）2011年製 7,975円+送料1,600円
ヨドバシ サンワサプライ CR-LA302 モニタアーム（上下角度調節可能） 2,410円
Amazon 玄人志向 GT710 搭載 グラフィックボード 1GB GF-GT710-E1GB/HS 3,300円
Amazon HDMIケーブル 2m 999円
Amazon BUFFALO 電源ケーブル 3ピンソケット(メス)⇔2ピンプラグ(オス)2m 873円
モニターアームは上下角度を調整できるタイプです。
グラフィックボードはFAN無しの安いものを選びました。ゲームをやる訳ではないのでこれで十分だと思います。
グラフィックススコアはCPU内蔵のIntel UHD Graphics 630と同程度です。
Intel UHD Graphics 630 860
NVIDIA GeForce GT 710 780
パソコンは一昨年購入したドスパラのデスクトップパソコンですが、事前に組み込んで動作確認しておきました。
パソコンによってはグラフィックボードを増設すると内蔵グラフィックが使えなくなるものがあるようですが、このパソコンは最近のモデルなので大丈夫でした。
（注意）ネット情報では増設グラフィックボードがあると内蔵グラフィックが使えなくなるパソコンがあるそうです。
その場合もBIOS設定で使えるように出来るようですが、心配だったのでモニター入手前にグラフィックボードを購入して息子のパソコンのモニターを借りて３画面表示が問題ないことを確認しました。
昨日、設置作業をやりました。
最初にシャック(無線部屋)の増設モニター取付位置に蛍光灯照明があったので外しました。
カバーを取ってネジを外します。
壁は化粧合板張りなので、モニター取付用に 2x9x50cm の板を下地の横桟に付けました。
先に桟の位置を下地センサーで探っておきました。
次にモニターの足を外してモニター背面にモニターアーム本体を取付けます。
大抵のモニターにはVESA規格のネジ穴があるので、モニターアームを取り付けられます。
モニターの高さを決めて取付板にモニタアームのブラケットをネジ止めします。道穴を開けましたが、ネジが1/4"x2"なのでインパクトドライバーでは閉まらず、手締めしました。
ブラケットにモニターアーム本体を挿しこんで設置します。横のネジを手で絞めて固定します。
電源ケーブルとDVIケーブルをつないで、電源を入れたら無事に画面が映りました。
壁から画面までの距離は15cmくらいです。
（追記 5月3日）
パソコンがスリープ状態になると復帰時に左下、右下ディスプレイにあったアプリのウィンドウが上のディスプレイに移動しているという問題が起きました。G710 DVIのディスプレイが最初に認識されるせいのようなので接続を入れ替えました。以下、変更後の接続に書き換えてあります。
各モニターは以下のように並べて、ケーブル接続しました。
位置 モニター機種 モデル型番 パソコン側
左下 IO DATA 27インチフルHDワイド LCD-MF271XSBR GT710 DVI
右下 IO DATA 27型ワイド液晶ディスプレイ LCD-MF271EDB GT710 HDMI
上 BENQ 27インチLCDモニター GL-2750-B 内蔵 HDMI
Windows10のディスプレイ設定ではディスプレイ番号が以下のようになりました。
ディスプレイの位置は左下、右下、上を実際のモニタ位置に合わせて並べます。
全てのディスプレイを「デスクトップをこのディスプレイに拡張する」にして、No.2をメインディスプレイにします。
最後に蛍光灯を上の棚の下に付けました。取付面が後ろから上になるので電源コードを下から出しました。電源コードはモールを買って来て隠す予定です。
3画面あると、FT8を2バンド同時にモニターして、写真一覧を参照しながらブログを書くなどの作業が楽になります。
また、エクセル作業をしながらメールを書くのも楽になります。
ただ、ブラインドタッチが出来ない私は画面を見ながらキーボードを打てないので上のモニターを見て長時間作業すると首が痛くなりそうです。(笑)
夏の間、上のモニターは50MHz/FT8のモニター用に使おうと思います。
（4月30日 追記）
3画面にしてからパソコンを再起動するとデスクトップアイコンの並びがバラバラになるようになりました。
自分なりに使いやすいように並べてあったので、捜すのが大変です。
IconCache.dbを消して作り直しても駄目で、レジストリのHKEY_CURRENT_USER\Software\Microsoft\Windows\ShellNoRoam\Bagsを消して再起動してみたりしましたが駄目です。
困りました。(^^;
（5月3日 追記）
DesktopOKというフリーソフトで対応しました。デスクトップアイコン位置が変わる件 とりあえずDesktopOKで対応
