昨日の記事「D-STAR QSO PARTY 画像伝送初体験」で画像伝送が成功しましたが、4分割の画像は見ずらいので送信画像をシンプルなものに変える事にしました。
せっかくなので、まだ画像伝送をやった事が無い方の参考になるように、送信用画像の作り方と送信操作手順をメモしておきます。
私の無線機はIC-9700ですが、IC-705でもSDカードがmicroSDカードになるだけで、手順はほぼ同じだと思います。
なお、送信画像はパソコンで作ってSDカードにコピーするので、SDカードリーダーのついたパソコンが必要です。
SDカードはIC-9700でフォーマット済みのものを使います。
（補足）SDカードのフォーマット
SDカードは事前にIC-9700でフォーマットしておきます。（既にIC-9700でフォーマット済みのSDカードを使う場合は必要ありません。）

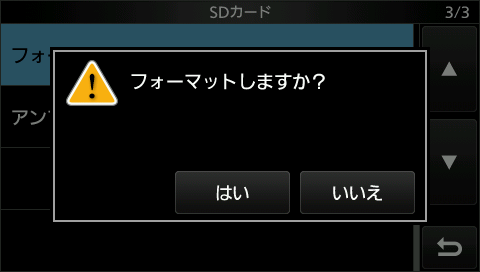

[MENU]→[SET]→[SDカード]→[フォーマット]
1. 送信画像の準備
最初に送信画像(JPEGファイル)を横縦比 4:3 のフレームにします。元画像が4:3ならこの作業は必要ありません。

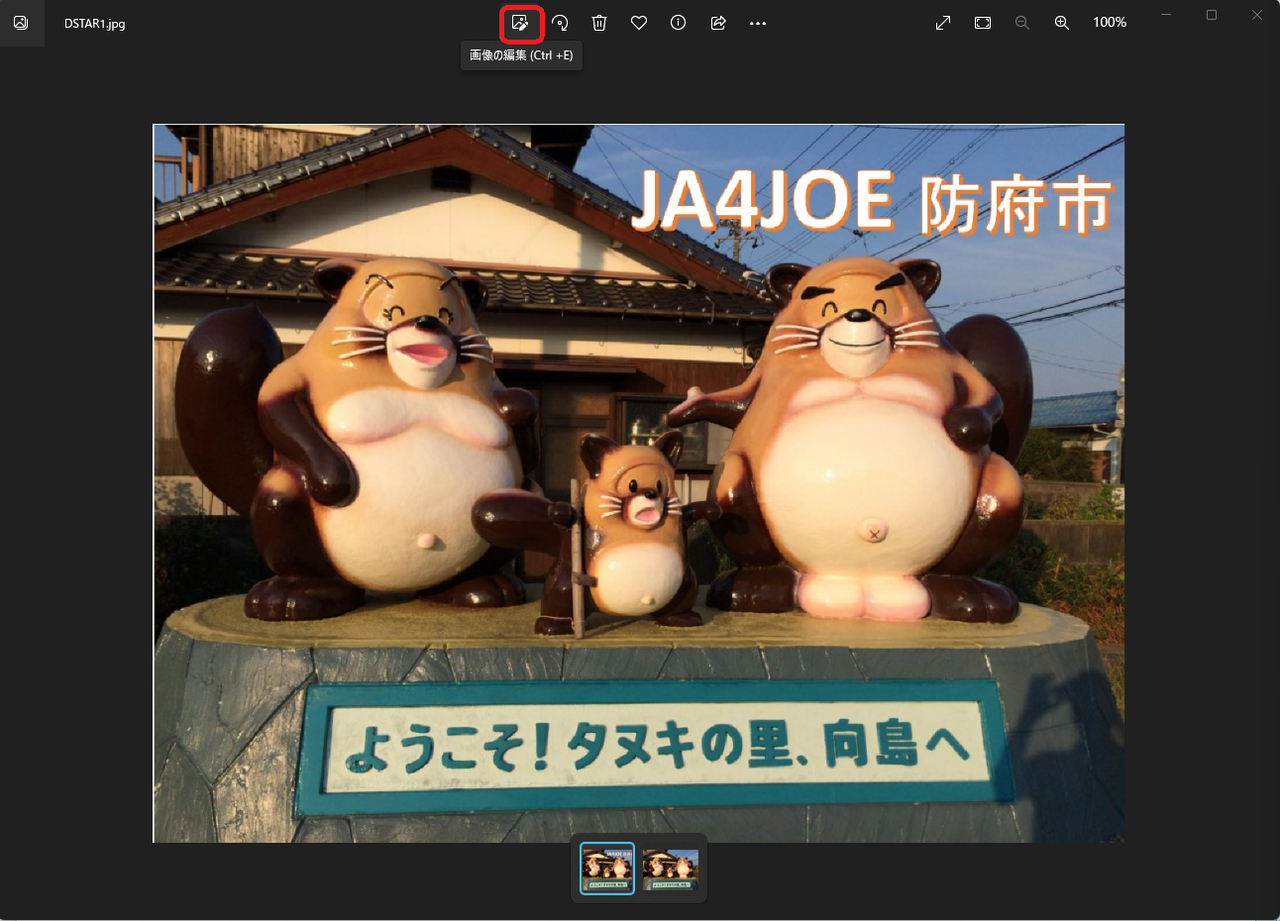

送信用画像をWindowsのフォトで開いて画像の編集を行います。

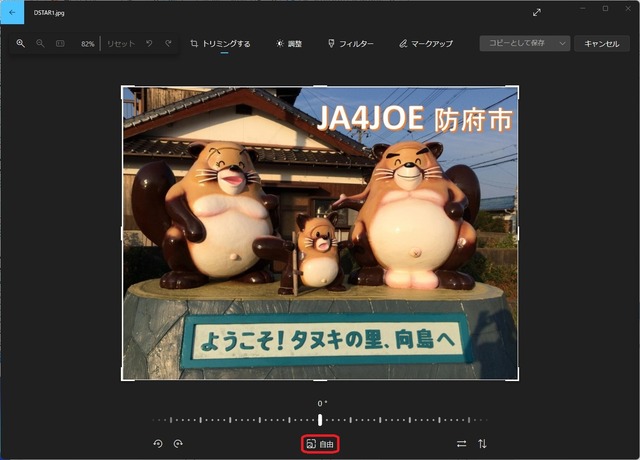

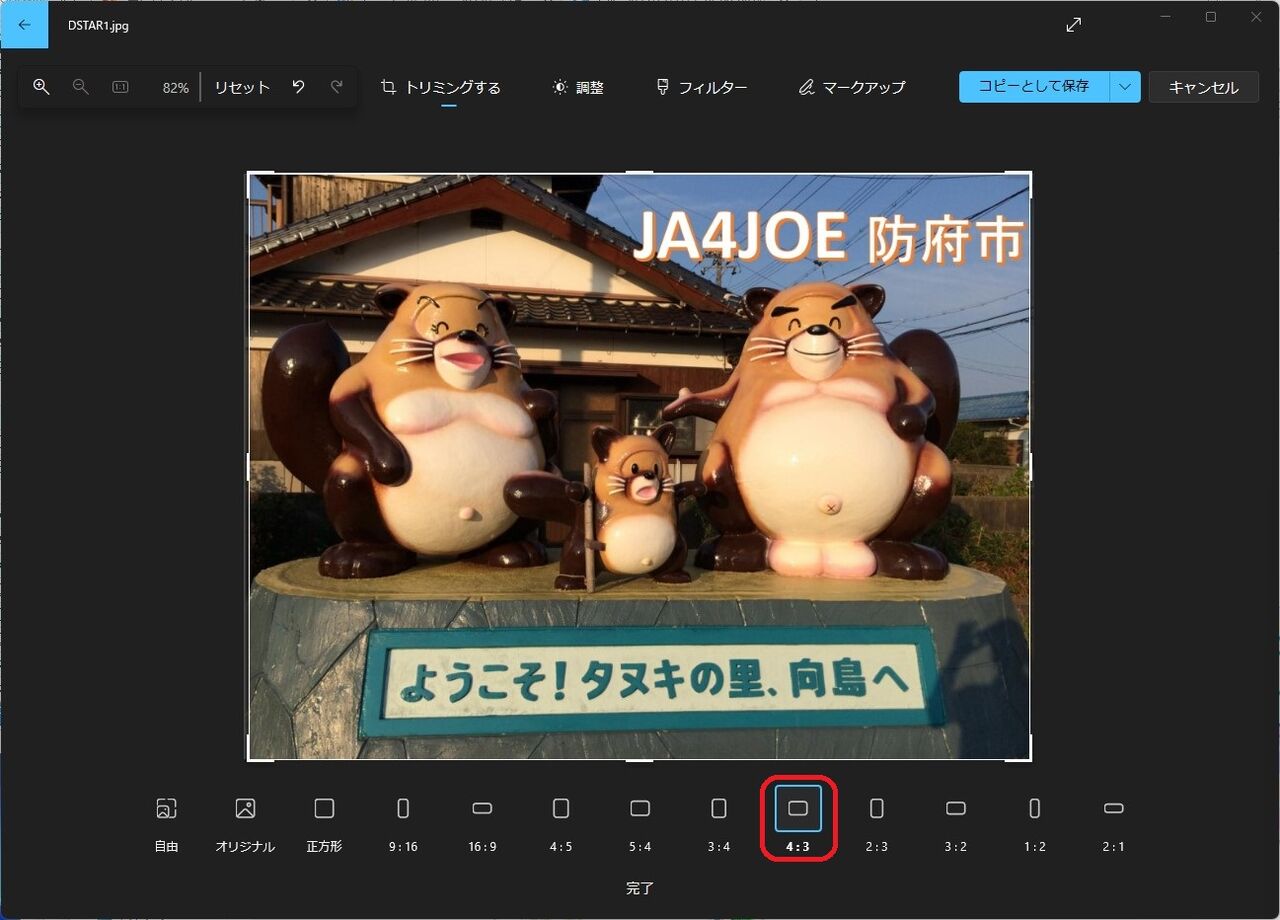

下の「自由」と書かれたボタンからフレーム選択を行います。
「4:3」を選んで送信画像のフレームを調整します。

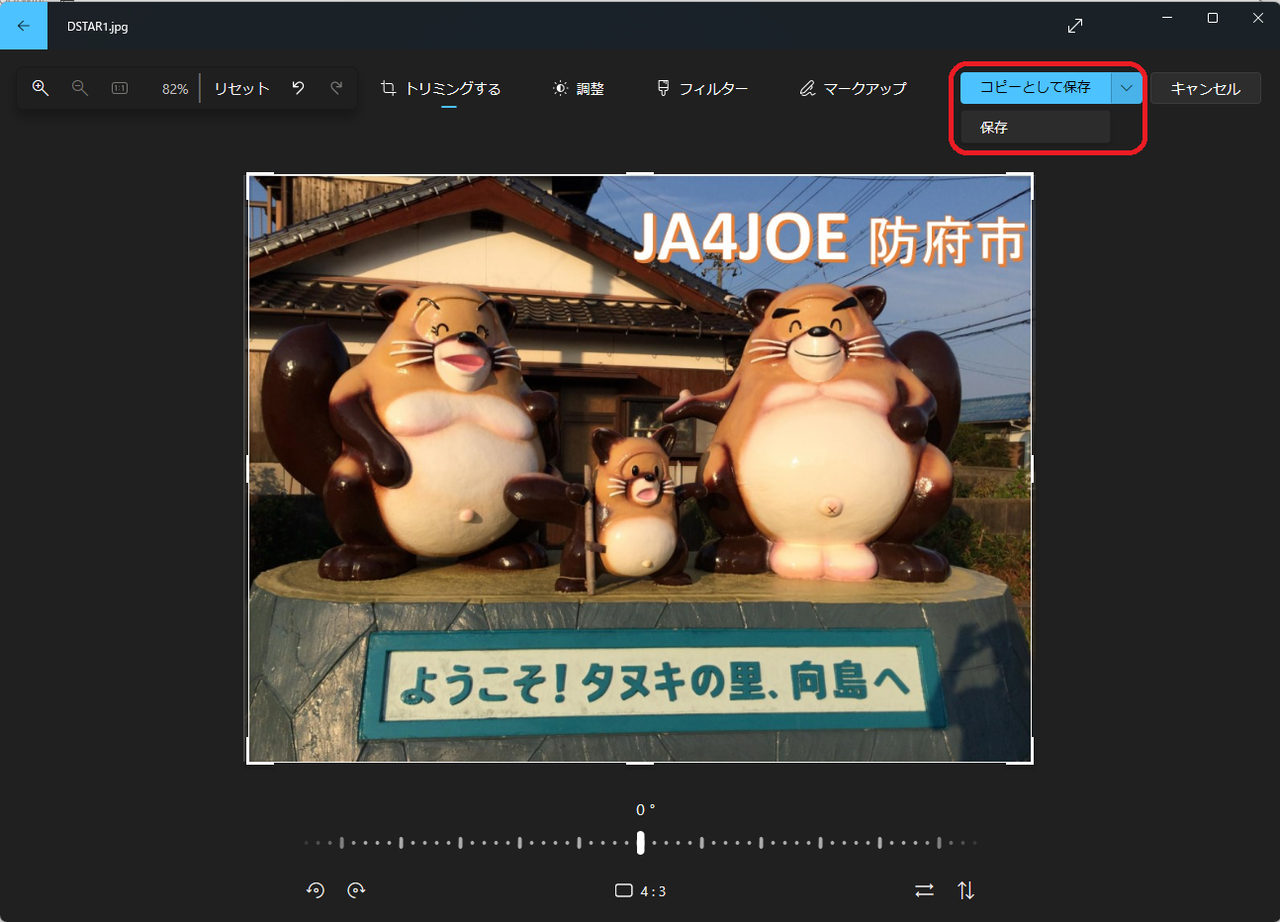

右上の「コピーとして保存」で保存を選んで保存します。以上で画像の横縦比が4:3になりました。
次に送信画像を320x240ピクセルに変換します。
私は画像サイズ変換ソフト「リサイズ超簡単！Pro」というフリーソフトを使っています。
「リサイズ超簡単！Pro」は、【公式】画像リサイズソフト 『リサイズ超簡単！Pro』からダウンロードしてインストールしてください。

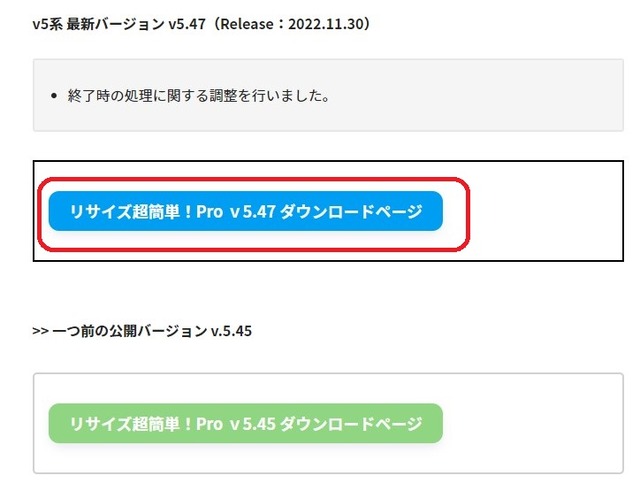

後ろの方にある「v5系 最新バージョン」項目下の「リサイズ超簡単！Pro v5.xx ダウンロードページ」をクリックします。（途中に関係ないソフトのダウンロードボタンがあるので間違わないでください。(^^;）
ダウンロードページが表示されるので「RCKP5xx.ZIP ダウンロード」ボタンをクリックしてダウンロードします。
ダウンロードしたRCKP5xx.zipを解凍してRCKP5xx.exeを実行してインストールします。

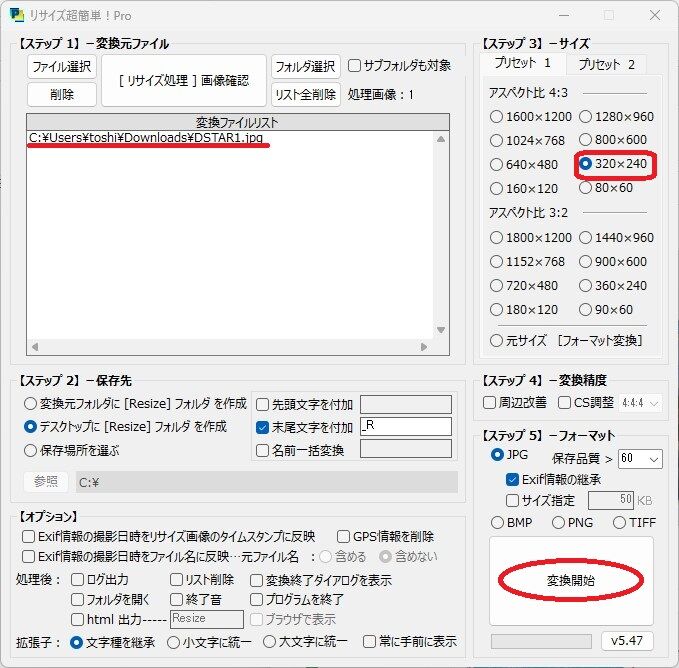

リサイズ超簡単を起動して[変換ファイルリスト] ウィンドウに送信画像をドラッグ＆ドロップします。
アスペクト比320x240を選んで [変換開始] ボタンで変換します。
保存品質を低くすると画質が低下しますが、ファイルサイズが小さくなって送信時間を短く出来ます。
保存先はデスクトップに [Resize] フォルダーを作成のままにしました。

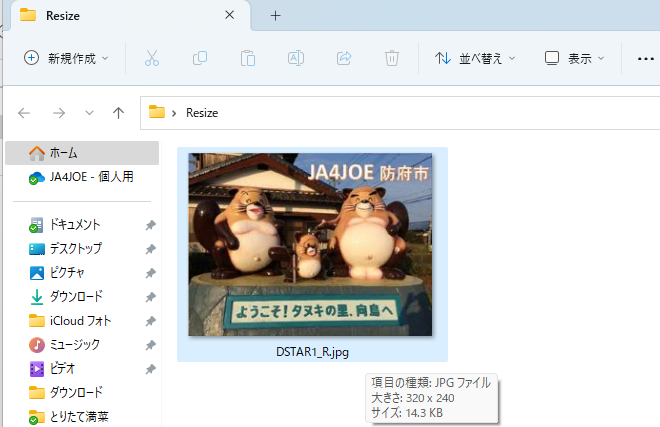

変換が終わるとデスクトップにResizeというフォルダーが出来てサイズ変換されたJPEGファイルが出力されます。
サイズが320x240ピクセルになっています。
以上で送信画像の変換が終わりました。
このJPEGファイルをIC-9700のSDカードにコピーします。
SDカードはIC-9700でフォーマットされたものを使います。

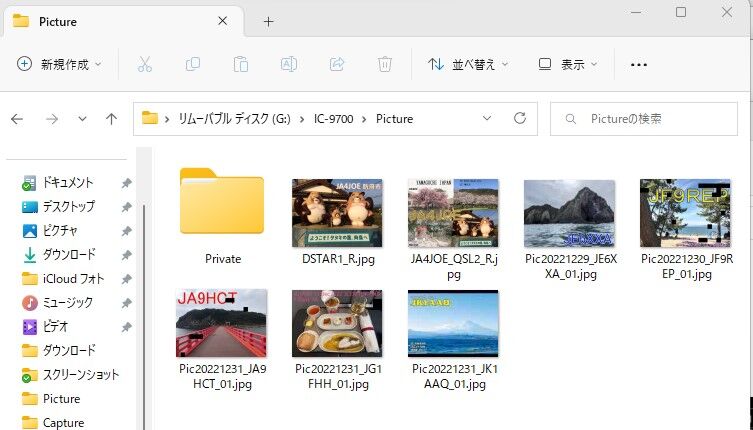

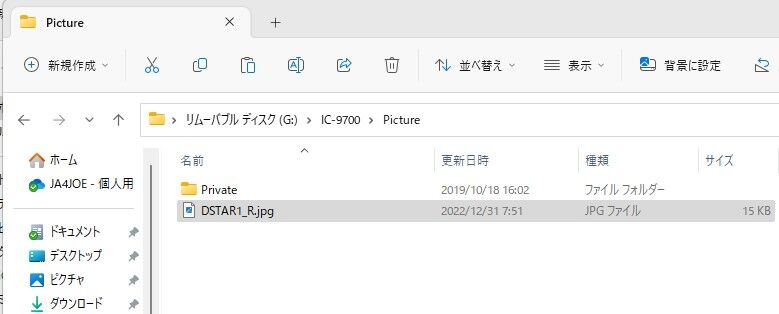

SDカードをパソコンのSDカードリーダーに挿入して、送信画像を\IC-9700\Pictureフォルダーにコピーします。
2. 送信画像設定
送信画像ファイルが入ったSDカードをIC-9700に挿入して、送信画像を設定します。
[MENU]→②→[PICTURE]

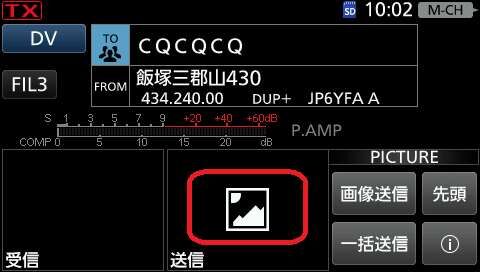

送信画像の部分をタッチします。

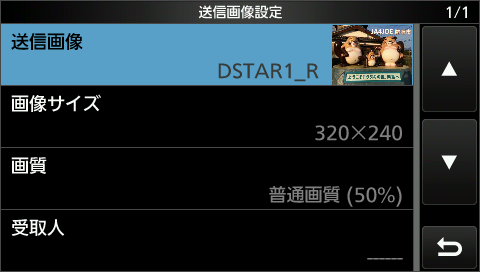

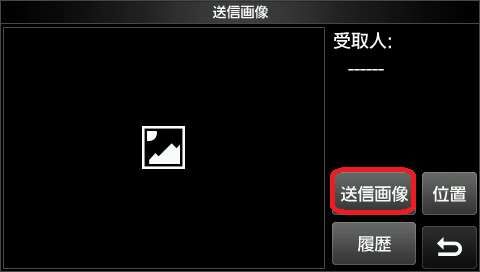

[送信画像] をタッチします。
SDカードに入れた送信画像が表示されるのでタッチして選択します。
拡大表示されるので [SET] で送信画像に設定します。

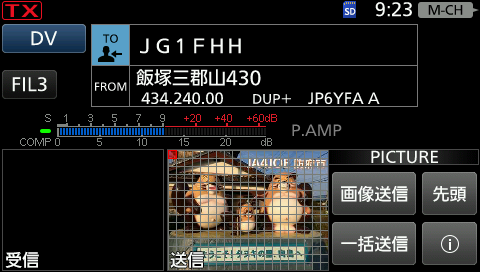

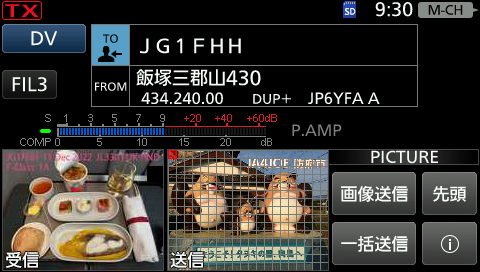

IC-9700の通信画面に戻ると送信画像が表示されています。
以上で送信画像の準備が出来ました。
3. 画像伝送手順
いよいよ交信です。
D-STARで画像伝送が可能な局と交信を開始します。
最初に一括送信で画像を送ってもらいました。
受信中は断続的にビープ音が聞えますが、受信画像は表示されません。

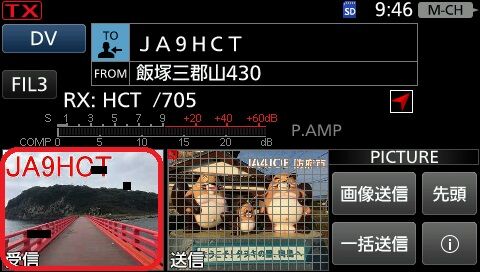

受信が終わると受信画像が表示されます。

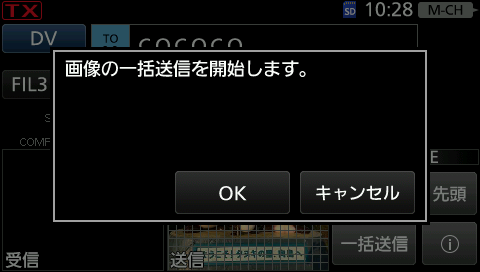

続けて、こちらから画像を送信しました。[一括送信] で送信します。[OK]で送信が開始されます。

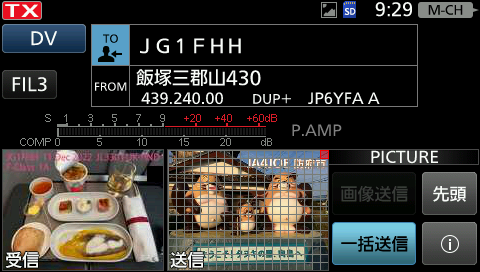

自動的に送信状態になります。送信中は送信中ブロックが赤く表示されます。
送信が終わると受信状態に戻るので、画像が届いたか音声で確認します。
以上で画像交換は完了です。
なお、[画像送信] ボタンで送信する場合はPTTを押して送信状態にしてから画像を送信します。
通話しながら画像を送る事が出来ます。
3. 受信画像の確認
受信画像は受信画像の部分をタッチして確認できます。
拡大表示されます。[履歴] から過去の受信画像を確認できます。

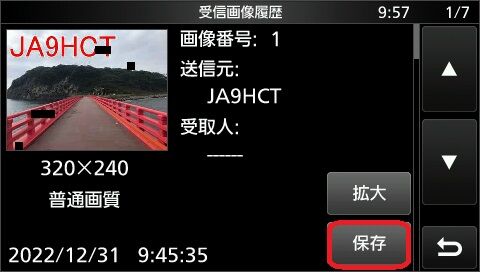

△▽ボタンで画像を選べます。[保存] でSDカードに保存できます。
保存した画像はSDカードの \IC-9700\Picture フォルダーに保存されています。
D-STAR QSO PARTYでは提出ログに受信画像を添付する事になっていますが、
「画像の交換を行った場合、画像ファイル(一つ当たり 1MB 以下の JPEG か PNG で、無線機かスマホアプリのスクリーンショット)をログ記録とともに提出してください。ファイル名には相手（画像の送信者）のコールサインを含めてください。」
との事なので、このファイルを提出すれば良いと思います。
ただし、コールサインが読めない画像は受信履歴をキャプチャして添付したほうが良いかも知れません。（写真を撮ったほうが早いかも。）
そう考えると160x120ピクセルだとコールが読めなくなる場合があるようなので、320x240ピクセルでコールを大きく入れた方が良いですね。
以上、D-STARの画像伝送の操作手順でした。
この記事が今年最後の記事になります。
一年間お世話になりました。来年もよろしくお願いします。m(__)m
良いお年をお迎えください。
