今朝も直売所（とれたて満菜）にハクサイを出荷してきました。今シーズンのハクサイ出荷は今回で終わりです。
今日は雨なので家に居ます。
先日、お客さんが来た時にお茶を出すために電気ポットを使いました。

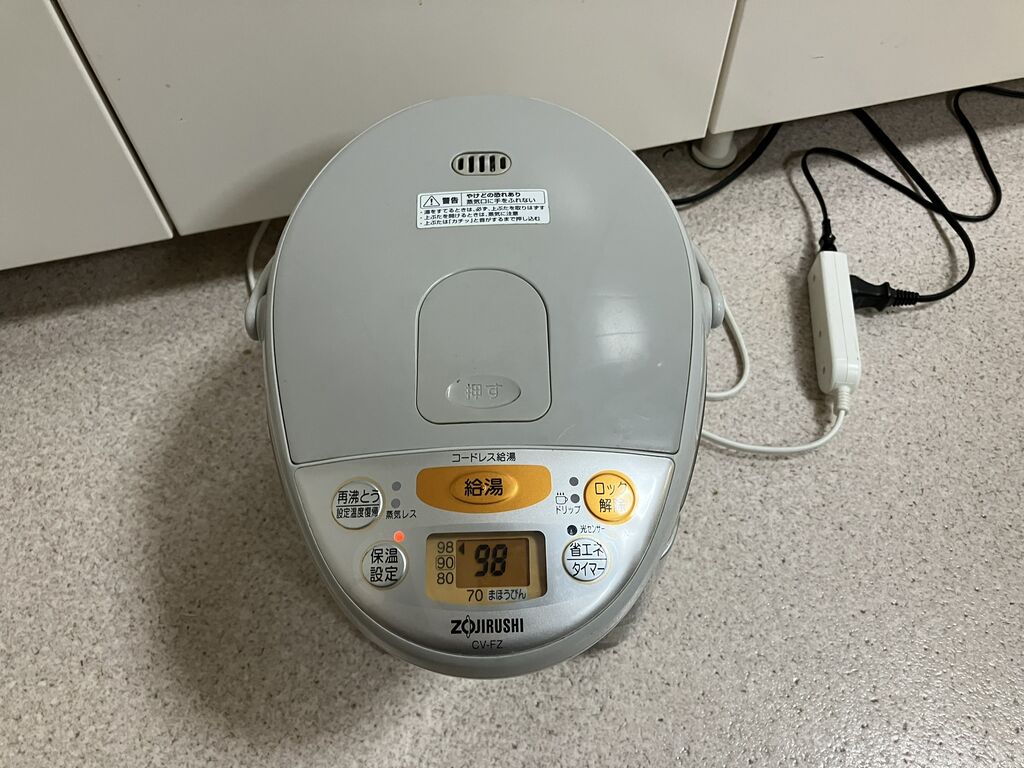

象印の「VE電気まほうびん 優湯生 CV-FZ22」という電気ポットで、12年前に購入したものです。
ところが、お湯を沸かそうとしたら沸きませんでした。故障のようです。(^^;
このポットは茅ヶ崎に居た頃は冬場はずっと電源を入れっぱなしで使っていましたが、こちらに引っ越してからはお客さんが来た時くらいしか使っていません。
日頃はティファールの電気ケトルを使っています。
とりあえず、お茶はティファールで沸かしたお湯で出しましたが、その後、時間のある時に調べてみました。
ネット情報ではこのシリーズのポットはリレーが故障する事が多いようです。
分解して調べてみました。

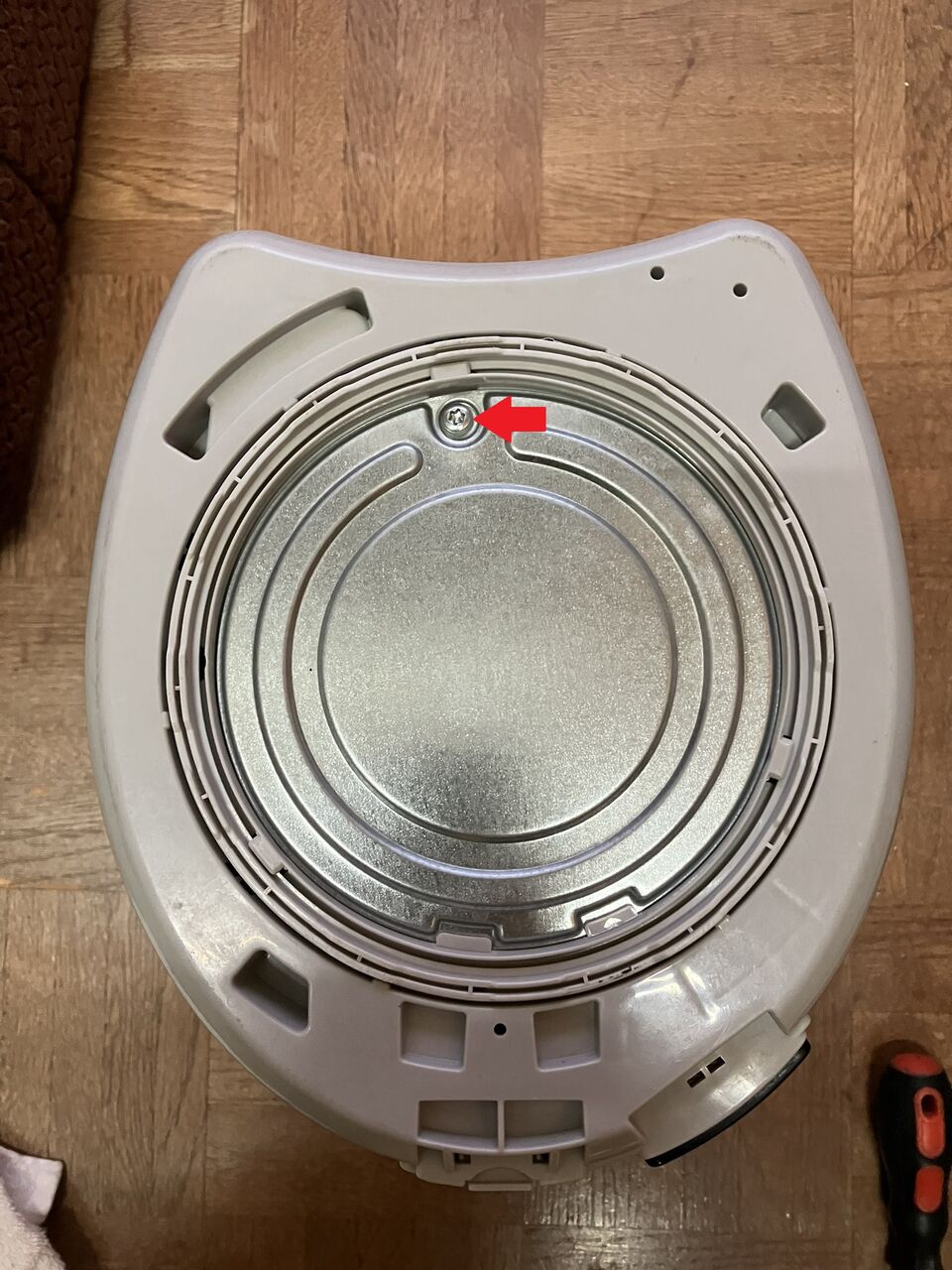

最初に底部の特殊ネジ（トルクスネジ T20）を外します。

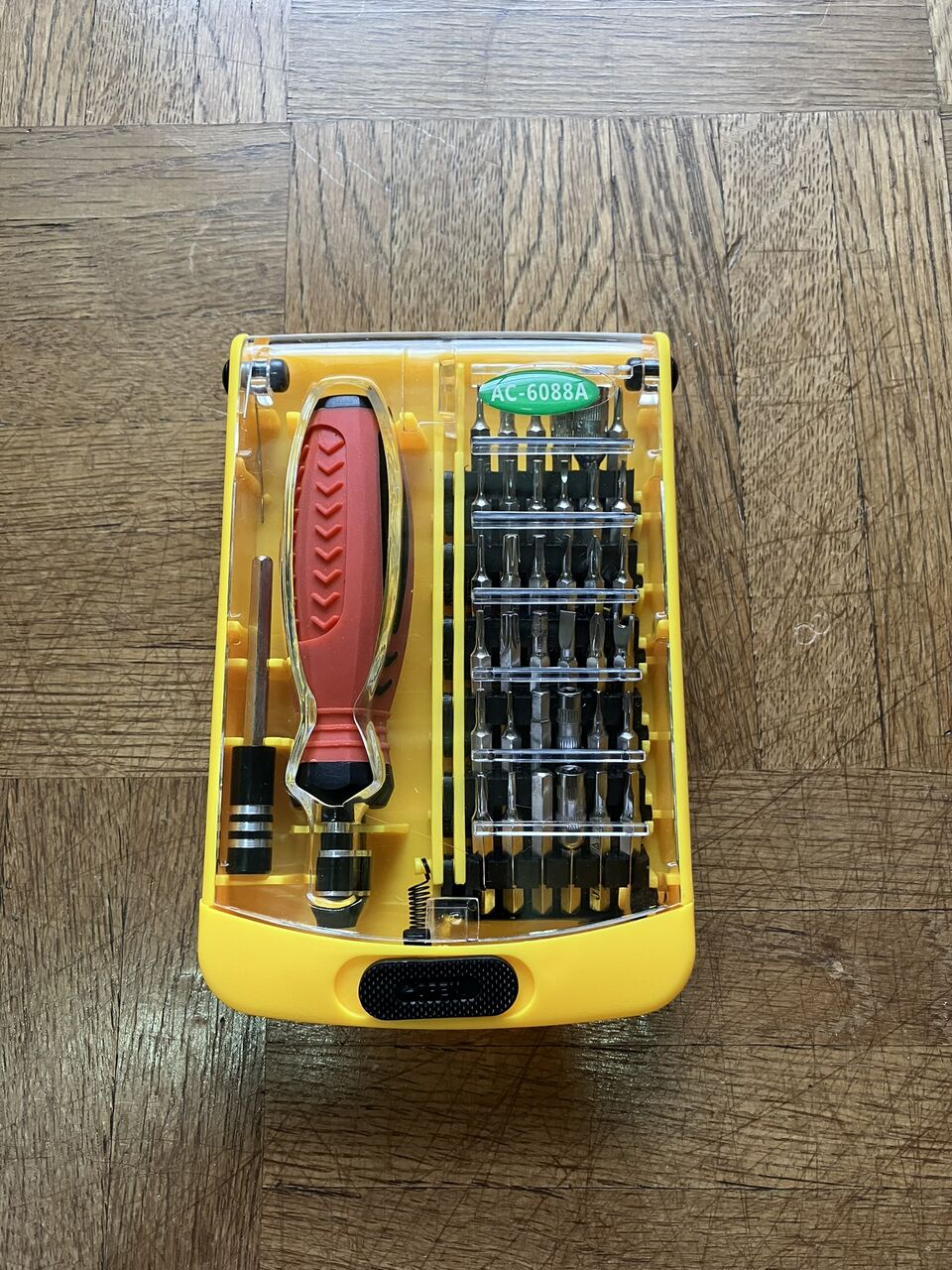

特殊ネジ用のドライバセットを使いました。

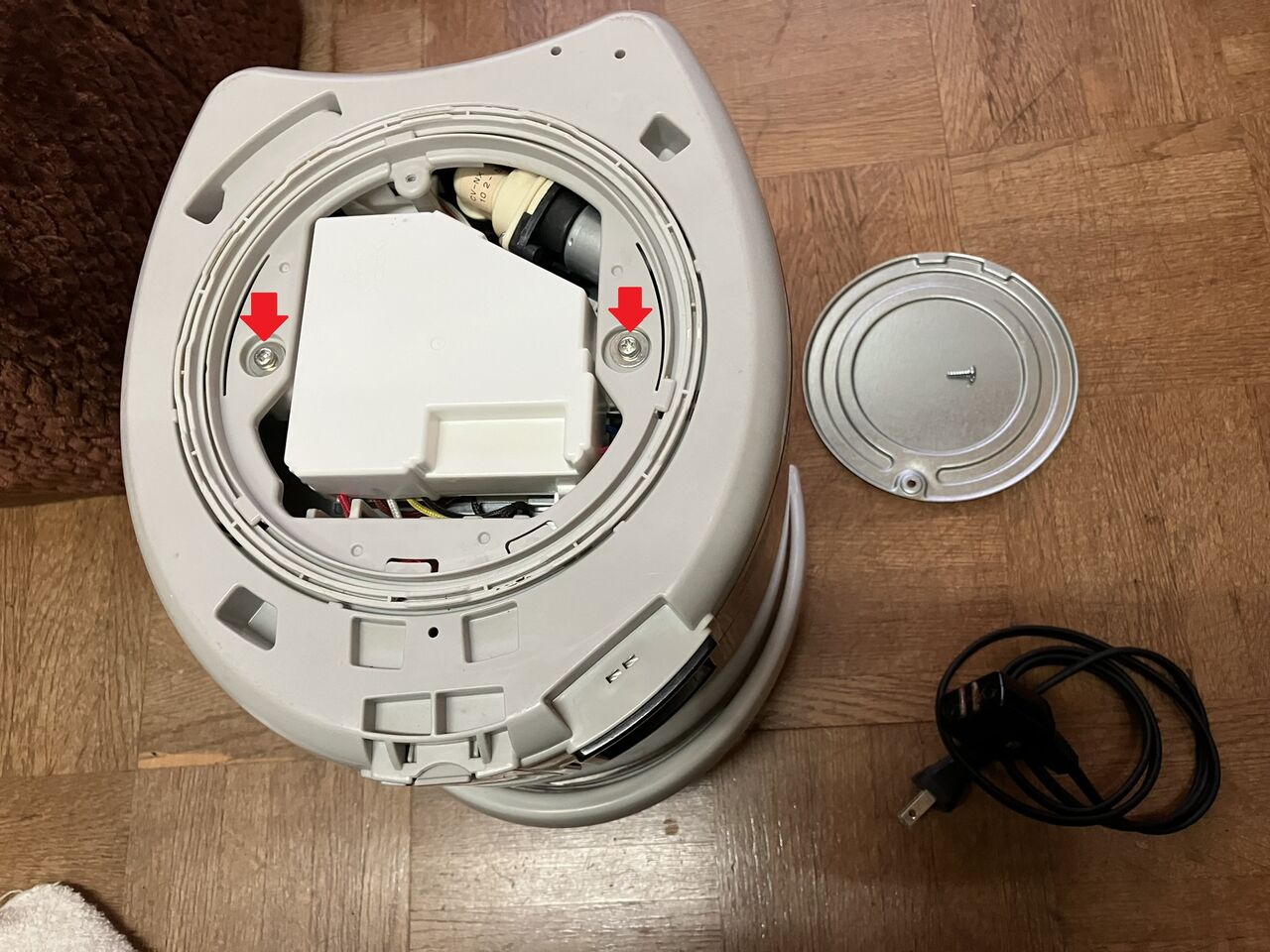

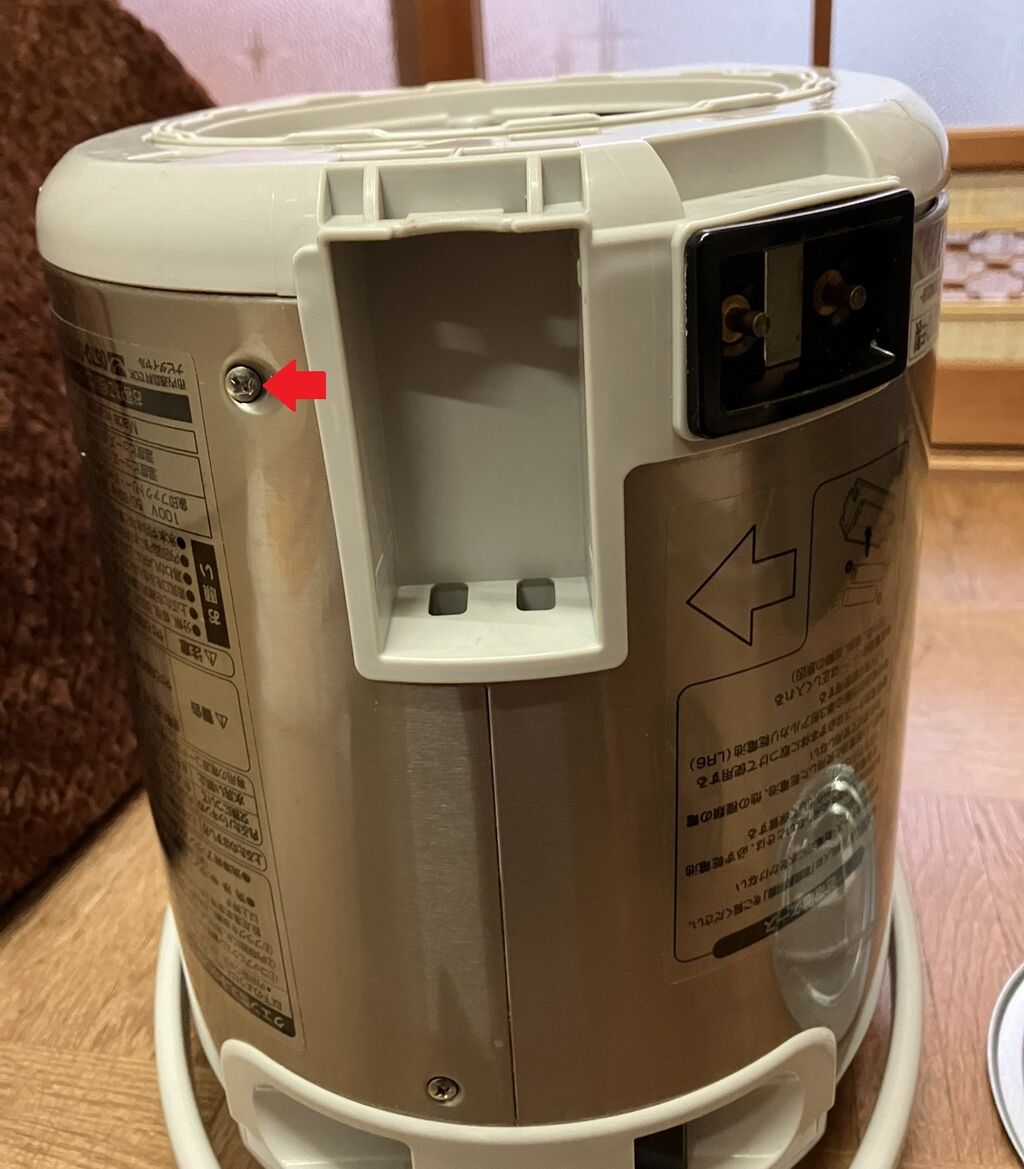

底の金属板を外して底部(プラスチック)のネジ2本と側面のネジ1本を外します。

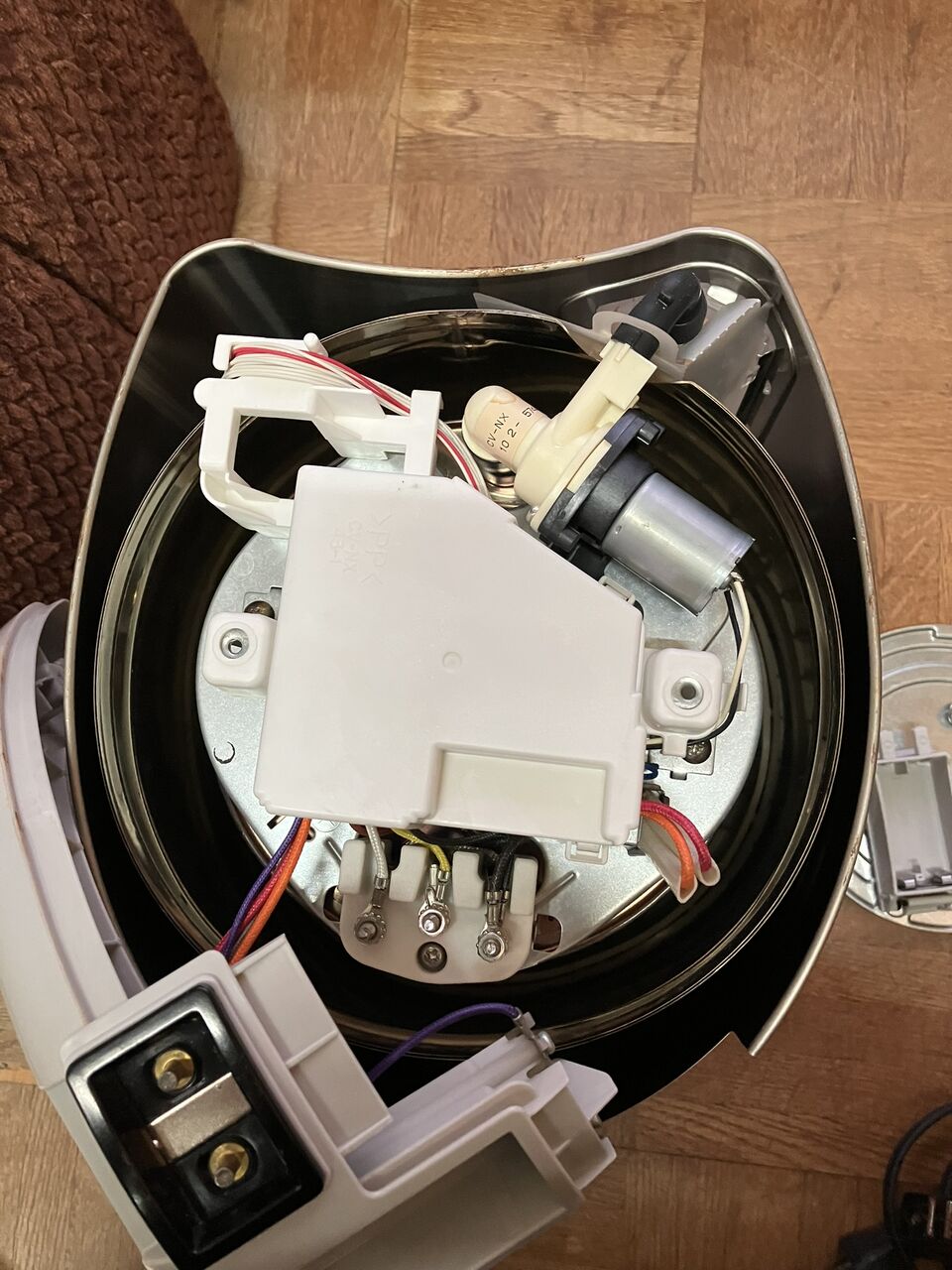

底部を外します。

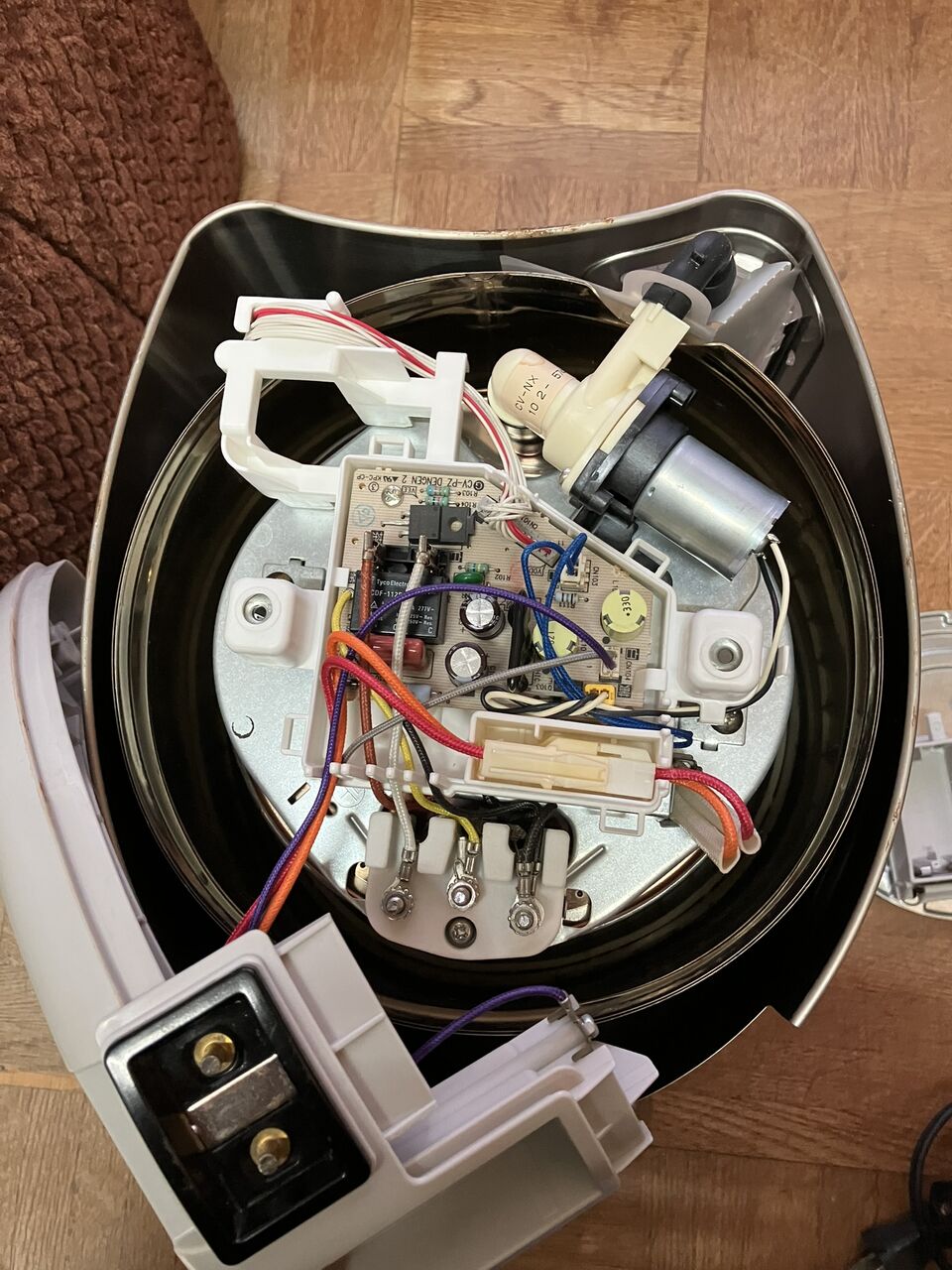

AC電源コネクタと電池コネクタを外して底部を分離します。

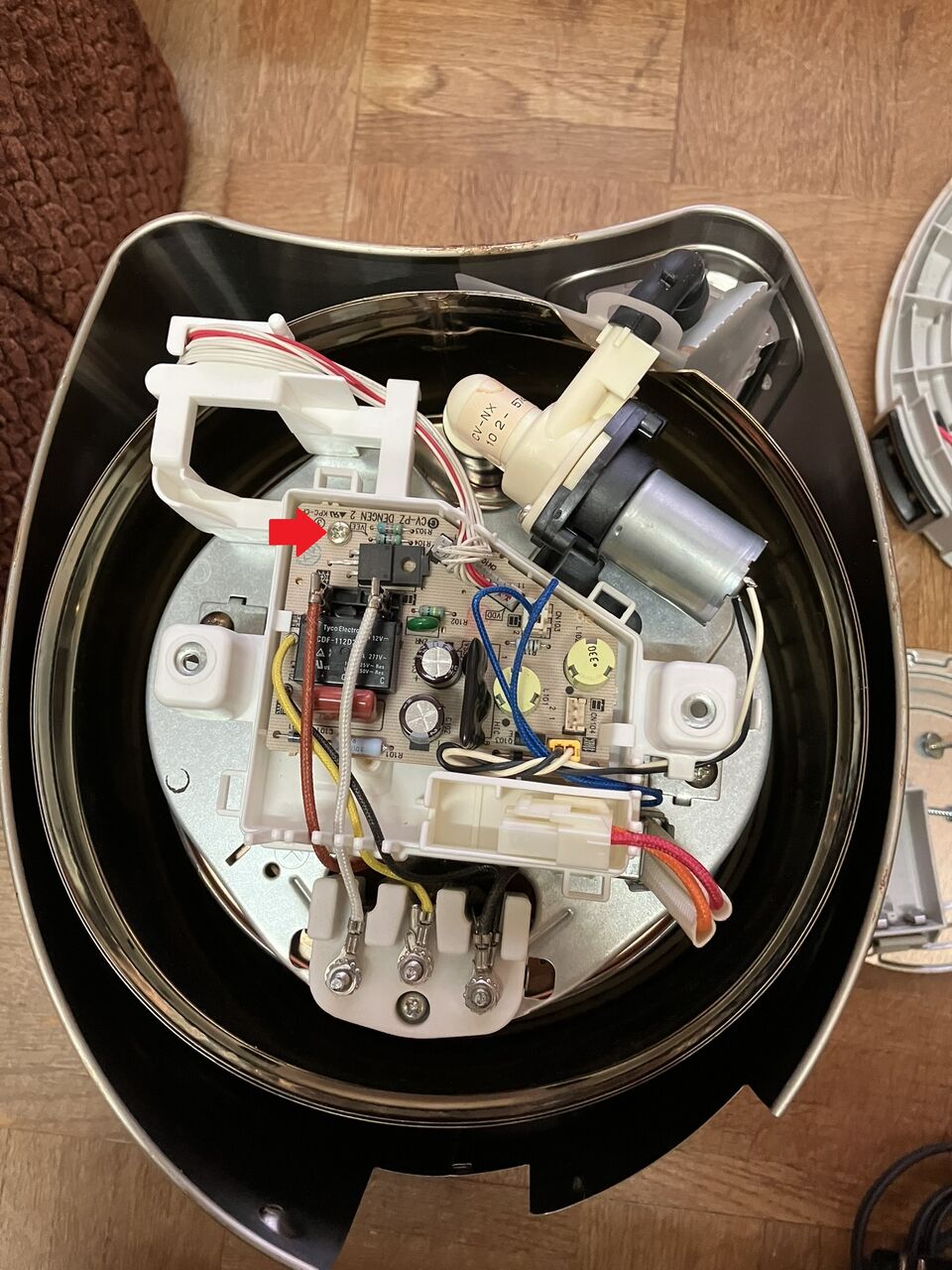

プリント基板のネジ1本を外します。

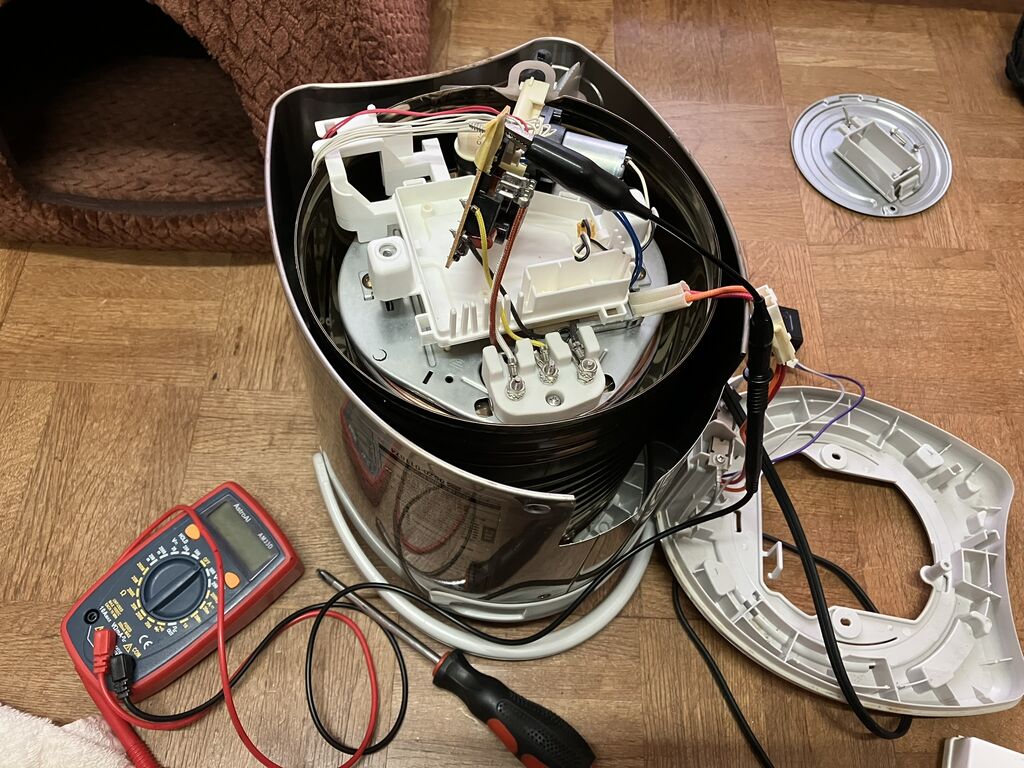

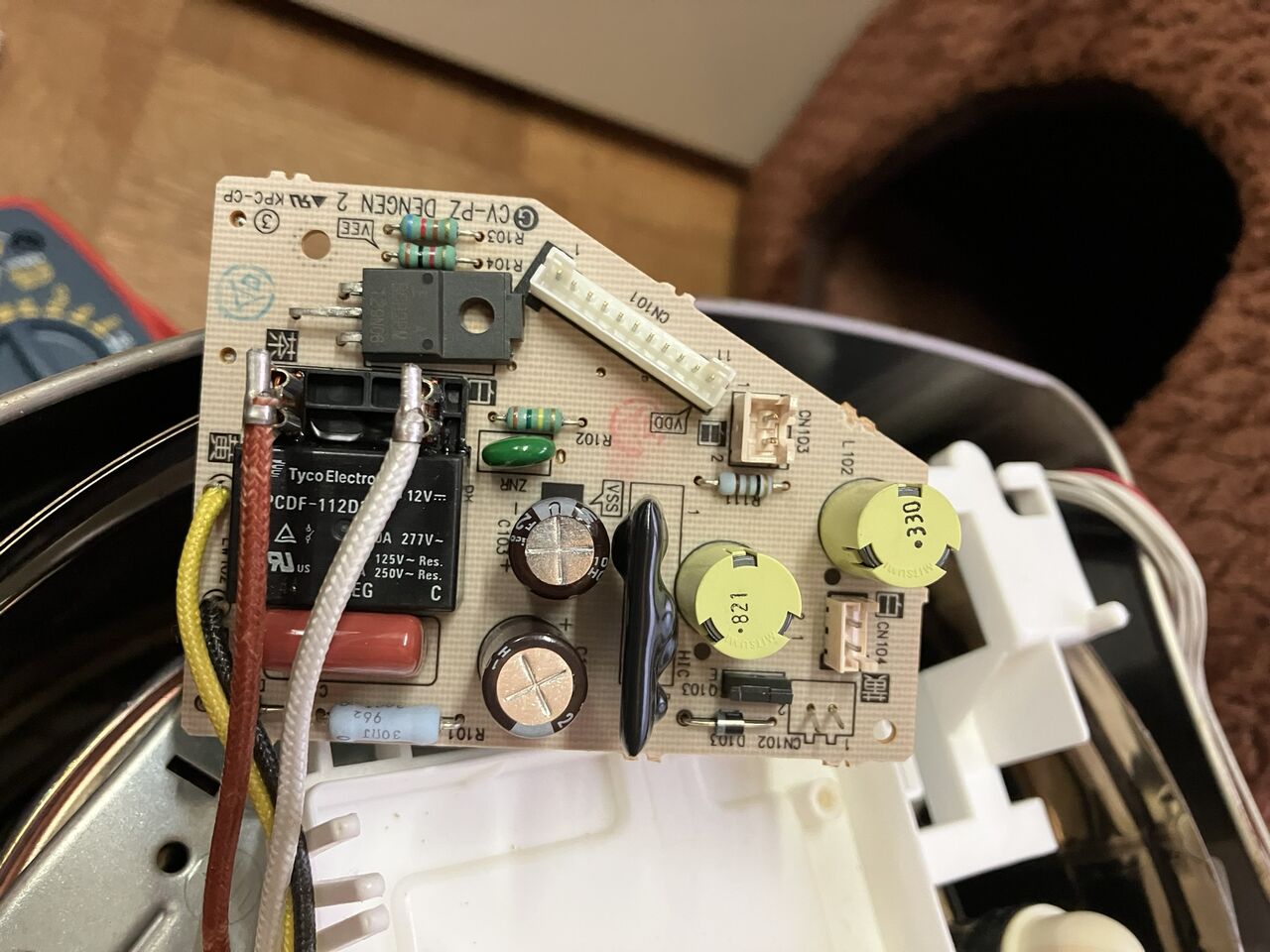

プリント基板を浮かせてリレーの確認をしました。電源を接続してもリレーがONにならず、ヒーターに電圧がかかっていませんでした。
リレーは TycoElectric の PCDF-112D2M というものです。

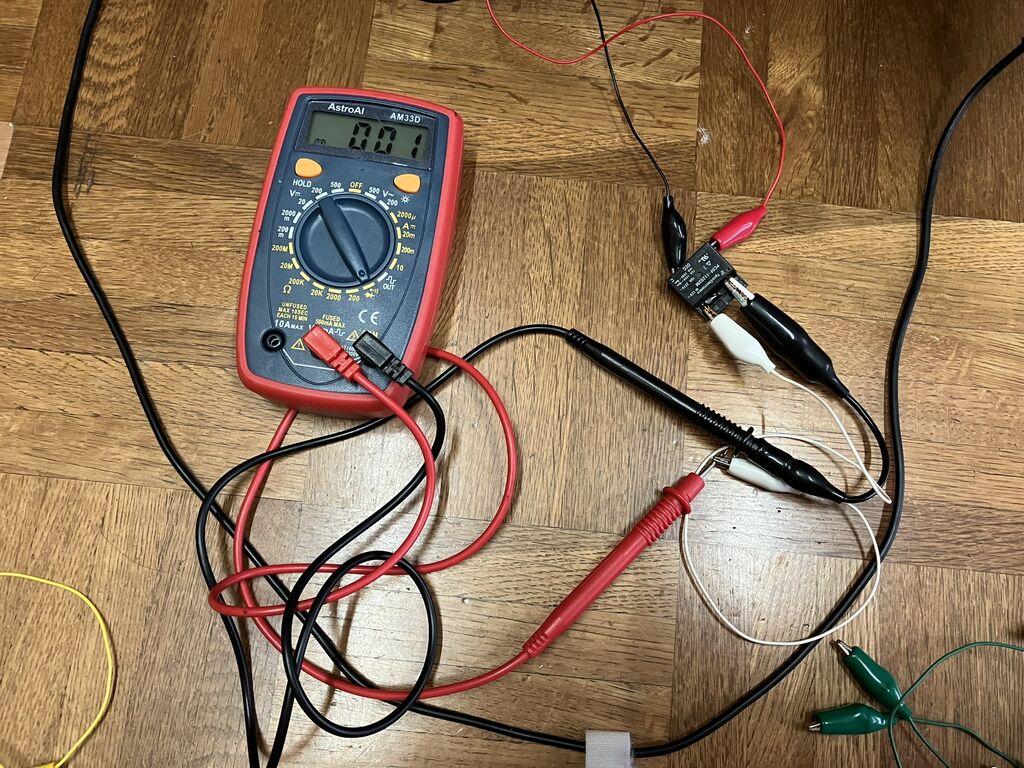

基板からリレーを外してコイルに12Vを印加して動作確認しました。
リレーの動作音はするのですが、接点が時々しかONになりません。やはり、リレー接点の接触不良のようです。
調査はここまでで、開腹手術は終了して仮止めで閉腹しておきました。(^^;

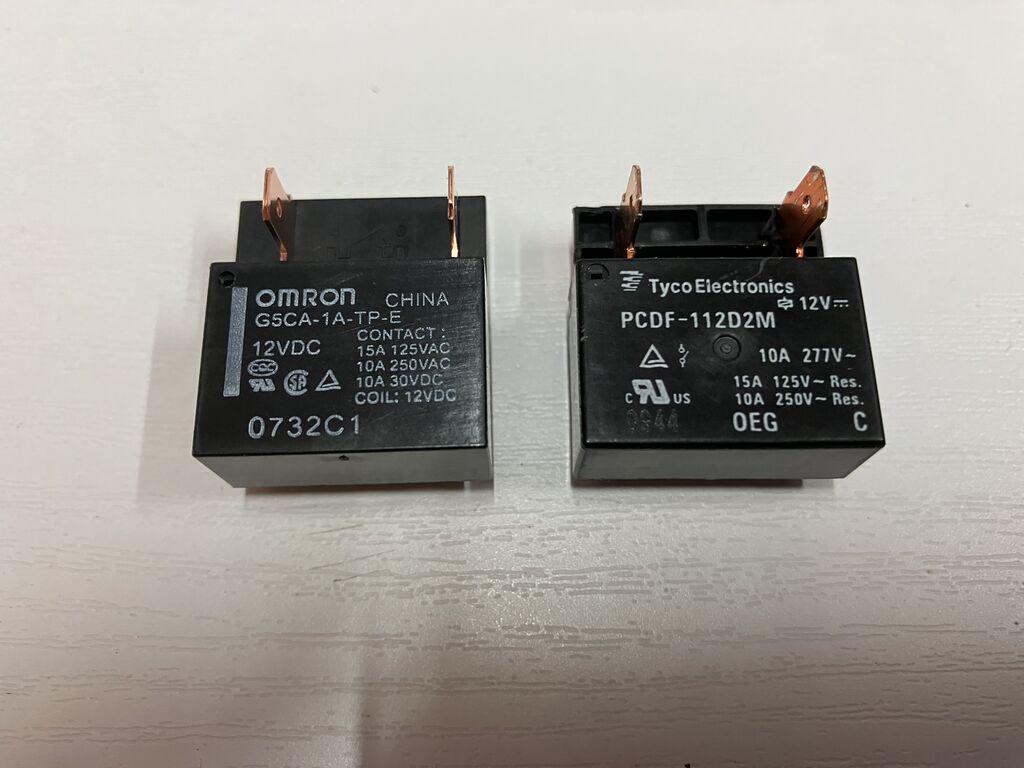

ネット情報では、オムロン G5CA-1A-TP-E DC12 が PCDF-112D2M の互換品との事なのでモノタロウで注文しました。

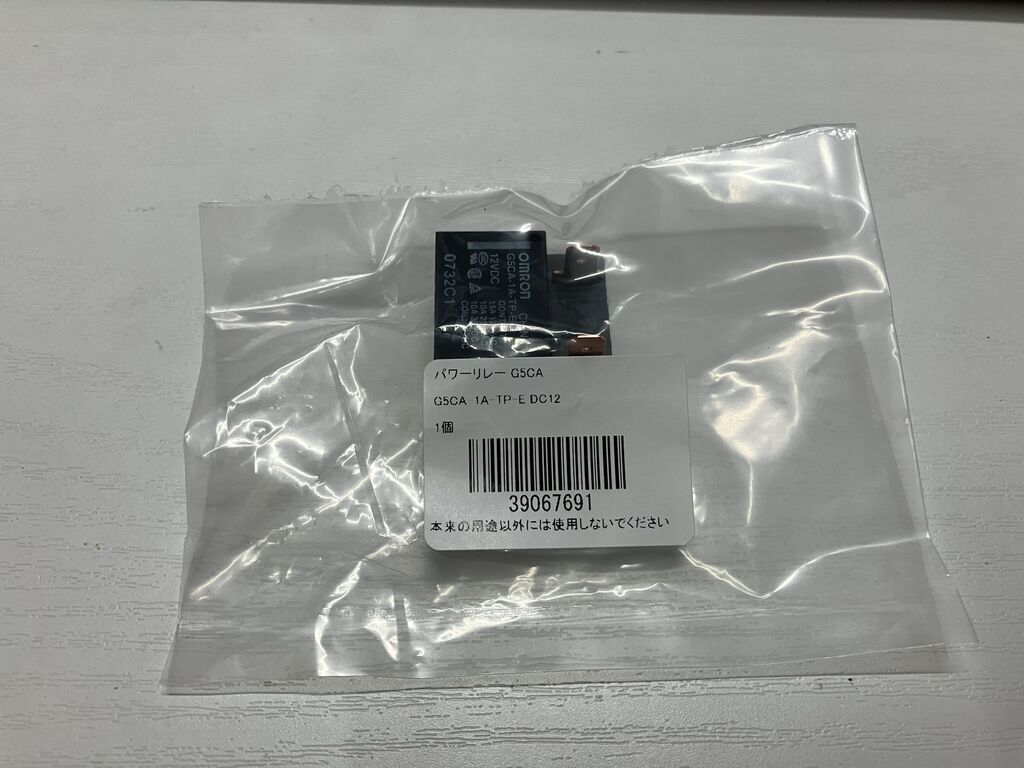

届いたリレーです。
オムロン パワーリレー G5CA-1A-TP-E DC12 637円

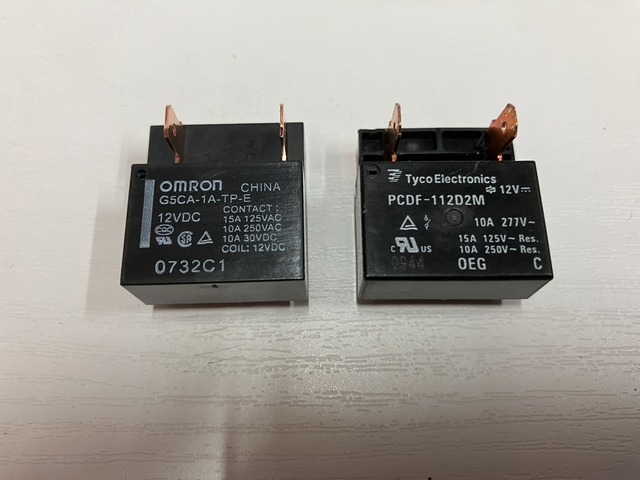

故障品と同じ形状です。

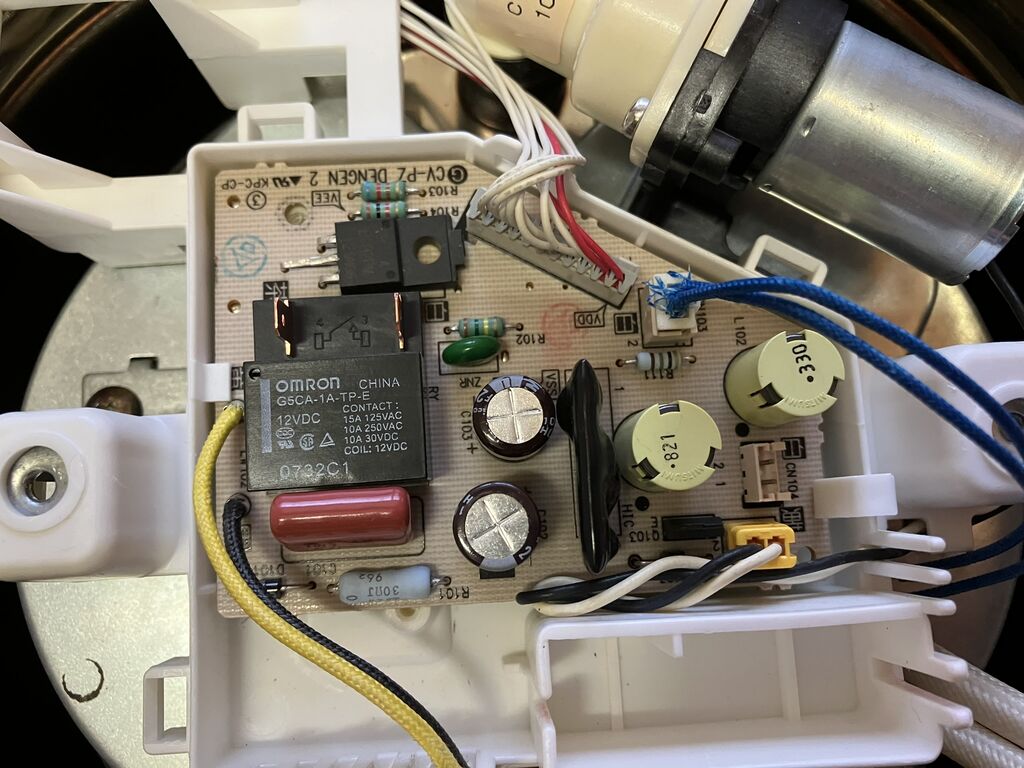

新しいリレーを取り付けました。
G5CA-1A-TPは接点の足が4本ありますが、基盤側にも4個穴があるので問題ありませんでした。
再度組み立てて動作確認しました。ちゃんとお湯が沸くようになりました。＼(^o^)／
買換えると送料込みで1万円以上するので、修理出来て良かったです。
ネットで検索すると、この機種はリレーの故障が多いようです。
オムロン G5CA-1A-TP-E パワーリレーの仕様を見ると、耐久性（電気的）10万回以上 (抵抗負荷 AC110V 15A) とあります。Tycoのパワーリレーも同じくらいの寿命だと思います。
電気ポットを98℃の設定にしていると、98℃を維持するために温度センサーで温度を監視してヒーターをON/OFFします。
どのくらいの頻度でON/OFFするのかは分かりませんが10分に1回ON/OFFするなら、144回/日、52,560回/年になります。年間で6か月使用すると、4年で寿命になりますね。
原価が高くなりそうですが、ソリッドステートリレー化すべきかも知れません。
今日は雨なので家に居ます。
先日、お客さんが来た時にお茶を出すために電気ポットを使いました。
象印の「VE電気まほうびん 優湯生 CV-FZ22」という電気ポットで、12年前に購入したものです。
ところが、お湯を沸かそうとしたら沸きませんでした。故障のようです。(^^;
このポットは茅ヶ崎に居た頃は冬場はずっと電源を入れっぱなしで使っていましたが、こちらに引っ越してからはお客さんが来た時くらいしか使っていません。
日頃はティファールの電気ケトルを使っています。
とりあえず、お茶はティファールで沸かしたお湯で出しましたが、その後、時間のある時に調べてみました。
ネット情報ではこのシリーズのポットはリレーが故障する事が多いようです。
分解して調べてみました。
最初に底部の特殊ネジ（トルクスネジ T20）を外します。
特殊ネジ用のドライバセットを使いました。
底の金属板を外して底部(プラスチック)のネジ2本と側面のネジ1本を外します。
底部を外します。
リレー基板のプラスチックカバーを外します。
AC電源コネクタと電池コネクタを外して底部を分離します。
プリント基板のネジ1本を外します。
プリント基板を浮かせてリレーの確認をしました。電源を接続してもリレーがONにならず、ヒーターに電圧がかかっていませんでした。
リレーは TycoElectric の PCDF-112D2M というものです。
基板からリレーを外してコイルに12Vを印加して動作確認しました。
リレーの動作音はするのですが、接点が時々しかONになりません。やはり、リレー接点の接触不良のようです。
調査はここまでで、開腹手術は終了して仮止めで閉腹しておきました。(^^;
ネット情報では、オムロン G5CA-1A-TP-E DC12 が PCDF-112D2M の互換品との事なのでモノタロウで注文しました。
届いたリレーです。
オムロン パワーリレー G5CA-1A-TP-E DC12 637円
故障品と同じ形状です。
新しいリレーを取り付けました。
G5CA-1A-TPは接点の足が4本ありますが、基盤側にも4個穴があるので問題ありませんでした。
再度組み立てて動作確認しました。ちゃんとお湯が沸くようになりました。＼(^o^)／
買換えると送料込みで1万円以上するので、修理出来て良かったです。
ネットで検索すると、この機種はリレーの故障が多いようです。
オムロン G5CA-1A-TP-E パワーリレーの仕様を見ると、耐久性（電気的）10万回以上 (抵抗負荷 AC110V 15A) とあります。Tycoのパワーリレーも同じくらいの寿命だと思います。
電気ポットを98℃の設定にしていると、98℃を維持するために温度センサーで温度を監視してヒーターをON/OFFします。
どのくらいの頻度でON/OFFするのかは分かりませんが10分に1回ON/OFFするなら、144回/日、52,560回/年になります。年間で6か月使用すると、4年で寿命になりますね。
原価が高くなりそうですが、ソリッドステートリレー化すべきかも知れません。
