今朝は良い天気ですが、昨夜は雷が凄くて雹も降りました。
近くの送電線に落雷があったようで夜の8時半から11時頃まで停電していたようです。
私は10時過ぎても真っ暗なままで何もできないので、さっさと寝ました。(笑)
昨日の午後、知り合いの山口市の局長さんのFT8設定をお手伝いしました。
TeamViewerを使ったリモートサポート方式で設定作業をやりました。
4月4日に一度トライしたのですが、お使いの山口ケーブルTVのインターネットが遅すぎて駄目でした。
そのため、40M契約に変更してもらって昨日、再チャレンジしました。
無線機はFTDX10です。（YAESUのHPから拝借）
FTDX10の設定をやるのは初めてですが、FTDX101の設定はやった事があります。
FTDX101やFTDX10は2021年4月に「PRESET」機能が追加されています。FT-710も PRESET 機能があります。
せっかくなので、今回、PRESET機能を使ってやってみようと思いました。
FTDX10は事前にファームウエアを最新版にしておいてもらいました。
今後のサポートの参考用に設定情報を記録しておきます。PRESETの内容はFTDX101、FT-710も同じなので、これらの無線機のFT8設定も同じだと思います。
FT8通信ソフトはJTDXで、HAMLOG、BktTimeSyncを使います。
1. FTDX10の設定
最初、PRESET機能を使うやり方で設定しようと思ったのですが、PRESETだとSSBやCWの設定も変わるようなので、DATA-Uモード(MODE PSK/DATA)のみにPRESETと同じ設定をする事にしました。
これなら、JTDXからDATA-Uに自動切換えでFT8をやったあとに、SSBモードに戻せば設定はSSB用に戻ります。
設定内容はPRESETと同じにしました。
設定作業はLINEのTV電話でFTDX10を写してもらって、会話しながら行ってもらいました。

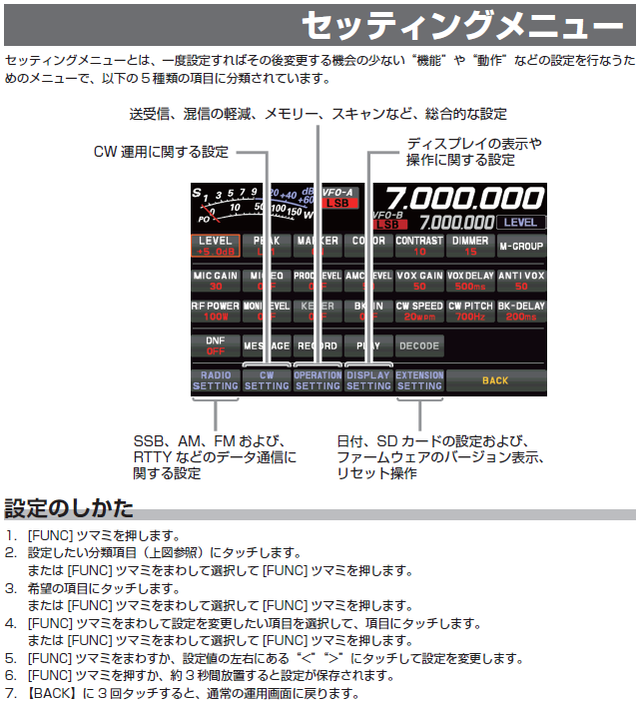

FTDX10のセッティングメニューから設定します。

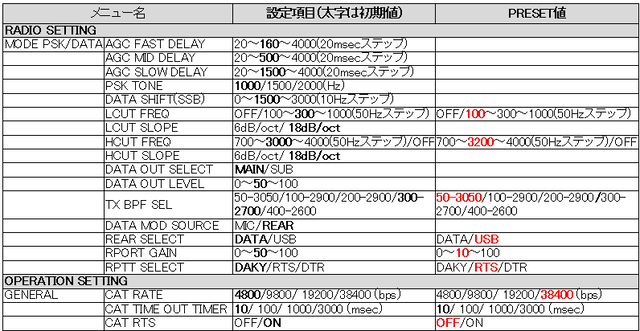

設定内容を表にしました。赤字が初期値から変更したパラメーターです。
（参考）FTDX101

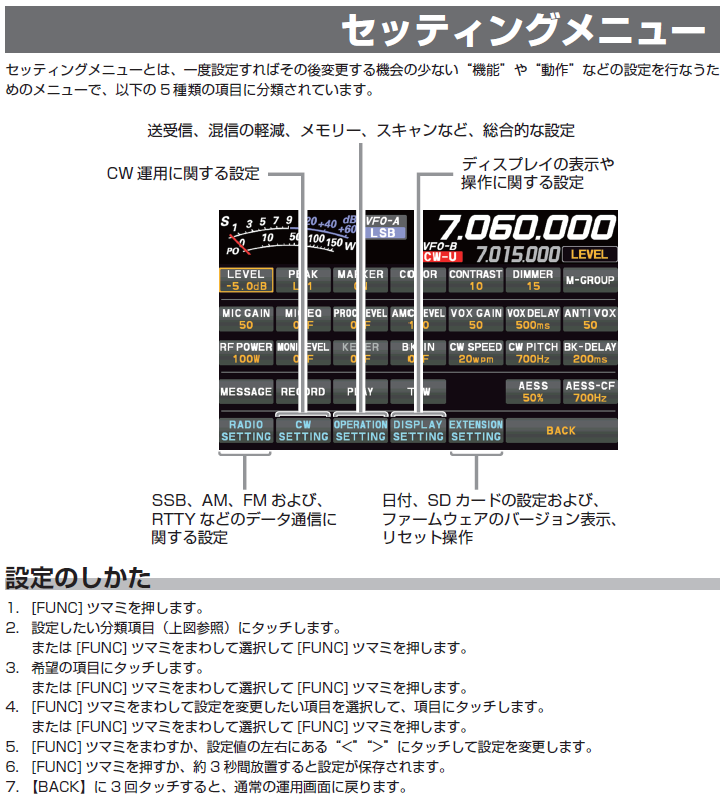

FTDX101のセッティングメニューから設定します。

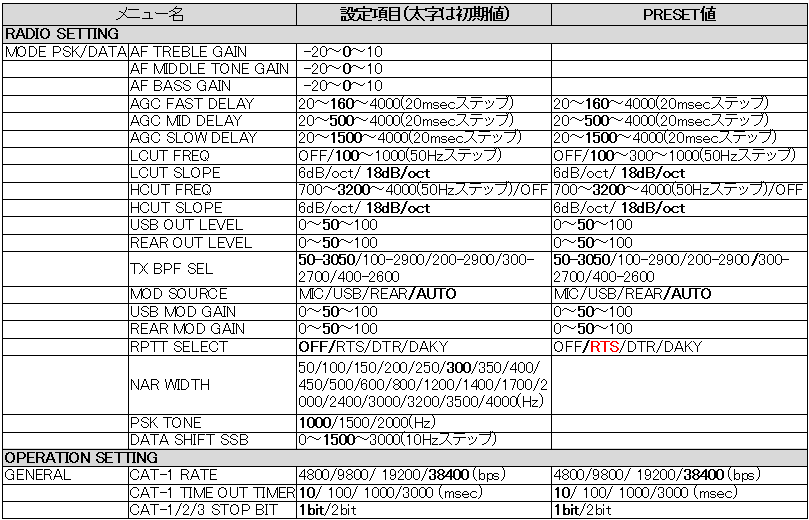

赤字が初期値から変更するパラメーターです。
（FTDX101 あるある）
FT-DX101MPでは以下のトラブルのヘルプが多いです。FTDX101の「あるある」です。
（参考）FT-710

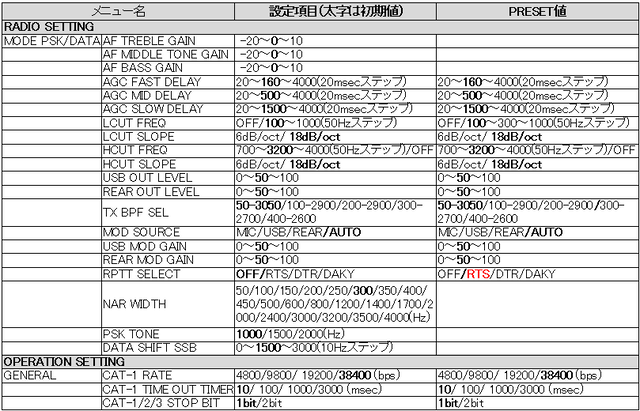

FT-710のセッティングメニューから設定します。
赤字が初期値から変更するパラメーターです。
FT-710ではDATAモードの初期値がFT8用に合わせてあるようで、初期値と違うのはRPTT SELECTのみです。JTDXのPTT制御をCATにすれば初期値のままでも動くと思います。
USB MOD GAINが50なので、パソコンのオーディオ出力を絞らないといけないかも知れません。（実際にFT-710でやって見たわけでは無いので違うかも知れません。）
（参考）FT-799A
FT-799Aは私も所有しているので別記事を書いています。
2. 仮想COMドライバー インストール
YAESU機はCP2015を使っていますが、専用のシリアルポート ドライバーが必要です。
仮想COMポートドライバーのページからCOMポートドライバーをダウンロードします。
インストールのやり方は「仮想COMポートドライバー インストールマニュアル」に書いてあります。
CP210x_Universal_Windows_Driver.zipを解凍します。（解凍後に以下の作業を行ってください。）
silabser.inf ファイルを右クリックして、[その他のオプションを確認] を右クリックします。
[インストール] を右クリックして、COMポートドライバーをインストールします。

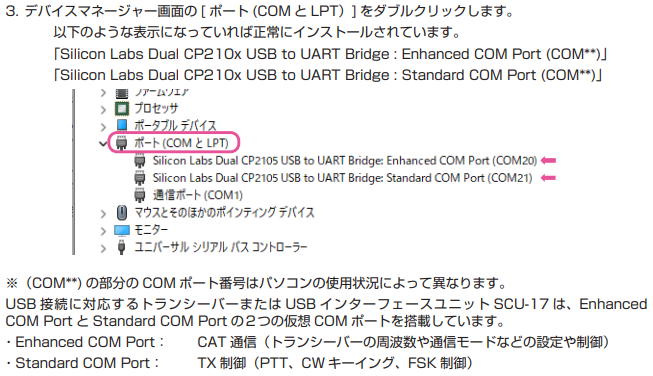

デバイスマネージャーからCOMポートの割付を確認します。（キャプチャして無かったので、YAESUのマニュアルの抜粋です。(^^;）
COMポートが2つ追加されていますが、Enhanced COM Port の番号を覚えておきます。今回はCOM3でした。Standard COM Portが若い番号になる事もあるので注意してください。
3. BktTimeSync
自分のブログの記事を見ながらインストール、設定を行いました。
4. JTDXのインストール、設定
自分のブログの記事を見ながらインストール、設定を行いました。
[全般]の設定はコールサイン、グリッドロケーターを設定しました。

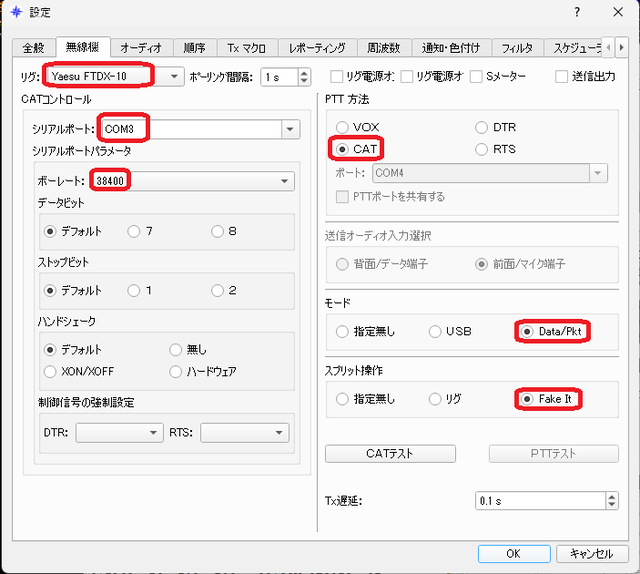

[無線機]の設定はリグを「Yaesu FTDX-10」、CATコントロールをEnhanced COM Port COM3にします。
ボーレートはFTDX10のCAT RATE に合わせます。
PTT方法はCAT制御にしました。
（補足）リグの設定は、FTDX101、FTDX101MP、FT-710では、それぞれ、FTDX101D、FTDX101MP、FT-710を設定してください。
（注）FT-710が無い場合はhamlibをバージョンアップしてください。
（トラブル1）

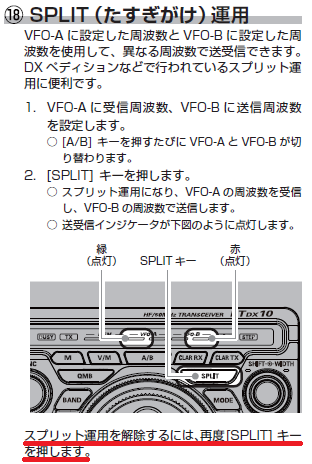

[CAT TEST] でエラーになりました。ちょと悩みましたが、FTDX10のVFO SPLIT がONになっていたので、SPLITを解除してもらったら動作するようになりました。(^^;

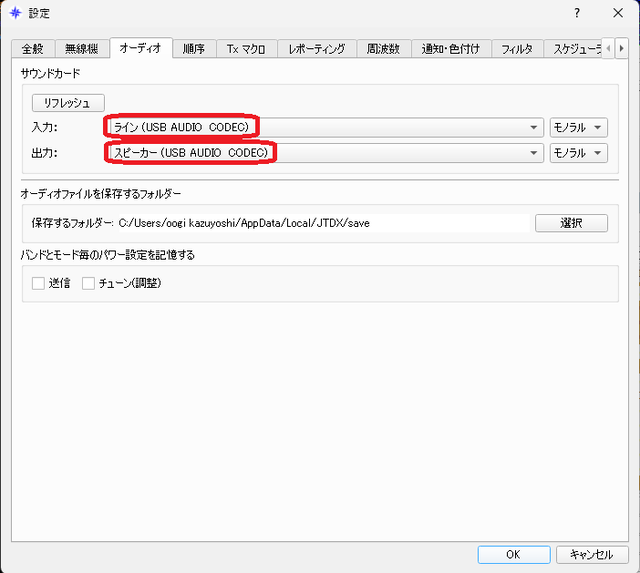

次の[オーディオ]の設定は以下の入出力を設定しました。（オーディオ入出力が、他にパソコンのスピーカーしか無かったので名前の変更はやりませんでした。）
（トラブル2）

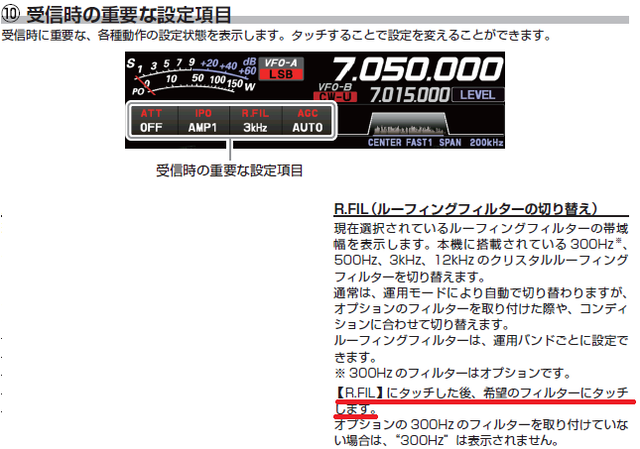

ウォーターフォールを確認するとセンターのみが赤くなっていました。ルーフィングフィルターが500Hzだったので3kHzに変更してもらいました。
他の設定はブログ記事の内容と同じ設定にしました。
5. パソコンのオーディオ設定
このブログの以下の記事を参考にして設定します。
デバイス名の変更はしませんでした。出力の既定のデバイスはパソコンのスピーカーにしました。
出力：スピーカー(USB AUDIO CODEC)のボリュームは100にしました。
受信レベルはJTDXのメイン画面右下のレベルメーターで、80dBくらいになるように入力のボリュームを調整しました。

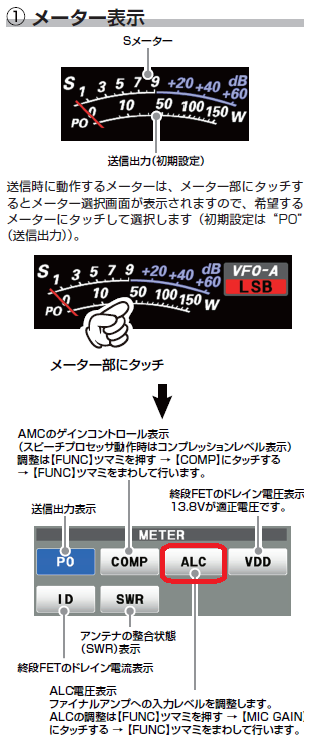

送信出力の調整はFTDX10のメーター表示をALC表示にしてもらって、JTDXのPwrスライダーで調整して1/4くらい振れるレベルにしました。(2024年3月追記 YAESU機ではALCがALCゾーン(≒Sメーターの9) の5～7 くらい振れるようにすれば良いです。）
6. HAMLOG連携
HAMLOGとの連携もブログの記事を見ながら設定を行いました。
試しに交信してHAMLOGにログが転送される事を確認しました。
7. レクチャー
FT8運用開始 JTDX+HAMLOGの「11. JTDXで通信する」に従って簡単にレクチャーしました。
実際に通信してみてもらうのが早道ですね。(^^;
QSLカードに関して質問があったので、eQSLへの登録を勧めておきました。
また、DXをやるならLoTWへの登録もした方が良いと話しておきました。
関連ソフトやオンラインログへのリンクは以下にまとめています。
FT8関連ソフト 記事リスト
以上です。2時から始めて6時前までかかりました。(^^;
作業時にあまり詳しく説明できなかったので、関連情報のページや説明書の関連部分を載せておきました。
FT8開始のお手伝いをするのは今度の局長さんで 8人目です。
うち2名の方は性に合わなかったようですが、他の方はアクティブにFT8をやられています。
今度の局長さんはどうでしょうね。沼にハマってもらえるかな。(笑)
近くの送電線に落雷があったようで夜の8時半から11時頃まで停電していたようです。
私は10時過ぎても真っ暗なままで何もできないので、さっさと寝ました。(笑)
昨日の午後、知り合いの山口市の局長さんのFT8設定をお手伝いしました。
TeamViewerを使ったリモートサポート方式で設定作業をやりました。
4月4日に一度トライしたのですが、お使いの山口ケーブルTVのインターネットが遅すぎて駄目でした。
そのため、40M契約に変更してもらって昨日、再チャレンジしました。
無線機はFTDX10です。（YAESUのHPから拝借）
FTDX10の設定をやるのは初めてですが、FTDX101の設定はやった事があります。
FTDX101やFTDX10は2021年4月に「PRESET」機能が追加されています。FT-710も PRESET 機能があります。
せっかくなので、今回、PRESET機能を使ってやってみようと思いました。
FTDX10は事前にファームウエアを最新版にしておいてもらいました。
今後のサポートの参考用に設定情報を記録しておきます。PRESETの内容はFTDX101、FT-710も同じなので、これらの無線機のFT8設定も同じだと思います。
FT8通信ソフトはJTDXで、HAMLOG、BktTimeSyncを使います。
1. FTDX10の設定
最初、PRESET機能を使うやり方で設定しようと思ったのですが、PRESETだとSSBやCWの設定も変わるようなので、DATA-Uモード(MODE PSK/DATA)のみにPRESETと同じ設定をする事にしました。
これなら、JTDXからDATA-Uに自動切換えでFT8をやったあとに、SSBモードに戻せば設定はSSB用に戻ります。
設定内容はPRESETと同じにしました。
設定作業はLINEのTV電話でFTDX10を写してもらって、会話しながら行ってもらいました。
FTDX10のセッティングメニューから設定します。
設定内容を表にしました。赤字が初期値から変更したパラメーターです。
（参考）FTDX101
FTDX101のセッティングメニューから設定します。
赤字が初期値から変更するパラメーターです。
（FTDX101 あるある）
FT-DX101MPでは以下のトラブルのヘルプが多いです。FTDX101の「あるある」です。
・SUBバンドになっている。
FTDX101は2バンド同時受信出来ますが、SUBバンドを選択しているとJTDXで「リグコントロールエラー」が表示されて上手く動作しません。MAINバンドにしてください。
・R.FILを300Hzにしている
R.FILを300HzにしたままでFT8をやろうとして、ウォーターホールの中央が真っ赤になってるというヘルプをもらう事があります。3kHzにしてください。
FTDX101は2バンド同時受信出来ますが、SUBバンドを選択しているとJTDXで「リグコントロールエラー」が表示されて上手く動作しません。MAINバンドにしてください。
・R.FILを300Hzにしている
R.FILを300HzにしたままでFT8をやろうとして、ウォーターホールの中央が真っ赤になってるというヘルプをもらう事があります。3kHzにしてください。
（参考）FT-710
FT-710のセッティングメニューから設定します。
赤字が初期値から変更するパラメーターです。
FT-710ではDATAモードの初期値がFT8用に合わせてあるようで、初期値と違うのはRPTT SELECTのみです。JTDXのPTT制御をCATにすれば初期値のままでも動くと思います。
USB MOD GAINが50なので、パソコンのオーディオ出力を絞らないといけないかも知れません。（実際にFT-710でやって見たわけでは無いので違うかも知れません。）
（参考）FT-799A
FT-799Aは私も所有しているので別記事を書いています。
2. 仮想COMドライバー インストール
YAESU機はCP2015を使っていますが、専用のシリアルポート ドライバーが必要です。
仮想COMポートドライバーのページからCOMポートドライバーをダウンロードします。
インストールのやり方は「仮想COMポートドライバー インストールマニュアル」に書いてあります。
CP210x_Universal_Windows_Driver.zipを解凍します。（解凍後に以下の作業を行ってください。）
silabser.inf ファイルを右クリックして、[その他のオプションを確認] を右クリックします。
[インストール] を右クリックして、COMポートドライバーをインストールします。
デバイスマネージャーからCOMポートの割付を確認します。（キャプチャして無かったので、YAESUのマニュアルの抜粋です。(^^;）
COMポートが2つ追加されていますが、Enhanced COM Port の番号を覚えておきます。今回はCOM3でした。Standard COM Portが若い番号になる事もあるので注意してください。
3. BktTimeSync
自分のブログの記事を見ながらインストール、設定を行いました。
自分のブログの記事を見ながらインストール、設定を行いました。
[全般]の設定はコールサイン、グリッドロケーターを設定しました。
[無線機]の設定はリグを「Yaesu FTDX-10」、CATコントロールをEnhanced COM Port COM3にします。
ボーレートはFTDX10のCAT RATE に合わせます。
PTT方法はCAT制御にしました。
（補足）リグの設定は、FTDX101、FTDX101MP、FT-710では、それぞれ、FTDX101D、FTDX101MP、FT-710を設定してください。
（注）FT-710が無い場合はhamlibをバージョンアップしてください。
（トラブル1）
[CAT TEST] でエラーになりました。ちょと悩みましたが、FTDX10のVFO SPLIT がONになっていたので、SPLITを解除してもらったら動作するようになりました。(^^;
次の[オーディオ]の設定は以下の入出力を設定しました。（オーディオ入出力が、他にパソコンのスピーカーしか無かったので名前の変更はやりませんでした。）
（トラブル2）
ウォーターフォールを確認するとセンターのみが赤くなっていました。ルーフィングフィルターが500Hzだったので3kHzに変更してもらいました。
他の設定はブログ記事の内容と同じ設定にしました。
5. パソコンのオーディオ設定
このブログの以下の記事を参考にして設定します。
デバイス名の変更はしませんでした。出力の既定のデバイスはパソコンのスピーカーにしました。
出力：スピーカー(USB AUDIO CODEC)のボリュームは100にしました。
入力：ライン(USB AUDIO CODEC)のボリュームは80にしました。
受信レベルはJTDXのメイン画面右下のレベルメーターで、80dBくらいになるように入力のボリュームを調整しました。
送信出力の調整はFTDX10のメーター表示をALC表示にしてもらって、JTDXのPwrスライダーで調整して1/4くらい振れるレベルにしました。(2024年3月追記 YAESU機ではALCがALCゾーン(≒Sメーターの9) の5～7 くらい振れるようにすれば良いです。）
HAMLOGとの連携もブログの記事を見ながら設定を行いました。
試しに交信してHAMLOGにログが転送される事を確認しました。
7. レクチャー
FT8運用開始 JTDX+HAMLOGの「11. JTDXで通信する」に従って簡単にレクチャーしました。
実際に通信してみてもらうのが早道ですね。(^^;
QSLカードに関して質問があったので、eQSLへの登録を勧めておきました。
また、DXをやるならLoTWへの登録もした方が良いと話しておきました。
関連ソフトやオンラインログへのリンクは以下にまとめています。
FT8関連ソフト 記事リスト
以上です。2時から始めて6時前までかかりました。(^^;
作業時にあまり詳しく説明できなかったので、関連情報のページや説明書の関連部分を載せておきました。
FT8開始のお手伝いをするのは今度の局長さんで 8人目です。
うち2名の方は性に合わなかったようですが、他の方はアクティブにFT8をやられています。
今度の局長さんはどうでしょうね。沼にハマってもらえるかな。(笑)
