今日は雨で時間があったのでIC-9700のバックアップ電池の交換をやりました。
昨年10月にIC-7300Mのバックアップ電池交換をやりましたが、今度はIC-9700の電池が駄目になりました。
4月16日の夜に停電がありましたが、雷がひどかったので無線機のアンテナや電源を外しておきました。翌朝、IC-9700の電源を入れたら時刻表示が00:00になっていました。通常はLANに接続しているので、NTPで時刻同期されていて気付いてませんでしたが、IC-9700の電池も寿命を迎えたようです。

IC-9700のバックアップ電池もはC-7300と同じで、セイコーインスツルのML414Hというリチウム二次電池です。Amazonで購入しておきました。
　セイコーインスツル リチウム充電池 ML414H 500円＋配送料 190円

IC-9700の筐体はIC-7300と同じなので分解手順も同じです。
バックアップ電池は底面側にあるので底面カバーを外します。
キャリングハンドルを付けているので、最初に外します。
IMG_2007
左側面のネジを外します。
IMG_2008
右側面のネジを外します。
IMG_2009

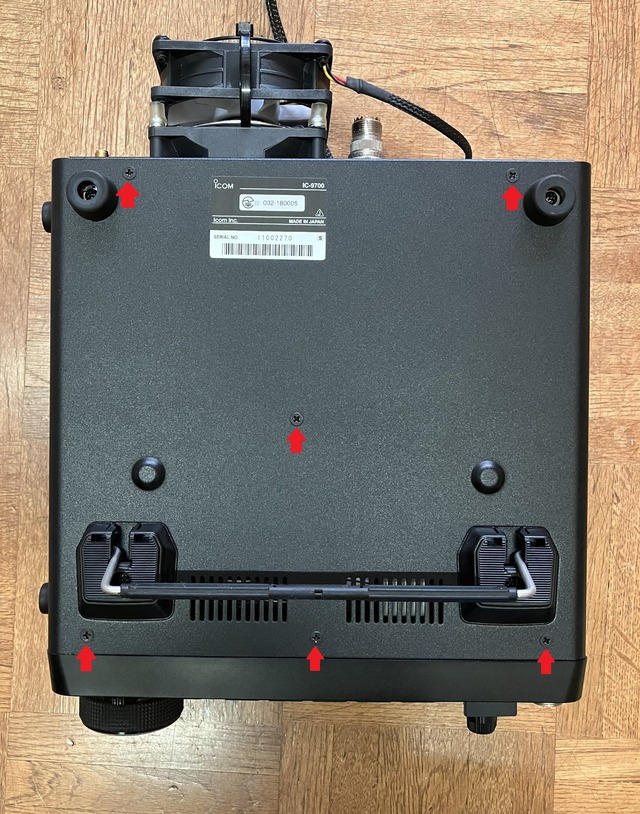

底面のネジ6本を外します。（背面に増設ファンを付けています。）
IMG_2010

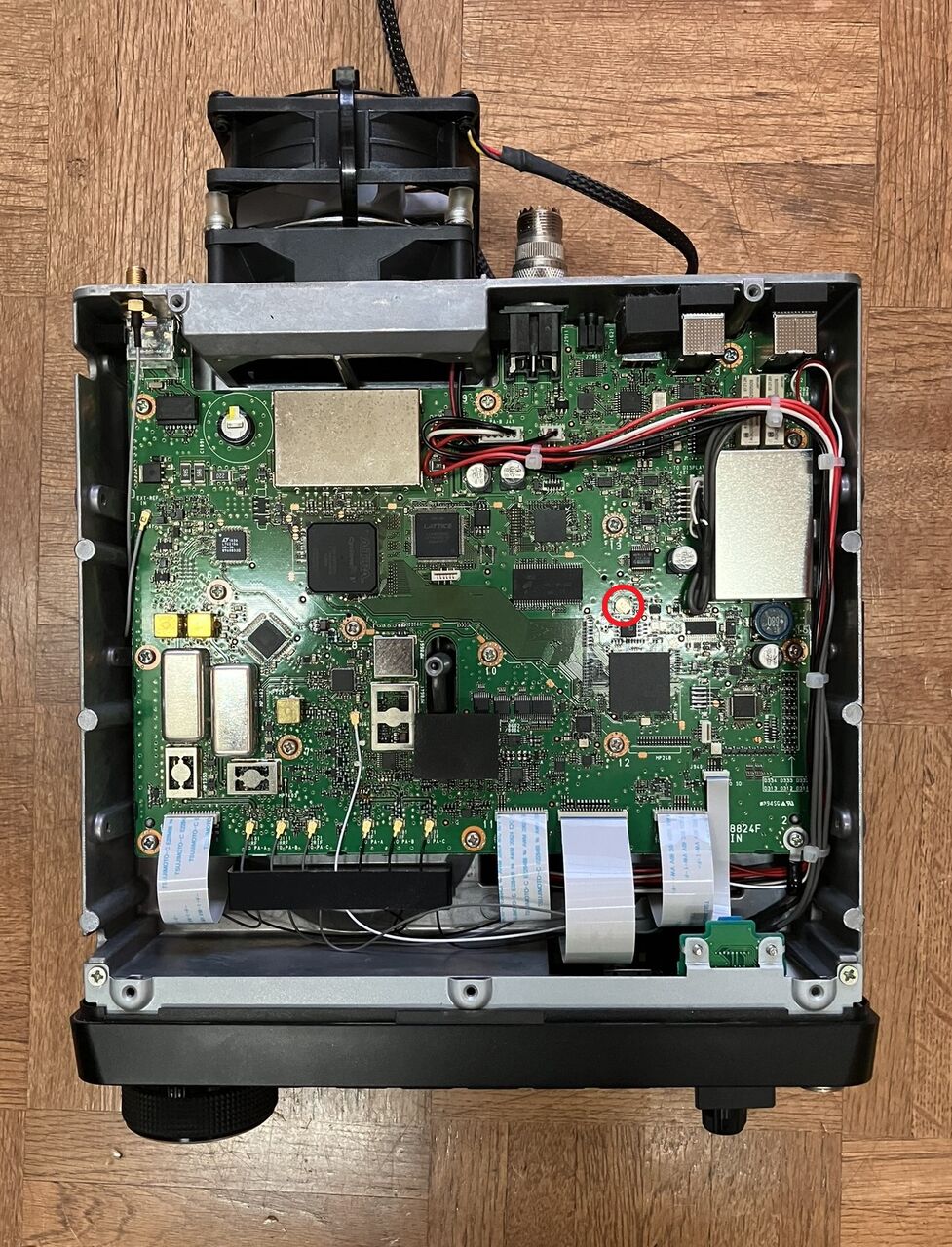

底面カバーを外すとメイン基板があり、メイン基板にバックアップ電池があります。
IMG_2011
先にプラス側端子(右側)をハンダ吸取線を使ってハンダを取ってから、マイナス端子(左側)にコテ先を当ててハンダを溶かしながらピンセットで外しました。（ハンダごては20Wのものを使いました。）
右側にあるケーブルにコテが当たって溶けないようにマスキングテープで保護しています。
IMG_2012
新しい電池をマスキングテープで留めてハンダ付けします。
端子のパターンには少しハンダ盛りしておきました。
先に右の端子にハンダごてをあてて溶かしてハンダ付けして、次に左側端子にハンダごてをあてて溶かしてハンダ付けしました。
IMG_2016
ハンダが多すぎると端子がショートするので、テスターでショートしていないか確認します。

以上で交換終了です。
底面カバーとキャリングハンドルを付けてから、動作確認をしました。
時計を設定して1時間くらい電源を切っておきましたが、ちゃんと時計がバックアップされていました。

一度、IC-7300Mでやったので今回は割りとすんなり行きましたが、部品が小さいので自信のない方はやめた方が良いかも知れません。周辺にチップ抵抗があるので、マスキングテープで保護してやったほうが良いかも知れません。

IC-9700は2019年に購入しましたが4年で電池が駄目になりました。電池を使うならもう少し寿命の長い電池を使うか、簡単に交換できるようにしてもらいたいものです。
