JH4YXY 移動運用準備 FT8用ノートPC設定

2023年10月06日

涼しくなりましたね。今朝の気温は15℃です。
このところ、ダイコン、ハクサイ他の植付けが忙しくて無線関係の時間が取れません。(^^;

前の記事で書きましたが、10月9日(月) スポーツの日に防府アマチュア無線クラブ JH4YXYが桑山で移動運用をやる予定です。

　　　　　　　令和５年度移動運用のご案内

下記のとおりJH4YXY移動運用を行いますので参加されますようご案内いたします。

　　　　　記

移動場所：桑山公園　憩いの広場西側の展望広場

日　　時：令和５年１０月　９日（月）スポーツの日

　　　　　　　０７：００　　　　　桑山公園にて運用の準備

　　　　　　　０８：００～１４：００頃まで移動運用の予定

●移動運用周波数：

　　　　　　　　ＨＦ帯　 7ＭＨｚ/21ＭＨｚ

　　　　　　Ｖ/ＵＨＦ帯　　144/430ＭＨｚ

しばらくコロナで実施されていなかったので2019年の移動運用から4年ぶりです。
私も参加予定で、今回はFT8の運用をやろうと思っています。

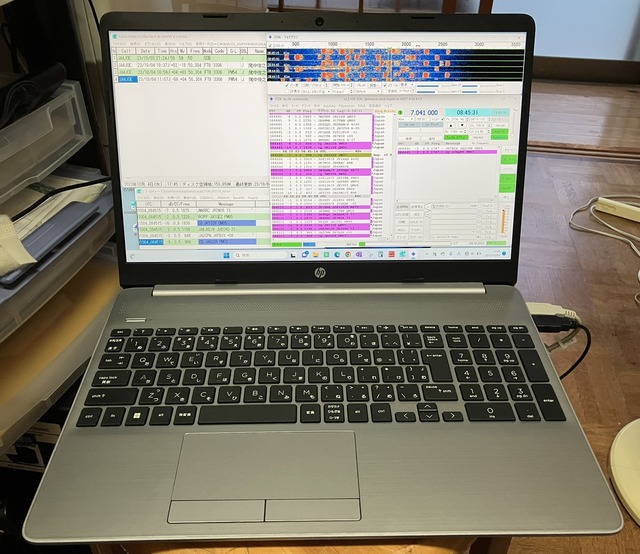

このため、HPのノートPC(HP 255 G8)にFT8関連ソフトをインストールしました。

インストール作業はJTDXの記事を見ながらやりました。

自分の記事ですが、こういう時に役に立ちます。(笑)

前の記事でUSBドライバーのインストールでトラブルがあった話を書きましたが、以下のソフトをインストールしました。
　アイコムのUSBドライバー
　JTDX
　BktTimeSync
　HAMLOG

今回、HAMLOGへのログ転送はHAMLOGのJT-Get's機能を使います。
　JT-Get's機能によるWSJT-X/JTDXとHAMLOGの連携

ネット環境が無いので時刻同期はGPSを使います。
　FT8 GPSレシーバー＋ BktTimeSync による時刻合わせ

以下、設定内容を記録しておきます。（後で分かるよう、自分用メモです。）

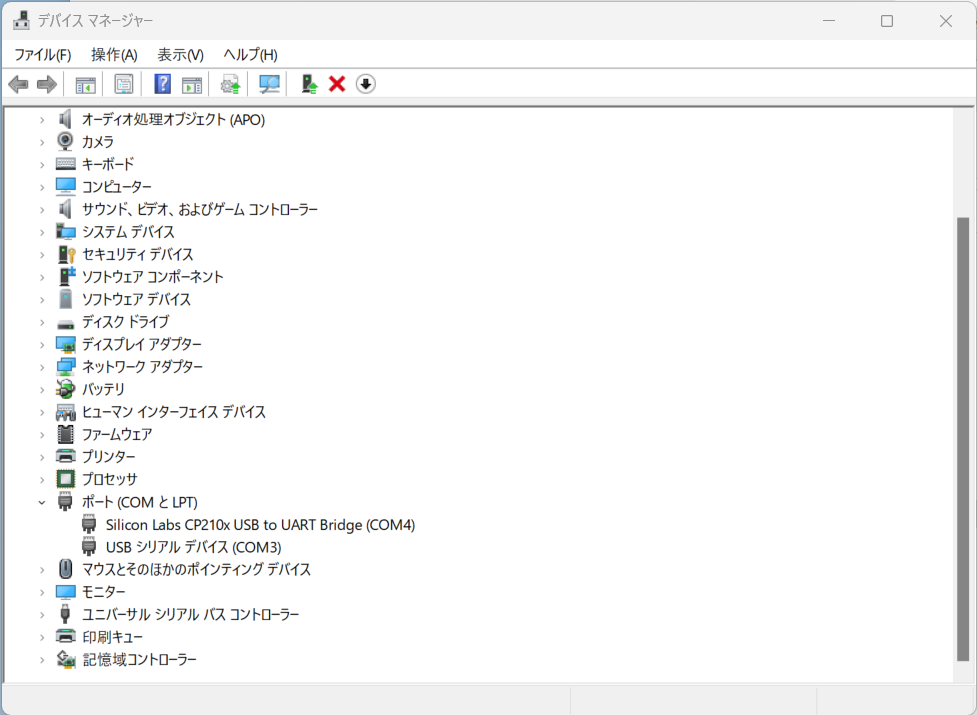

USBドライバーのインストール後のCOMポート割付状況です。

　COM3　GPSレシーバー
　COM4　IC-7300M

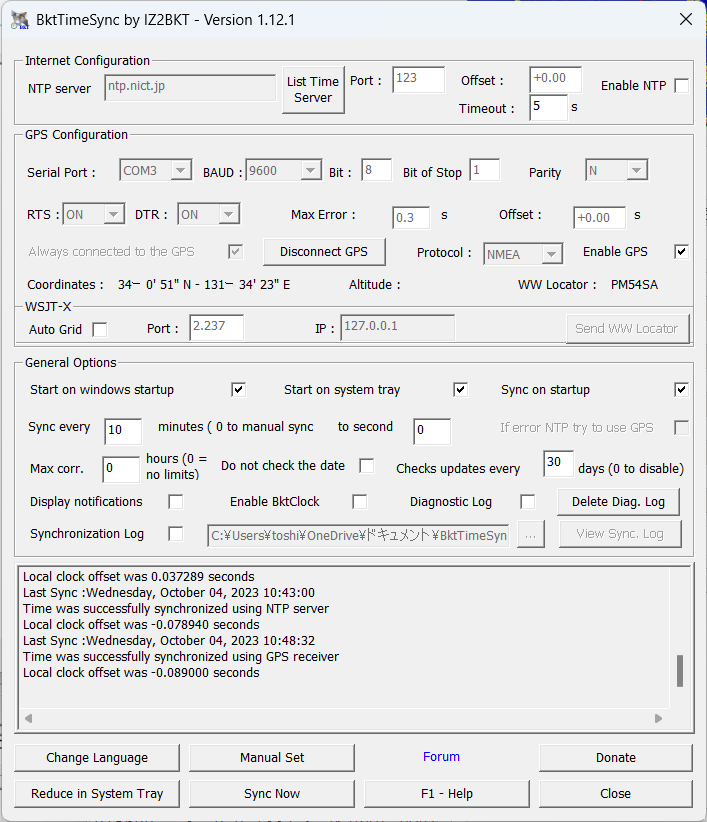

BktTimeSyncはGPS使用の設定にしました。

JTDXの設定です。
無線機設定　CATコントロールをCOM4に設定
JTDX3

オーディオ設定

その他にパソコンのサウンドデバイス設定を行いました。
　FT8運用開始パソコンのサウンドデバイス設定

HAMLOGはJT-Get'sを起動するように設定しました。

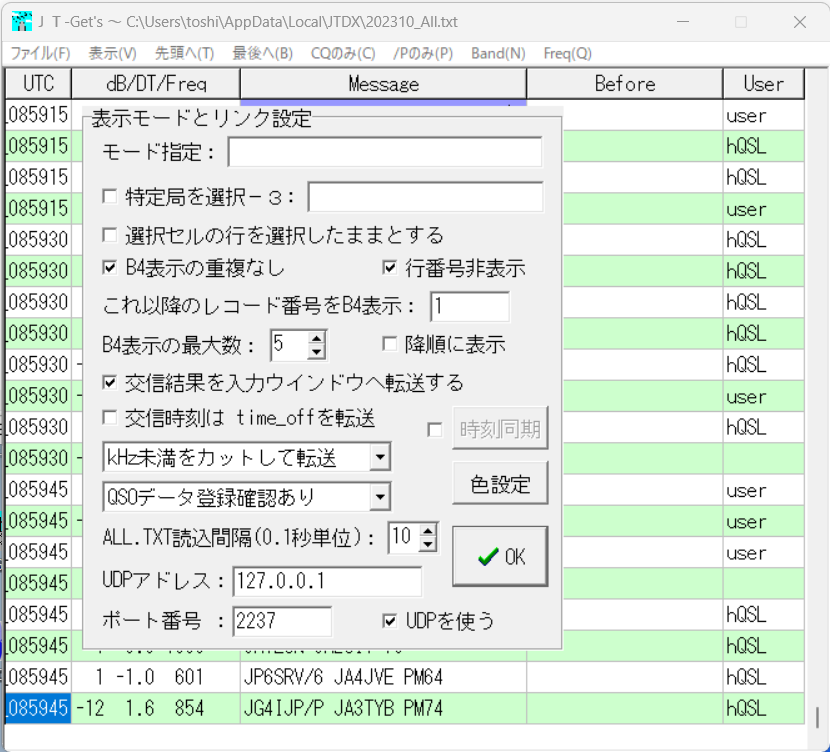

JT-Get'sの設定です。

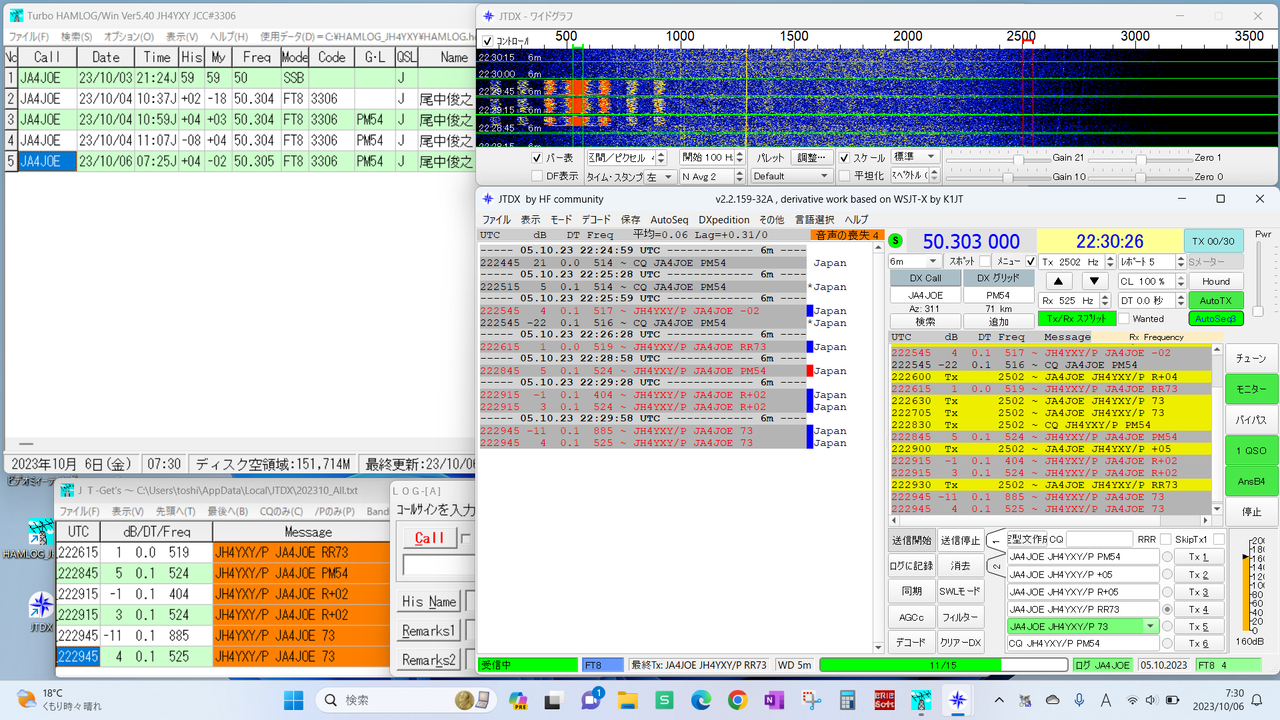

以上の設定後にダミーロード接続でIC-7300M(JH4YXY/P)とIC-7000M(JA4JOE)で通信テストを行いました。

問題なさそうです。

10月9日(月)は少し天気が心配ですが、これでFT8の運用が出来そうです。
このブログを見ていただいた方で時間のある方はお相手ください。m(__)m

コメント一覧 (10)

- 1. JTDXで送信できません。（JE0UXR）
- 2023年10月06日 21:18
- 初めまして。20数年ぶりに再開局に向けて貴局のブログを参考にさせていただいています。
  現在、FT710とJTDX（WSJTX）の設定がうまくいかず数日悩んでいます。
  お忙しいところすみませんが、ご教授いただければ幸いです。
  パソコンはThinkPadノートPCでWindows11を使用しています。なお、他のPC（DellのノートPCでも同じ症状です。）
  症状としては、送信してもパワーがでません。（いまだにFT8で誰とも交信できない状態です。）出力デバイス・入力デバイスともUSBのAudio Deviceを選択し、リグのコントロール及びJTDXでの受信は問題ありません。
  (無線機のPTTテストでもパワー計は０に張り付いたままの状態です。）
  PCサウンドデバイスを確認すると、「システムーサウンドー音量ミキサー」でアプリ毎に音量を設定できますが、JTDXのアプリのみグレーに反転しており音量１から変更できない状態です。もちろん、この画面のアプリの出力・入力デバイスもUSBを指定しています。（どこか設定が間違っているのかもしれません）
  ただ、PSKリポートを見ると電波は飛んでいるようでレポートされています。おそらく数ワット出ているのかもしれませんが、リグのパワー計では０表示のままです。

  私の知識ではお手上げ状態です。なんとか助けていただけないでしょうか？
  よろしくお願いいたします。
- 0

  JA4JOE

  がしました
- - 2. JA4JOE 尾中
  - 2023年10月07日 07:59
  - >>1
    JE0UXRさん
    別の方もパワーが出ないという質問をされたので以下の回答をしました。
    参考にしてください。

    Pwrスライダーを上げてもパワーが出ない現象は、
    1. JTDXのオーディオの設定が変わった。
    2. Windowsのサウンド設定の無線機の出力がゼロになっている。
    3. 無線機のAudio入力設定がUSBになってない。入力がゼロになっている。
    などが考えられます。

    あと、
    >PCサウンドデバイスを確認すると、「システムーサウンドー音量ミキサー」で
    >アプリ毎に音量を設定できますが、JTDXのアプリのみグレーに反転しており
    >音量１から変更できない状態です。もちろん、この画面のアプリの出力・入力
    >デバイスもUSBを指定しています。（どこか設定が間違っているのかもしれません）

    送信の音量はUSB AUDIO CODEC のボリュームで調整します。FT-710なら出力は100%で良いと思います。
    FT-710の設定は以下を参考にしてください。
    https://ja4joe.livedoor.blog/archives/20148213.html
  - 0

    JA4JOE

    がしました
- 3. ja4eck
- 2023年10月07日 08:14
- ご苦労様です。時間を取ってちょっとのぞいてみます。
- 0

  JA4JOE

  がしました
- - 5. JA4JOE 尾中
  - 2023年10月08日 06:13
  - >>3
    ja4eckさん
    天気が心配だったのですが、明日は曇りの予報になりました。
    暑く無くて良いかも。
    今日の午後は向島厳島神社の例大祭なのですが、雨で中止になるかも知れません。
  - 0

    JA4JOE

    がしました
- 4. JA4JOE 尾中さま　ありがとうございました。
- 2023年10月07日 13:31
- JE0UXRです。
  尾中さま、早速のご返信ありがとうございました。

  >Pwrスライダーを上げてもパワーが出ない現象は、
  >1. JTDXのオーディオの設定が変わった。
  >2. Windowsのサウンド設定の無線機の出力がゼロになっている。
  >3. 無線機のAudio入力設定がUSBになってない。入力がゼロになっている。
  >などが考えられます。

  >送信の音量はUSB AUDIO CODEC のボリュームで調整します。FT-710なら出力は>100%で>良いと思います。
  >FT-710の設定は以下を参考にしてください。
  >https://ja4joe.livedoor.blog/archives/20148213.html

  上記についても試してみましたが、症状は変わりませんでした。
  もうしばらく、設定を見直してみたいと思います。（ダメならFT8は諦めます）
  お忙しいところ大変ありがとうございました。
- 0

  JA4JOE

  がしました
- - 6. JA4JOE 尾中
  - 2023年10月08日 06:30
  - >>4
    JE0UXRさん
    FT-710で運用されている方は多いので、設定がうまくいけば動くようになると思います。
    どうしても駄目なら、jarl.comあてにメールをください。
  - 0

    JA4JOE

    がしました
- 7. JA4WWO
- 2024年12月21日 23:47
- 1年以上前の投稿でその後の状況が不明ですが、当方も同様の不具合（FT991/WSJTXで受信はOK,パワーが全く出ない）
  であれこれネット情報を含めて解決策を探っておりました。その結果、不具合の原因が分かりました。
  どうもFT8のソフト上のオーディオの入力と出力の設定に誤りがあったようです。オーディオデバイスは私のPCで
  複数（4つ）表示されていますが組み合わせで確認したところパワーが出る設定があることが確認出来ました。
  また音量ミキサーの設定はパワーが出るようになっても1のままで変化なしで関係ないように思いました。
- 0

  JA4JOE

  がしました
- - 8. JA4JOE 尾中
  - 2024年12月22日 06:25
  - >>7
    JA4WWOさん
    コメントありがとうございます。
    質問されたJE0UXRさんから2024年1月に別記事でコメントがあり、
    その後IC-7300を入手してFT8を始められたそうです。
    「無線機の個体に不具合があったのかもしれません。」との事です。
  - 0

    JA4JOE

    がしました
- 9. JA4WWO
- 2025年01月04日 20:27
- FT8の設定でお困りの方への続報です。オーディオ設定でFT8は、問題なく送信出来るようになりましたがまだ幾つかの不具合が
  ありました。どうもHAMLOGやDSCW、CTESTWIN等のCOMポートを使用するソフトを起動されている場合は、そのポートの
  競合によりFT8が不動になるようです。
  出来るだけ問題切り分けのため同様のソフトウエアを起動しないようにするかCOMポートの設定を行わない方が宜しいようです。
- 0

  JA4JOE

  がしました
- - 10. JA4JOE 尾中
  - 2025年01月05日 12:21
  - >>9
    JA4WWOさん
    HAMLOGとFT8の競合は運用で回避できます。
    https://ja4joe.livedoor.blog/archives/18070601.html
    VSPEやOmniRigなどのソフトを使う方法もあります。
  - 0

    JA4JOE

    がしました
