息子が「勤め先のラミネーターが使えなくなったので見てくれ」と持ってきました。
アイリスオーヤマの LTA42E というモデルです。
IMG_4709
私はラミネーターなんて使った事も無いのでしばらくほっておいたのですが、時間がある時に調べてみました。
電源が入って熱くなりますが、フィルムを送ってくれないようです。
ネットで調べるとこのモデルはよくフィルムが詰まるようです。

分解して詰まっていたフィルムを除去したので、分解手順を記録しておきます。

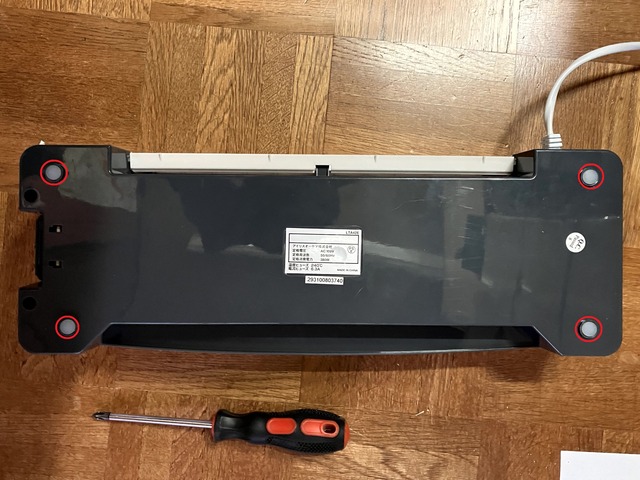

最初に裏側のシリコンゴム足 4個を外します。
IMG_4708

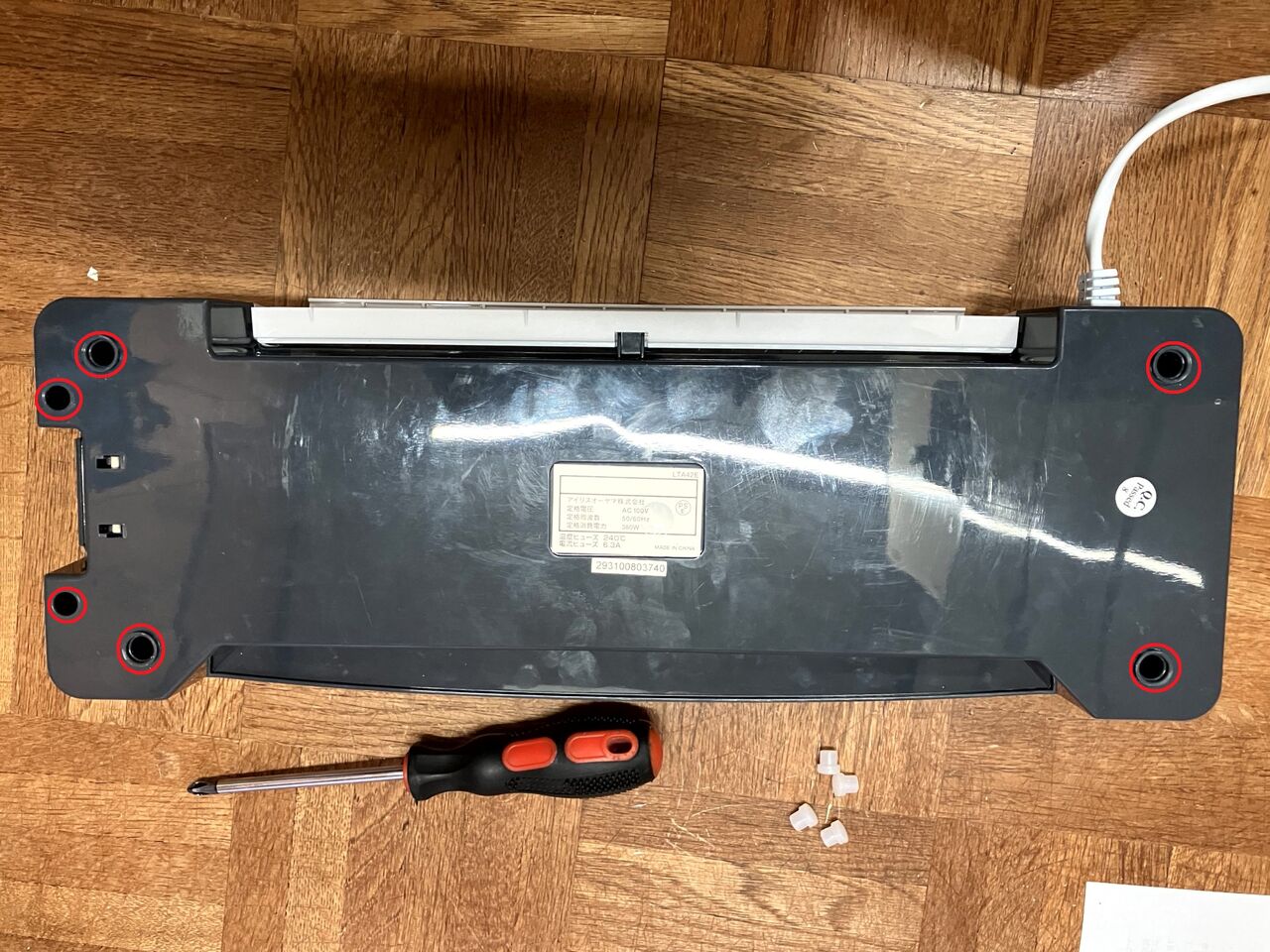

6本のタッピングネジを外します。IMG_4702
カバーを外します。カバーとベースの間のケーブルはコネクタが外せなかったので、付けたままで作業しました。

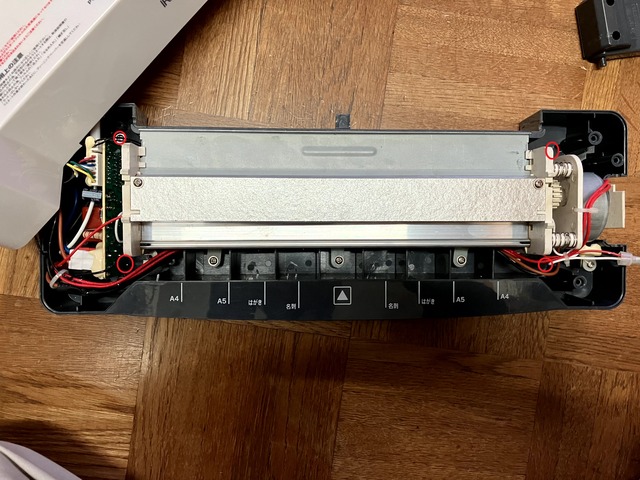

駆動部がベースにネジ止めされているので、4か所のネジを外します。
IMG_4696
駆動部を持ち上げると排出部にフィルムが詰まっていました。フィルムを引っ張っりましたがローラーに巻き付いていて外れません。
ローラーを回しながら取れば除去できそうなので、モーターを外しました。

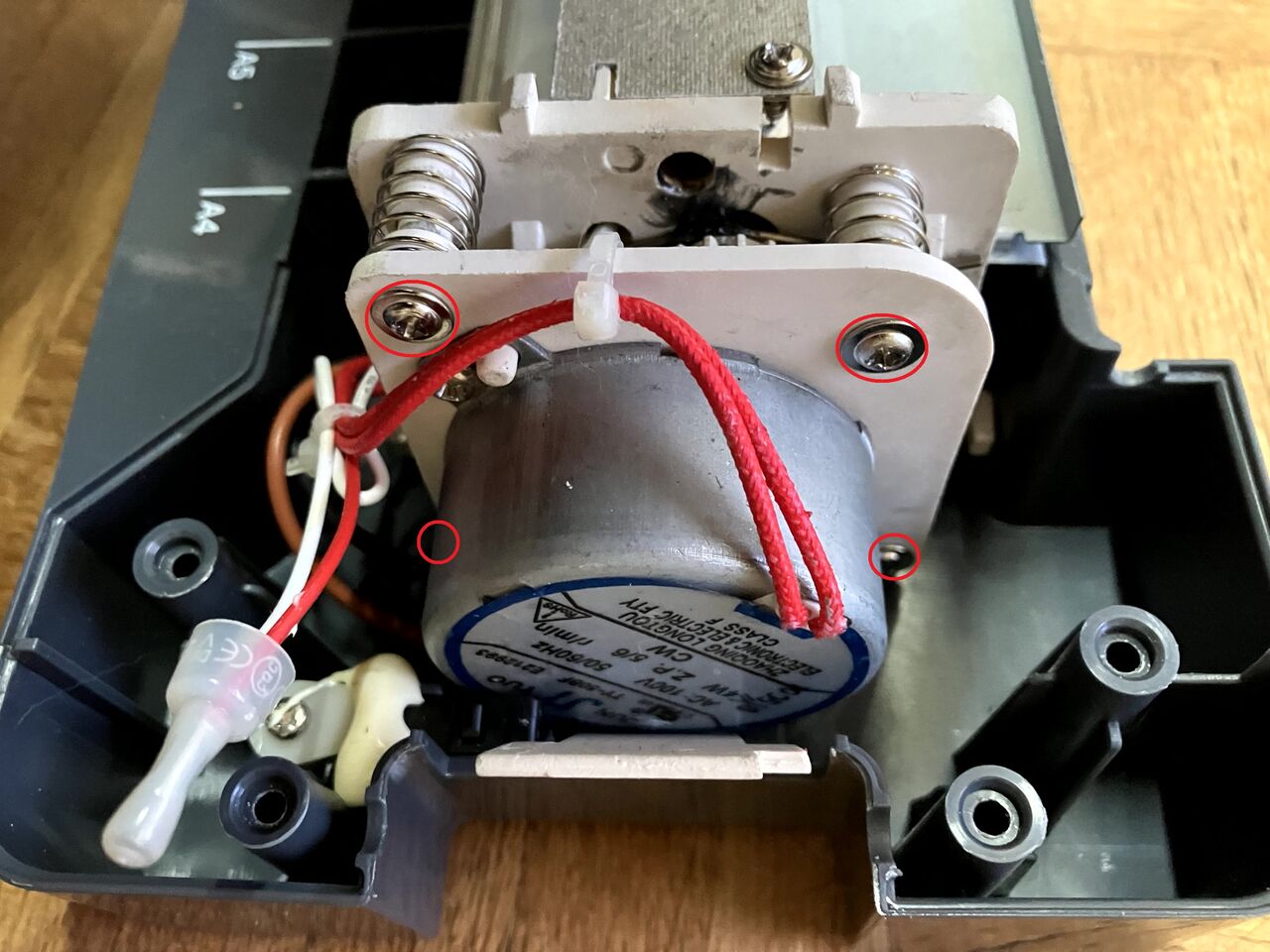

駆動部のモーターの取付ネジ4本を外してモーターを外します。軸にバネが付いているので無くさないようにします。IMG_4697
ギヤを手で回しながらフィルムを引っ張ったら外れました。
分解前に加熱していたので、フィルムが柔らかくなっていたので外せましたが、フィルムが固くて外れない場合はドライヤーで温めた方が良いかも知れません。

モーターを外してもフィルムを除去できない場合は駆動部を分解しないといけませんが、今回はここまでで除去できたので駆動部の分解はやらなくて済みました。駆動部の分解は難易度が高そうです。

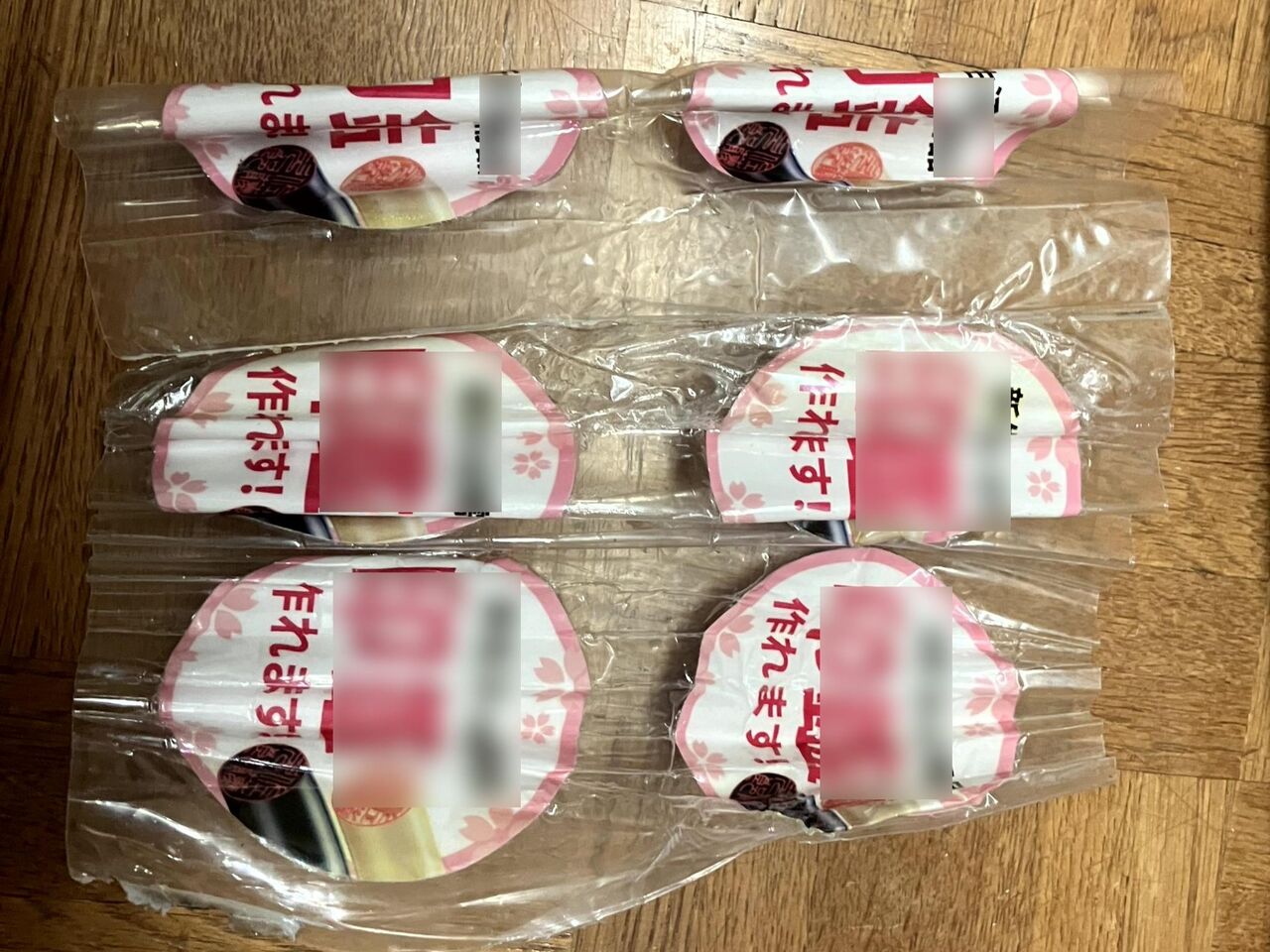

詰まっていたフィルムです。
説明書に、こういう紙が無い部分の面積が大きい不定型もののラミネートは、間に捨て紙を入れるように書いてあります。説明書を読まないで使った人がいたんですね。(笑)
IMG_4710A

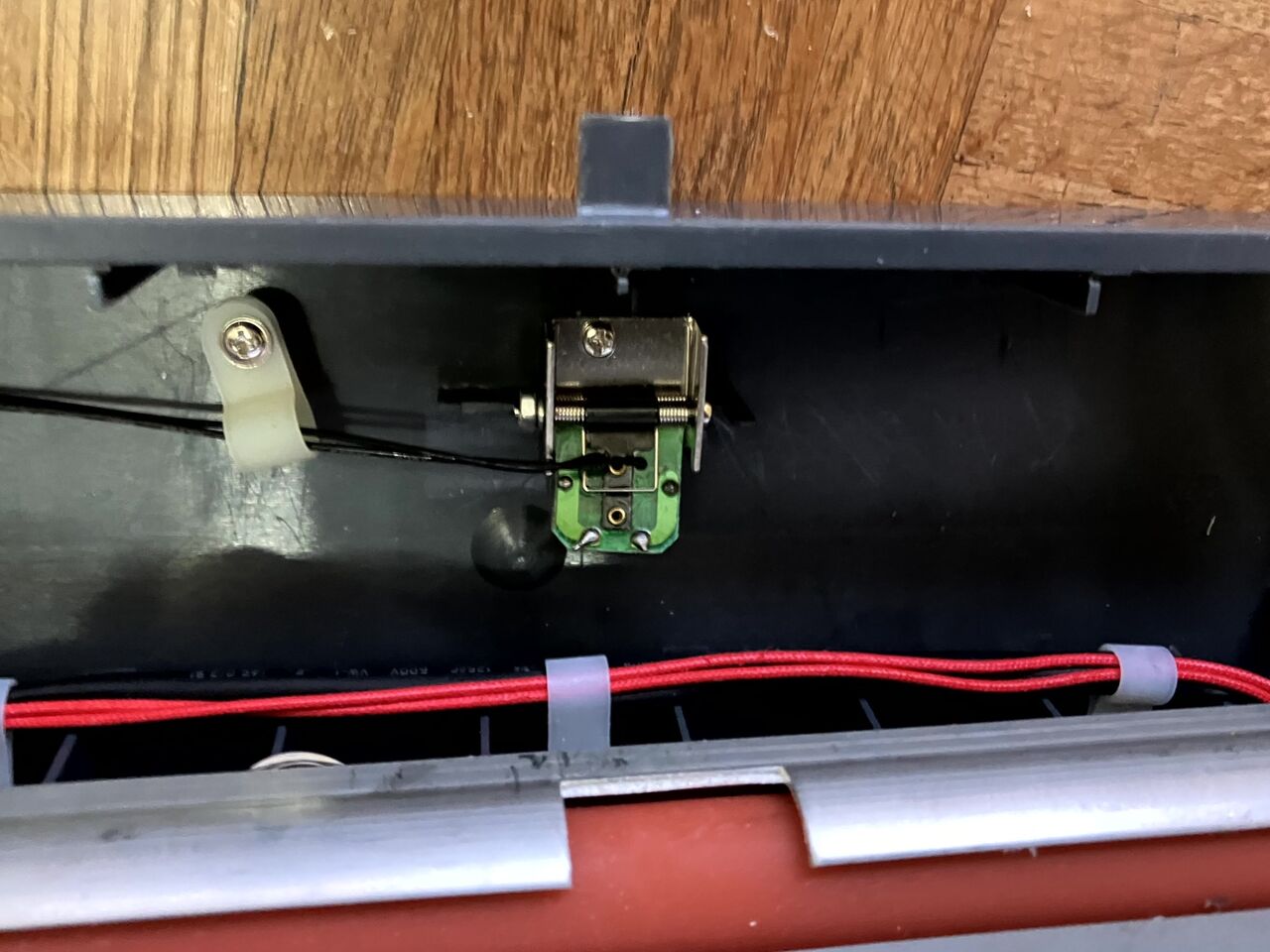

分解と逆の手順で組み立てますが、駆動部の下にセンサーがあるのでセンサーを起こしてローラーに当たる状態にして駆動部をベースに置いてから組み立てます。
IMG_4695
フィルム除去後に動作確認で野菜の出荷規格表をラミネートしてみました。
IMG_4750
少ししわが出来ましたが問題なさそうです。
