今日も良い天気です。向島運動公園の桜は散り出していますが、まだ花見が出来ます。

Amazonで注文していた FT-991AM用のCAT制御ケーブルが届きました。


以前購入したICOM CI-Vケーブルと比べるとだいぶ高いです。


中国から送ってくるので、注文して届くまで6日かかりました。
IMG_5891
LD-C102 という型番のようです。アイコム用は LD-C101 でした。
USBコネクタの部分の基板は共通になっていて、LD-C102 は LD-C101 にRS-232C用コンバーターを搭載してコネクタを9PIN D-SUBにしているようです。
検索するともっと安いものもありますが、このモデルはCH-340を使っているので、ドライバー関係のトラブルが少ないと思います。

（おまけ）気になった
FT-991AのGPS/CATコネクタはD-SUB 9PIN オスなんですね。メスにしたほうが一般的なケーブルが使えるので良いと思いますが、なにか事情があるのでしょうかね。
メスなら手持ちのUSB-232Cケーブルが使えたのですが．．．
また、アイコムのCI-VはステレオミニコネクタでTTL信号(オープンコレクタ)ですが、ヤエスはちゃんとRS-232Cです。通信装置屋としてはRS-232Cにすべきだと思いますが、TTLの方が周辺機器をDIYしやすいですね。ICOMの方がアマチュア向きという事でしょう。(^^;

CAT制御ケーブル入手の目的はHAMLOGの「リグ接続」機能を使う為です。
「リグ接続」はUSB接続からも可能ですが、USB接続だとFT8と競合してHAMLOG起動時にエラーが出ます。エラーを無視して使えば問題なく使えますが、USBと別にRS232Cシリアル接続があれば競合しません。
ICOM機でも同じでエラーを無視すれば使えます。


以下、FT-991A用のHAMLOG「リグ接続」の設定をメモしておきます。

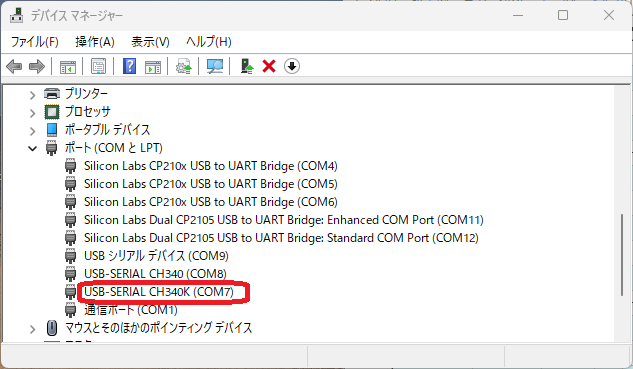

COMポート番号
COMポートは [COM7] になりました。
CAT1

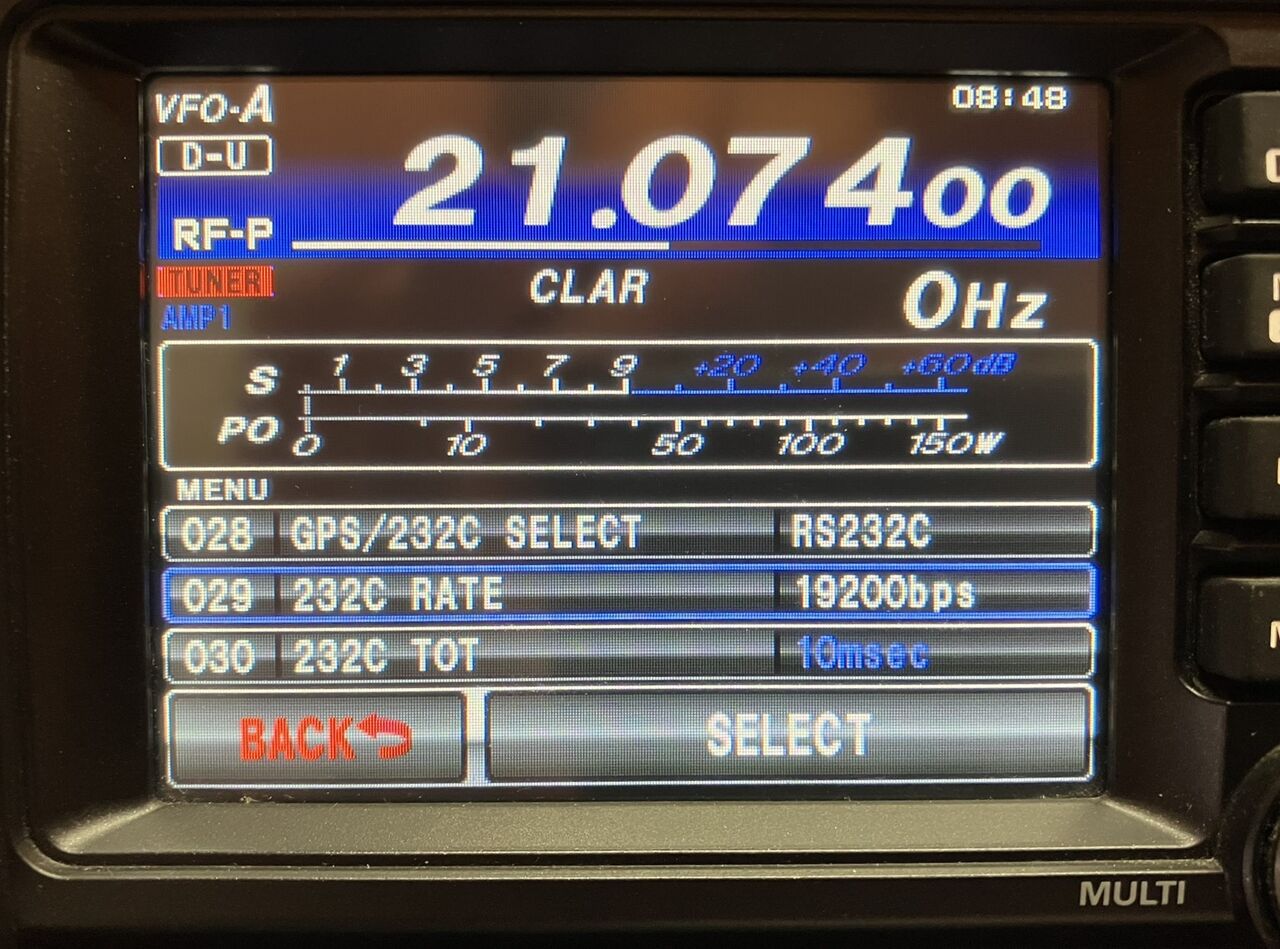

FT-991Aの設定
FT-991Aのメニューモードから以下を変更しました。
028 GPS/232C SELECT RS232C
029 232C RATE 19200
IMG_5934
HAMLOGの設定
　オプション→環境設定→設定5
(YAESUだけど) KENWOOD-1の設定を使います。COMポート番号はデバイスマネージャーで確認しておいた番号にします。
CAT2
　オプション→環境設定→設定1
私の場合、入力ウィンドウは [D] を使います。（A=FT8、B=IC-7300M、C=IC-9700、D=FT991AM）
CAT4
入力ウィンドウ[D]を表示して、空白エリアで右クリック→入力環境設定
[リグ接続設定]で「KENWOOD-1 ＋ FT-2000/9000」を設定します。リグ接続メモは「FT-991AM」としました。
CAT3
以上で設定は完了です。
HAMLOGを終了して再起動します。

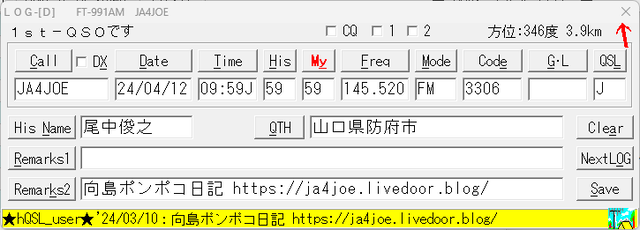

FT-991Aの周波数とバンドが取り込まれるようになりました。
CAT6
これで、SSBやFMでのQSO時に周波数、モードを入力しなくて済みます。
