モールス通信体験アプリ CW Lessonのバージョンアップで、久々にArduinoのスケッチ書込みをやったので記録しておきます。（主に自分用のメモです。）

1. V16でファンファーレが鳴らない
9月11日の記事でCW Lesson用のパソコンのDynabookをSSD化した話を書きました。
SSD化後にCW Lessonの動作確認をしていたら、キー入力成功時のファンファーレ音が出ない事に気づきました。
以前はファンファーレが鳴っていました。


8月24日(土）と25日(日）にソラールで実施されたJARL山口支部による展示・公開・体験運用に貸し出す際にCW LessonをV16にバージョンアップしたのですが、どうもV16からファンファーレが鳴らなくなっていたようです。気づかずに貸し出してしまいました。m(__)m

デスクトップPCに、ひとつ前のCW Lesson V15が残っていたので、V15で試したらちゃんとファンファーレが鳴りました。
そのため、V16では何か変わったのか、作者のJA3CLM 高木さんに聞いたら、Arduino側のスケッチをバージョンアップするよう指示がありました。

2. スケッチの準備

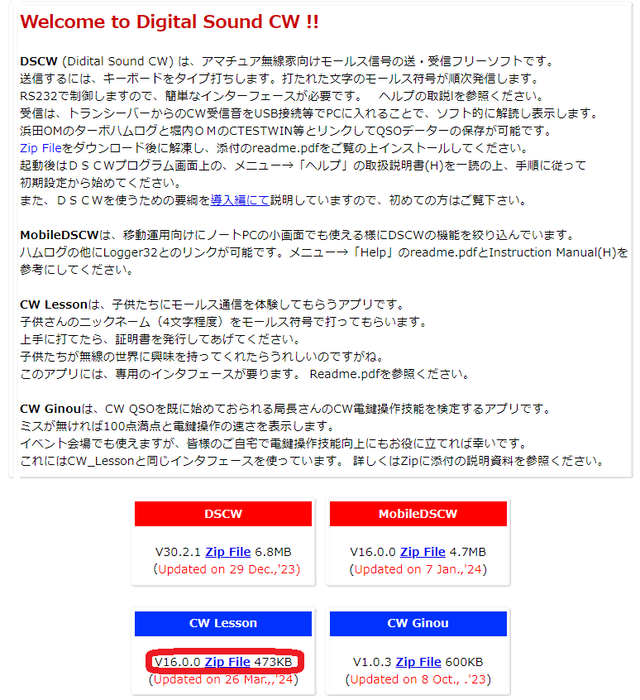

Arduino UnoのスケッチはDigital Sound CWのページにあるCW LessonのZipファイルに入っています。

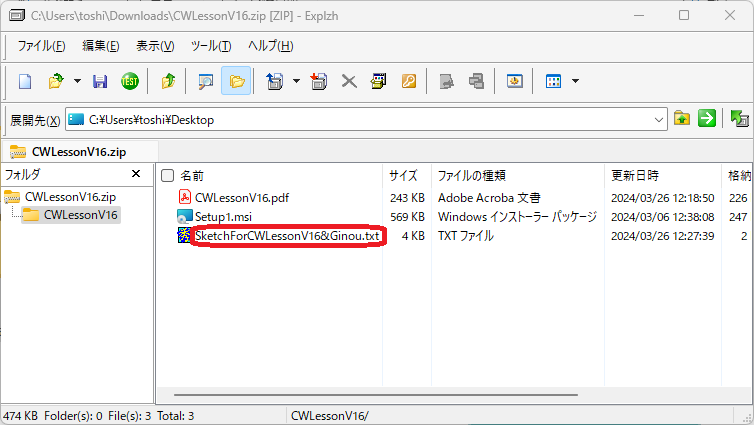

SketchForCWLessonV16&Ginou.txt がスケッチです。


3. Arduno IDE でスケッチ書込み
Arduinoへのスケッチ書込みは以前の記事に書いていますが、最新のArduino IDEは手順が変わっていたので手順を再度記録しておきます。

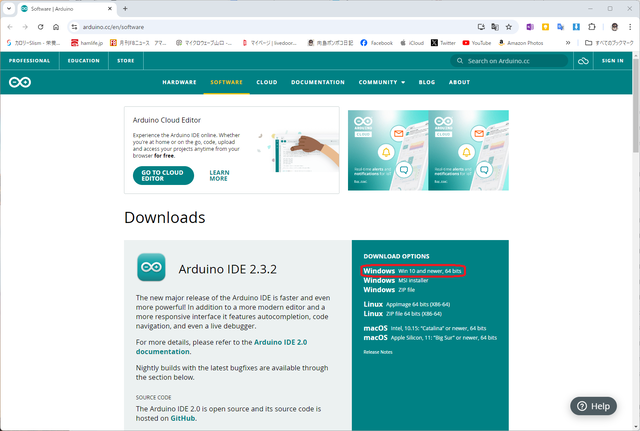

ArduinoのホームページからWindows Win10用をダウンロードします。

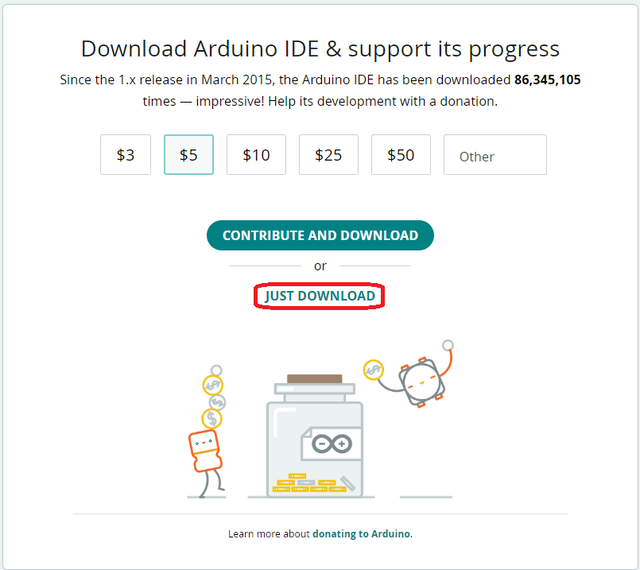

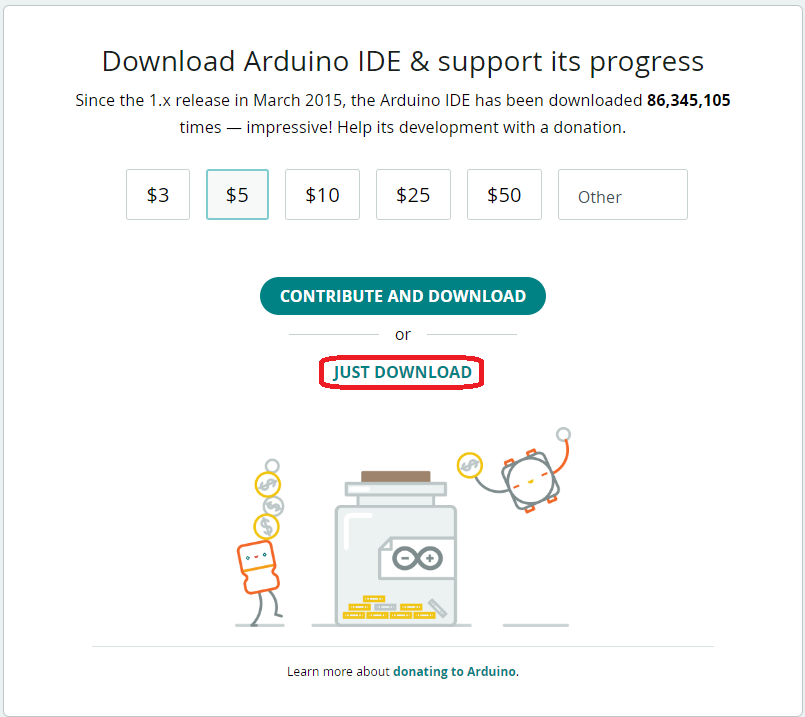

Donationはせずに、「JUST DOWNLOD」で進みます。

次のページも「JUST DOWNLOD」で進みます。
arduino-ide_2.3.2_Windows_64bit .exeがダウンロードされるので、実行してインストールします。

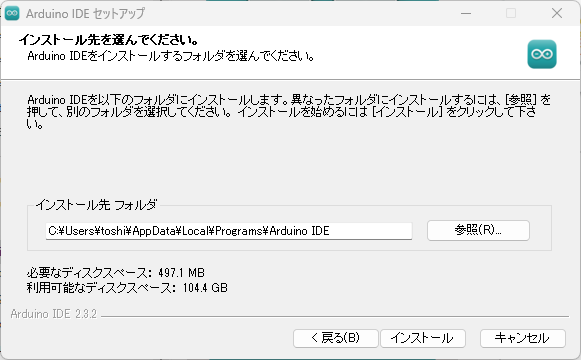

インストール先はデフォルトにしました。

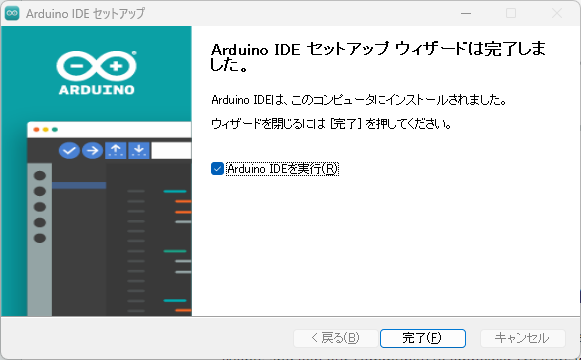

Arduino IDEのインストールが完了しました。

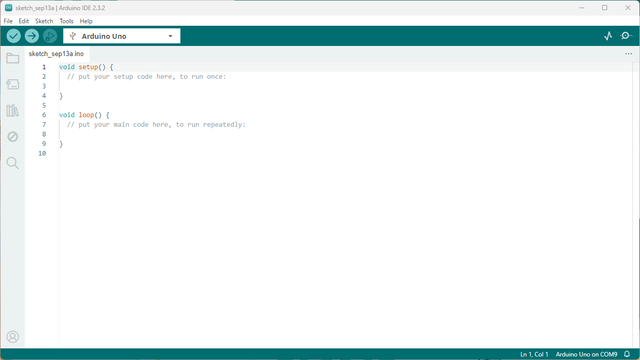

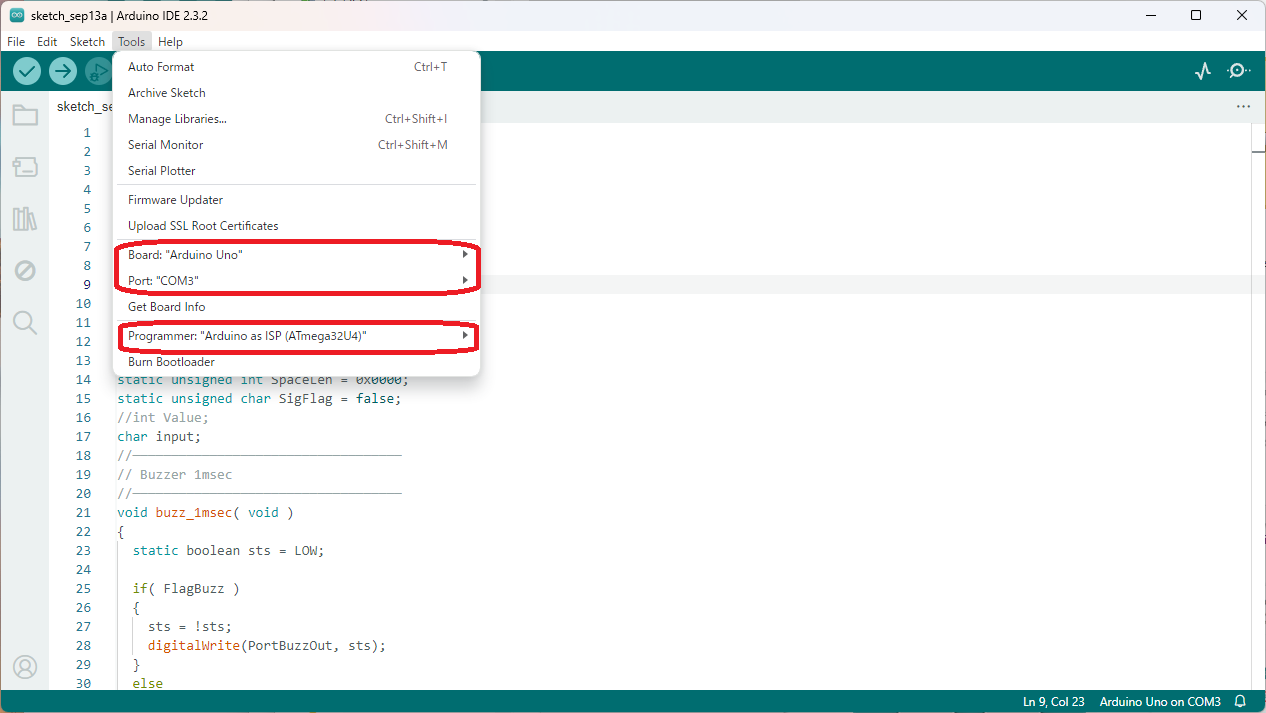

Arduinoが起動します。初期状態はテンプレートコードが入っています。

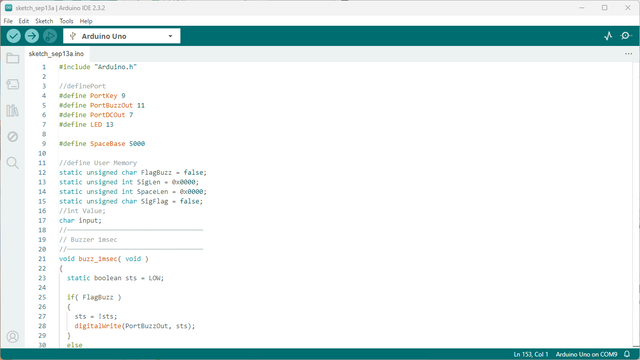

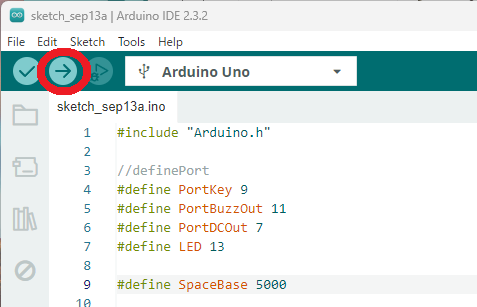

→ボタンでスケッチを書き込みます。

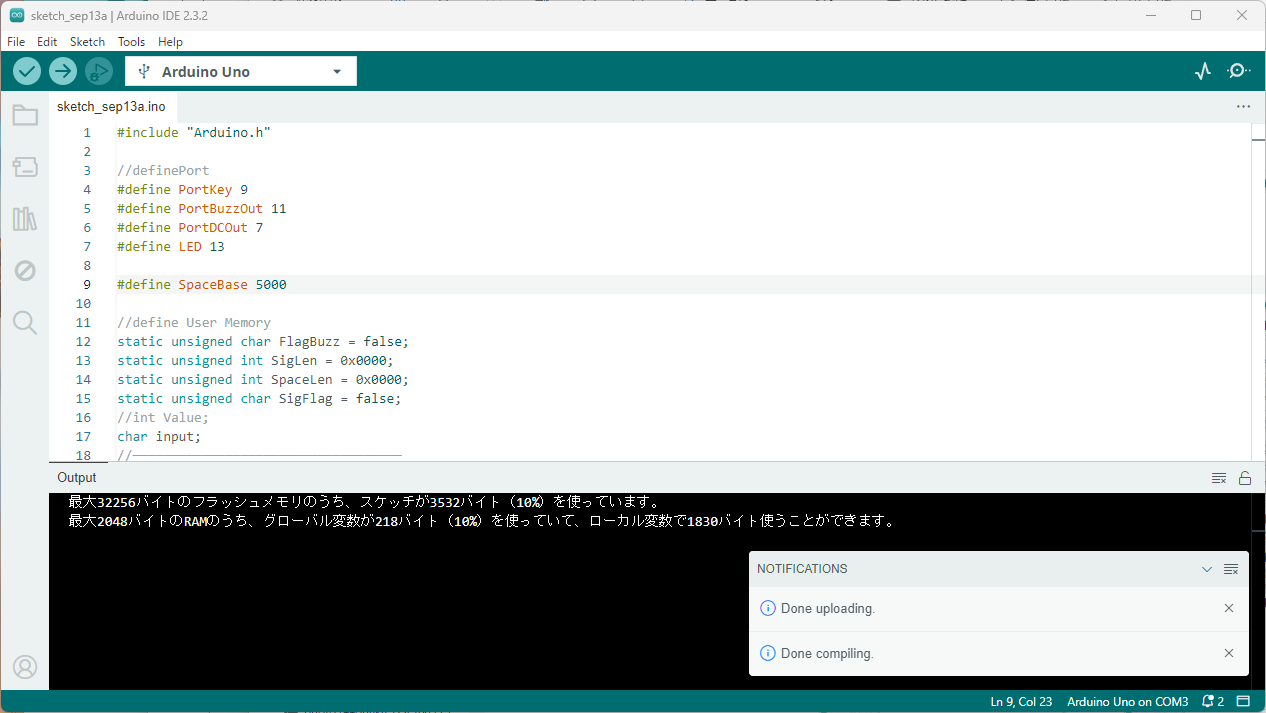

スケッチがコンパイルされ、Arduinoにアップロードされて、書き込まれます。

以上でArduino側のバージョンアップが終わりました。IDEを終了します。

4. 動作確認

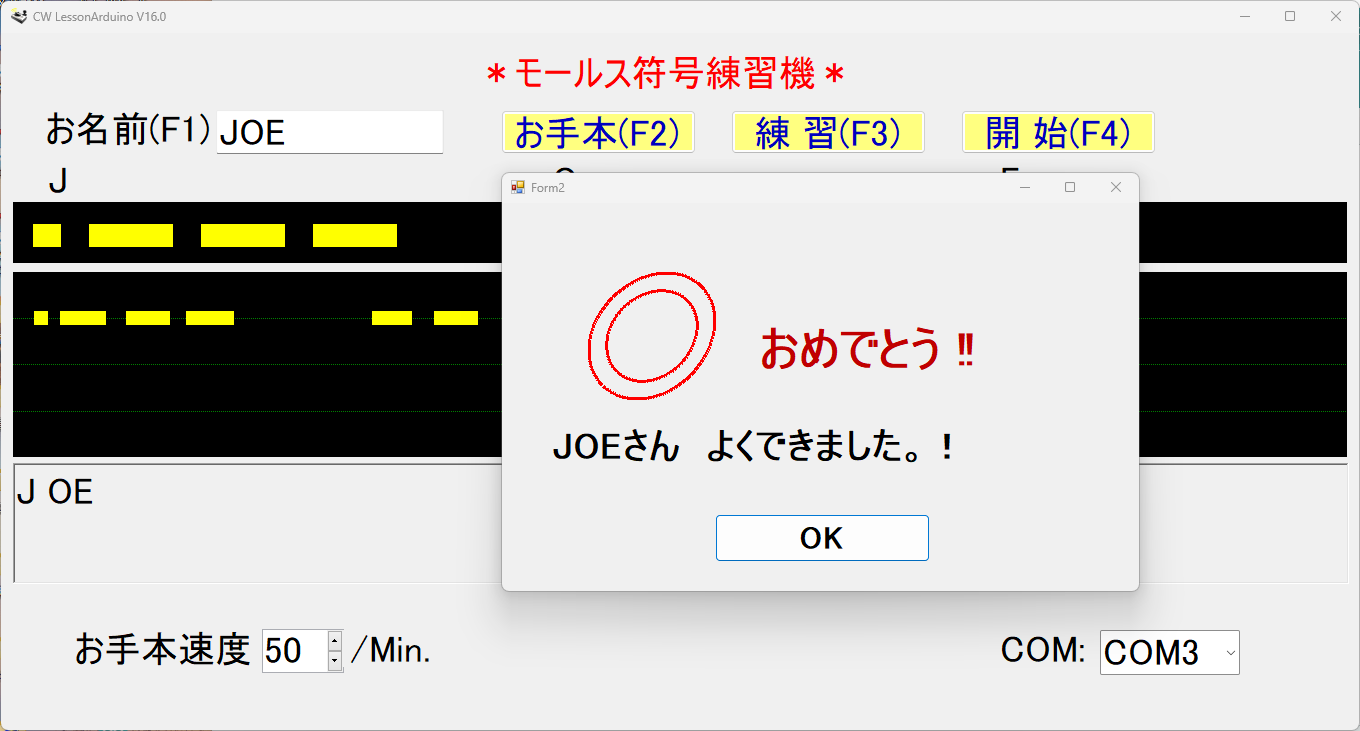

バージョンアップ後にCW Lesson ArduinoV16.0.0を起動して確認しました。
ちゃんとファンファーレが鳴りました。(^^;

久々にArduino IDEを使ったので、手間取ってしまいました。
CW Leeson V15とV16のスケッチを比較すると、ファンファーレの音(600Hz)が高く(780Hz)なっているようです。

5. USBドライバーの互換性問題？

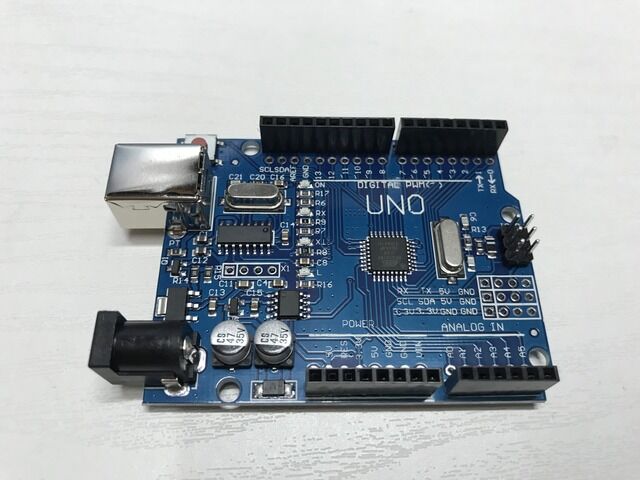

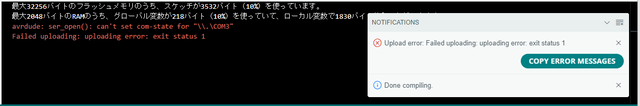

CW Lesson用のArduino Uno R3は2セットありますが、一台がデスクトップPCからスケッチの書込みがうまくいきません。

CW Lessonも起動時にエラーになります。

互換ボードですが、ドライバーの相性でしょうか？

WCHのダウンロードページからCH340の最新ドライバーをダウンロードしてインストールしてみましたが同じでした。
いろいろ調べても分からないので、LavieにArduino IDEをインストールしてスケッチを書き込みました。デスクトップはWindows11、LavieはWindows10なので、その違いでしょうか。
CW lesson用のLavieとDynabookでは問題ないので良い事にします。

（2025年9月追記）
Windows11のドライバーがバージョンアップされて、ArduinoクローンでCH340のドライバーが動かなくなる問題がある事が分かりました。
この記事を書いた時点ではデスクトップのドライバーが新しくて、Lavieのドライバーが古かったせいでLavieで上手くいったようです。
古いドライバーをインストールすれば、動くようになります。
　ArduinoクローンでCH340 COMポートがエラーになる
