先日、D-star実践編 勉強会に参加してきましたが、ID-51(PLUSではないモデル)で画像伝送をやったことがなかったので、試してみました。
アンドロイドで動くRS-MS1A というアプリを使いますが、私のスマホはiPhoneなので息子が使わなくなったアンドロイドタブレットを譲り受けて使いました。
2019年製のBludot BNT-801W というタブレットですが、動作が遅いので使わなくなったそうです。

USBコネクタがCタイプで OPC-2350LU データ通信ケーブルがつながりません。
このため、Amazonで変換コネクタを購入しました。
　USB-C (オス) to USB-A (メス) 変換アダプター OTG対応

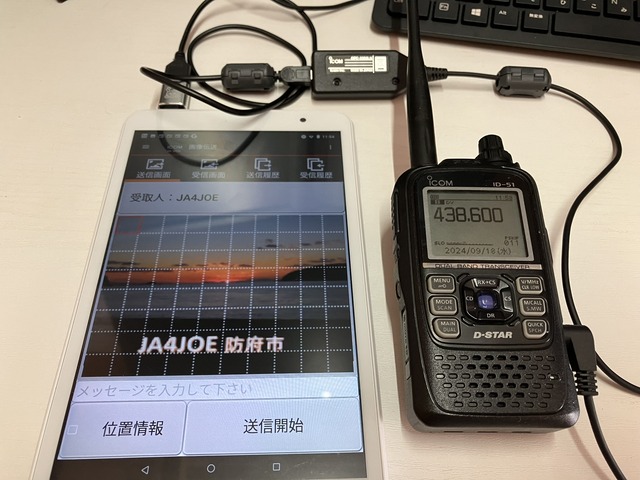

変換アダプター経由でこんな接続になります。
IMG_7528

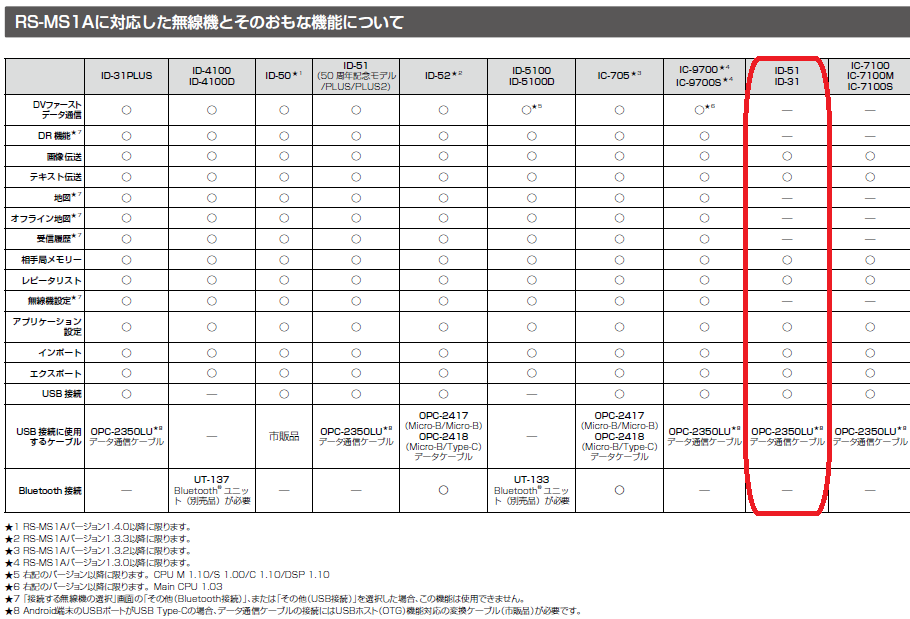

RS-MS1AのID-51で使える機能は少なくて限られていています。
DSTAR1
DVファーストデータ通信に対応していないので、画像伝送が低速でしか出ません。

今回のテストはID-51とIC-9700間で438.6MHzのDVシンプレックスモードで行いました。
（どちらも送信電力を最小にしてIC-9700はダミーロードを使いました。）

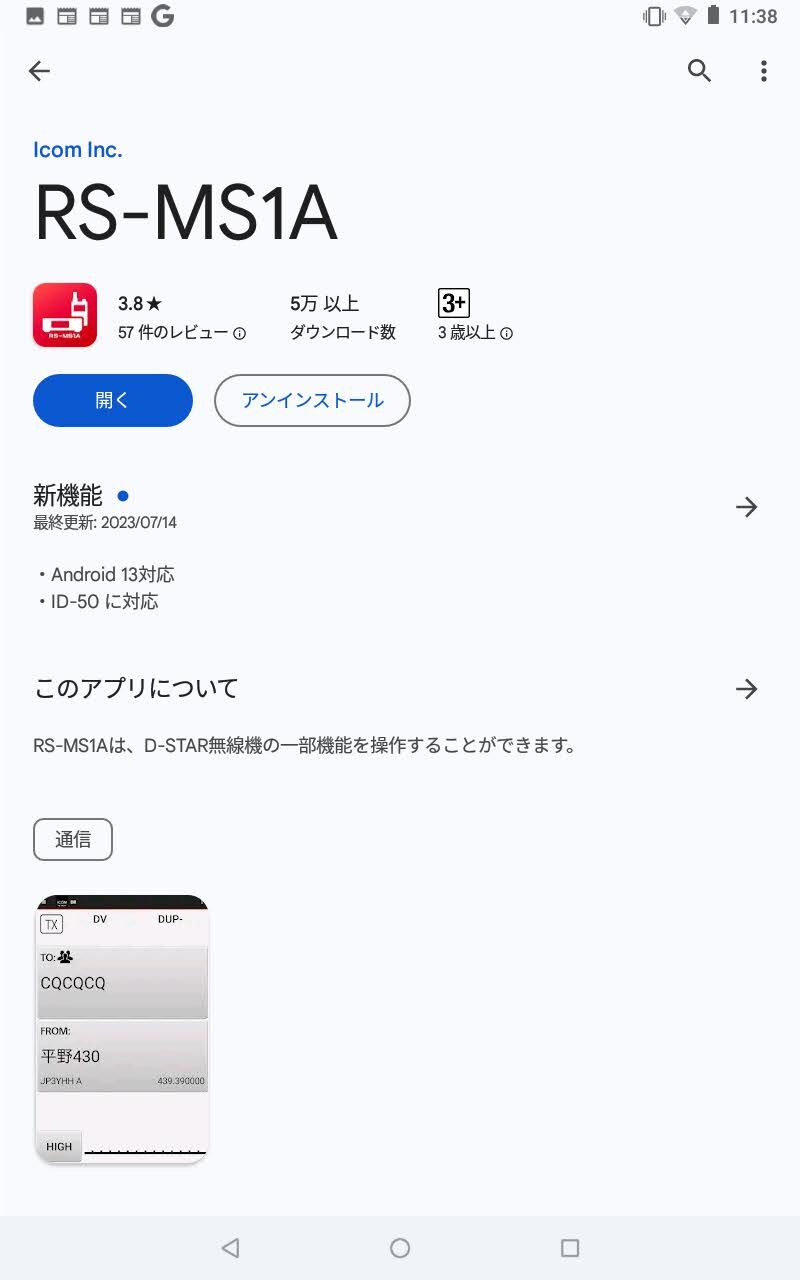

RS-MS1AはPlayストアからダウンロードします。
Screenshot_20240918-113829

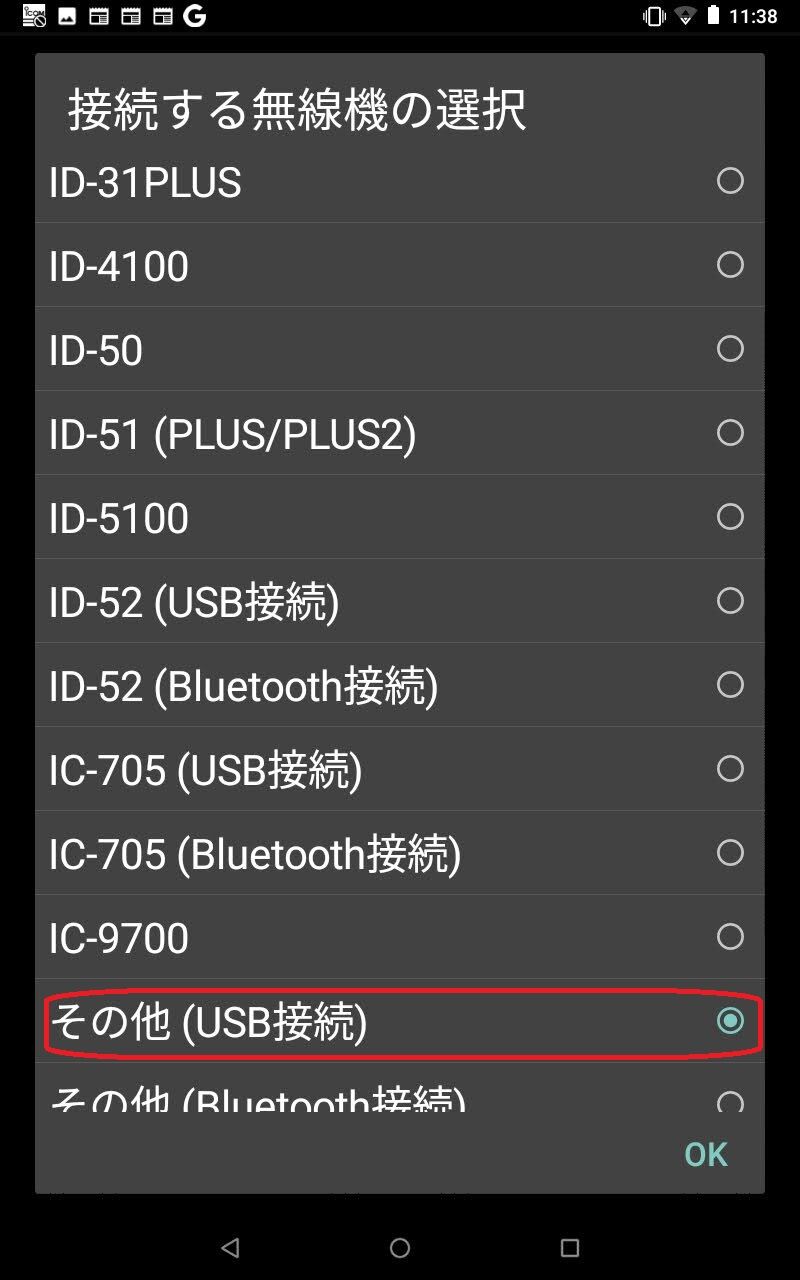

RS-MS1Aを起動すると無線機の選択画面になります。ID-51(非PLUS)では「その他(USB接続)を選べば良いです。
Screenshot_20240918-113859

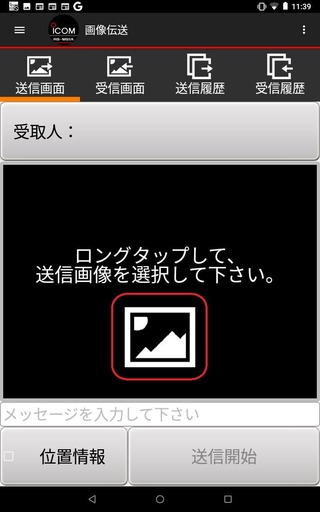

初期画面は送信画面になります。
最初に画像送信をやってみました。送信画像エリアを長押しして送信画像を選びます。
Screenshot_20240918-113922
送信画像はMicroSD経由でタブレットに入れておきました。

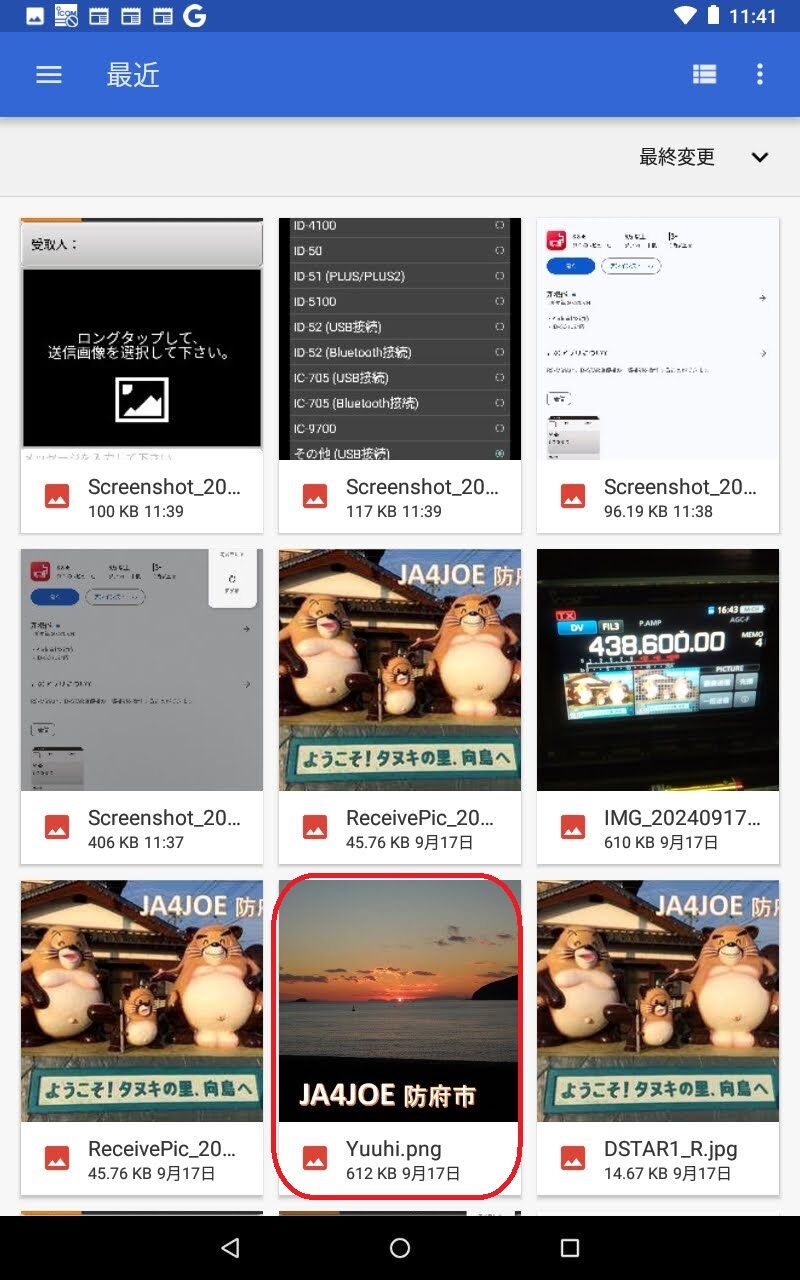

ギャラリーから送信画像を選びます。
Yuuhi.pngを選びました。
Screenshot_20240918-114155

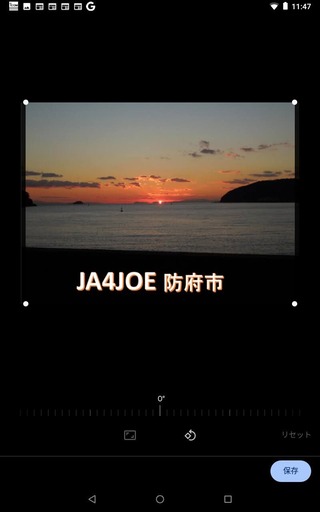

送信画像が表示されるので、必要なら切り取り範囲を調整して保存します。
Screenshot_20240918-114721

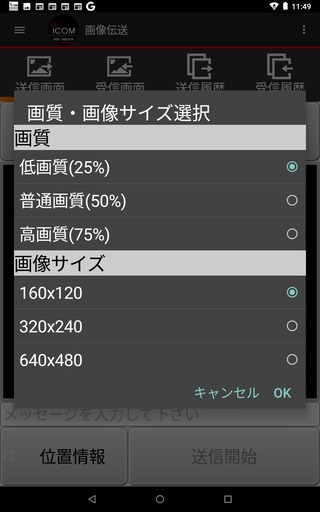

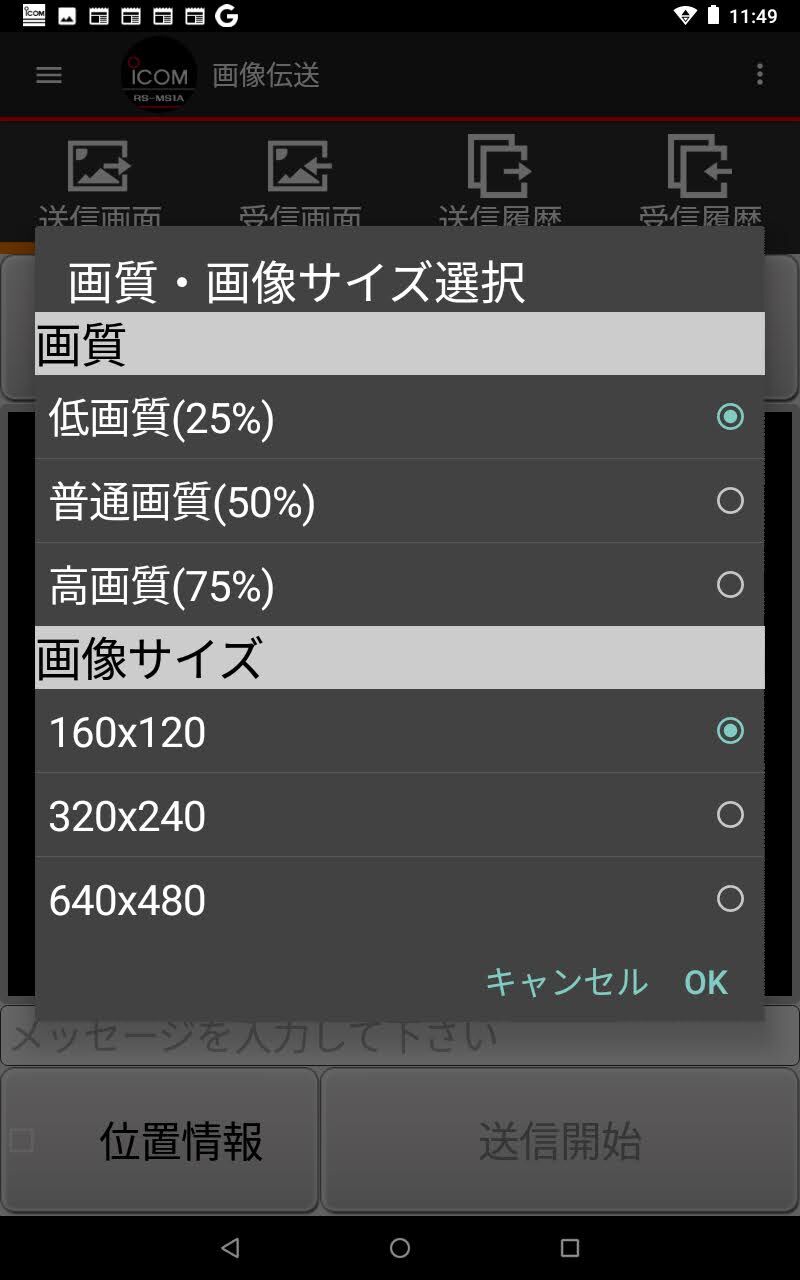

画像サイズを選択します。大きなサイズにすると伝送時間が長くなるので、最小サイズにしました。
Screenshot_20240918-114955

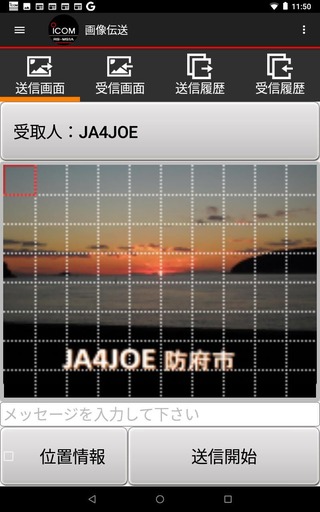

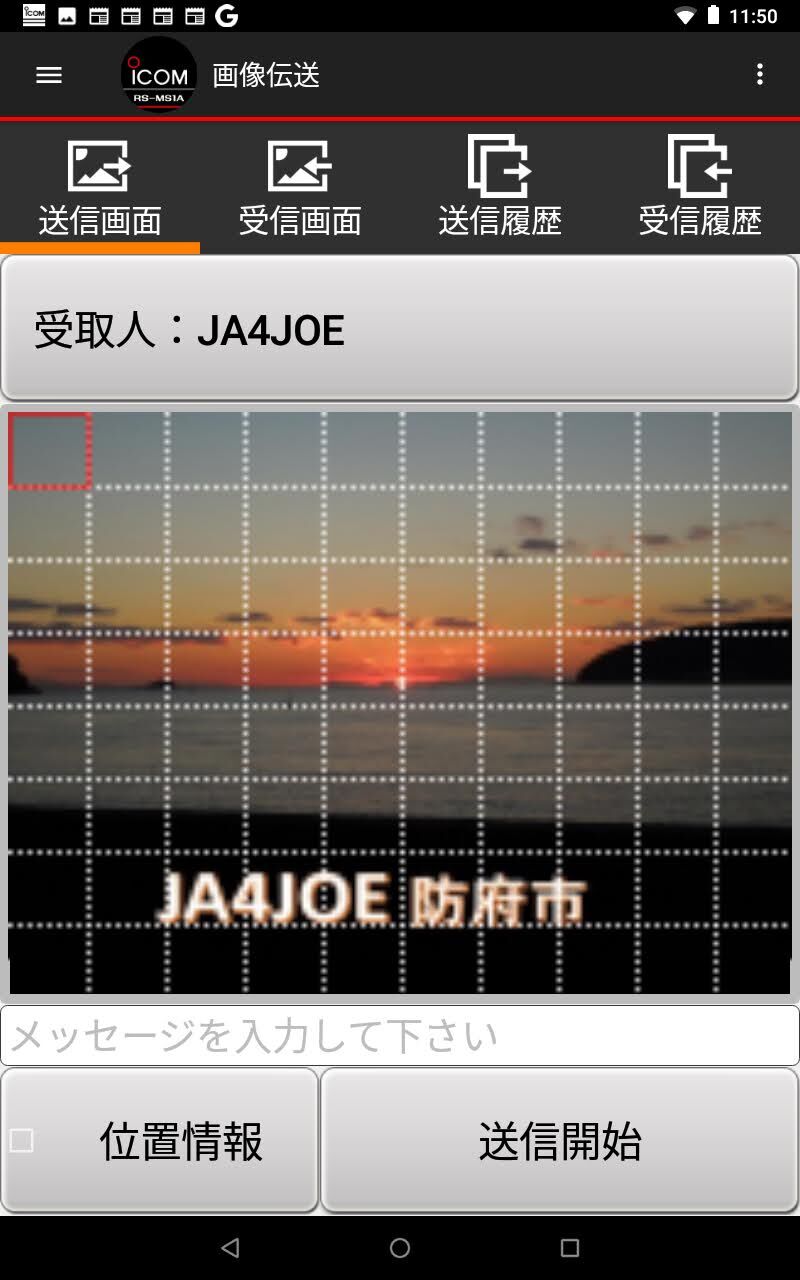

送信画像が取り込まれるので、受取人を設定します。
Screenshot_20240918-115042

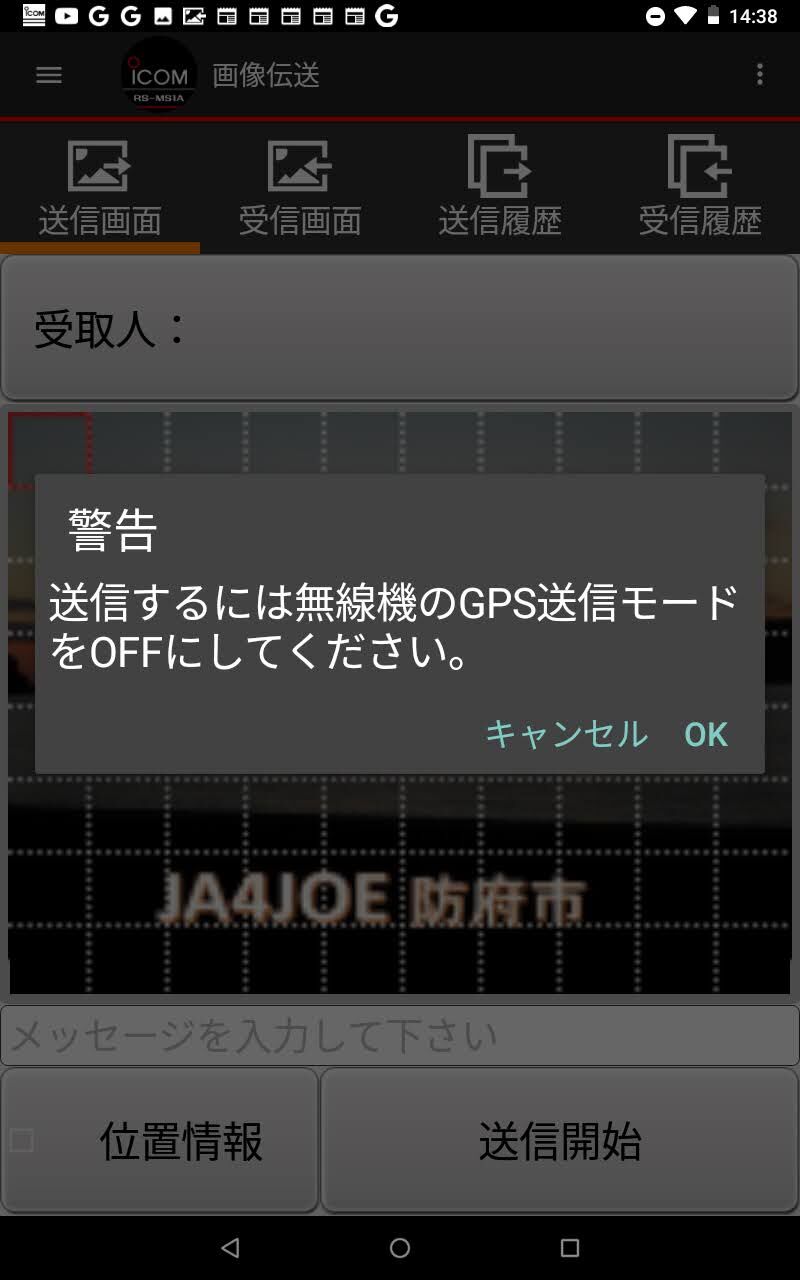

[送信開始] をタップすると「GPS送信モードOFFの確認画面」が出るのでOKで送信を開始します。
Screenshot_20240918-143812

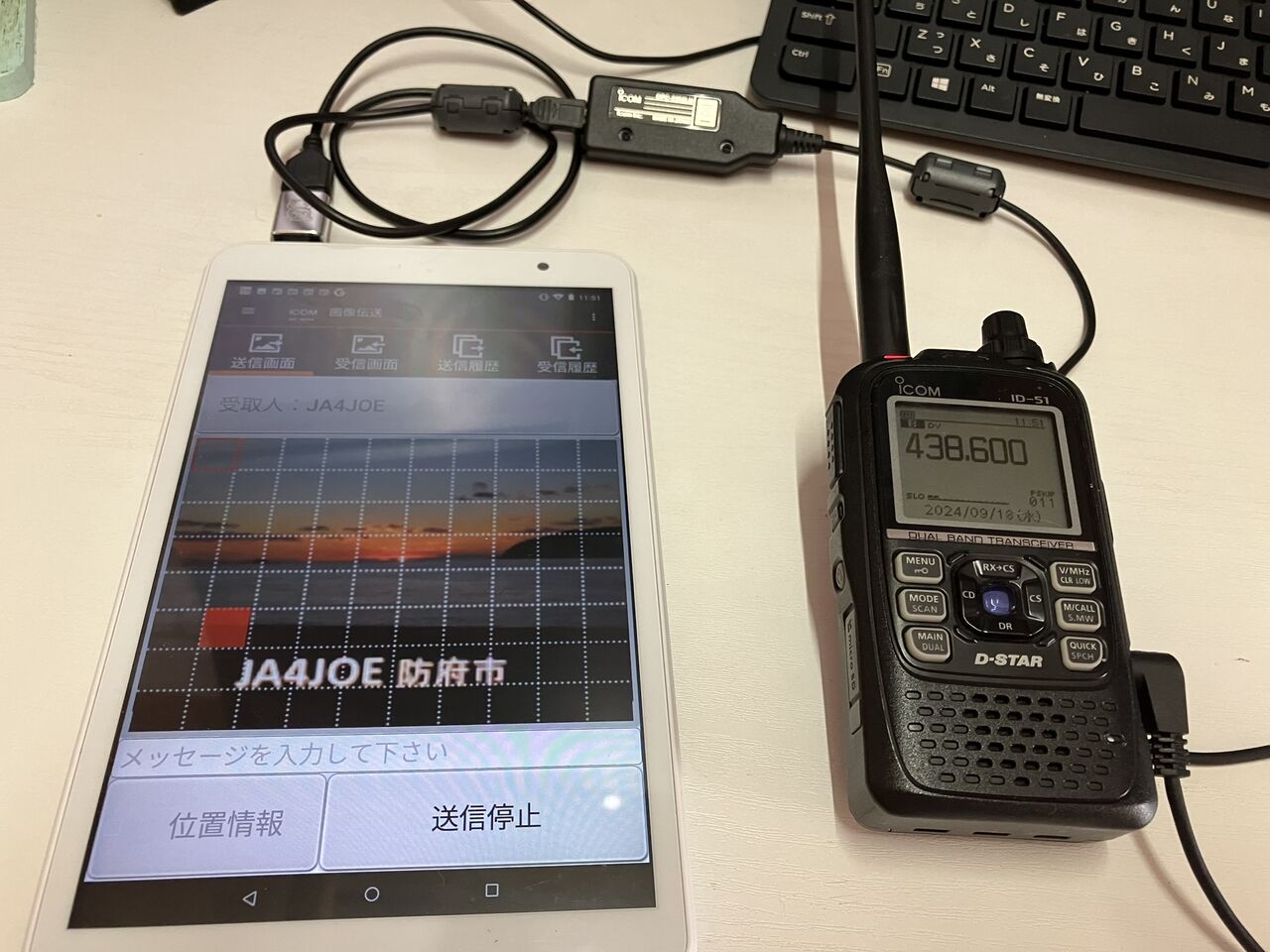

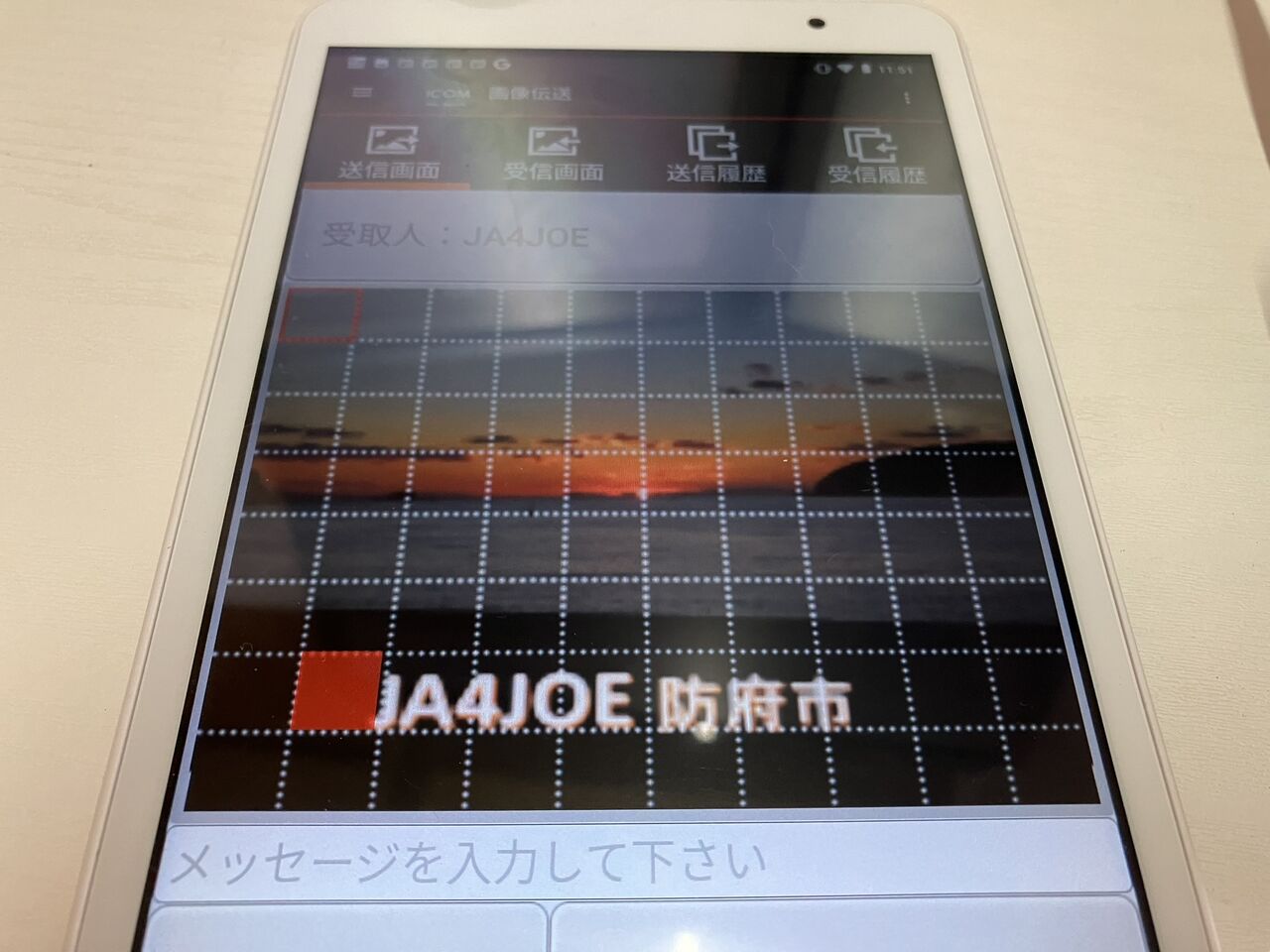

ID-51が送信状態になって画像が送信されます。
IMG_7526

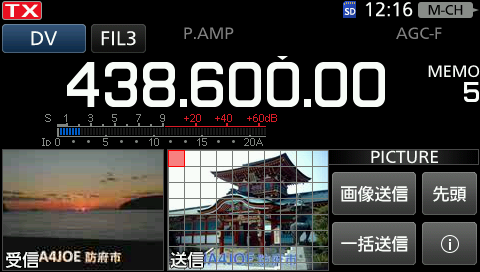

IC-9700側で画像が受信されます。
20240918_115347

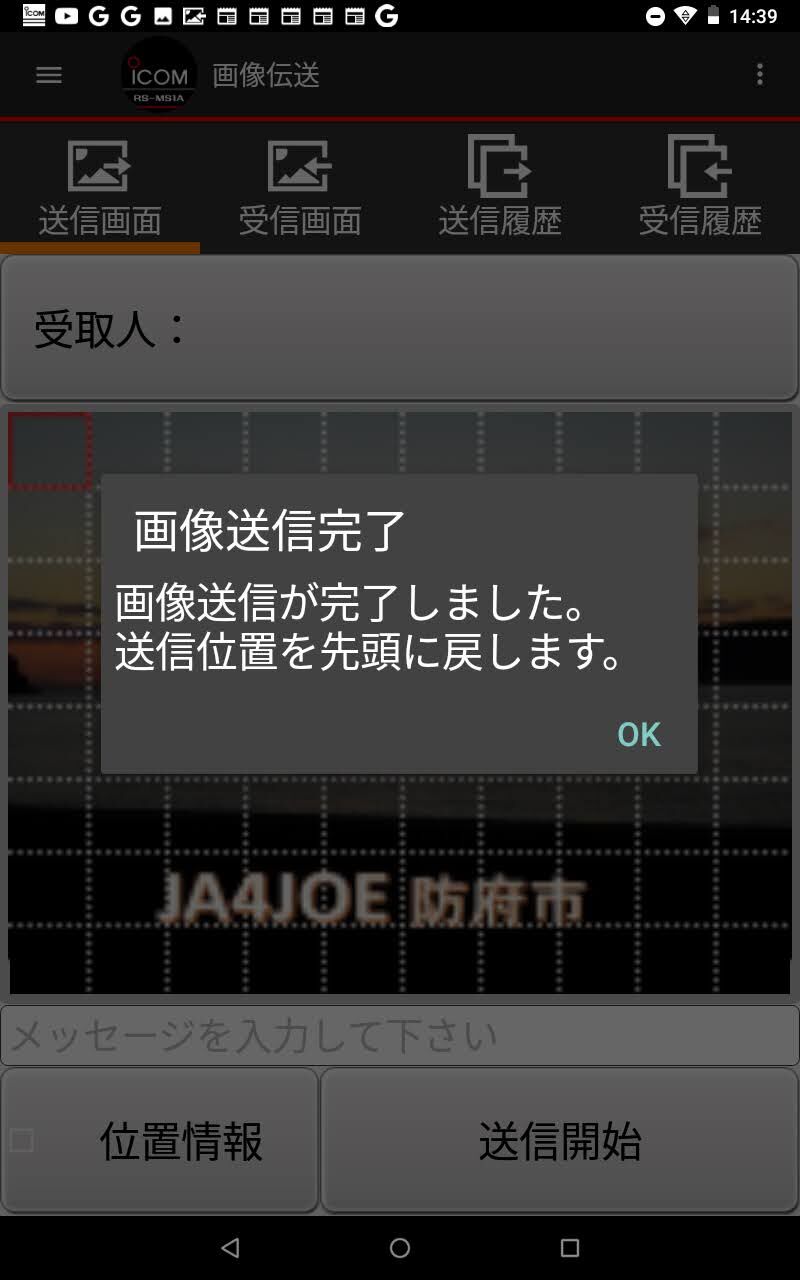

ID-51側は画像送信完了画面が出るのでOKで送信を終了します。
Screenshot_20240918-143917

次に画像受信をやってみました。

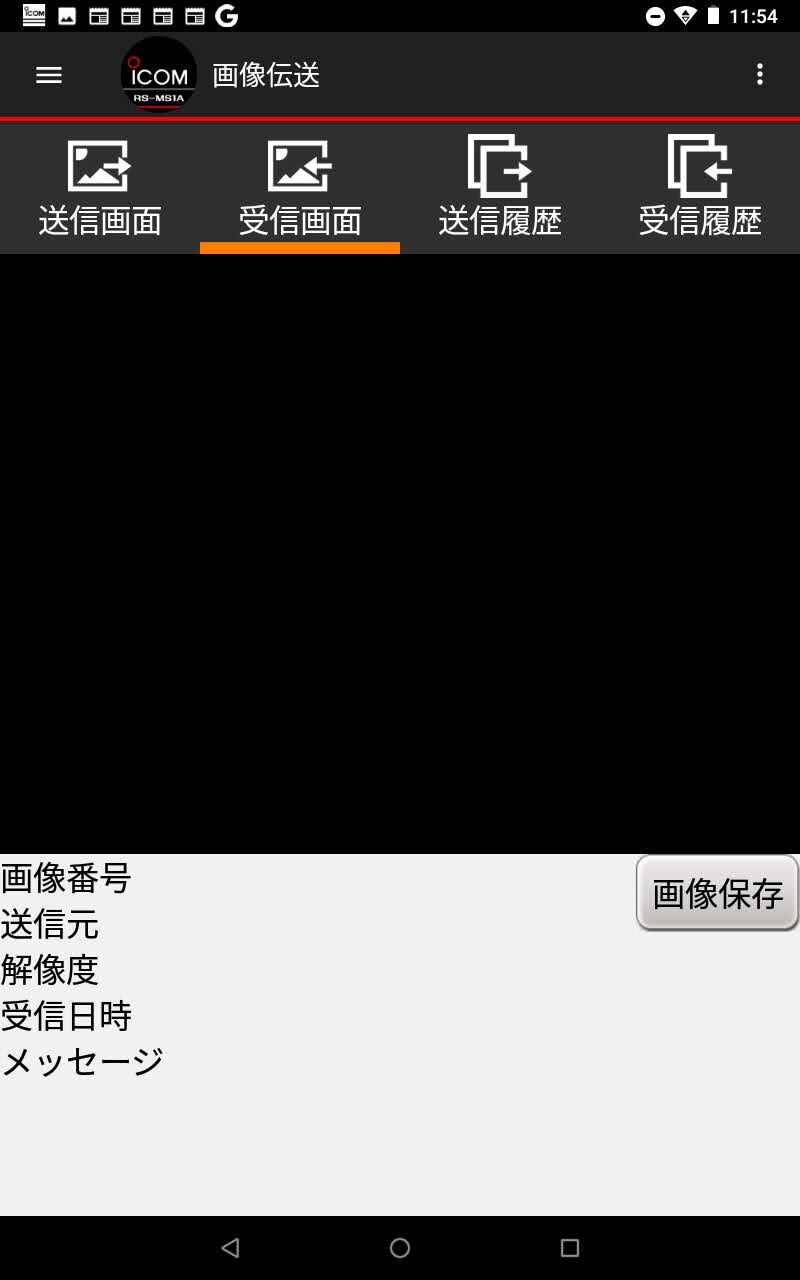

受信画面のタブを選んで受信待機します。
Screenshot_20240918-115438
IC-9700から画像を送信します。
IC-9700での画像送信は以前書いた「D-STAR 画像伝送手順メモ (IC-9700)」を参照しました。

ただし、一括送信(DVファーストデータ通信）はID-51で受信出来ないので[画像送信]で送信します。
送信画像は160x120のものを用意しておきました。

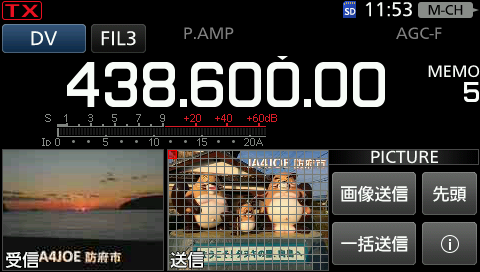

IC-9700側では、画像送信は自動で送信にならず事前に送信状態にしておかないといけないので、[TRANSMIT]ボタンで送信状態にして送信しました。
20240918_121655

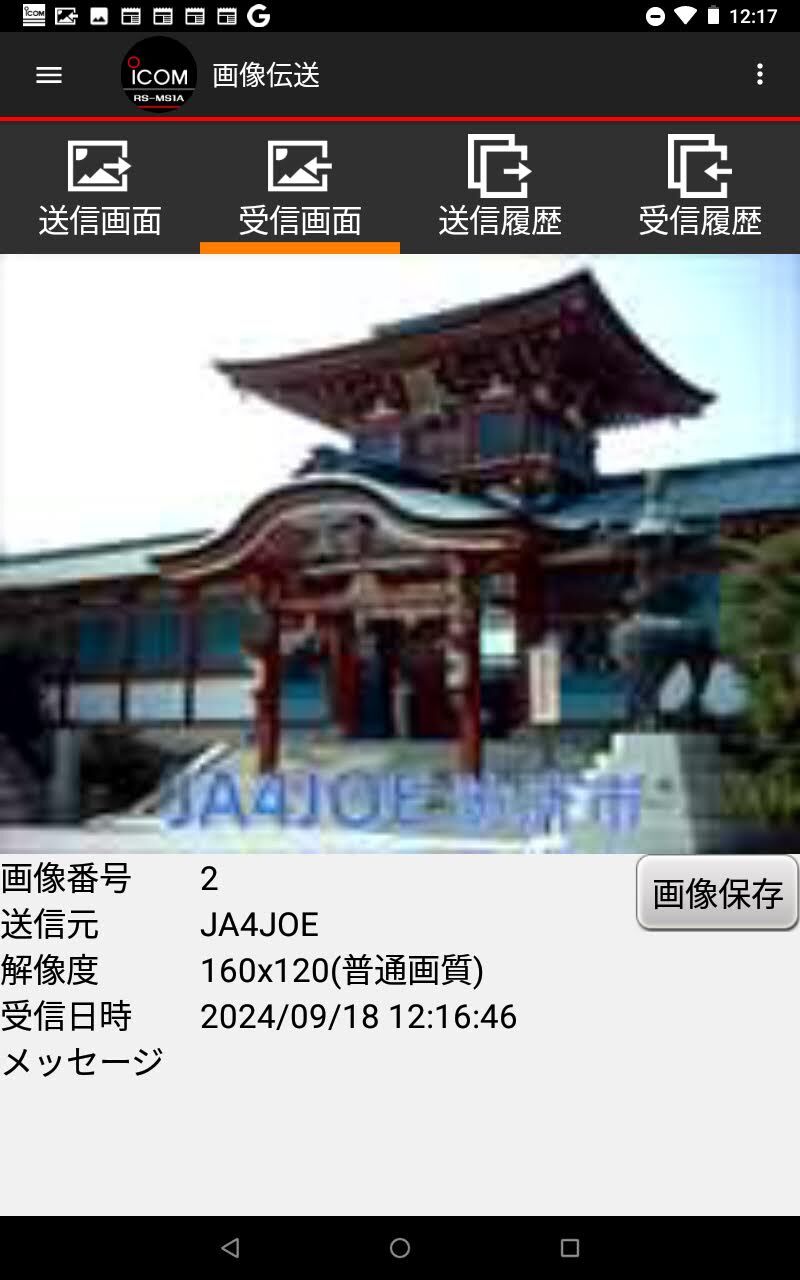

ID-51側で受信出来ました。
Screenshot_20240918-121718
以上、ID-51で画像伝送を試してみた報告でした。

今回使ったアンドロイドタブレットの性能が低いせいで、RS-MS1A の動作が重くて送信画像を選択するまで随分時間がかかります。
他にタブレットのカメラで写した写真を送ってみましたが、手間がかかる割に画質が悪くて実用的ではない気がします。せめて、ファーストデータ伝送が出来ると良いのですがID-51では出来ません。
