一昨日の記事でISS SSTVの画像受信の話を書きました。


SSTVの受信ソフトはMMSSTVを使いますが、MMSSTVの設定と使い方を記事にしておきます。
無線機はFT-991Aの例で書いていますが、FT8で使っている145MHz/FMが受信できる無線機なら同じです。
FM専用機などで無線機をUSB接続していない場合、無線機のスピーカー出力をパソコンのマイクに入力すればデコードできるので、そのやり方も書いておきます。

1. MMSSTVダウンロードとインストール

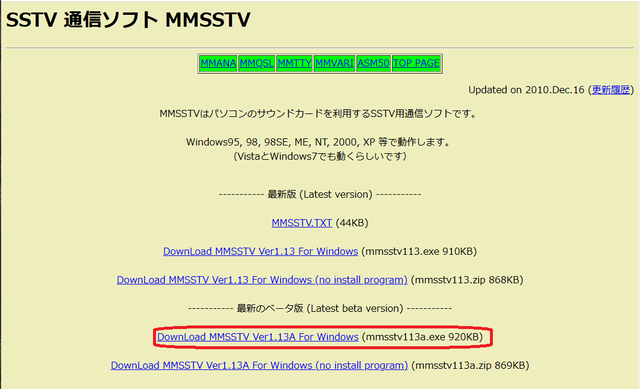

MMSSTVは以下からダウンロードできます。
　SSTV 通信ソフト MMSSTV
最終版はVer1.13で、ベーター版のVer1.13Aを使います。
MMSSTV1
ダウンロードした mmsstv113A.exe　を実行してインストールします。
インストール先はデフォルトの C:ドライブ直下としました。
MMSSTV2
インストール後、デスクトップにMMSTV.EXEのショーカットを作っておきました。

2. MMSSTV設定

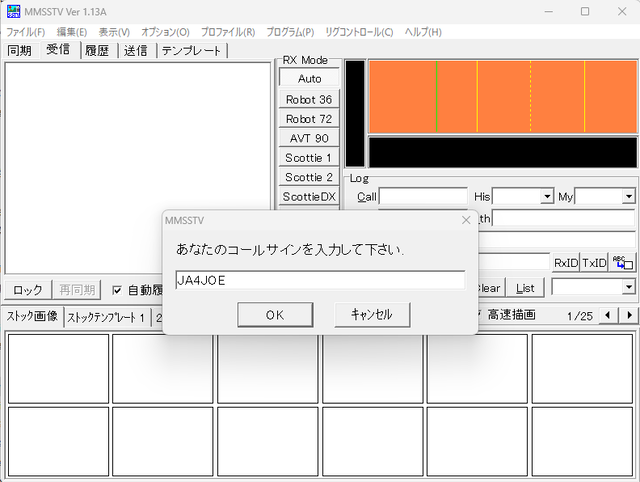

MMSSTVを実行すると最初にコールサイン入力画面が出ます。
MMSSTV3
コールサイン入力後、「オプション」から「MMSSTV設定画面」を選択します。
私の設定内容を掲載しておきます。
［受信］
［送信］
送信は行わないので設定する必要はありません。

［その他］

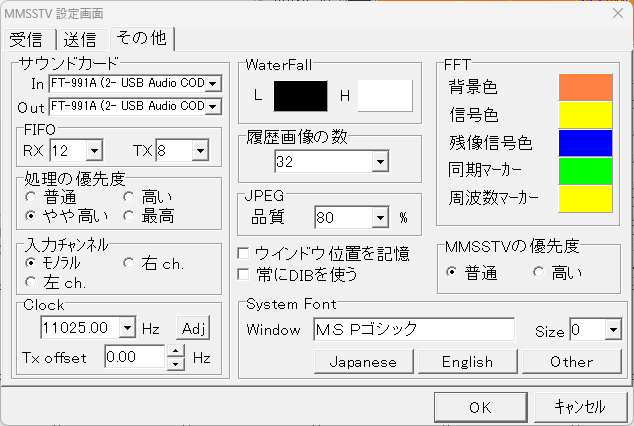

サウンドカードの設定は使用する無線機を指定します。
MMSSTV4

3. SSTV画像受信
上記の設定後にSSTVの信号を受信します。
無線機は145.8MHz/FMを受信します。
IMG_8974

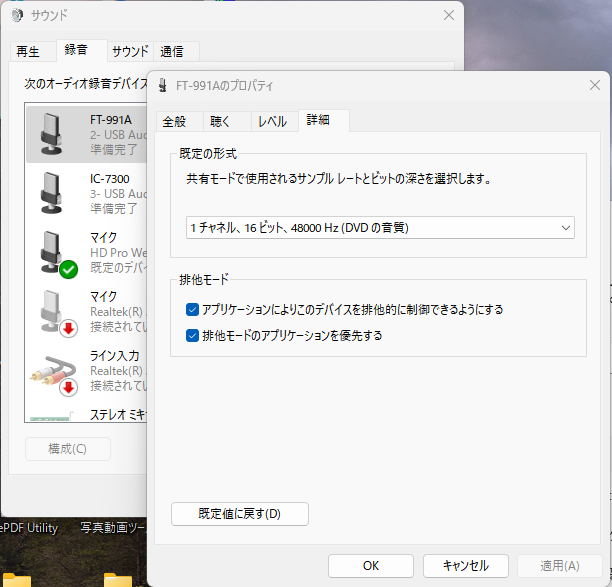

受信信号レベルはMMSTVから［オプション］--> [入力ボリューム調整」でWindowsのサウンド設定画面の録音デバイスが表示されるので、先に設定したデバイス（（私の場合はFT-991A)をダブルクリックして [レベル] タブで調整してください。
MMSSTV5
信号受信時にウォーターフォール画面の左のメーターが1/2～1/3になるように設定すれば良いです。

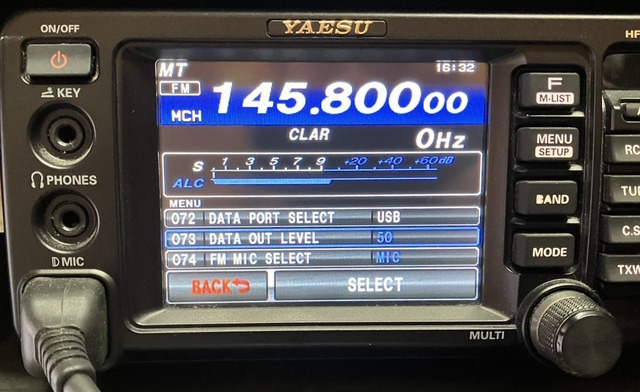

レベルが不足するようなら無線機側のデータ出力レベルを調整します。
（とりあえず、無線機側を50%、パソコン側を80%でやってみてください。）
IMG_8975

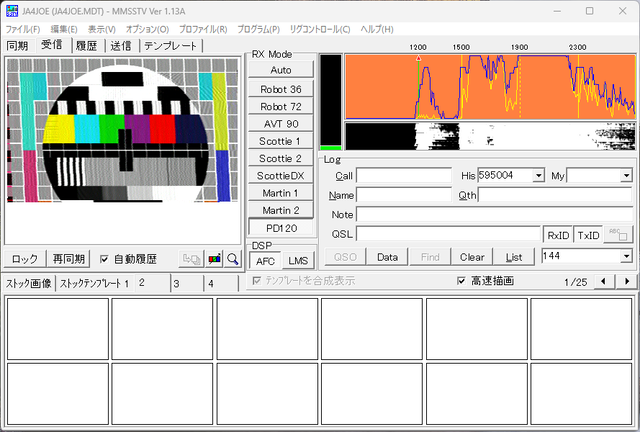

[受信]タブをクリックして受信画像表示状態にしてSSTV信号を受信すると受信画像が表示されます。
モードはPD120ですが、Autoにしておけば自動で判定されます。（テスト用MP3オーディオを表示しました。）
MMSSTV9
[履歴]タブから受信した画像を見る事ができます。◀▶ボタンで受信した画像を選択して表示できます。
MMSSTV6

4. ISSの上空通過時刻

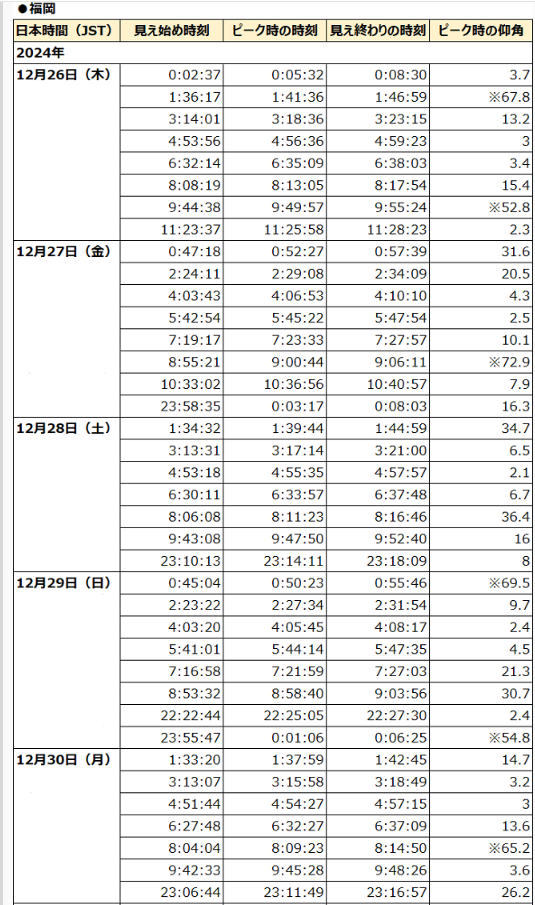

ISSの上空通過時刻はhamlife.jpの記事にある表を見てください。（JAMSATの情報です。）
近くの地点の表を見れば良いです。私(山口県防府市)は福岡のデータを参考にしています。
MMSSTV7
直近で受信出来そうなのは今夜(12月29日)の23:55～0:06です。

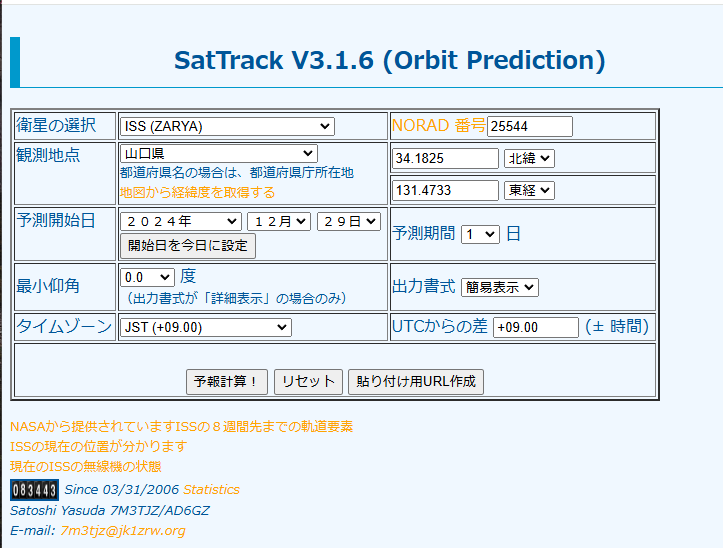

もう少し正確な情報が欲しければSatTrackで地点を指定して表示する事が出来ます。
MMSSTV10

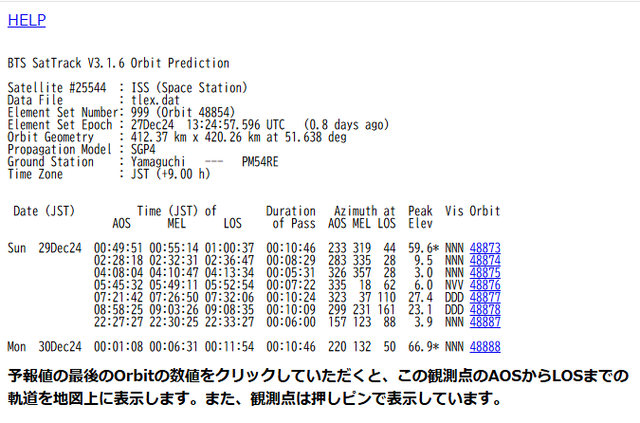

山口県の情報です。右端の数字をクリックすると軌道が表示されます。
MMSSTV11
今日の夜はMMSSTVを起動してFT-991AM+GPで145.8MHz/FMを受信状態にしておきます。
（パソコンの自動スリープは「なし」にしておきます。）

5. パソコンマイク入力によるSSTV画像受信
無線機をUSB接続していない場合は無線機のスピーカー出力をパソコンのマイクに入力してデコードする事が出来ます。
例えば、ヘッドセットのマイクから入力して受信できます。
MMSSTVのサウンドカード設定でヘッドセットを指定します。
　オプション→MMSSTV設定画面→その他
MMSSTV8
ヘッドセットのマイクを無線機のスピーカーの近くに置いて受信すれば復調できます。
パソコン内蔵マイクだと無線機のスピーカーの近くに置くのが難しいかも知れないので、ICレコーダーなどで無線機の音を録音しておいて、後でパソコンのマイク近くで再生すると良いです。いったん録音する方法だとレベル調整をやり直せるので失敗が少ないかも知れません。

テスト用MP3があるので、パソコンのスピーカーから再生して、パソコンのマイクに入力してテストしてみてください。
https://raw.githubusercontent.com/davidhoness/sstv_decoder/master/sstv_test.mp3
