今朝も寒いです。昨夜は強い風が吹いていましたが、今は風は弱くなりました。

久々に電気配線工事をやったので記事にしておきます。
年末に風呂のボイラーが故障して追い炊きが出来なくなっていましたが、風呂から上がった時に脱衣所が寒いのでオイルフリーヒーターを置いてみました。

従来はセラミックファンヒーターを置いていたのですが、今一暖かくなりませんでした。
このオイルフリーヒーターは昨年10月のFOXハンティングの景品でもらってきたものです。電気代がかかりそうなので使っていませんでしたが、狭い部屋で短時間使うだけならそれほど大きな電力量にはならないと思います。

試しにオイルフリーヒーターを置いて10分くらい温めておくと結構暖かくて快適でした。
しかし、問題があります。
オイルフリーヒーターは Dimplex オイルフリーヒーターB03 というモデルですが、消費電力1.2kWで更衣室の既設コンセントから電源を取って、ダイニングの炊飯器などを同時に使うとブレーカーが落ちます。
ダイニングのコンセントと更衣室のコンセントが同じ系統になっているので20Aを超えてしまいます。
このため、別の系統から電源を取れるようにコンセントを増設しました。

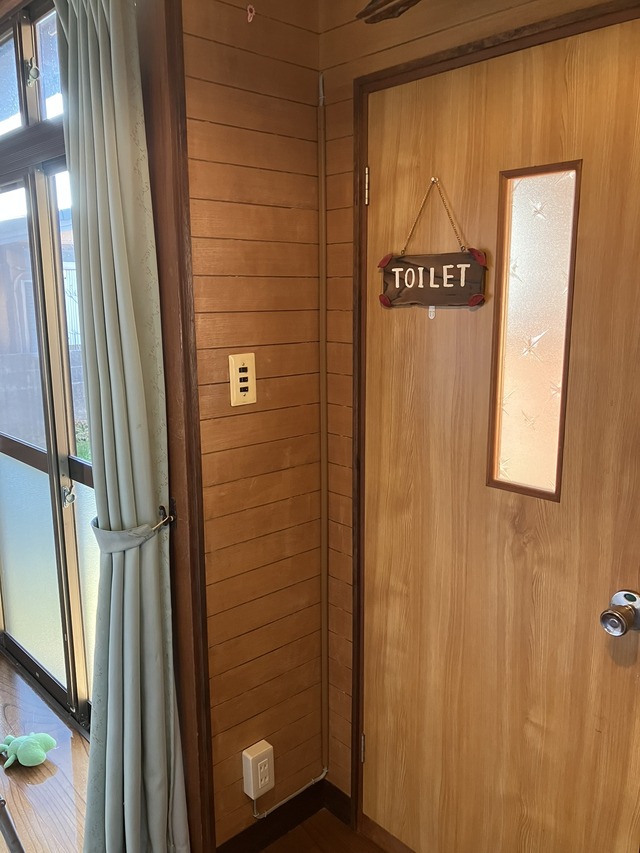

トイレ入口横の壁コンセントが別系統なので、そこから配線する事にしました。
本当は天井裏に上がって天井から配線を落とすのが良いのですが、天井裏に上がるのは面倒なので露出配線にしました。

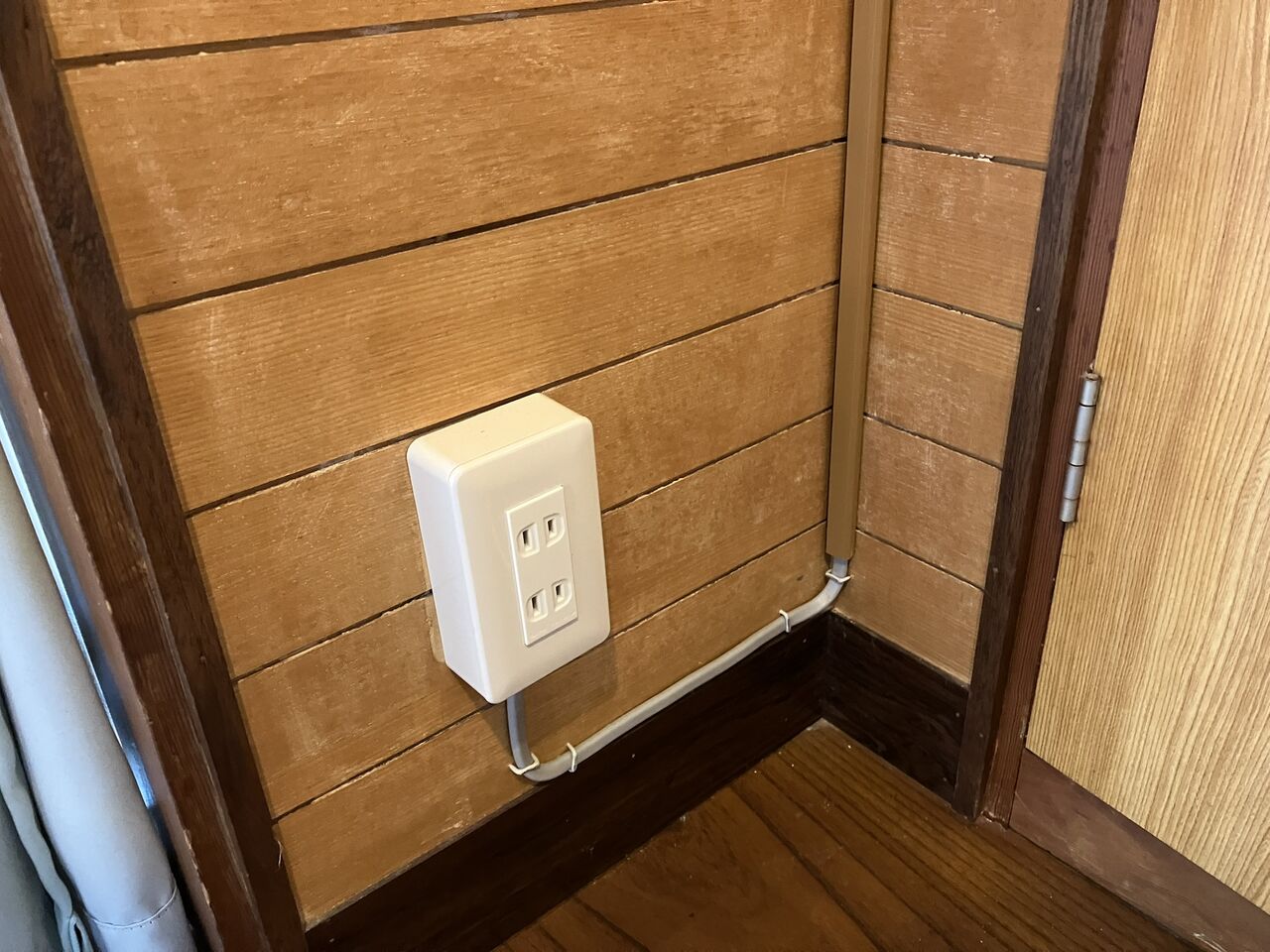

壁コンセントを増設ボックス(WV7013W)＋フルカラーダブルコント(WN1302)に交換して、下からVVF1.6ケーブルを出しました。

トイレを経由して配線するので、トイレのドア横の壁に穴を開けてケーブルを引き込みました。目立ちにくくしたいのでFモールを使いました。

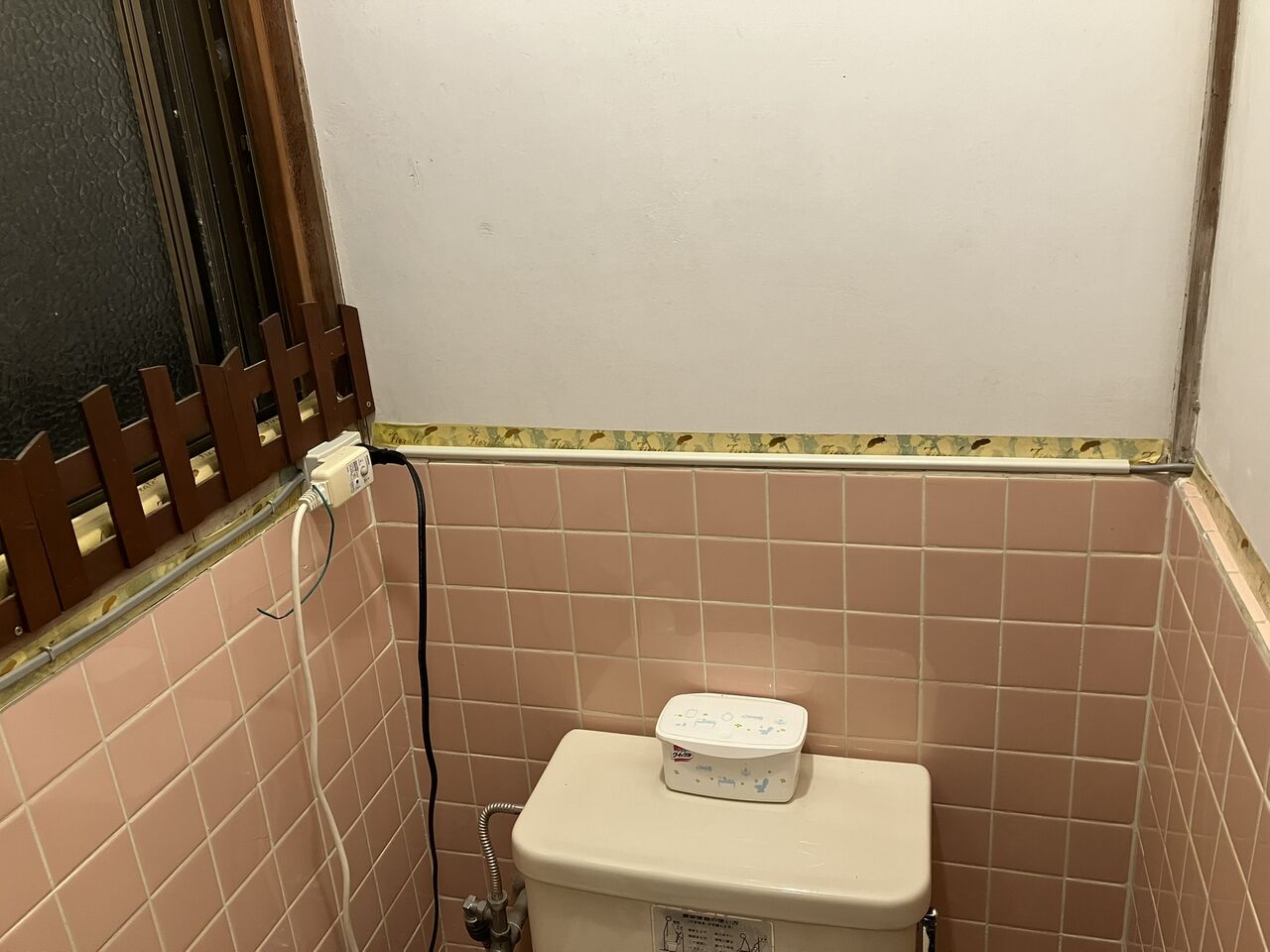

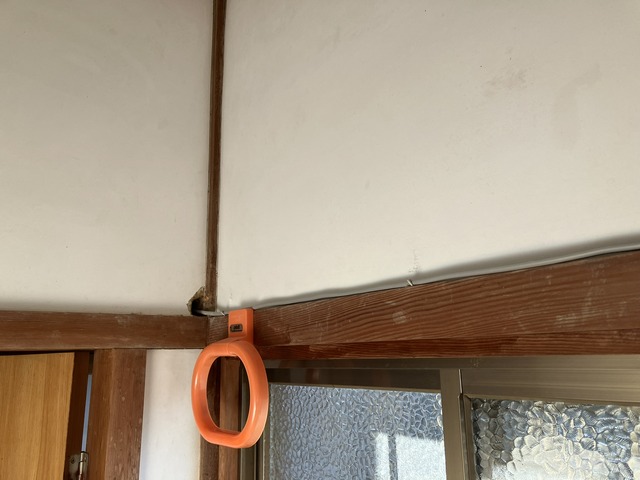

トイレの中は露出配線です。壁の穴が大きくなりすぎてしまいました。(-_-;)

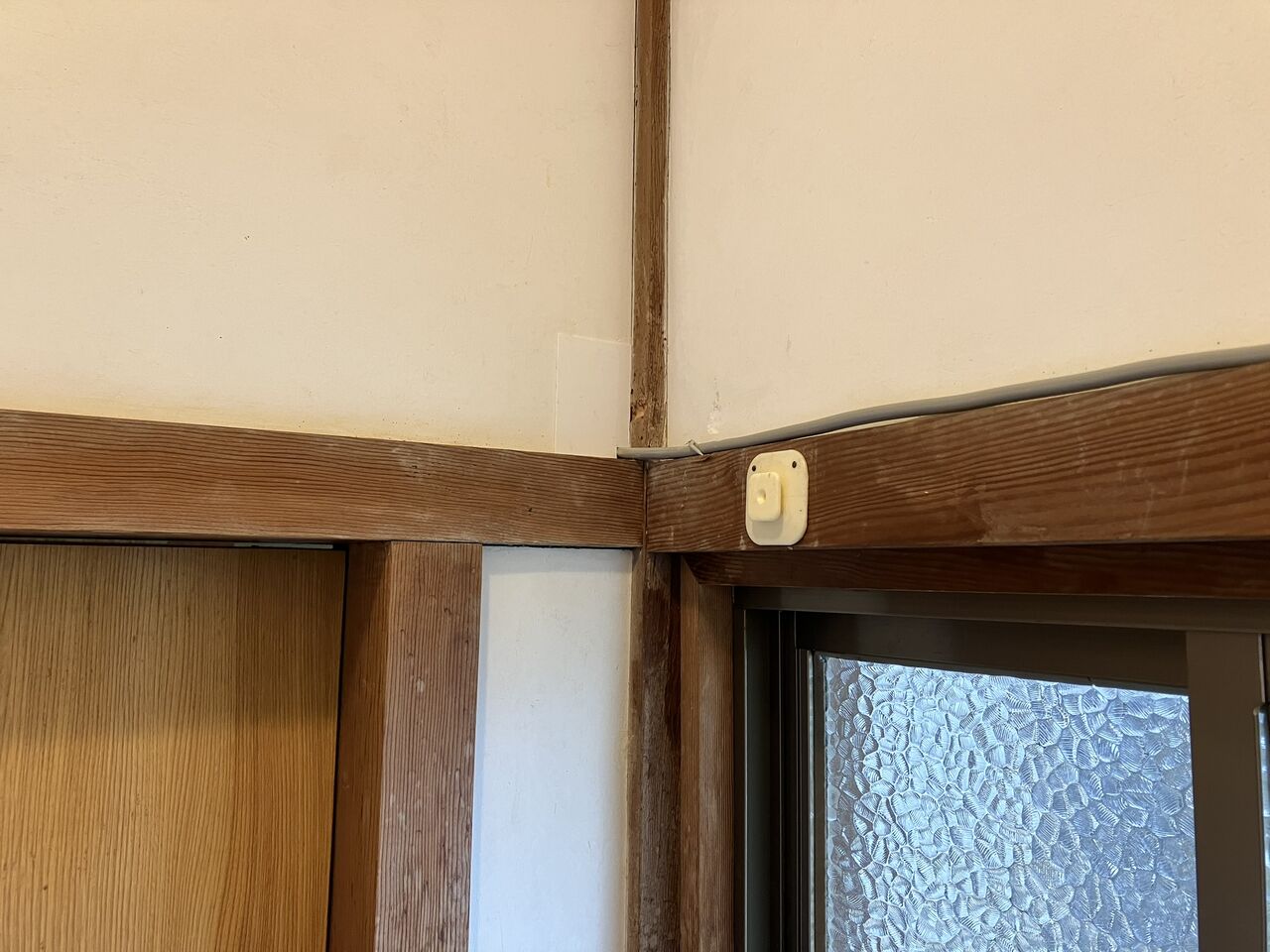

後でプラ板を切って隠しておきました。(^^;

トイレのコンセントを送り付きのコンセントにして従来と反対方向に更衣室に配線しました。

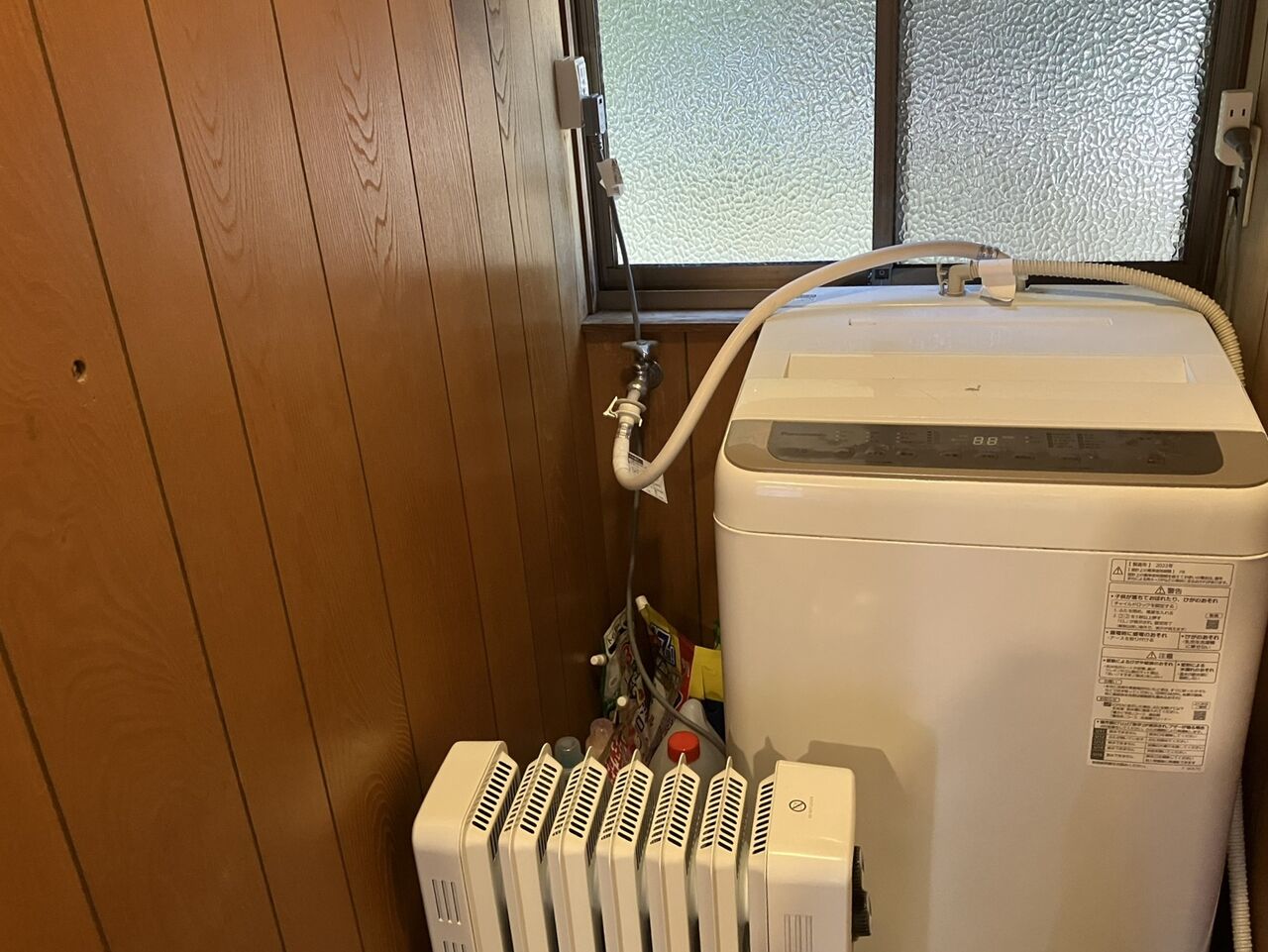

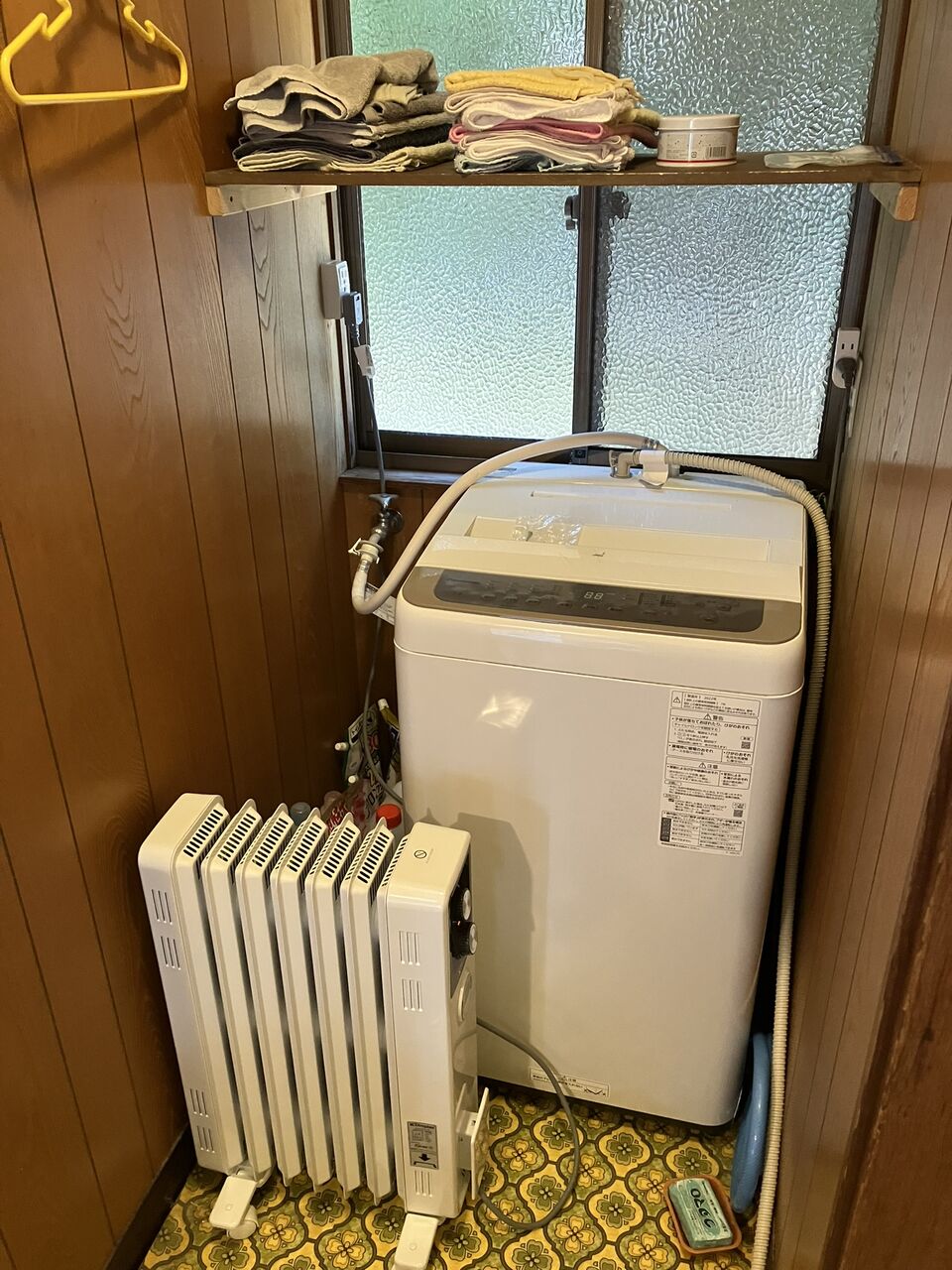

更衣室に露出コンセントを増設してオイルフリーヒーターを接続しました。

風呂に入る10分くらい前にオイルフリーヒーターをONにしておけば、更衣室の気温を20℃以上に出来ます。

ヒートショックで亡くなる年寄りが多いそうですが、多少は改善できると思います。(^^;
景品でいただいたオイルフリーヒーターを無駄にせずに済みました。

久々に配線工事をやりましたが、ステップル打ちが下手くそで何度かやり直しました。
滅多にやらないので上達しません。(^^;
