1月初めにFreeDVの記事を書きました。
その後、JH0PCFさんからFreeDV-2.0-devel-2025-1-30版がリリースされたと教えてもらったので試してみました。
「 FreeDV運用ガイド 現在のバージョンについて」からダウンロードします。
RADE が RADE V1 になって、受信側でSNRが表示されるようになりました。
JE3PRM さんのblogによると RADE V1 でも信号帯域が2kHzより広がっていて10MHzバンドでは問題があるそうです。
アマチュア無線バンドプランでは10MHzバンドのモードはCWと狭帯域デジタルのみですが、狭帯域デジタルは占有周波数帯幅（OBW）を2kHz以下にする必要があります。
このため、IC-7300では送信帯域幅を500-2500Hzに設定していますが、更に「Equalizer APO」というソフトを使って無線機に入力するオーディオ信号を2KHz以下の帯域に制限すると良いそうです。
イコライザーAPOダウンロード、インストールについては「FreeDV運用ガイド RADE APOイコライザーについて」に書いてあります。
詳しくはそちらを見ると良いですが、手順のポイントを載せておきます。（ブログに書くと忘れないので。(^^;）
1. インストール

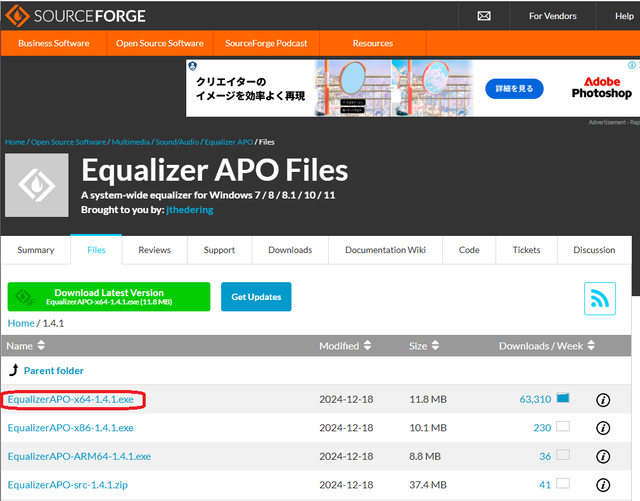

ダウンロードは、SourceForgeの公式サイトからダウンロードしました。
インストール後、Device Selectorが自動起動します。（起動しない場合は、インストール先の "C:\Program Files\EqualizerAPO\DeviceSelector.exe" を実行します。）
APOを設定するPlayback devicesを指定します。今回は対象の IC-7300のUSB Audio CODEC をチェックしました。（Playback deviceが再生出力、Captuer deviceが録音入力です。）
[OK] で進みます。
確認画面が表示されるので、[OK] でDevice Selectorを終了します。
以上でIC-7300のUSB Audio CODECにAPOが組み込まれました。
2. APO設定
次にインストール先の "C:\Program Files\EqualizerAPO\Editor.exe" を実行します。
Editor.exeのショートカットを作っておくと良いです。

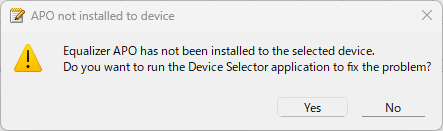

起動時にアラートが出ますが、[No]で進みます。
イコライザーAPOのEditorが起動されるので、① DeviceをIC-7300 USB Audio CODEC にして②example.txtはオフにします。
次にGraphic EQ:でイコライザーを設定します。設定を ③variable にして ④で編集します。
イコライザーの設定内容はRADE APOイコライザーについてにある1.4kHz帯域のデーターを少し変更して1.5kHz幅にしました。
データーは以下です。

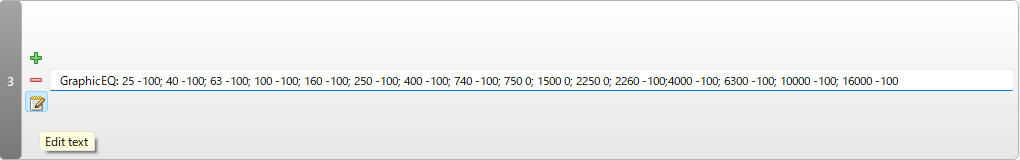

GraphicEQ: 25 -100; 40 -100; 63 -100; 100 -100; 160 -100; 250 -100; 400 -100; 740 -100; 750 0; 1500 0; 2250 0; 2260 -100;4000 -100; 6300 -100; 10000 -100; 16000 -100

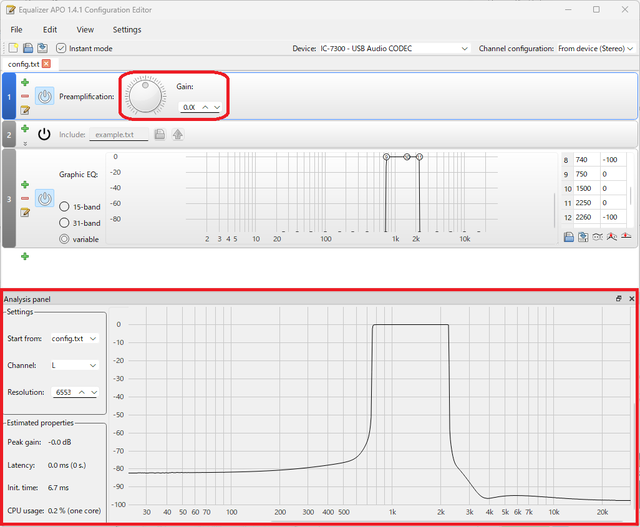

-100dBのバンドパスフィルターなので、かなり急峻な形になっています。(グラフはマウスでスクロールすると縮小表示出来ます。）

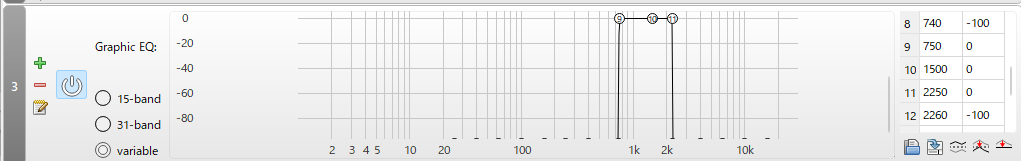

下の Analisys panel でイコライザーのグラフが表示されます。Preamplificationは0.00にします。
750Hz～2,250Hzのバンドフィルターですが、スカートに乱れが出ています。
以上でAPOの設定は完了です。File→Saveで設定(Config.txt)を保存しておきます。
イコライザーAPOのEditorは終了します。
Windows APOの設定はWindowsをシャットダウン、再起動しても保持されます。
（補足）Windows APO
イコライザーAPOのEditorはWindows APO (オーディオ処理オブジェクト Audio Processing Objects)を設定するソフトウェアです。

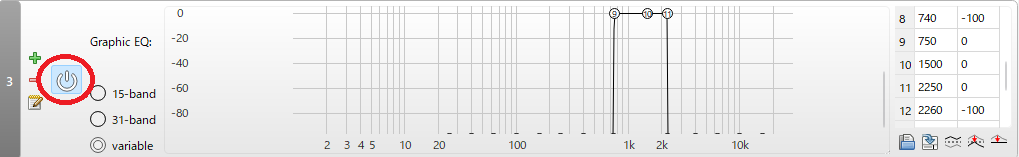

設定された情報はAPOで保持されるので、イコライザーAPOのEditorを終了してもイコライザーが入ったままの状態になります。イコライザーを解除したければ、イコライザーAPO(Editor.exe)のONボタンをOFFにする必要があります。
RTTYなど他のアプリで無線機のUSB CODECを使う場合はOFFにしてください。
FT8では「Fake It」スプリット設定を使っていれば、1,500Hz～2,000Hzで送信するので、イコライザーがONのままでも大丈夫です。
組み込まれたAPO自体を解除したい場合は、Device Selectorでチェックを外せば解除されます。
なお、イコライザーAPOをアンインストールすればAPOも解除されるようです。
3. 動作確認
イコライザーの動作確認をしました。

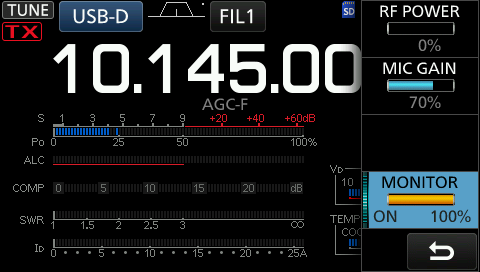

IC-7300のRF POWERを０％、MONITORを100%に設定してパソコンからのオーディオ出力をパソコンのオーディオ入力に折り返します。

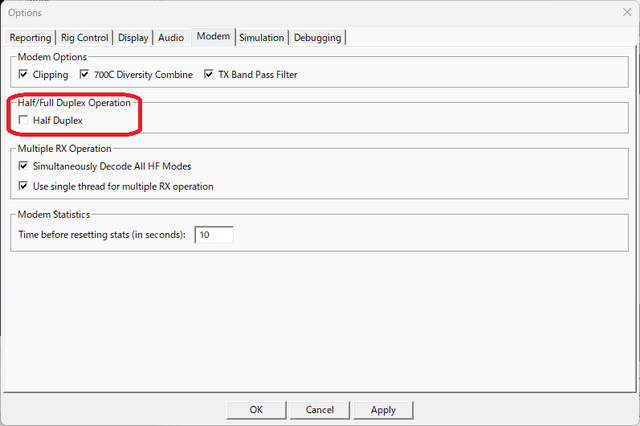

FreeDVを起動してModem設定の「Half/Full Duplex Operatin」の[Half Duplex]のチェックを外して、Full Duplexにします。
この状態でFreeDVを送信状態にすると折り返したオーディオ波形をモニター出来ます。
送信状態で[Spectrum]波形を見ました。

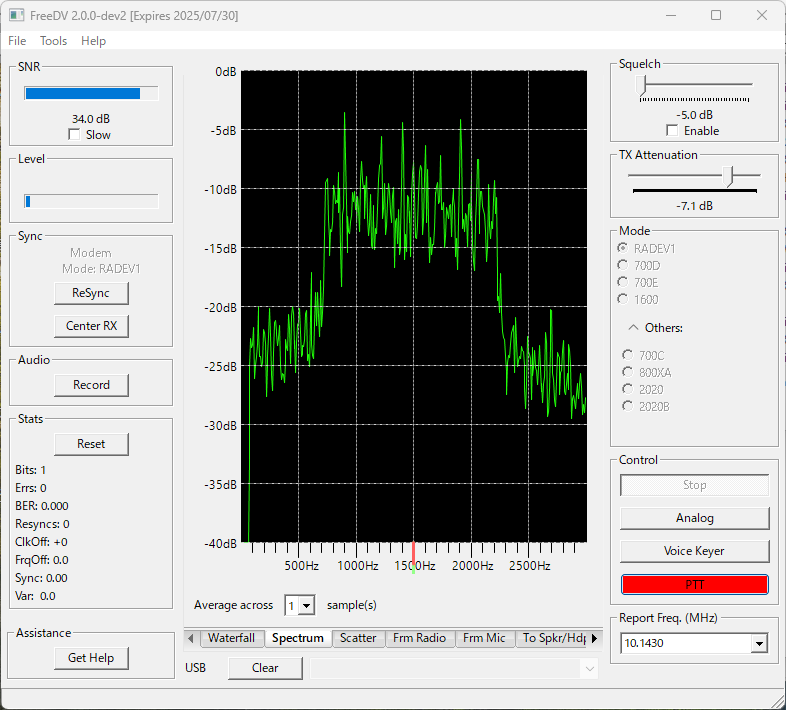

（イコライザーOFF)

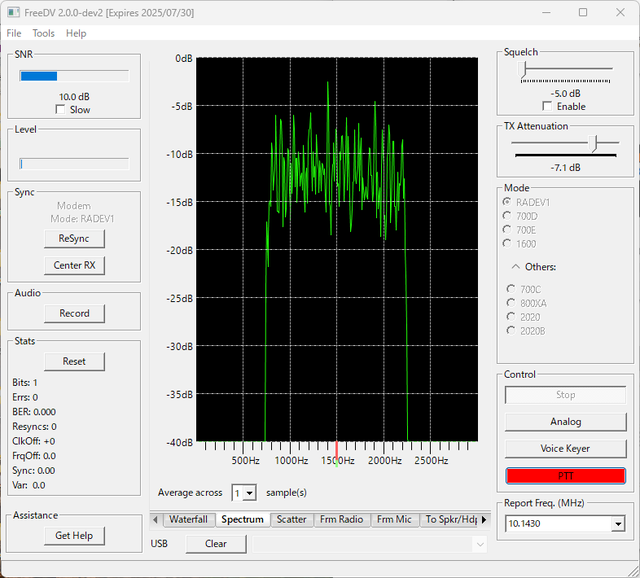

（イコライザーON）
イコライザーの効果で750Hz以下、2,250Hz以上のゴミが無くなっています。
（補足）無線機のMONITORをONにして交信中も送信Spectermをモニターするとイコライザーが利いているのが分かって良いかも知れません。ただし、送信中自分の声が聞えてうるさいです。(^^;
（おまけ）RADE V1仕様
FreeDV運用ガイド RADEモードについてにRADEの仕様について書かれています。
私にはよく理解できない内容が多いですが、RADEではFECのフレームを組まないでRADEエンコーダーでFEC処理を行うそうです。

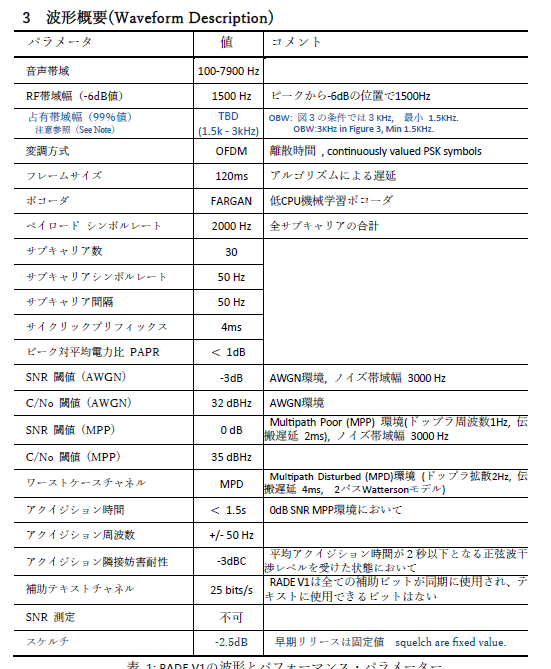

RADE V1のRADE波形の仕様です。
変調がOFDM/PSKで、常に1500Hzの帯域いっぱいに信号が広がって出ます。このため、1500Hzの外側にもゴミが出ているのでしょうかね。
キャリア数が30で1500Hz幅に信号があるので、1500Hzより狭いフィルターを入れるとFECでデコードは出来るのだと思いますが、デコード性能に悪影響がある気がします。フィルターは1500Hz幅にするのが良いと思います。
MODEMでバンドパスフィルターを入れるのは難しく無いと思うのですが、devel版では性能改善優先で開発されているようです。
「FreeDV運用ガイド 次期RADEモードについて」によると次のV2で多少改善されるようですが、APO不要になると良いですね。
あと、ボコーダーが機械学習ボコーダーだそうですが、RADEの部分は機械学習に強いPythonで書かれています。機械学習というのは、会話しているうちに音声品質が向上して行くのでしょうかね。
私は現役時代(はるか昔)にテレビ会議、テレビ電話の開発をやっていたので、音声CODECには興味があります。FreeDVは最先端技術で音声CODEC処理を行っているので (残念ながら仕組みを良く理解できていませんが(笑)) とても興味深いです。(^^;
その後、JH0PCFさんからFreeDV-2.0-devel-2025-1-30版がリリースされたと教えてもらったので試してみました。
「 FreeDV運用ガイド 現在のバージョンについて」からダウンロードします。
RADE が RADE V1 になって、受信側でSNRが表示されるようになりました。
JE3PRM さんのblogによると RADE V1 でも信号帯域が2kHzより広がっていて10MHzバンドでは問題があるそうです。
アマチュア無線バンドプランでは10MHzバンドのモードはCWと狭帯域デジタルのみですが、狭帯域デジタルは占有周波数帯幅（OBW）を2kHz以下にする必要があります。
このため、IC-7300では送信帯域幅を500-2500Hzに設定していますが、更に「Equalizer APO」というソフトを使って無線機に入力するオーディオ信号を2KHz以下の帯域に制限すると良いそうです。
イコライザーAPOダウンロード、インストールについては「FreeDV運用ガイド RADE APOイコライザーについて」に書いてあります。
詳しくはそちらを見ると良いですが、手順のポイントを載せておきます。（ブログに書くと忘れないので。(^^;）
1. インストール
ダウンロードは、SourceForgeの公式サイトからダウンロードしました。
インストール後、Device Selectorが自動起動します。（起動しない場合は、インストール先の "C:\Program Files\EqualizerAPO\DeviceSelector.exe" を実行します。）
APOを設定するPlayback devicesを指定します。今回は対象の IC-7300のUSB Audio CODEC をチェックしました。（Playback deviceが再生出力、Captuer deviceが録音入力です。）
[OK] で進みます。
確認画面が表示されるので、[OK] でDevice Selectorを終了します。
以上でIC-7300のUSB Audio CODECにAPOが組み込まれました。
2. APO設定
次にインストール先の "C:\Program Files\EqualizerAPO\Editor.exe" を実行します。
Editor.exeのショートカットを作っておくと良いです。
起動時にアラートが出ますが、[No]で進みます。
イコライザーAPOのEditorが起動されるので、① DeviceをIC-7300 USB Audio CODEC にして②example.txtはオフにします。
次にGraphic EQ:でイコライザーを設定します。設定を ③variable にして ④で編集します。
イコライザーの設定内容はRADE APOイコライザーについてにある1.4kHz帯域のデーターを少し変更して1.5kHz幅にしました。
データーは以下です。
GraphicEQ: 25 -100; 40 -100; 63 -100; 100 -100; 160 -100; 250 -100; 400 -100; 740 -100; 750 0; 1500 0; 2250 0; 2260 -100;4000 -100; 6300 -100; 10000 -100; 16000 -100
-100dBのバンドパスフィルターなので、かなり急峻な形になっています。(グラフはマウスでスクロールすると縮小表示出来ます。）
下の Analisys panel でイコライザーのグラフが表示されます。Preamplificationは0.00にします。
750Hz～2,250Hzのバンドフィルターですが、スカートに乱れが出ています。
以上でAPOの設定は完了です。File→Saveで設定(Config.txt)を保存しておきます。
イコライザーAPOのEditorは終了します。
Windows APOの設定はWindowsをシャットダウン、再起動しても保持されます。
（補足）Windows APO
イコライザーAPOのEditorはWindows APO (オーディオ処理オブジェクト Audio Processing Objects)を設定するソフトウェアです。
設定された情報はAPOで保持されるので、イコライザーAPOのEditorを終了してもイコライザーが入ったままの状態になります。イコライザーを解除したければ、イコライザーAPO(Editor.exe)のONボタンをOFFにする必要があります。
RTTYなど他のアプリで無線機のUSB CODECを使う場合はOFFにしてください。
FT8では「Fake It」スプリット設定を使っていれば、1,500Hz～2,000Hzで送信するので、イコライザーがONのままでも大丈夫です。
組み込まれたAPO自体を解除したい場合は、Device Selectorでチェックを外せば解除されます。
なお、イコライザーAPOをアンインストールすればAPOも解除されるようです。
3. 動作確認
イコライザーの動作確認をしました。
IC-7300のRF POWERを０％、MONITORを100%に設定してパソコンからのオーディオ出力をパソコンのオーディオ入力に折り返します。
FreeDVを起動してModem設定の「Half/Full Duplex Operatin」の[Half Duplex]のチェックを外して、Full Duplexにします。
この状態でFreeDVを送信状態にすると折り返したオーディオ波形をモニター出来ます。
送信状態で[Spectrum]波形を見ました。
（イコライザーOFF)
（イコライザーON）
イコライザーの効果で750Hz以下、2,250Hz以上のゴミが無くなっています。
（補足）無線機のMONITORをONにして交信中も送信Spectermをモニターするとイコライザーが利いているのが分かって良いかも知れません。ただし、送信中自分の声が聞えてうるさいです。(^^;
（おまけ）RADE V1仕様
FreeDV運用ガイド RADEモードについてにRADEの仕様について書かれています。
私にはよく理解できない内容が多いですが、RADEではFECのフレームを組まないでRADEエンコーダーでFEC処理を行うそうです。
RADE V1のRADE波形の仕様です。
変調がOFDM/PSKで、常に1500Hzの帯域いっぱいに信号が広がって出ます。このため、1500Hzの外側にもゴミが出ているのでしょうかね。
キャリア数が30で1500Hz幅に信号があるので、1500Hzより狭いフィルターを入れるとFECでデコードは出来るのだと思いますが、デコード性能に悪影響がある気がします。フィルターは1500Hz幅にするのが良いと思います。
MODEMでバンドパスフィルターを入れるのは難しく無いと思うのですが、devel版では性能改善優先で開発されているようです。
「FreeDV運用ガイド 次期RADEモードについて」によると次のV2で多少改善されるようですが、APO不要になると良いですね。
あと、ボコーダーが機械学習ボコーダーだそうですが、RADEの部分は機械学習に強いPythonで書かれています。機械学習というのは、会話しているうちに音声品質が向上して行くのでしょうかね。
私は現役時代(はるか昔)にテレビ会議、テレビ電話の開発をやっていたので、音声CODECには興味があります。FreeDVは最先端技術で音声CODEC処理を行っているので (残念ながら仕組みを良く理解できていませんが(笑)) とても興味深いです。(^^;
