昨日の記事で、2025山口県総合防災訓練でD-STAR画像伝送を行うためにAndroidタブレットを購入した話を書きました。


無線機は潮彩市場本部側 IC-9700、被災地の向島運動公園側 IC-705を使って、IC-705からIC-9700へ画像を送ります。
両方の無線機にAndroidタブレットを接続して、運動公園側のタブレットで撮った写真を送って、潮彩市場側のタブレットに表示します。

IC-9700側は Androidアプリ RS-MS1A で受信画像を表示できましたが、IC-705側が RS-MS1A とうまくつながりませんでした。Bluetoothで接続できるはずですが、AndroidタブレットとIC-705のBluetoothがペアリングを失敗します。USBケーブル(Type C-micro B)接続も試しましたが、接続エラーになります。
ネットで調べても情報が少ないです。 RS-MS1A を使ってD-STARの画像伝送をやってる人が少ないのでしょうかね。

何か設定が間違っているのだと思いますが、あまり手間を掛けたくないので、Androidアプリ ST-4001A のWLAN接続を試してみたらうまくいきました。ST-4001Aは RS-MS1A と違って、画像サイズの変換をして無線機のSDカードに転送する機能しかなく、IC-705側で画像送信操作をする必要があります。

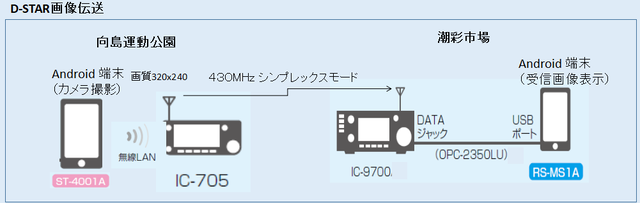

最終的に以下のような構成で実施する事にしました。

テスト中の写真です。

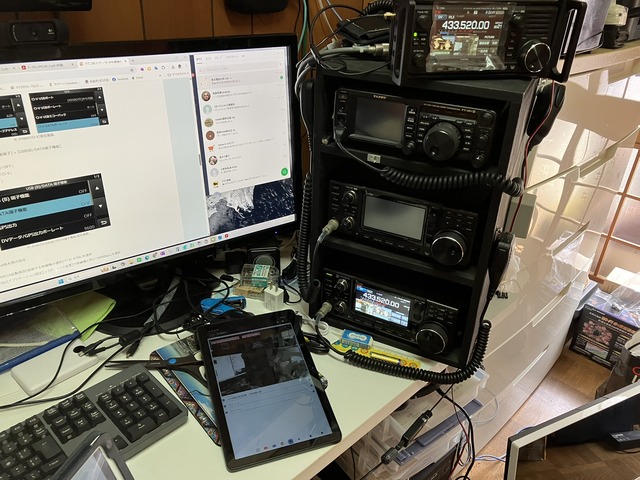

ラックの上に置いたIC-705にAndroidタブレットで撮った写真をWLANで送ってSDカードに保存してIC-705から一括送信で送ります。

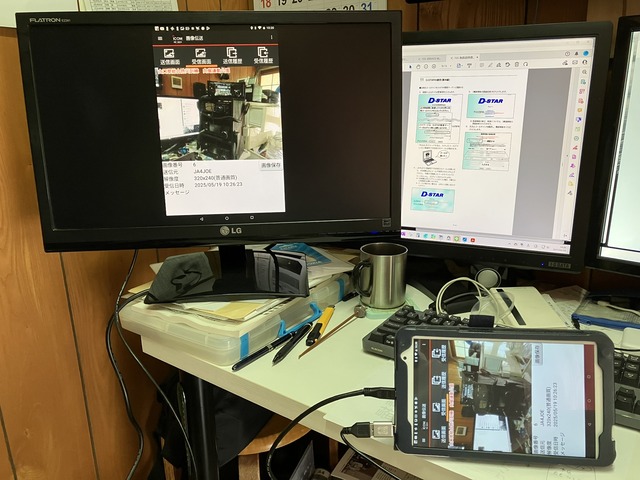

受信はIC-9700とAndoridタブレットをOPC-2350LUケーブルで接続して受信画像をタブレットに表示します。AndroidタブレットはHDMI端子があるので、外部ディスプレイに大きなサイズで表示します。

机の上が狭くてごちゃごちゃなので、無理やり機材を置いてテストしました。(^^;

昨日の午後、ローカルさんに協力いただいて潮彩市場と運動公園に移動して通信テストを行いました。
無線連絡を145MHz FMでハンディー機を使って行いましたが、信号が弱くてハンディー機では厳しい事が分かりました。本番は潮彩市場側にモバイル機を置こうと思います。

D-STARの画像伝送は潮彩市場側がGPアンテナ、運動公園側が車載ホイップで430MHz帯でテストしましたが、問題なく画像を送れました。

送信側グランドの画像

受信画像

320x240ピクセルなので画質が厳しいですが、640x480にすると時間がかかるしST-4001A は320x240ピクセルの画質で固定です。

本番に向けて事前テストが出来たので一安心です。5月25日(日)は7時半集合で準備を行う予定です。

（おまけ）無線機の設定
・IC-9700 RS-MS1A
月間FBニュース2020年5月の記事を参考にしました。アイコムの高岡さんが書かれた記事です。
　IC-9700画像伝送機能とRS-MS1Aの併用方法

・IC-705 ST-4001A
別記事にしました。
　IC-705 ST-4001A を使ってD-STAR画像送信
