5月21日の記事「2025山口県総合防災訓練 D-STAR画像伝送」でAndroid端末とIC-705でD-STAR画像送信をする話を書きました。

「IC-705 ST-4001A の設定について別記事にします」と書いてましたが、別記事を書きかけたままアップするのを忘れてました。(笑)

Android用画像トリミングソフトウェア ST-4001A はD-STAR画像をトリミングして無線機のSDカードに転送するアプリです。iOS用 ST-4001I 、Windows用 ST-4001Wもありますが、今回はAndroid用を使いました。
対応無線機は以下です。(ST-4001WはLAN経由の無線機のみ）

・LAN経由
　IC-9700/IC-9700S
　IC-705
　IC-905
・Bluetooth経由
　ID-52
　ID-52PLUS
IC-705の場合、ワイヤレスLAN(WLAN)の親機設定(アクセスポイントとして動作）をして直接WLANで接続出来ます。

1. IC-705の設定

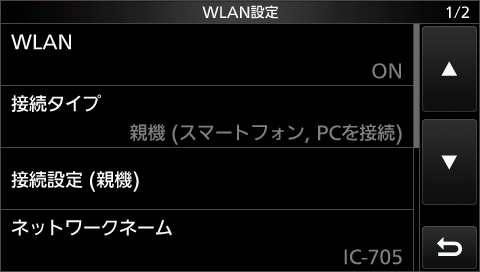

　MENU → SET → WLAN設定
[接続タイプ] を「親機(スマートフォン,PCを接続)」にします。
20250521_070227
次に、いったん[WLAN]をOFFにして[接続設定(親機)]でパスワード(アクセスポイントのパスワード)を設定します。SSID、IPアドレスはデフォルトのままで良いです。
未接続WLANオフタイマーは長めの60分にしておきました。
20250521_070307
WLAN設定の[ネットワークネーム] は「IC-705」にしました。2画面目の[リモート設定]もデフォルトのままで良いです。
設定が終わったら [WLAN] をONにします。
これでWLAN接続が可能になります。いったんIC-705の電源を切って再度電源を入れます。

2. ST-4001Aのインストール
Android端末で、Playストアから「ST-4001A」を検索してインストールします。（iPhoneはApp Storeからインストール）
Screenshot_20250521-103954

3. ST-4001Aの設定

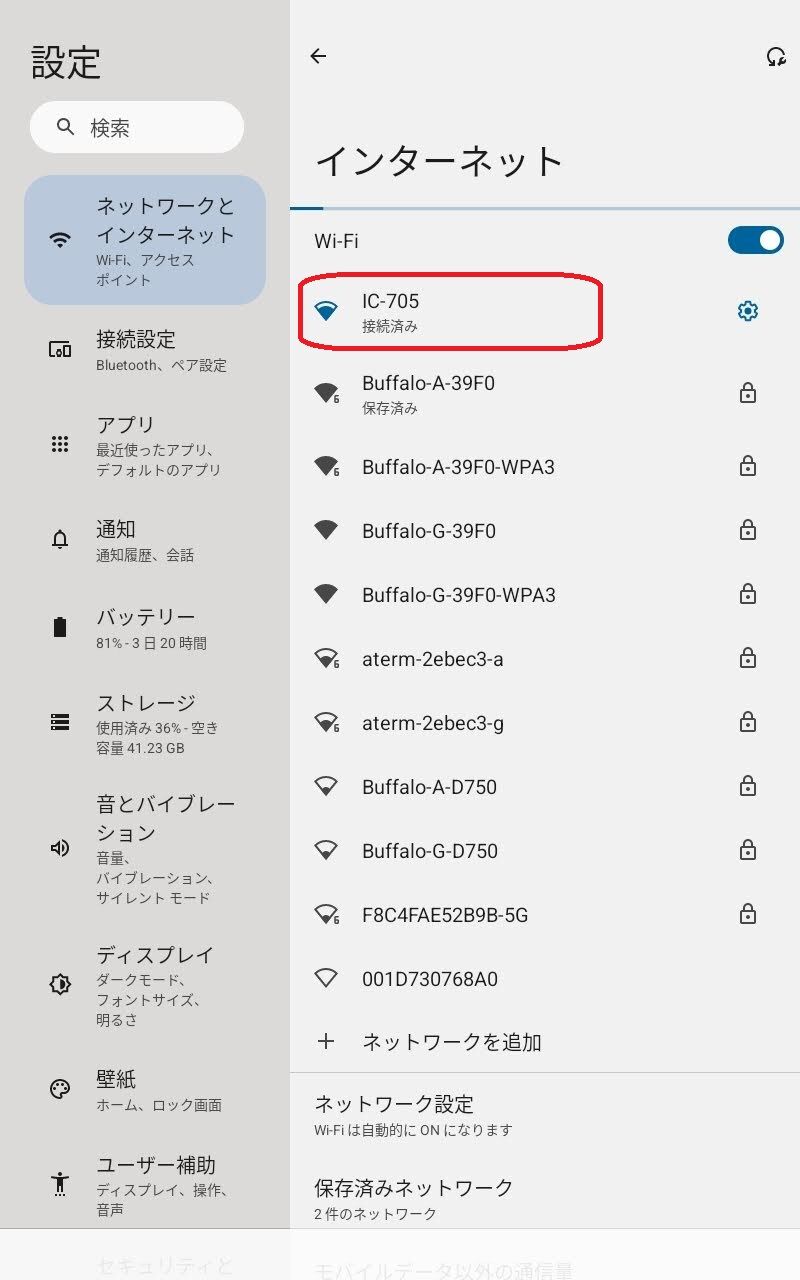

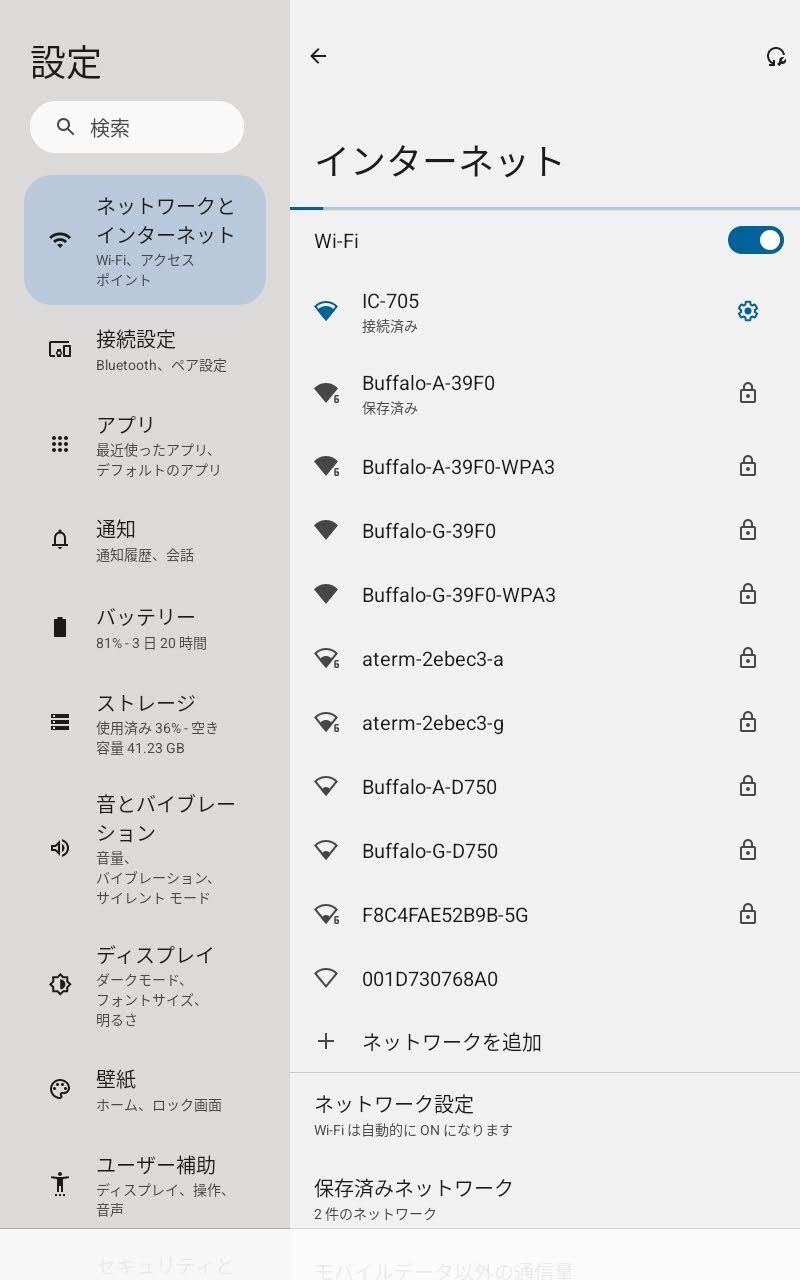

Andoroid端末の設定でWLAN(Wi-Fi)接続先をIC-705にします。
Screenshot_20250521-102848
ST-4001Aを起動します。

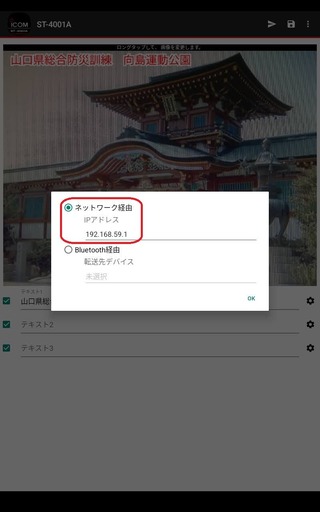

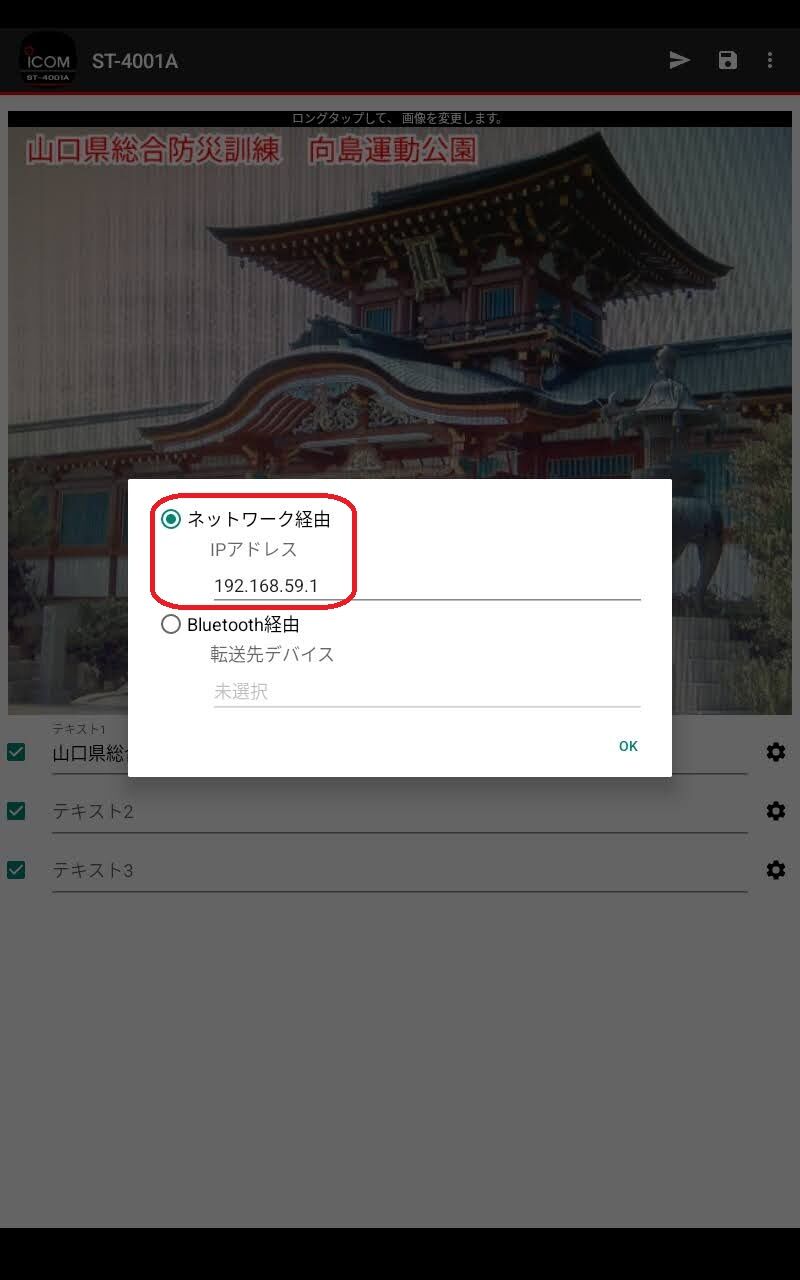

右上の[ ⋮ ]から転送設定を行います。「ネットワーク経由」を選びます。
Screenshot_20250521-111108

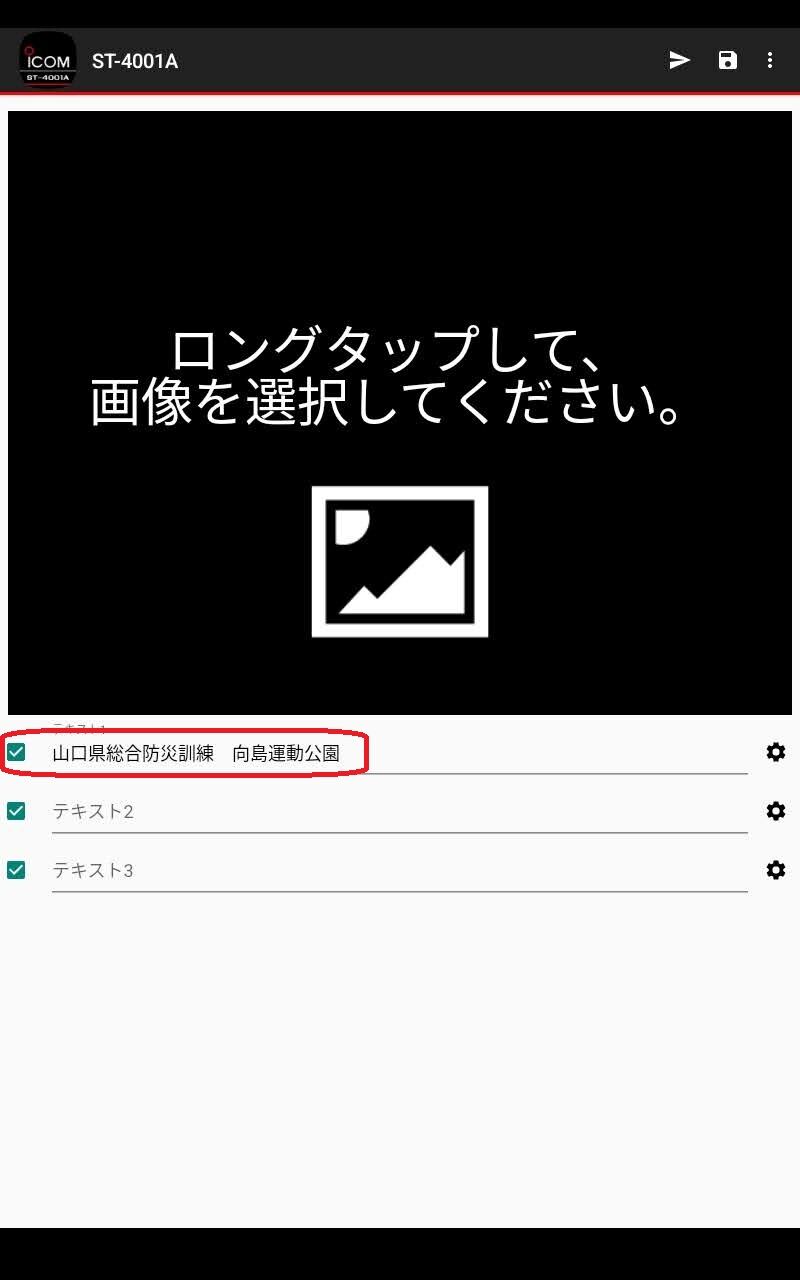

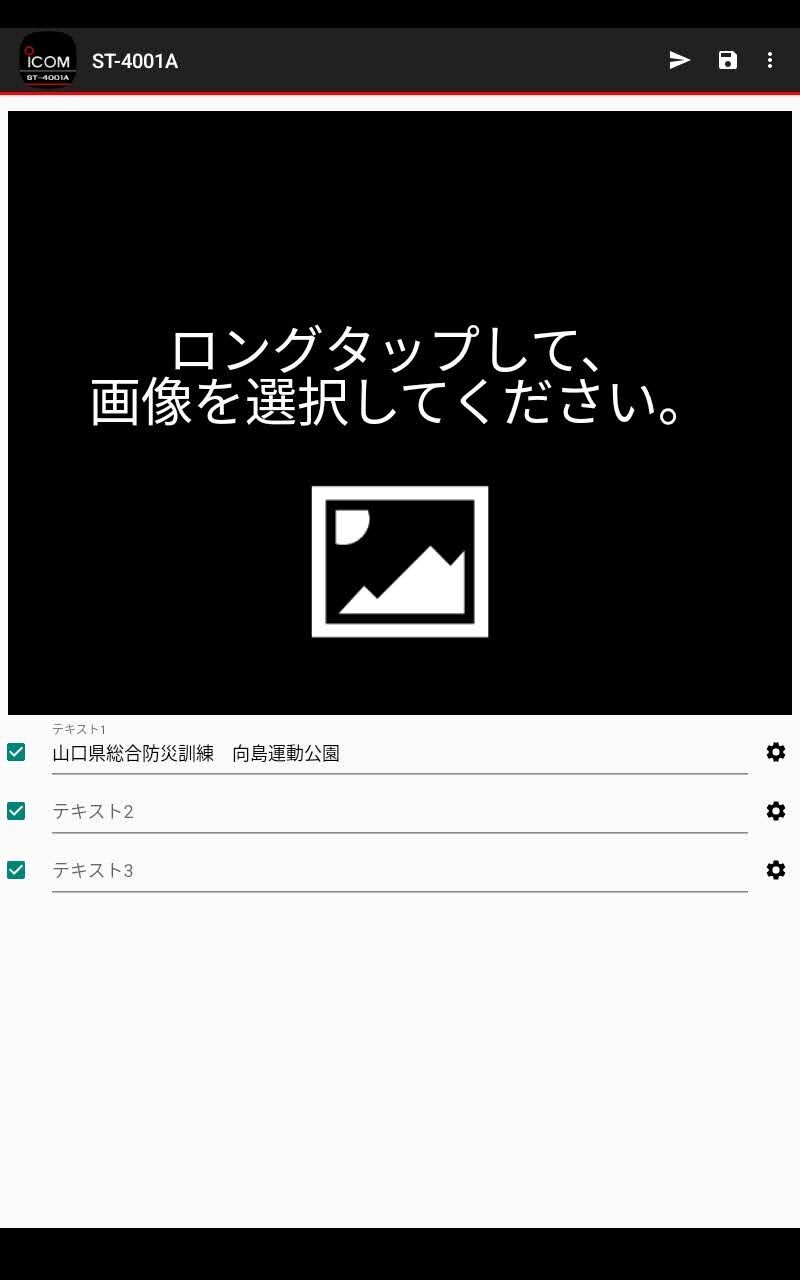

なお、画像に表示するテキストは送信画像表示画面の下の「テキスト1」から「テキスト3」に入力して表示します。「山口県総合防災訓練　向島運動公園」を設定してあります。
Screenshot_20250521-104220A

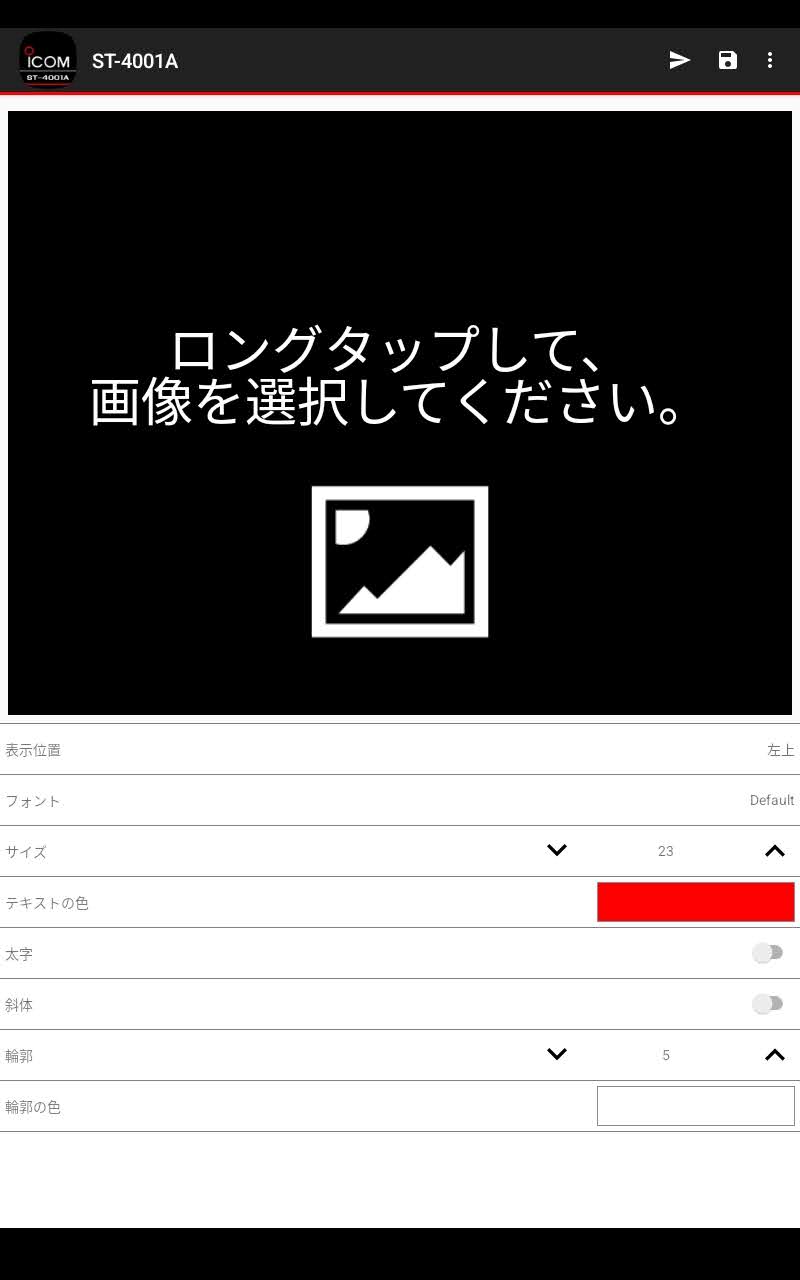

位置、表示サイズ、色は右側の⚙マークから設定します。
Screenshot_20250521-113930

4. ST-4001Aの操作

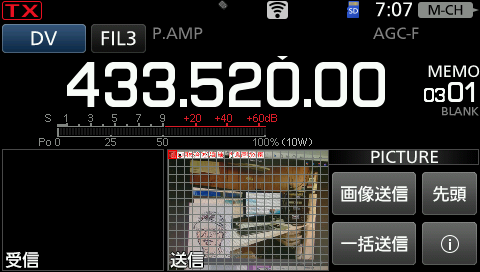

C-705側はDVモードにして、PICTURE画面を表示しておきます。
　[MENU]→②→[PICTURE]
20250521_070743
ST-4001Aの画面をロングタップして、[Camera] を選択します。
Screenshot_20250521-104220
カメラが起動するので写真を撮影します。
撮影後に右下の[✓] マークをタップします。

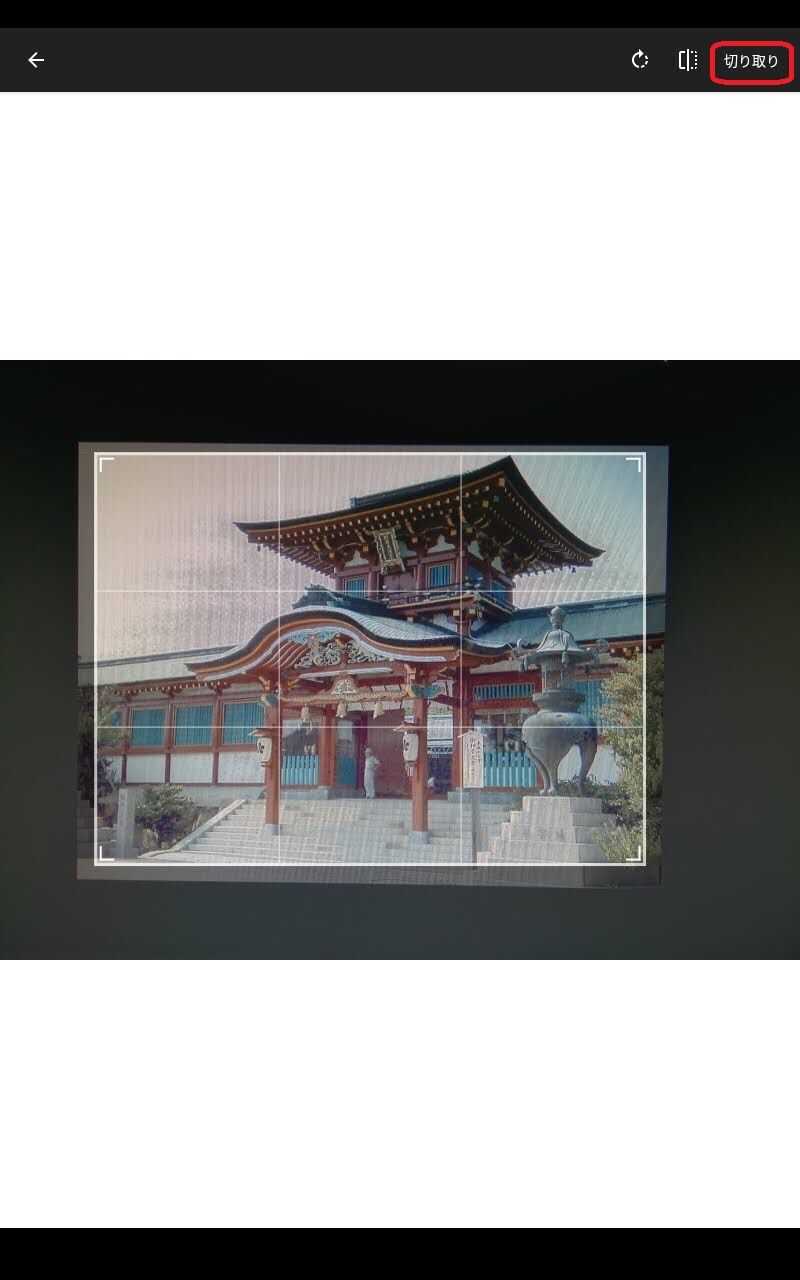

ST-4001Aに撮影した画像が表示されるので、トリミングエリアを指定して、右上の[切り取り]をタップします。
Screenshot_20250521-104810

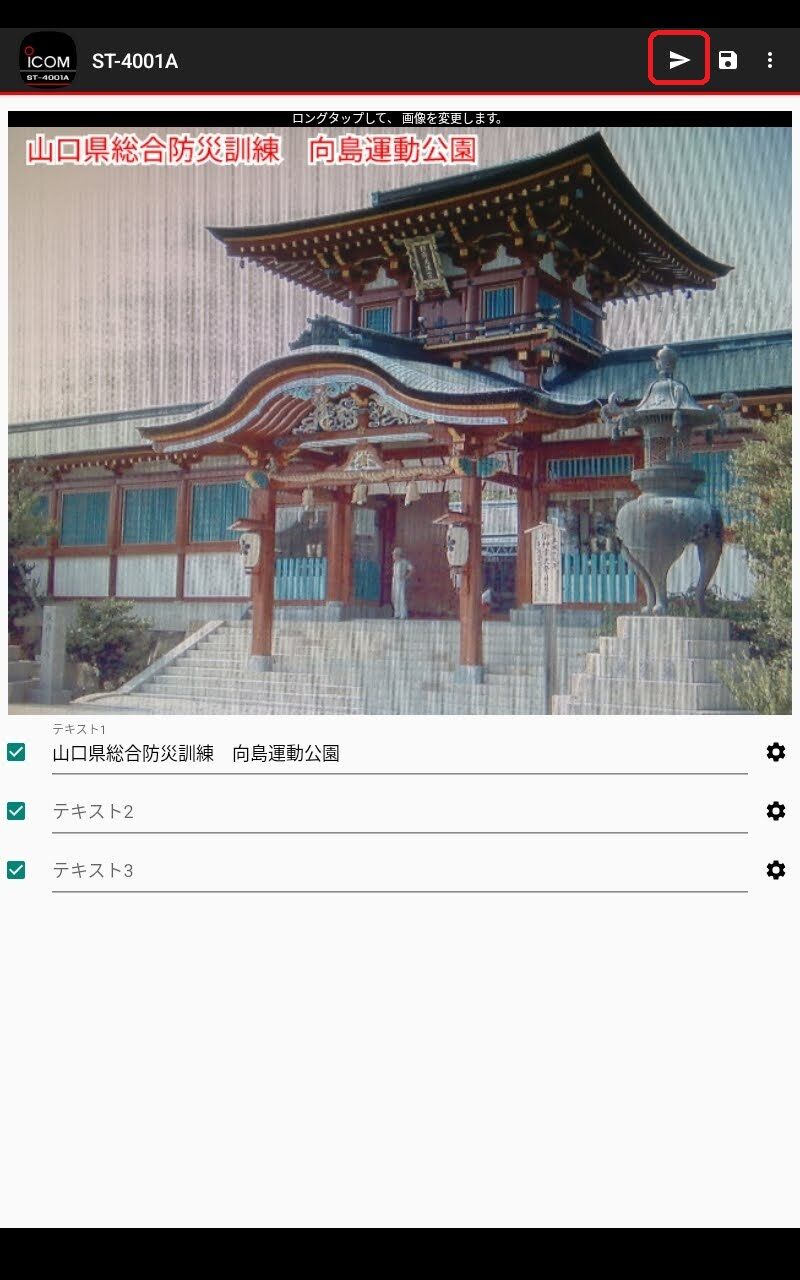

無線機に送る画像が表示されるので右上の[▶](転送)をタップします。
Screenshot_20250521-105144

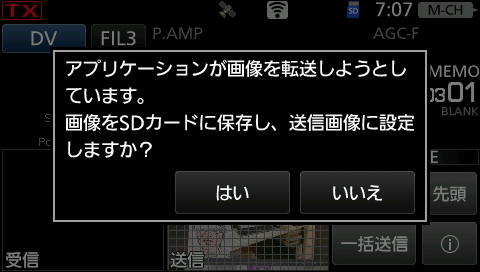

IC-705に転送の確認が表示されます。[はい] でST-4001Aから画像が転送されます。
20250521_070724

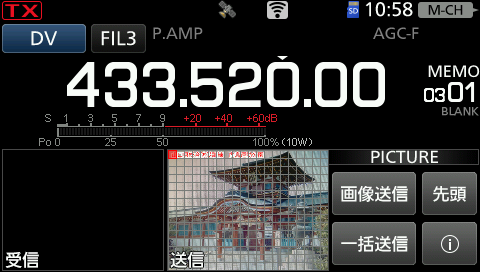

IC-705の送信画像として転送した画像が表示されるので、[一括送信] で送信します。（通話しながら送信できる[画像送信] で送信しても良いですが、送信終了まで時間がかかります。）
20250521_105801
以上でスマホやタブレットで撮影したD-STAR画像を送信できます。

なお、転送した画像はIC-705のSDカードに保存されるので別の相手に送信する事も出来ます。
また、ST-4001A で続けて別の画像を送信する場合はST-4001A の画像をロングタップします。


（本番での使用）
5月25日(日）に2025年山口県総合防災訓練が実施されました。


IC-705＋ST-4001A を使ってD-STAR画像伝送する際にいくつかトラブルがありました。
詳細は上記記事をご覧ください。
